補償導線 熱電対Jタイプ JX-G-VVRシリーズ
- 通常単価(税別)
- 8,077円～68,427円
- 税込単価
- 8,885円～75,270円
熱電対Jタイプ用の一般用普通級（クラス2）のビニル被覆補償導線。【特長】・一般ビニル絶縁一般ビニルシー...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

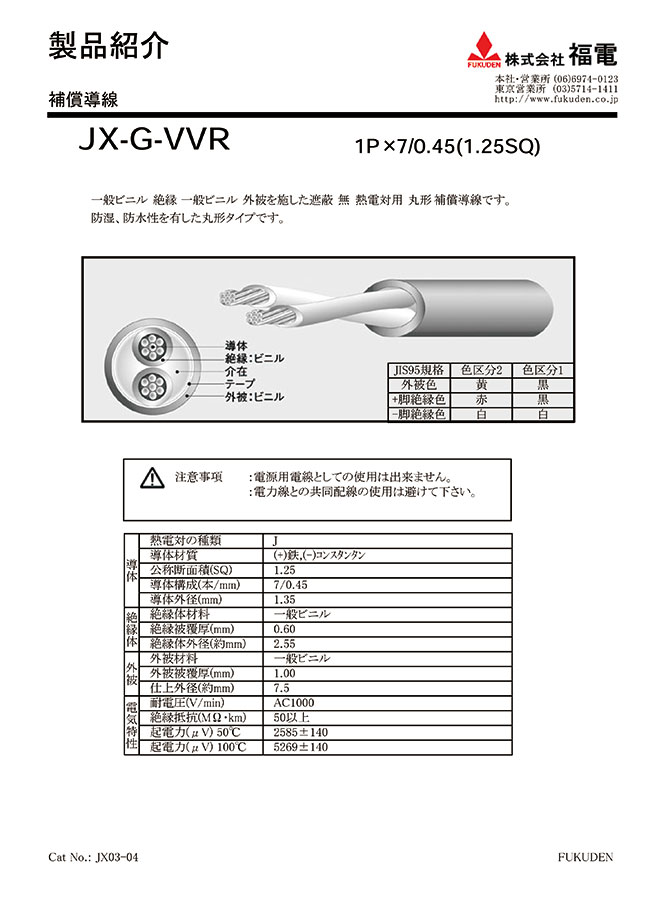

製品仕様
JX-G-VVRの外観
JX-G-VVRの断面図
- 絶縁：ビニル
- 導体
- 外被：ビニル
| 導体 | 公称断面積（SQ） | 1.25 |
|---|---|---|
| 導体構成（本/mm） | 7/0.45 | |
| 導体外径（mm） | 1.35 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.60 |
| 絶縁体外径（約 mm） | 2.55 | |
| 外被 | 外被被覆厚（mm） | 1.00 |
| 仕上外径（約 mm） | 7.5 | |
| 電気特性 | 耐電圧（V/min） | AC1000 |
| 絶縁抵抗（MΩ・km） | 50以上 | |
| 最大条長（m） | 2,000 | |
| 概算質量（kg/km） | 68 | |
ビニル絶縁・ビニル外被を施したシールド無の熱電対用丸形補償導線。
防湿、防水性を有した一般的なタイプ。
絞り込み条件：1 項目の仕様が未選択です
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,077円 ( 8,885円 ) | 5日目 |
8,885円 ( 9,774円 ) | 5日目 |
9,693円 ( 10,662円 ) | 5日目 |
10,500円 ( 11,550円 ) | 5日目 |
11,307円 ( 12,438円 ) | 5日目 |
12,115円 ( 13,327円 ) | 5日目 |
12,923円 ( 14,215円 ) | 5日目 |
13,731円 ( 15,104円 ) | 5日目 |
14,538円 ( 15,992円 ) | 5日目 |
15,346円 ( 16,881円 ) | 5日目 |
16,154円 ( 17,769円 ) | 5日目 |
16,962円 ( 18,658円 ) | 5日目 |
17,769円 ( 19,546円 ) | 5日目 |
18,577円 ( 20,435円 ) | 5日目 |
19,385円 ( 21,324円 ) | 5日目 |
20,193円 ( 22,212円 ) | 5日目 |
21,000円 ( 23,100円 ) | 5日目 |
21,807円 ( 23,988円 ) | 5日目 |
22,615円 ( 24,877円 ) | 5日目 |
23,423円 ( 25,765円 ) | 5日目 |
24,231円 ( 26,654円 ) | 5日目 |
25,038円 ( 27,542円 ) | 5日目 |
25,846円 ( 28,431円 ) | 5日目 |
26,654円 ( 29,319円 ) | 5日目 |
27,462円 ( 30,208円 ) | 5日目 |
28,269円 ( 31,096円 ) | 5日目 |
29,077円 ( 31,985円 ) | 5日目 |
29,885円 ( 32,874円 ) | 5日目 |
30,693円 ( 33,762円 ) | 5日目 |
31,500円 ( 34,650円 ) | 5日目 |
32,307円 ( 35,538円 ) | 5日目 |
33,115円 ( 36,427円 ) | 5日目 |
33,923円 ( 37,315円 ) | 5日目 |
34,731円 ( 38,204円 ) | 5日目 |
35,538円 ( 39,092円 ) | 5日目 |
36,346円 ( 39,981円 ) | 5日目 |
37,154円 ( 40,869円 ) | 5日目 |
37,962円 ( 41,758円 ) | 5日目 |
38,769円 ( 42,646円 ) | 5日目 |
39,577円 ( 43,535円 ) | 5日目 |
34,559円 ( 38,015円 ) | 5日目 |
35,250円 ( 38,775円 ) | 5日目 |
35,941円 ( 39,535円 ) | 5日目 |
36,633円 ( 40,296円 ) | 5日目 |
37,323円 ( 41,055円 ) | 5日目 |
38,015円 ( 41,817円 ) | 5日目 |
38,706円 ( 42,577円 ) | 5日目 |
39,398円 ( 43,338円 ) | 5日目 |
40,088円 ( 44,097円 ) | 5日目 |
40,779円 ( 44,857円 ) | 5日目 |
41,471円 ( 45,618円 ) | 5日目 |
42,162円 ( 46,378円 ) | 5日目 |
42,852円 ( 47,137円 ) | 5日目 |
43,544円 ( 47,898円 ) | 5日目 |
44,235円 ( 48,659円 ) | 5日目 |
44,927円 ( 49,420円 ) | 5日目 |
45,617円 ( 50,179円 ) | 5日目 |
46,309円 ( 50,940円 ) | 5日目 |
47,000円 ( 51,700円 ) | 5日目 |
47,691円 ( 52,460円 ) | 5日目 |
詳細情報
基本情報
熱電対Jタイプ用の一般用普通級（クラス2）のビニル被覆補償導線。
【特長】
・一般ビニル絶縁一般ビニルシース外被を施した遮蔽無熱電対用丸形補償導線です。
・防湿、防水性を有した丸形タイプです。
・使用環境温度は-10～+60℃。固定配線で使用。
・色識別は旧JISカラー（シース色は黄色、絶縁色は赤色と白色）。
【用途】
・熱電対Jタイプの延長用リード線（熱電対Jタイプのみに使用可能）。
