補償導線 熱電対Jタイプ JX-1-G-VVFシリーズ 新カラータイプ
- 通常単価(税別)
- 6,123円～51,830円
- 税込単価
- 6,735円～57,013円
通常出荷日：5日目
J熱電対用補償導線。精密級、新JISタイプ、絶縁・シース共に一般ビニル遮蔽無し平型補償導線。【特長】・...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
製品仕様

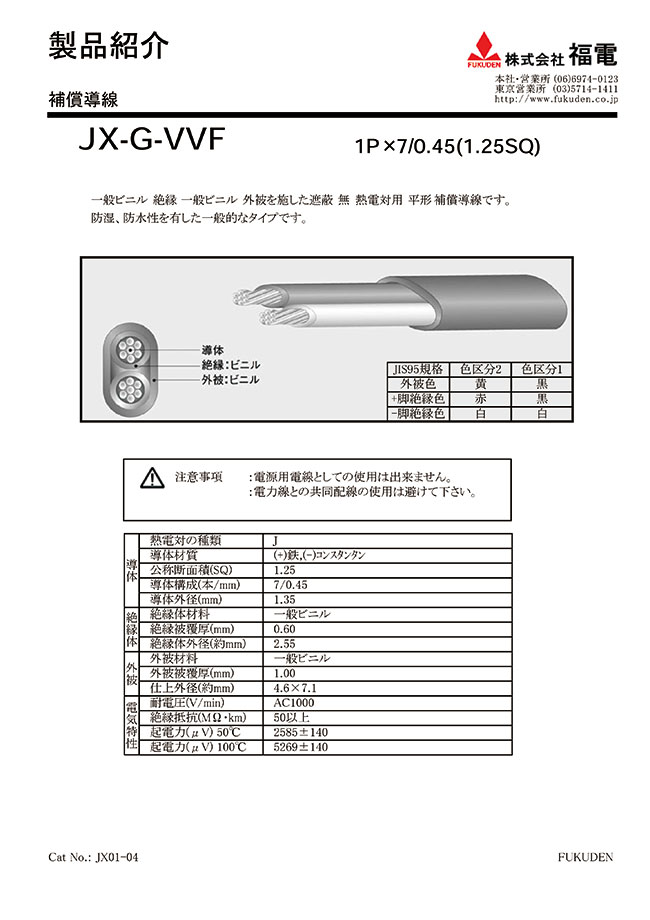

JX-1-G-VVFの外観
JX-1-G-VVFの断面図
- 絶縁：ビニル
- 導体
- 外被：ビニル
| 導体 | 公称断面積（SQ） | 1.25 |
|---|---|---|
| 導体構成（本/mm） | 7/0.45 | |
| 導体外径（mm） | 1.35 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.60 |
| 絶縁体外径（約 mm） | 2.55 | |
| 外被 | 外被被覆厚（mm） | 1.00 |
| 仕上外径（約 mm） | 4.6×7.1 | |
| 電気特性 | 耐電圧（V/min） | AC1000 |
| 絶縁抵抗（MΩ・km） | 50以上 | |
| 最大条長（m） | 2,000 | |
| 概算質量（kg/km） | 56 | |
ビニル絶縁・ビニル外被を施したシールド無の熱電対用平形補償導線。
防湿、防水性を有した一般的なタイプ。
絞り込み条件：1 項目の仕様が未選択です
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,123円 ( 6,735円 ) | 5日目 |
6,736円 ( 7,410円 ) | 5日目 |
7,347円 ( 8,082円 ) | 5日目 |
7,960円 ( 8,756円 ) | 5日目 |
8,573円 ( 9,430円 ) | 5日目 |
9,184円 ( 10,102円 ) | 5日目 |
9,797円 ( 10,777円 ) | 5日目 |
10,409円 ( 11,450円 ) | 5日目 |
11,021円 ( 12,123円 ) | 5日目 |
11,634円 ( 12,797円 ) | 5日目 |
12,246円 ( 13,471円 ) | 5日目 |
12,859円 ( 14,145円 ) | 5日目 |
13,471円 ( 14,818円 ) | 5日目 |
14,083円 ( 15,491円 ) | 5日目 |
14,696円 ( 16,166円 ) | 5日目 |
15,307円 ( 16,838円 ) | 5日目 |
15,920円 ( 17,512円 ) | 5日目 |
16,533円 ( 18,186円 ) | 5日目 |
17,144円 ( 18,858円 ) | 5日目 |
17,757円 ( 19,533円 ) | 5日目 |
18,369円 ( 20,206円 ) | 5日目 |
18,981円 ( 20,879円 ) | 5日目 |
19,594円 ( 21,553円 ) | 5日目 |
20,206円 ( 22,227円 ) | 5日目 |
20,819円 ( 22,901円 ) | 5日目 |
21,431円 ( 23,574円 ) | 5日目 |
22,043円 ( 24,247円 ) | 5日目 |
22,656円 ( 24,922円 ) | 5日目 |
23,267円 ( 25,594円 ) | 5日目 |
23,880円 ( 26,268円 ) | 5日目 |
24,493円 ( 26,942円 ) | 5日目 |
25,104円 ( 27,614円 ) | 5日目 |
25,717円 ( 28,289円 ) | 5日目 |
26,329円 ( 28,962円 ) | 5日目 |
26,941円 ( 29,635円 ) | 5日目 |
27,554円 ( 30,309円 ) | 5日目 |
28,166円 ( 30,983円 ) | 5日目 |
28,779円 ( 31,657円 ) | 5日目 |
29,391円 ( 32,330円 ) | 5日目 |
30,003円 ( 33,003円 ) | 5日目 |
26,177円 ( 28,795円 ) | 5日目 |
26,700円 ( 29,370円 ) | 5日目 |
27,223円 ( 29,945円 ) | 5日目 |
27,747円 ( 30,522円 ) | 5日目 |
28,270円 ( 31,097円 ) | 5日目 |
28,795円 ( 31,675円 ) | 5日目 |
29,318円 ( 32,250円 ) | 5日目 |
29,841円 ( 32,825円 ) | 5日目 |
30,365円 ( 33,402円 ) | 5日目 |
30,888円 ( 33,977円 ) | 5日目 |
31,412円 ( 34,553円 ) | 5日目 |
31,935円 ( 35,129円 ) | 5日目 |
32,459円 ( 35,705円 ) | 5日目 |
32,982円 ( 36,280円 ) | 5日目 |
33,505円 ( 36,856円 ) | 5日目 |
34,030円 ( 37,433円 ) | 5日目 |
34,553円 ( 38,008円 ) | 5日目 |
35,077円 ( 38,585円 ) | 5日目 |
35,600円 ( 39,160円 ) | 5日目 |
36,123円 ( 39,735円 ) | 5日目 |
詳細情報
基本情報
J熱電対用補償導線。
精密級、新JISタイプ、絶縁・シース共に一般ビニル遮蔽無し平型補償導線。
【特長】
・一般ビニル絶縁一般ビニル外被を施した遮蔽無熱電対用平形補償導線です。
・防湿、防水性を有した一般的なタイプです。
商品担当おすすめ
補償導線 熱電対Jタイプ JX-1-G-VVFシリーズ 新カラータイプのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q補償導線のサイズを選定するには、何を判断基準に決定したら良いですか？
A
熱起電力の特性は、導体の太さには影響されません。配線する場所、距離、柔軟性などの機械的特性を考慮し選定してください。
Q同じ種類の補償導線でサイズを変更した場合は何か問題はありますか？
A
同じ種類の補償導線であれば違うサイズに変更しても問題ありません。外部入力抵抗の限定がある場合は注意してサイズを選定してください。
