補償導線 屈曲タイプ VXソフラシリーズ
- 通常単価(税別)
- 6,754円～57,070円
- 税込単価
- 7,429円～62,777円
通常出荷日：5日目
熱電対Kタイプ用一般用普通級フレキシブル耐震型補償導線。【特長】・特殊ポリエチレン絶縁、柔軟性ビニルシ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

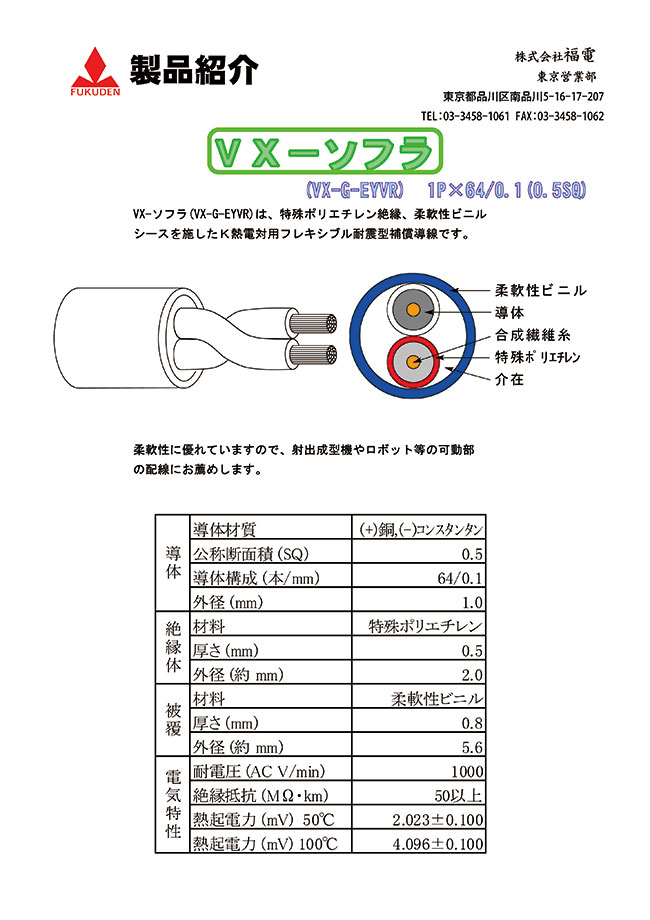

補償導線 屈曲タイプ VXソフラシリーズの仕様
VX ソフラ
断面図
耐熱温度:60℃
| 導体 | 公称断面積（SQ） | 0.5 |
|---|---|---|
| 導体構成（本/mm） | 64/0.1 | |
| 導体外径（mm） | 1.00 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.50 |
| 絶縁体外径（約 mm） | 2.00 | |
| 外被 | 外被被覆厚（mm） | 0.80 |
| 仕上外径（約 mm） | 5.6 | |
| 電気特性 | 耐電圧（V/min） | AC1000 |
| 絶縁抵抗（M Ω・Km） | 50以上 | |
| 概算重量（Kg/Km） | 35 | |
| 屈曲試験性能 | 曲げ試験（回） | 500 万回以上 |
| ねん回試験（回） | ||
| ケーブルベア（回） | ||
絞り込み条件：1 項目の仕様が未選択です
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,754円 ( 7,429円 ) | 5日目 |
7,429円 ( 8,172円 ) | 5日目 |
8,105円 ( 8,916円 ) | 5日目 |
8,780円 ( 9,658円 ) | 5日目 |
9,455円 ( 10,401円 ) | 5日目 |
10,131円 ( 11,144円 ) | 5日目 |
10,806円 ( 11,887円 ) | 5日目 |
11,481円 ( 12,629円 ) | 5日目 |
12,157円 ( 13,373円 ) | 5日目 |
12,832円 ( 14,115円 ) | 5日目 |
13,508円 ( 14,859円 ) | 5日目 |
14,183円 ( 15,601円 ) | 5日目 |
14,859円 ( 16,345円 ) | 5日目 |
15,534円 ( 17,087円 ) | 5日目 |
16,209円 ( 17,830円 ) | 5日目 |
16,885円 ( 18,574円 ) | 5日目 |
17,560円 ( 19,316円 ) | 5日目 |
18,235円 ( 20,059円 ) | 5日目 |
18,911円 ( 20,802円 ) | 5日目 |
19,586円 ( 21,545円 ) | 5日目 |
20,261円 ( 22,287円 ) | 5日目 |
20,937円 ( 23,031円 ) | 5日目 |
21,612円 ( 23,773円 ) | 5日目 |
22,288円 ( 24,517円 ) | 5日目 |
22,963円 ( 25,259円 ) | 5日目 |
23,639円 ( 26,003円 ) | 5日目 |
24,314円 ( 26,745円 ) | 5日目 |
24,989円 ( 27,488円 ) | 5日目 |
25,665円 ( 28,232円 ) | 5日目 |
26,340円 ( 28,974円 ) | 5日目 |
27,015円 ( 29,717円 ) | 5日目 |
27,691円 ( 30,460円 ) | 5日目 |
28,366円 ( 31,203円 ) | 5日目 |
29,041円 ( 31,945円 ) | 5日目 |
29,717円 ( 32,689円 ) | 5日目 |
30,392円 ( 33,431円 ) | 5日目 |
31,068円 ( 34,175円 ) | 5日目 |
31,743円 ( 34,917円 ) | 5日目 |
32,419円 ( 35,661円 ) | 5日目 |
33,094円 ( 36,403円 ) | 5日目 |
28,823円 ( 31,705円 ) | 5日目 |
29,400円 ( 32,340円 ) | 5日目 |
29,977円 ( 32,975円 ) | 5日目 |
30,553円 ( 33,608円 ) | 5日目 |
31,130円 ( 34,243円 ) | 5日目 |
31,706円 ( 34,877円 ) | 5日目 |
32,282円 ( 35,510円 ) | 5日目 |
32,858円 ( 36,144円 ) | 5日目 |
33,435円 ( 36,779円 ) | 5日目 |
34,012円 ( 37,413円 ) | 5日目 |
34,588円 ( 38,047円 ) | 5日目 |
35,165円 ( 38,682円 ) | 5日目 |
35,742円 ( 39,316円 ) | 5日目 |
36,318円 ( 39,950円 ) | 5日目 |
36,894円 ( 40,583円 ) | 5日目 |
37,470円 ( 41,217円 ) | 5日目 |
38,047円 ( 41,852円 ) | 5日目 |
38,623円 ( 42,485円 ) | 5日目 |
39,200円 ( 43,120円 ) | 5日目 |
39,777円 ( 43,755円 ) | 5日目 |
詳細情報
基本情報
熱電対Kタイプ用一般用普通級フレキシブル耐震型補償導線。
【特長】
・特殊ポリエチレン絶縁、柔軟性ビニルシースを施したK熱電対用フレキシブル耐震型補償導線です。
・柔軟性に優れていますので、射出成型機やロボット等の可動部の配線にお薦め。
・シース色は青色、絶縁色は赤色と白色。
・補償導線VXタイプはコンペンセーションタイプ。
・精度は普通級のため、温度誤差の範囲は±2.5℃以内。
・被覆はビニル製のため、多少の防湿、防水性を持っている。
【用途】
・耐熱温度60℃以下の環境下に。
商品担当おすすめ
補償導線 屈曲タイプ VXソフラシリーズのレビュー
装置の温度センサの配線に
5
5.02020/03/24
装置で使用した熱電対の電線に、この補償導線（VXｿﾌﾗ-1PX64/0.1(0.5SQ)-10）を使用しました。温度セン...もっと読む
1人が参考にしています。
ケーブルベアに配線
5
5.02020/09/30
有名なメーカーなので安心して使っています。
柔軟性が良いです。切売りで助かってます
0人が参考にしています。
よくあるご質問（FAQ）
Qマイナスの環境下で屈曲して使っていいの？
A
マイナス温度でご使用の場合は固定配線でご使用ください。絶縁やシースの割れの原因にもなります。
