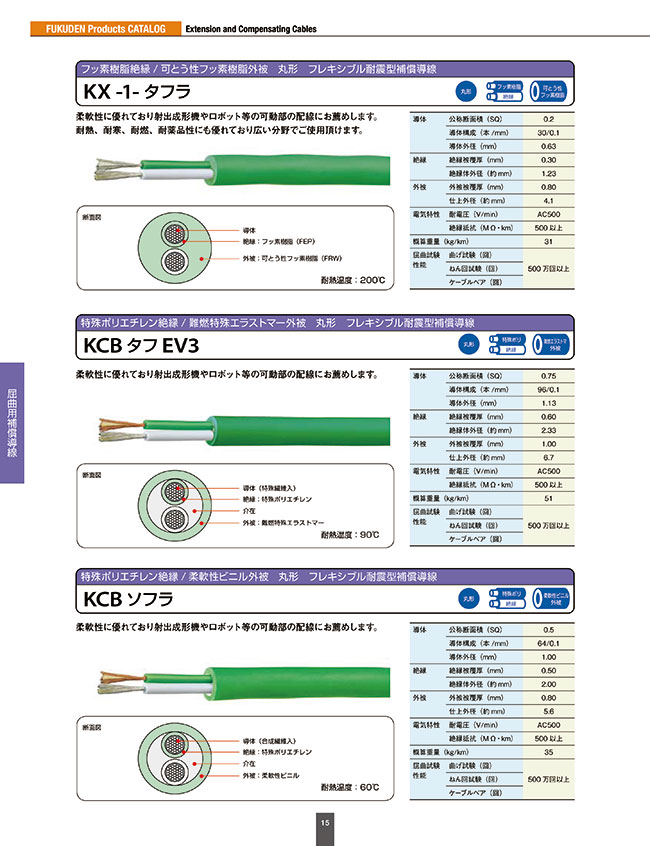

フッ素樹脂絶縁 / 可とう性フッ素樹脂外被 丸形 フレキシブル耐震型補償導線
断面図
| 導体 | 公称断面積(SQ) | 0.2 |
|---|---|---|
| 導体構成(本/mm) | 30/0.1 | |
| 導体外径(mm) | 0.63 | |
| 絶縁 | 絶縁被覆厚(mm) | 0.30 |
| 絶縁体外径(約mm) | 1.23 | |
| 外被 | 外被被覆厚(mm) | 0.80 |
| 仕上外径(約mm) | 4.1 | |
| 電気特性 | 耐電圧(V/min) | AC500 |
| 絶縁抵抗(MΩ・km) | 500以上 | |
| 概算重量 | (kg/km) | 31 |
| 屈曲試験性能 | 曲げ試験(回) | 500万回以上 |
| ねん回試験(回) | ||
| ケーブルベア(回) |
絞り込み条件：1 項目の仕様が未選択です
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,046円 ( 22,051円 ) | 5日目 |
22,051円 ( 24,256円 ) | 5日目 |
24,055円 ( 26,461円 ) | 5日目 |
26,060円 ( 28,666円 ) | 5日目 |
28,065円 ( 30,872円 ) | 5日目 |
30,069円 ( 33,076円 ) | 5日目 |
32,074円 ( 35,281円 ) | 5日目 |
34,079円 ( 37,487円 ) | 5日目 |
36,082円 ( 39,690円 ) | 5日目 |
38,087円 ( 41,896円 ) | 5日目 |
40,093円 ( 44,102円 ) | 5日目 |
42,098円 ( 46,308円 ) | 5日目 |
44,101円 ( 48,511円 ) | 5日目 |
46,106円 ( 50,717円 ) | 5日目 |
48,111円 ( 52,922円 ) | 5日目 |
50,115円 ( 55,127円 ) | 5日目 |
52,120円 ( 57,332円 ) | 5日目 |
54,125円 ( 59,538円 ) | 5日目 |
56,129円 ( 61,742円 ) | 5日目 |
58,134円 ( 63,947円 ) | 5日目 |
60,139円 ( 66,153円 ) | 5日目 |
62,142円 ( 68,356円 ) | 5日目 |
64,147円 ( 70,562円 ) | 5日目 |
66,153円 ( 72,768円 ) | 5日目 |
68,158円 ( 74,974円 ) | 5日目 |
70,161円 ( 77,177円 ) | 5日目 |
72,166円 ( 79,383円 ) | 5日目 |
74,171円 ( 81,588円 ) | 5日目 |
76,175円 ( 83,793円 ) | 5日目 |
78,180円 ( 85,998円 ) | 5日目 |
80,185円 ( 88,204円 ) | 5日目 |
82,189円 ( 90,408円 ) | 5日目 |
84,194円 ( 92,613円 ) | 5日目 |
86,199円 ( 94,819円 ) | 5日目 |
88,202円 ( 97,022円 ) | 5日目 |
90,207円 ( 99,228円 ) | 5日目 |
92,213円 ( 101,434円 ) | 5日目 |
94,218円 ( 103,640円 ) | 5日目 |
96,221円 ( 105,843円 ) | 5日目 |
98,226円 ( 108,049円 ) | 5日目 |
85,662円 ( 94,228円 ) | 5日目 |
87,375円 ( 96,113円 ) | 5日目 |
89,088円 ( 97,997円 ) | 5日目 |
90,802円 ( 99,882円 ) | 5日目 |
92,515円 ( 101,767円 ) | 5日目 |
94,228円 ( 103,651円 ) | 5日目 |
95,940円 ( 105,534円 ) | 5日目 |
97,655円 ( 107,421円 ) | 5日目 |
99,368円 ( 109,305円 ) | 5日目 |
101,080円 ( 111,188円 ) | 5日目 |
102,795円 ( 113,075円 ) | 5日目 |
104,507円 ( 114,958円 ) | 5日目 |
106,220円 ( 116,842円 ) | 5日目 |
107,935円 ( 118,729円 ) | 5日目 |
109,647円 ( 120,612円 ) | 5日目 |
111,360円 ( 122,496円 ) | 5日目 |
113,073円 ( 124,380円 ) | 5日目 |
114,787円 ( 126,266円 ) | 5日目 |
116,500円 ( 128,150円 ) | 5日目 |
118,213円 ( 130,034円 ) | 5日目 |
詳細情報
基本情報
熱電対Kタイプ用耐熱用精密級フレキシブル耐震型補償導線（新JISカラー）。
【特長】
・フッ素樹脂絶縁/可とう性フッ素樹脂外被丸形フレキシブル耐震型補償導線
・柔軟性に優れており射出成形機やロボット等の可動部の配線にお薦めします
・シース色は緑色、絶縁色は緑色と白色
・精度は精密級のため、温度誤差の範囲は±1.5℃以内
・耐熱、耐寒、耐燃、耐薬品性にも優れており広い分野でご使用頂けます
【用途】
・熱電対Kタイプのみに使用可能
・耐熱温度200℃以下の環境下で使用可能
ご注意
- 【型番変更のご案内】
本ページの商品は型番変更となります。変更理由は製造拠点変更に伴う型番変更となります。
変更前後における特性差異はございません。参照データはこちらをご確認ください。
変更前：KX-1-ﾀﾌﾗ(KX-1-H-FEPFRWR)-1PX30/0.1 → 変更後：KX-1-ﾀﾌﾗ(FK)-1PX30/0.1
商品担当おすすめ
補償導線 屈曲タイプ KX-1-タフラ（FK）シリーズのレビュー
温度センサの延長として
5
5.02019/09/04
被覆の色が緑色だったことが決め手となり選定しました。柔軟性なども特に気にならないです。品質において気になる点もなく、期待...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qマイナスの環境下で屈曲して使っていいの？
A
マイナス温度でご使用の場合は固定配線でご使用ください。絶縁やシースの割れの原因にもなります。
Qシース色青タイプで同等仕様のものがほしい
A
KX-ﾀﾌﾗはシース色青の仕様となります。こちらを参照願います。
