被覆熱電対熱電対Kタイプ K-CCBFシリーズ

通常単価(税別): 20,231円～347,856円

税込単価: 22,254円～382,642円

通常出荷日：5日目

Kタイプアルミナ長繊維編組被覆熱電対。【特長】・熱電対Kタイプの素線にふっ素樹脂被覆を施した熱電対。・...

詳細を確認

よく一緒に見られています

福電

被覆熱電対熱電対Kタイプ K-GGBFシリーズ

通常価格(税別)： 3,569円 (税込価格：3,926円)

通常出荷日：5 日目

よく一緒に見られています

福電

被覆熱電対熱電対Kタイプ K-FFFシリーズ

通常価格(税別)： 5,111円 (税込価格：5,622円)

通常出荷日：5 日目

種類
被覆熱電対
熱電対種類
K
シース(外皮)色・絶縁色(+)(-）
白/青スパイラル・白/赤スパイラル(+)白(-)
用途
固定配線用
使用最高温度
261℃以上
シース材質
その他
芯数（対数）
1P
形状
平形
シールド
無
ケーブル特性
耐熱性
シース(外被)色
青
アース線
なし
絶縁体材料
セラミック繊維編組
形状
平形

未確定 273 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

被覆熱電対熱電対Kタイプ K-CCBFシリーズ

K-CCBFの断面図

製品仕様

JIS95規格	色区分2	色区分1
外被色	青スパイラル	緑スパイラル
+脚絶縁色	赤スパイラル	緑スパイラル
-脚絶縁色	白	白

注意・禁止事項

電源用電線としての使用はできません。
電力線との共同配線の使用は避けてください。
湿度の高いところでは使用できません。
端末のほつれに配慮してください。

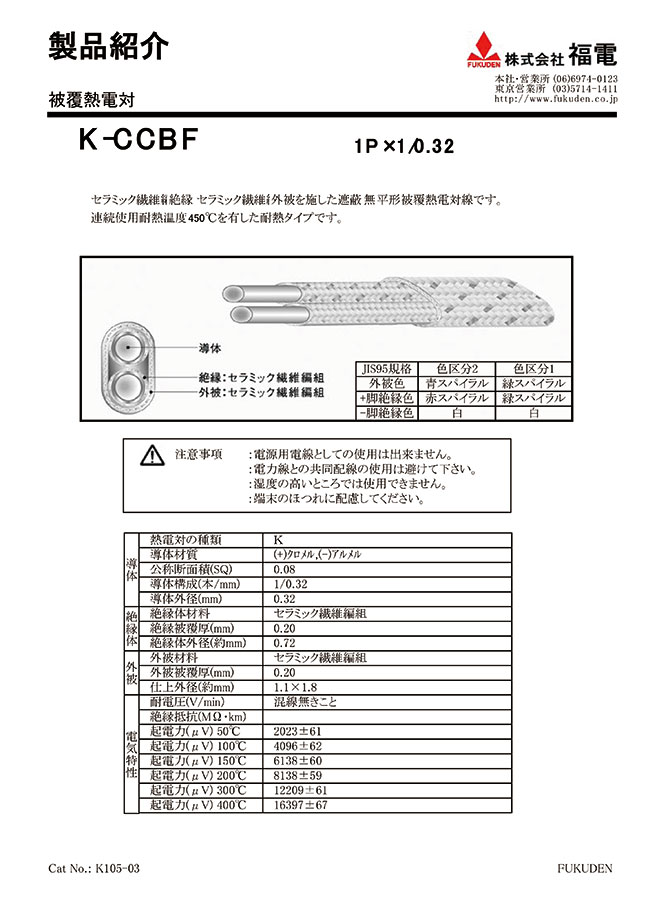

K-CCBF 1P×1/0.32の仕様

導体	熱電対の種類	Ｋ
	導体材質	(+)ｸﾛﾒﾙ,(-)ｱﾙﾒﾙ
	公称断面積(SQ)	0.08
	導体構成(本/mm)	1/0.32
	導体外径(mm)	0.32
絶縁体	絶縁体材料	セラミック繊維編組
	絶縁被覆厚(mm)	0.20
	絶縁体外径(約mm)	0.72
外被	外被材料	セラミック繊維編組
	外被被覆厚(mm)	0.20
	仕上外径(約mm)	1.1×1.8
電気特性	耐電圧(V/min)	混線無きこと
	絶縁抵抗(MΩ･km)
	起電力(μV) 50℃	2023±61
	起電力(μV) 100℃	4096±62
	起電力(μV) 150℃	6138±60
	起電力(μV) 200℃	8138±59
	起電力(μV) 300℃	12209±61
	起電力(μV) 400℃	16397±67

K-CCBF 1P×1/0.65の仕様

導体	熱電対の種類	Ｋ
	導体材質	(+)ｸﾛﾒﾙ,(-)ｱﾙﾒﾙ
	公称断面積(SQ)	0.33
	導体構成(本/mm)	1/0.65
	導体外径(mm)	0.65
絶縁体	絶縁体材料	セラミック繊維編組
	絶縁被覆厚(mm)	0.20
	絶縁体外径(約mm)	1.05
外被	外被材料	セラミック繊維編組
	外被被覆厚(mm)	0.35
	仕上外径(約mm)	1.8×2.8
電気特性	耐電圧(V/min)	混線無きこと
	絶縁抵抗(MΩ･km)
	起電力(μV) 50℃	2023±61
	起電力(μV) 100℃	4096±62
	起電力(μV) 150℃	6138±60
	起電力(μV) 200℃	8138±59
	起電力(μV) 300℃	12209±61
	起電力(μV) 400℃	16397±67

K-CCBF 1P×1/1.0の仕様

導体	熱電対の種類	Ｋ
	導体材質	(+)ｸﾛﾒﾙ,(-)ｱﾙﾒﾙ
	公称断面積(SQ)	0.75
	導体構成(本/mm)	1/1.0
	導体外径(mm)	1.0
絶縁体	絶縁体材料	セラミック繊維編組
	絶縁被覆厚(mm)	0.35
	絶縁体外径(約mm)	1.70
外被	外被材料	セラミック繊維編組
	外被被覆厚(mm)	0.35
	仕上外径(約mm)	2.4×4.1
電気特性	耐電圧(V/min)	混線無きこと
	絶縁抵抗(MΩ･km)
	起電力(μV) 50℃	2023±61
	起電力(μV) 100℃	4096±62
	起電力(μV) 150℃	6138±60
	起電力(μV) 200℃	8138±59
	起電力(μV) 300℃	12209±61
	起電力(μV) 400℃	16397±67

商品TOP

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

導体断面積(㎟)
- 0.08
- 0.31～0.49
  0.33
- 0.75
仕上り外径(mm)
- 1.1ｘ1.8
- 1.8ｘ2.8
- 2.4ｘ4.1
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
導体構成（本/mm）
- 1/0.32
- 1/0.65
- 1/1.0
出荷日
すべて
5日以内

型番リスト

表示件数

型番

導体断面積

(㎟)

仕上り外径

(mm)

全長

(m)

導体構成（本/mm）

RoHS2（10物質）?

最小発注数量

0.08	1.1ｘ1.8	10	1/0.32	対応	1個
0.08	1.1ｘ1.8	11	1/0.32	対応	1個
0.08	1.1ｘ1.8	12	1/0.32	対応	1個
0.08	1.1ｘ1.8	13	1/0.32	対応	1個
0.08	1.1ｘ1.8	14	1/0.32	対応	1個
0.08	1.1ｘ1.8	15	1/0.32	対応	1個
0.08	1.1ｘ1.8	16	1/0.32	対応	1個
0.08	1.1ｘ1.8	17	1/0.32	対応	1個
0.08	1.1ｘ1.8	18	1/0.32	対応	1個
0.08	1.1ｘ1.8	19	1/0.32	対応	1個
0.08	1.1ｘ1.8	20	1/0.32	対応	1個
0.08	1.1ｘ1.8	21	1/0.32	対応	1個
0.08	1.1ｘ1.8	22	1/0.32	対応	1個
0.08	1.1ｘ1.8	23	1/0.32	対応	1個
0.08	1.1ｘ1.8	24	1/0.32	対応	1個
0.08	1.1ｘ1.8	25	1/0.32	対応	1個
0.08	1.1ｘ1.8	26	1/0.32	対応	1個
0.08	1.1ｘ1.8	27	1/0.32	対応	1個
0.08	1.1ｘ1.8	28	1/0.32	対応	1個
0.08	1.1ｘ1.8	29	1/0.32	対応	1個
0.08	1.1ｘ1.8	30	1/0.32	対応	1個
0.08	1.1ｘ1.8	31	1/0.32	対応	1個
0.08	1.1ｘ1.8	32	1/0.32	対応	1個
0.08	1.1ｘ1.8	33	1/0.32	対応	1個
0.08	1.1ｘ1.8	34	1/0.32	対応	1個
0.08	1.1ｘ1.8	35	1/0.32	対応	1個
0.08	1.1ｘ1.8	36	1/0.32	対応	1個
0.08	1.1ｘ1.8	37	1/0.32	対応	1個
0.08	1.1ｘ1.8	38	1/0.32	対応	1個
0.08	1.1ｘ1.8	39	1/0.32	対応	1個
0.08	1.1ｘ1.8	40	1/0.32	対応	1個
0.08	1.1ｘ1.8	41	1/0.32	対応	1個
0.08	1.1ｘ1.8	42	1/0.32	対応	1個
0.08	1.1ｘ1.8	43	1/0.32	対応	1個
0.08	1.1ｘ1.8	44	1/0.32	対応	1個
0.08	1.1ｘ1.8	45	1/0.32	対応	1個
0.08	1.1ｘ1.8	46	1/0.32	対応	1個
0.08	1.1ｘ1.8	47	1/0.32	対応	1個
0.08	1.1ｘ1.8	48	1/0.32	対応	1個
0.08	1.1ｘ1.8	49	1/0.32	対応	1個
0.08	1.1ｘ1.8	50	1/0.32	対応	1個
0.08	1.1ｘ1.8	51	1/0.32	対応	1個
0.08	1.1ｘ1.8	52	1/0.32	対応	1個
0.08	1.1ｘ1.8	53	1/0.32	対応	1個
0.08	1.1ｘ1.8	54	1/0.32	対応	1個
0.08	1.1ｘ1.8	55	1/0.32	対応	1個
0.08	1.1ｘ1.8	56	1/0.32	対応	1個
0.08	1.1ｘ1.8	57	1/0.32	対応	1個
0.08	1.1ｘ1.8	58	1/0.32	対応	1個
0.08	1.1ｘ1.8	59	1/0.32	対応	1個
0.08	1.1ｘ1.8	60	1/0.32	対応	1個
0.08	1.1ｘ1.8	61	1/0.32	対応	1個
0.08	1.1ｘ1.8	62	1/0.32	対応	1個
0.08	1.1ｘ1.8	63	1/0.32	対応	1個
0.08	1.1ｘ1.8	64	1/0.32	対応	1個
0.08	1.1ｘ1.8	65	1/0.32	対応	1個
0.08	1.1ｘ1.8	66	1/0.32	対応	1個
0.08	1.1ｘ1.8	67	1/0.32	対応	1個
0.08	1.1ｘ1.8	68	1/0.32	対応	1個
0.08	1.1ｘ1.8	69	1/0.32	対応	1個

通常単価(税別) (税込単価)	通常出荷日

20,231円 ( 22,254円 )	5日目
20,257円 ( 22,283円 )	5日目
22,099円 ( 24,309円 )	5日目
26,300円 ( 28,930円 )	5日目
25,781円 ( 28,359円 )	5日目
30,346円 ( 33,381円 )	5日目
29,464円 ( 32,410円 )	5日目
31,306円 ( 34,437円 )	5日目
33,147円 ( 36,462円 )	5日目
34,989円 ( 38,488円 )	5日目
40,462円 ( 44,508円 )	5日目
38,673円 ( 42,540円 )	5日目
40,514円 ( 44,565円 )	5日目
42,356円 ( 46,592円 )	5日目
44,197円 ( 48,617円 )	5日目
50,577円 ( 55,635円 )	5日目
47,880円 ( 52,668円 )	5日目
49,721円 ( 54,693円 )	5日目
51,563円 ( 56,719円 )	5日目
53,404円 ( 58,744円 )	5日目
60,692円 ( 66,761円 )	5日目
57,087円 ( 62,796円 )	5日目
58,929円 ( 64,822円 )	5日目
60,771円 ( 66,848円 )	5日目
62,613円 ( 68,874円 )	5日目
64,454円 ( 70,899円 )	5日目
66,296円 ( 72,926円 )	5日目
68,137円 ( 74,951円 )	5日目
69,979円 ( 76,977円 )	5日目
71,820円 ( 79,002円 )	5日目
73,661円 ( 81,027円 )	5日目
75,503円 ( 83,053円 )	5日目
77,344円 ( 85,078円 )	5日目
79,186円 ( 87,105円 )	5日目
81,027円 ( 89,130円 )	5日目
82,869円 ( 91,156円 )	5日目
84,711円 ( 93,182円 )	5日目
86,553円 ( 95,208円 )	5日目
88,394円 ( 97,233円 )	5日目
90,236円 ( 99,260円 )	5日目
84,000円 ( 92,400円 )	5日目
77,957円 ( 85,753円 )	5日目
79,486円 ( 87,435円 )	5日目
81,014円 ( 89,115円 )	5日目
82,543円 ( 90,797円 )	5日目
84,071円 ( 92,478円 )	5日目
85,600円 ( 94,160円 )	5日目
87,129円 ( 95,842円 )	5日目
88,657円 ( 97,523円 )	5日目
90,186円 ( 99,205円 )	5日目
91,714円 ( 100,885円 )	5日目
93,243円 ( 102,567円 )	5日目
94,771円 ( 104,248円 )	5日目
96,300円 ( 105,930円 )	5日目
97,829円 ( 107,612円 )	5日目
99,357円 ( 109,293円 )	5日目
100,886円 ( 110,975円 )	5日目
102,414円 ( 112,655円 )	5日目
103,943円 ( 114,337円 )	5日目
105,471円 ( 116,018円 )	5日目

基本情報

Kタイプアルミナ長繊維編組被覆熱電対。
【特長】
・熱電対Kタイプの素線にふっ素樹脂被覆を施した熱電対。
・熱起電力の特性上、導体構成は単線で構成されている。
・各熱電対の中でも一番簡易に温度測定ができる。
・セラミック繊維編絶縁セラミック繊維組外被を施した遮蔽無平形被覆熱電対線です。
【用途】
・1/0.32は450℃以下、1/0.65は650℃以下、1/1.0は750℃以下の環境で使用可能。
・固定配線用や、中温度域の簡単な温度測定に。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

被覆熱電対熱電対Kタイプ K-CCBFシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q一番簡単な加工方法は？

先端の導体のみを剥きだし、+脚と-脚が触れるように撚り接点を作ってください。
そうすれば接点箇所より温度を拾うことがでます。
もう片端は計測器に繋げれば、簡易的に温度を測ることができます。（先端の加工はTIG溶接などを行い接点箇所が外れないように加工をすることをお勧めいたします。）

Q水や水蒸気がかかる箇所を測る場合に注意することはありますか？

この電線は吸湿性があります。湿気・水気のある場所での使用は絶縁低下等を起こす恐れがありますので、そのような箇所での配線は避けてください。また、未使用品の保管も乾燥した所にしてください。
