FEP 絶縁/可とう性ふっ素樹脂キャブタイヤケーブル FFタフラ（FK）
- 通常単価(税別)
- 33,246円～824,208円
- 税込単価
- 36,571円～906,629円
【特長】・耐熱性、可とう性、耐油性、耐薬品性、耐スパッタ性に優れた連続使用温度200℃の耐屈曲用多心ケ...
詳細を確認- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
[在庫限り販売終了品] [推奨代替品]
FFﾀﾌﾗ-3.5SQ-3-(長さ) 代品無 - 水蒸気環境下ではご使用出来ませんのでご注意下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

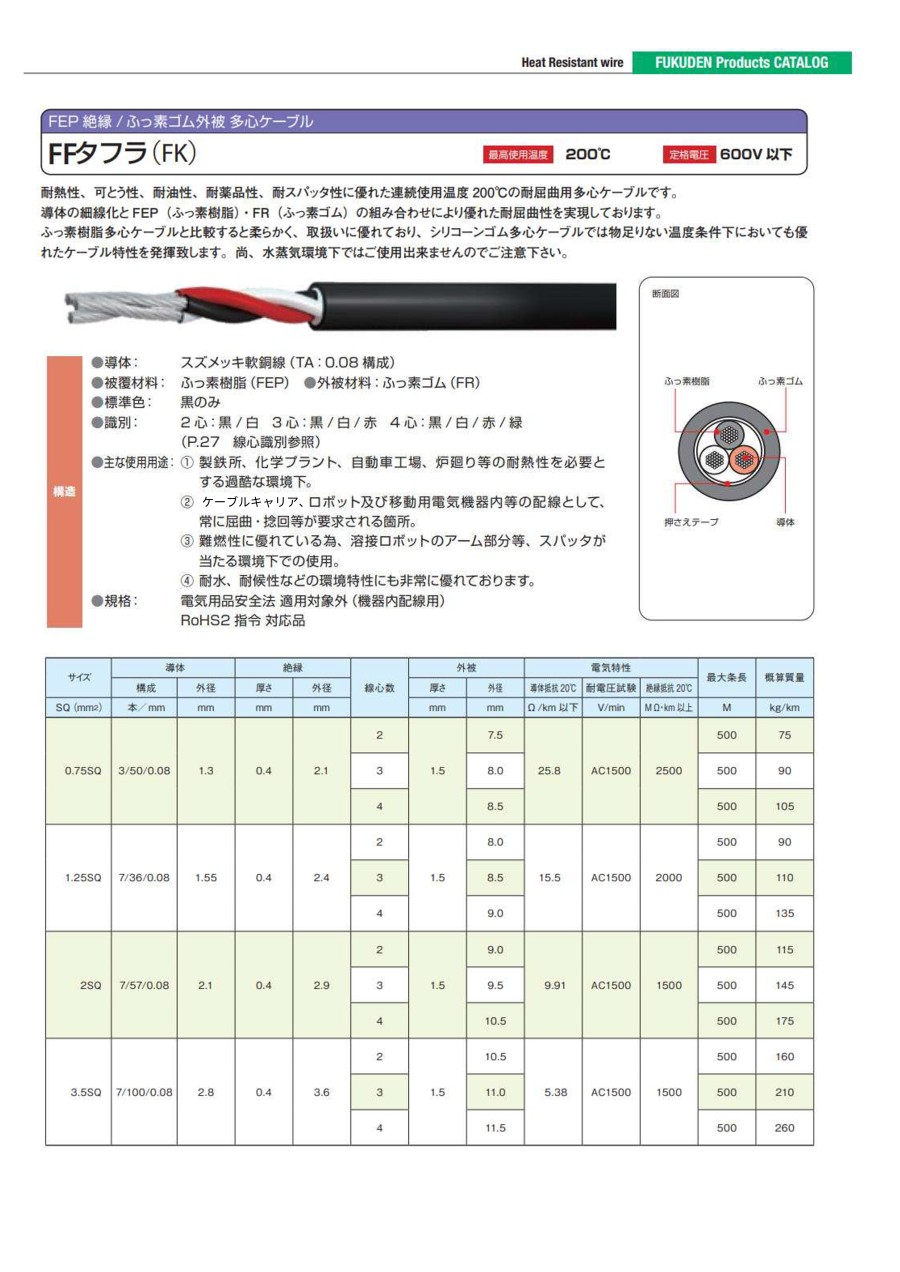

商品情報
製品特徴
耐熱性、可とう性、耐油性、耐薬品性、耐スパッタ性に優れた連続使用温度 200℃の耐屈曲用多心ケーブルです。
導体の細線化とFEP（ふっ素樹脂）・FR（ふっ素ゴム）の組み合わせにより優れた耐屈曲性を実現しております。
ふっ素樹脂多心ケーブルと比較すると柔らかく、取扱いに優れており、シリコーンゴム多心ケーブルでは物足りない温度条件下においても優れたケーブル特性を発揮致します。
尚、水蒸気環境下ではご使用出来ませんのでご注意下さい。
製品仕様
構造
- 導体：スズメッキ軟銅線（TA：0.08構成）
- 被覆材料：ふっ素樹脂（FEP）
- 外被材料：ふっ素ゴム（FR）
- 標準色：黒のみ
- 識別：2心：黒/白、3心：黒/白/赤、4心：黒/白/赤/緑
- 主な使用用途：
（1）製鉄所、化学プラント、自動車工場、炉廻り等の耐熱性を必要とする過酷な環境下。
（2）ケーブルキャリア、ロボット及び移動用電気機器内等の配線として、常に屈曲・捻回等が要求される箇所。
（3）難燃性に優れている為、溶接ロボットのアーム部分等、スパッタが当たる環境下での使用。
（4）耐水、耐候性などの環境特性にも非常に優れております。 - 規格：
電気用品安全法 適用対象外（機器内配線用）
RoHS2指令対応品
規格表
| サイズ | 導体 | 絶縁 | 線心数 | 外被 | 電気特性 | 最大条長 | 概算質量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 構成 | 外径 | 厚さ | 外径 | 厚さ | 外径 | 導体抵抗20℃ | 耐電圧試験 | 絶縁抵抗20℃ | ||||
| SQ（mm2） | 本/mm | mm | mm | mm | mm | mm | Ω/km以下 | V/min | MΩ・km以上 | M | kg/km | |
| 0.75SQ | 3/50/0.08 | 1.3 | 0.4 | 2.1 | 2 | 1.5 | 7.5 | 25.8 | AC1500 | 2500 | 500 | 75 |
| 3 | 8.0 | 500 | 90 | |||||||||
| 4 | 8.5 | 500 | 105 | |||||||||
| 1.25SQ | 7/36/0.08 | 1.55 | 0.4 | 2.4 | 2 | 1.5 | 8.0 | 15.5 | AC1500 | 2000 | 500 | 90 |
| 3 | 8.5 | 500 | 110 | |||||||||
| 4 | 9.0 | 500 | 135 | |||||||||
| 2SQ | 7/57/0.08 | 2.1 | 0.4 | 2.9 | 2 | 1.5 | 9.0 | 9.91 | AC1500 | 1500 | 500 | 115 |
| 3 | 9.5 | 500 | 145 | |||||||||
| 4 | 10.5 | 500 | 175 | |||||||||
| 3.5SQ | 7/100/0.08 | 2.8 | 0.4 | 3.6 | 2 | 1.5 | 10.5 | 5.38 | AC1500 | 1500 | 500 | 160 |
| 3 | 11.0 | 500 | 210 | |||||||||
| 4 | 11.5 | 500 | 260 | |||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,246円 ( 36,571円 ) | 5日目 |
36,571円 ( 40,228円 ) | 5日目 |
39,895円 ( 43,885円 ) | 5日目 |
43,220円 ( 47,542円 ) | 5日目 |
46,545円 ( 51,200円 ) | 5日目 |
49,869円 ( 54,856円 ) | 5日目 |
53,194円 ( 58,513円 ) | 5日目 |
56,518円 ( 62,170円 ) | 5日目 |
59,843円 ( 65,827円 ) | 5日目 |
63,168円 ( 69,485円 ) | 5日目 |
66,492円 ( 73,141円 ) | 5日目 |
69,817円 ( 76,799円 ) | 5日目 |
73,142円 ( 80,456円 ) | 5日目 |
76,466円 ( 84,113円 ) | 5日目 |
79,791円 ( 87,770円 ) | 5日目 |
83,115円 ( 91,427円 ) | 5日目 |
86,440円 ( 95,084円 ) | 5日目 |
89,765円 ( 98,742円 ) | 5日目 |
93,089円 ( 102,398円 ) | 5日目 |
96,414円 ( 106,055円 ) | 5日目 |
99,738円 ( 109,712円 ) | 5日目 |
103,063円 ( 113,369円 ) | 5日目 |
106,388円 ( 117,027円 ) | 5日目 |
109,712円 ( 120,683円 ) | 5日目 |
113,037円 ( 124,341円 ) | 5日目 |
116,362円 ( 127,998円 ) | 5日目 |
119,686円 ( 131,655円 ) | 5日目 |
123,011円 ( 135,312円 ) | 5日目 |
126,335円 ( 138,969円 ) | 5日目 |
129,660円 ( 142,626円 ) | 5日目 |
132,985円 ( 146,284円 ) | 5日目 |
136,309円 ( 149,940円 ) | 5日目 |
139,634円 ( 153,597円 ) | 5日目 |
142,958円 ( 157,254円 ) | 5日目 |
146,283円 ( 160,911円 ) | 5日目 |
149,608円 ( 164,569円 ) | 5日目 |
152,932円 ( 168,225円 ) | 5日目 |
156,257円 ( 171,883円 ) | 5日目 |
159,582円 ( 175,540円 ) | 5日目 |
162,906円 ( 179,197円 ) | 5日目 |
148,714円 ( 163,585円 ) | 5日目 |
151,689円 ( 166,858円 ) | 5日目 |
154,663円 ( 170,129円 ) | 5日目 |
157,637円 ( 173,401円 ) | 5日目 |
160,611円 ( 176,672円 ) | 5日目 |
163,586円 ( 179,945円 ) | 5日目 |
166,560円 ( 183,216円 ) | 5日目 |
169,534円 ( 186,487円 ) | 5日目 |
172,509円 ( 189,760円 ) | 5日目 |
175,483円 ( 193,031円 ) | 5日目 |
178,457円 ( 196,303円 ) | 5日目 |
181,431円 ( 199,574円 ) | 5日目 |
184,406円 ( 202,847円 ) | 5日目 |
187,380円 ( 206,118円 ) | 5日目 |
190,354円 ( 209,389円 ) | 5日目 |
193,329円 ( 212,662円 ) | 5日目 |
196,303円 ( 215,933円 ) | 5日目 |
199,277円 ( 219,205円 ) | 5日目 |
202,251円 ( 222,476円 ) | 5日目 |
205,226円 ( 225,749円 ) | 5日目 |
詳細情報
基本情報
【特長】
・耐熱性、可とう性、耐油性、耐薬品性、耐スパッタ性に優れた連続使用温度200℃の耐屈曲用多心ケーブルです
・導体の細線化とFEP（フッ素樹脂）・FR（フッ素ゴム） の組み合わせにより優れた耐屈曲性を実現しています
・フッ素樹脂多心ケーブルと比較すると柔らかく、取扱いに優れており、シリコンゴム多心ケーブルでは物足りない温度条件下においても優れたケーブル特性を発揮致します
【用途】
・製鉄所、化学プラント、自動車工場、炉回り等の耐熱性を必要とする過酷な環境下
・ケーブルキャリアー、ロボット及び移動用電気機器等の配線として常に屈曲、捻回等が要求される箇所
・難燃性にも優れている為、溶接ロボットのアーム部分等、スパッタが当たる環境下での使用
・耐水、耐候性などの環境特性にも非常に優れており、屋内の過酷な環境下、クリーンルーム等での使用
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
[在庫限り販売終了品] [推奨代替品]
FFﾀﾌﾗ-3.5SQ-3-(長さ) 代品無 - 水蒸気環境下ではご使用出来ませんのでご注意下さい。
