コーセル

LDAシリーズ基板単体タイプ

Name: LDAシリーズ 基板単体タイプ
Brand: コーセル
SKU: 222005612695
Rating: 3 (1 reviews)

カタログ

通常単価(税別): 3,935円～8,200円

税込単価: 4,329円～9,020円

通常出荷日：在庫品1日目～7日目一部当日出荷可能

出力電力10W～300Wのスイッチング電源。【特長】・シンプルな電源本来の機能に絞った基板型電源。...

詳細を確認

33.0

【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
型番末尾に「-R」「-R■」と表記のあるものは、リモートコントロール付きとなります。使用の際は外部駆動電源への接続が必要となっております。「外部電源接続」の絞り込み条件よりご確認ください。
出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。

よく一緒に見られています

コーセル

PBA10Fモデル 10W単出力

通常価格(税別)： 3,552円 (税込価格：3,907円)

通常出荷日：在庫品1日目

よく一緒に見られています

コーセル

LCAシリーズ基板単体タイプ

通常価格(税別)： 5,289円 (税込価格：5,818円)

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

LDAシリーズの特長

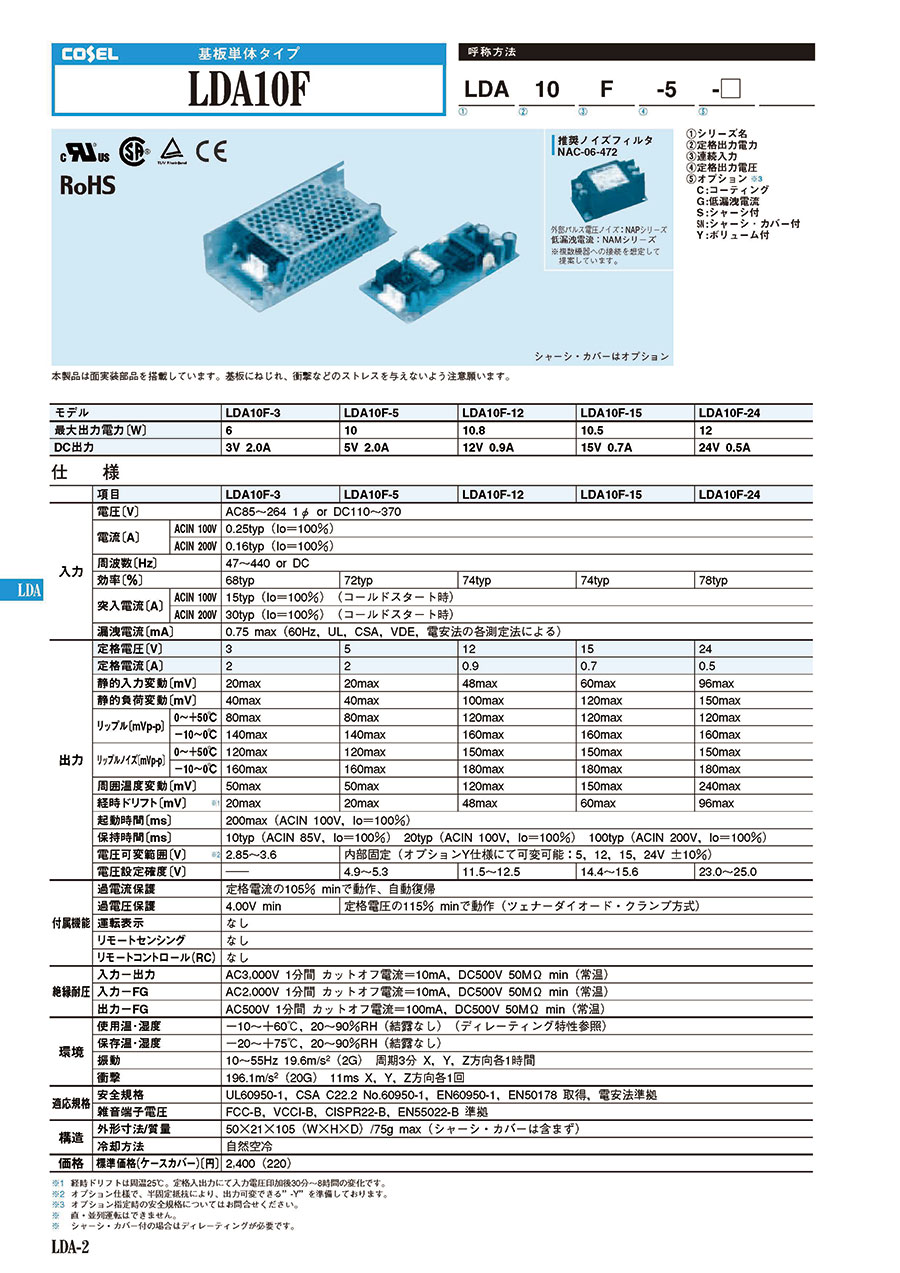

LDA10F
定格入力 : AC85 ～264V Φ1(直径1mm)
定格出力電力 : 10W
出力電圧 : 3V、5V、12V、15V、24V

LDA15F
定格入力 : AC85 ～264V Φ1(直径1mm)
定格出力電力 : 15W
出力電圧 : 3V、5V、12V、15V、24V

LDA30F
定格入力 : AC85 ～264V Φ1(直径1mm)
定格出力電力 : 30W
出力電圧 : 3V、5V、12V、15V、24V

LDA50F
定格入力 : AC85 ～264V Φ1(直径1mm)
定格出力電力 : 50W
出力電圧 : 3V、5V、9V、12V、15V、18V、24V、30V

LDA75F
定格入力 : AC85 ～264V Φ1(直径1mm)
定格出力電力 : 75W
出力電圧 : 3V、5V、9V、12V、15V、18V、24V、30V

LDA100W
定格入力 : AC85～132V / 170～264V Φ1(直径1mm)
定格出力電力 : 100W
出力電圧 : 3V、5V、9V、12V、15V、18V、24V、30V、48V

LDA150W
定格入力 : AC85～132V / 170～264V Φ1(直径1mm)
定格出力電力 : 150W
出力電圧 : 3V、5V、9V、12V、15V、18V、24V、30V、48V

LDA300W
定格入力 : AC85～132V / 170～264V Φ1(直径1mm)
定格出力電力 : 300W
出力電圧 : 3V、5V、9V、12V、15V、18V、24V、30V、48V

出力電圧が出ないなど不具合が疑われる場合

事象	電源で起きていること	考えられる要因	確認方法	対策案	該当製品例
通電直後から出力電圧が出ない	過電圧保護が動作している	センシング線が接続されていない	センシング線の接続を確認してください	センシング線を正しく接続してください	センシング機能を持つ製品全般
	過電流保護回路が動作している	出力が短絡している	出力の配線を外して、正常な電圧が出力されることを確認してください	出力側を正しく配線してください	製品全般
	過電流保護回路が動作している	出力に接続する装置の配線間違い（+V端子とGND端子の逆接続など）	出力側の配線を確認してください	出力側を正しく配線してください	製品全般
	電源が起動していない	入力電圧が電源に印加されていない	外部ヒューズやブレーカがトリップしていないか確認してください	外部ヒューズを交換、もしくはブレーカを戻してください	製品全般
		入力電圧が電源に印加されていない	入力側の配線が正しいか確認してください	入力側を正しく配線してください	製品全般
		リモートコントロールがOFFになっている	リモートコントロール仕様の製品でないか確認してください（R仕様では外部電圧が必要な場合があります）	リモートコントロール回路を正しく配線してください	リモートコントロール仕様がある製品全般
		リモートコントロールがOFFになっている	リモートコントロールの回路の配線が正しいか確認してください	リモートコントロール回路を正しく配線してください	リモートコントロール仕様がある製品全般
		直列運転が不可能な製品で直列運転している	1つの電源で、正常な電圧が出力されることを確認してください	直列運転が可能な製品を使用してください	直列運転不可の製品※取扱説明の「直列運転」を確認してください
正常に出力していたが、今は出力電圧が出ない	過熱保護が動作している	FANが停止している	電源を充分冷却して再度通電してもファンが止まっていることを確認してください取扱説明書に記載のFANの寿命データを確認してください	FANユニットを交換してください	PBA300F～1500 FPBA1500T ACEシリーズ
		FANが停止している		電源を交換してください	ファンユニットがない製品
		ポイント温度が高いまたはディレーティング範囲外で使用している	電源を十分冷却して再度通電し、出力が出ることを確認してください	取扱説明記載のポイント温度、ポイント温度がない場合はディレーティングカーブを確認の上、使用環境、放熱設計の見直しをお願いします	過熱保護回路を搭載した製品（シャットダウン方式）
	過電圧保護が動作している	モータが接続されている場合、逆起電圧により出力が上昇している	出力の配線を外して、正常な電圧が出力されることを確認してください	出力端子に、逆電圧防止用ダイオードを追加してください逆起電圧がモータに印加されますので、モータメーカにも対策案の妥当性を確認してください	全製品

型番リスト

表示件数

型番

形状

出力電力

(W)

入力電圧

出力電圧(シングルのみ)

入出力端子形状

定格出力電流(シングルのみ)

(A)

高さ

(mm)

幅

(mm)

奥行

(mm)

安全規格

付属機能

入力電圧

(V)

最大出力電力

(W)

電圧設定確度

(V)

リモートコントロール

リモートセンシング

出力電圧可変

(V)

端子台種類

その他オプション機能

外部電源接続

ピーク電流

(A)

RoHS2（10物質）?

最小発注数量

[本体カバー付き] カバー付き	30	AC/DC	[その他] DC3V	コネクタ	6	26	55	133	-	-	AC85～264/DC110～370	18	-	なし	なし	2.85～3.6	-	シャーシ付	不要	-	対応	1個
[本体カバー付き] カバー付き	30	AC/DC	DC12V	コネクタ	2.5	26	55	133	-	-	AC85～264/DC110～370	30	11.5～12.5	なし	なし	10.8～13.2	-	シャーシ付 / ボリューム付	不要	-	対応	1個
オープンフレーム	30	AC/DC	DC12V	コネクタ	2.5	26	55	133	-	-	AC85～264/DC110～370	30	11.5～12.5	なし	なし	10.8～13.2	-	ボリューム付	不要	-	対応	1個
[本体カバー付き] カバー付き	50	AC/DC	DC24V	コネクタ	2.1	26	55	195	-	-	AC85～264/DC110～370	50.4	23～25	なし	なし	内部固定	-	シャーシ付	不要	-	非対応	1個
オープンフレーム	50	AC/DC	[その他] DC30V	コネクタ	1.7	26	55	195	-	-	AC85～264/DC110～370	51	28.5～31.5	なし	なし	27～33	-	ボリューム付	不要	-	対応	1個
オープンフレーム	75	AC/DC	DC5V	コネクタ	15	32	55	222	-	-	AC85～264/DC110～370	75	4.9～5.3	あり	なし	4.5～5.5	-	ボリューム付	-	-	対応	1個
オープンフレーム	75	AC/DC	DC24V	コネクタ	3.2	32	55	222	CE / UL / CUL / TUV / CSA	-	AC85～264/DC110～370	76.8	23～25	なし	なし	内部固定	-	なし	不要	-	対応	1個
オープンフレーム	100	AC専用	DC12V	コネクタ	8.5	35	62	222	-	-	AC85～132/AC170～264	102	11.5～12.5	あり	なし	内部固定	-	なし	必要	-	対応	1個
オープンフレーム	150	AC専用	DC24V	コネクタ	6.3	37	75	222	-	-	AC85～132/AC170～264	151.2	23～25	なし	なし	21.6～26.4	-	ボリューム付	不要	-	対応	1個

通常単価(税別) (税込単価)	通常出荷日

4,042円 ( 4,446円 )	在庫品1日目当日出荷可能
4,299円 ( 4,729円 )	7日目
3,935円 ( 4,329円 )	7日目
5,200円 ( 5,720円 )	7日目
4,828円 ( 5,311円 )	在庫品1日目当日出荷可能
6,000円 ( 6,600円 )	7日目
5,988円 ( 6,587円 )	在庫品1日目当日出荷可能
7,869円 ( 8,656円 )	在庫品1日目当日出荷可能
8,200円 ( 9,020円 )	7日目

詳細情報

基本情報

基本情報

出力電力10W～300Wのスイッチング電源。
【特長】
・シンプルな電源本来の機能に絞った基板型電源。
・LCAシリーズのフルレンジ入力対応。
・定格出力電力 : 10～300W（10 / 15 / 30 / 50 / 75 / 100 / 150 / 300W）までラインナップ。
・ロングセラーモデル。
【用途】
・汎用の様々な用途に使用可能。
・入出力がコネクタ接続の為生産性を求めた装置おすすめ。

ご注意

【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
型番末尾に「-R」「-R■」と表記のあるものは、リモートコントロール付きとなります。使用の際は外部駆動電源への接続が必要となっております。「外部電源接続」の絞り込み条件よりご確認ください。
出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミンウェル
スイッチング電源 HRP-■■■N3シリーズ
CPUタイプIntel Atom E3930/メモリ容量2～4GB/LANポート数2～3/消費電力13～15W
シーメンス
産業用タッチパネルモニタ
【モニタサイズ12～22インチ】ワイドスクリーンディスプレイを採用し、VESA規格にも対応。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
