イージーロックフェライト フェライトコア（ワンタッチ取付タイプ）【10個入り】
- 通常単価(税別)
- 2,570円～5,300円
- 税込単価
- 2,827円～5,830円
通常出荷日：4日目
ワンタッチで取り付け可能な樹脂ケース入り分割スリーブ型コアです。【特長】・適用電線が傾斜していても（M...
詳細を確認- 【取扱い終了品】在庫無くなり次第、ミスミでは受注受付を終了します。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
この商品の特長
商品画像
特長
- 分割スリーブ型のフェライトコア。
- 取り付けが容易なフェライトコア。
- ワンタッチで好きな場所に装着可能なフェライトコア。
- 線材が斜めになってもずり落ちにくいケース。
- 低周波（1MHz以上）のノイズ対策、ケーブルノイズの低減に最適。
- 形状改良により、線材抱合範囲が広く、ずれにくいフェライトコアが完成。
- ノイズ対策用として、放送機器、映像機器、医療機器など多方面で使用可能。
- 使用温度範囲:-20～+85度。
寸法
寸法図1
寸法図2
単位:mm
| 型番 | D | L | H | D1 | インピーダンス(Ω)・IT | 適合線径 | |
|---|---|---|---|---|---|---|---|
| 25MHz | 100MHz | ||||||
| DC-1305N | 13.2 | 23.0 | 12.0 | 3.0 | 60min | 130min | 3.0-4.5 |
| DC-1606N | 16.6 | 31.0 | 15.5 | 4.0 | 120min | 185min | 4.0-5.5 |
| DC-1907N | 19.0 | 31.0 | 17.9 | 6.0 | 100min | 160min | 6.0-7.5 |
| DC-1908N | 19.0 | 31.0 | 17.9 | 7.0 | 100min | 160min | 7.0-9.0 |
| DC-2810N | 28.6 | 31.0 | 27.3 | 9.0 | 110min | 170min | 9.0-11.0 |
| DC-2813N | 28.6 | 31.0 | 27.3 | 11.0 | 110min | 170min | 11.0-13.0 |
開発秘話
傾斜箇所に簡単にフェライトコアを取りつけられると作業性が上がるというお客様の声を頂戴して製造した製品です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,570円 ( 2,827円 ) | 4日目 |
3,640円 ( 4,004円 ) | 4日目 |
3,770円 ( 4,147円 ) | 4日目 |
3,770円 ( 4,147円 ) | 4日目 |
5,300円 ( 5,830円 ) | 4日目 |
5,300円 ( 5,830円 ) | 4日目 |
詳細情報
基本情報
ワンタッチで取り付け可能な樹脂ケース入り分割スリーブ型コアです。
【特長】
・適用電線が傾斜していても（Max付近で使用）、ほとんどずれる事がありません。
【用途】
・傾斜のある箇所でも利用可能。
ご注意
- 【取扱い終了品】在庫無くなり次第、ミスミでは受注受付を終了します。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。

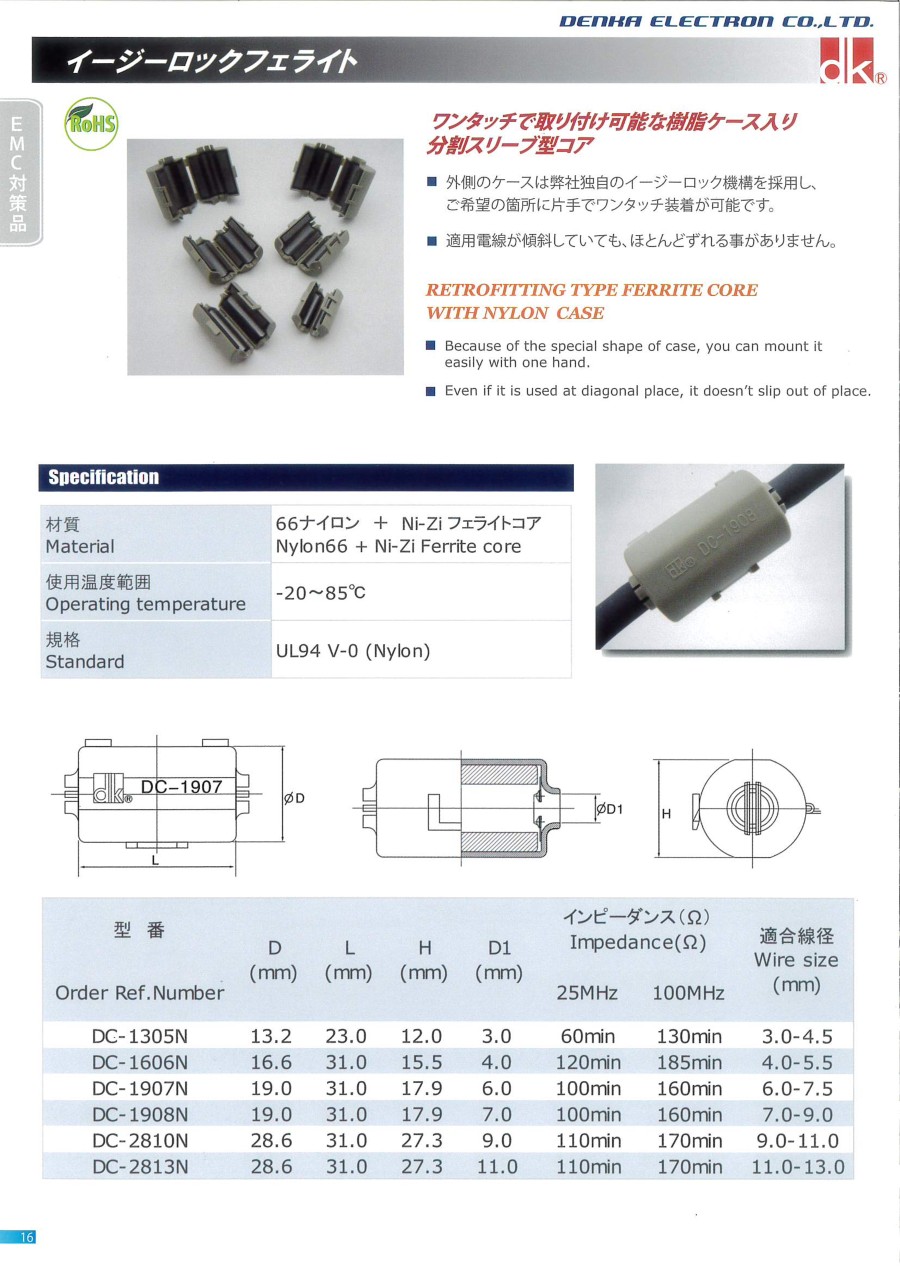

カタログ
イージーロックフェライト フェライトコア（ワンタッチ取付タイプ）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q取り付けるのは難しいですか？
A
簡単にワンタッチ装着が可能です。
取りつけたい箇所の電線径をご確認頂きご購入下さい。
取りつけたい箇所の電線径をご確認頂きご購入下さい。
