小容量交流電源用避雷器

  • 一部SALE 2025/12/26まで
  • 数量スライド割引
  • 当日出荷可能

電子機器専用に開発された避雷器。【特長】・省スペースでコンパクト設計・センサや...

詳細情報を確認する
未確定:候補が2型番あります。
    数量:

    商品情報

    省スペースでコンパクト設計、廃形しない小容量交流電源用避雷器

    型番:MD7AP

    型番:MD7AP

    • JIS対応
    • CE対応
    型番:MDP-100、MDP-200

    型番:MDP-100、MDP-200

    • JIS対応(クラスIII)

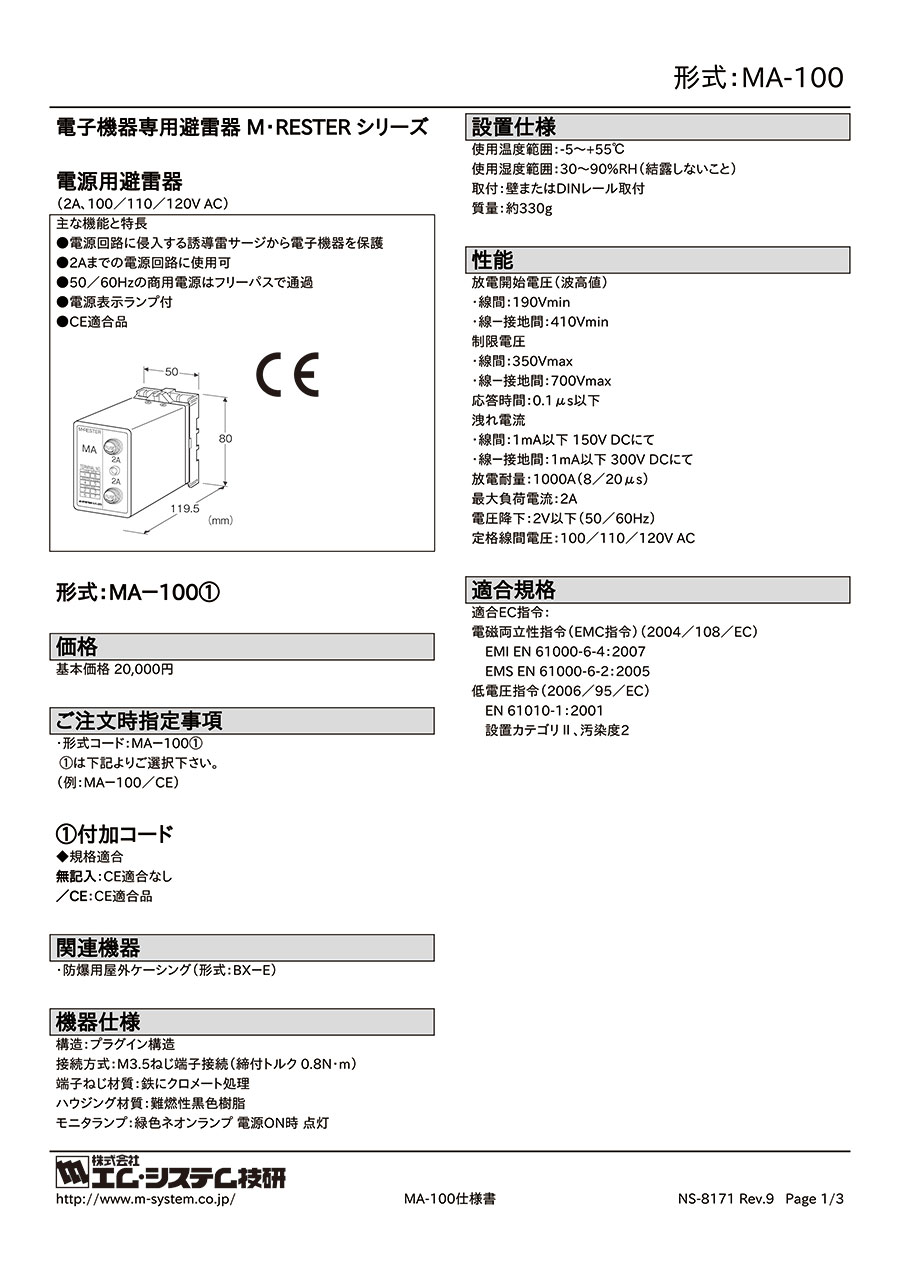

    型番:MA-100、MA-200

    型番:MA-100、MA-200

    • CE対応
    型番:MAA

    型番:MAA

    • CE対応
    型番:MAAC

    型番:MAAC

    • CE対応
    型番:MMA

    型番:MMA

    型番:MMAH

    型番:MMAH

    型番:MAX

    型番:MAX

    製品仕様

    形  式MD7APMDP-100
    MDP-200
    主な機能と特長わずか7mm幅の薄形、高耐量形小形プラグイン構造
    使用電源電圧100/110/120V AC200/220/240V AC120V AC250V AC
    最大使用電圧(Uc)140V AC275V AC120V AC250V AC
    電圧防護レベル(Up)±550V±850V400V800V
    応答時間20ns以下0.1μs以下
    放電耐量(Imax)10kA(8/20μs)1000A(8/20μs)
    最大負荷電流3A1.0A

    形  式MA-100MAAMAAC
    MA-200
    主な機能と特長ヒューズ付高耐量形、寿命モニタ機能付高耐量形、サージ回数表示 寿命モニタ機能付
    使用電源電圧100/110/120V AC200/220/240V AC100/110/120V AC200/220/240V AC100/110/120V AC200/220/240V AC
    最大使用電圧(Uc)190V410V190V410V190V410V
    電圧防護レベル(Up)350V700V380V700V400V750V
    応答時間0.1μs以下0.01μs以下
    放電耐量(Imax)1000A(8/20μs)10000A(8/20μs)
    最大負荷電流2A5A

    形  式MMAMMAHMAX
    主な機能と特長高耐量形超高耐量、高速形高耐量、素子交換形
    使用電源電圧100/110/120V AC200/220/240V AC100/110/120V AC200/220/240V AC100/110/120V AC200/220/240V AC
    最大使用電圧(Uc)190V410V190V410V190V410V
    電圧防護レベル(Up)350V700V400V750V350V700V
    応答時間0.01μs以下4ns以下0.01μs以下
    放電耐量(Imax)10000A(8/20μs)20000A(8/20μs)10000A(8/20μs)
    最大負荷電流10A10A5A

    型番リスト

    表示件数

    電圧

    取付方法

    クラス・カテゴリ

    代表規格

    寸法 縦

    (mm)

    寸法 横

    (mm)

    寸法 奥行き

    (mm)

    最大放電電流(8/20μs)

    (A)

    電圧防護レベル・保護レベル(線間)

    (V)

    電圧防護レベル・保護レベル(線-接地間)

    (V)

    最大制限電圧(線間)

    (V)

    最大制限電圧(線-接地間)

    (V)

    最小動作開始電圧(線間)

    (V)

    最小動作開始電圧(線-接地間)

    (V)

    最小放電開始電圧(線間)

    (V)

    最小放電開始電圧(線-接地間)

    (V)

    最大使用電圧(線間)

    (V)

    最大使用電圧(線-接地間)

    (V)

    接続方式(接地)

    備考

    RoHS?最小発注数量
    AC100V
    [その他] DINレールまたは壁取付
    -
    -
    80
    50
    119.5
    1k
    -
    -
    350
    700
    -
    -
    190
    410
    -
    -
    M3.5ねじ端子
    -
    -
    1個
    AC200V
    [その他] DINレールまたは壁取付
    -
    -
    80
    50
    119.5
    1k
    -
    -
    700
    700
    -
    -
    410
    410
    -
    -
    M3.5ねじ端子
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    22,000
    ( 24,200 )
    在庫品1日目当日出荷可能
    22,00016,500
    ( 18,150 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

    電子機器専用に開発された避雷器。
    【特長】
    ・省スペースでコンパクト設計
    ・センサやネットワーク専用に設計されている為、高い避雷効果を実現
    ・廃形しない
    【用途】
    ・サージから電気機器を保護したい環境

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
