パトライト

LED小型フラッシュ表示灯 LFHシリーズ

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 21,970円～29,970円特別価格

税込単価: 24,167円～32,967円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

パトライト

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

パトライト

通常出荷日：在庫品1日目

洗練されたデザインのLEDフラッシュ表示灯。【特長】・トリプルフラッシュ方式の...

発光部形状
円筒形
大きさ (φ)
100
光源
LED
取付方法
ブラケット固定方式
ブザー有無
無
点灯/点滅
点滅
回転
無
寸法高さ (mm)
162
寸法幅 (mm)
100
寸法奥行き (mm)
100
保護機能(耐環境性)
IP66
ボディ材質
ポリカーボネート樹脂（グローブ部）

ご注意

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
LFH-M2-□型（AC 電源タイプ）は2023 年 6 月生産分よりCE マーキング/UKCA マーキングが削除、WEEE 対応が除外となります。

未確定：候補が35型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

INDEX

製品の基本仕様・特長

使用方法・使用事例

性質性能情報

LED小型フラッシュ表示灯の特長

（単位：mm）

LFHシリーズの側面図

LFHシリーズの上面図

LFHシリーズの取付面寸法図

その他特長

本体下部にスクエア形状を採用することで取付け場所を選ばず、耐振動性、防塵防水性能を実現。
至近距離や夜間の使用でも眩しくない減光機能を標準搭載。
常に振動のある場所への設置でも高い耐振動性能で、安定して点灯。
従来品の切替えにも安心の取付けピッチ互換。
UL Listed。（File No.S24210）（LFH-S除く）

配線図

LFH-12／24／48型の配線図

LFH-M2型の配線図

LFH-12S／24S／48S型の配線図

※滅光機能を使用しない時は、ケーブルの先端を絶縁処理してください。

製品仕様

型式	定格電圧	電圧許容範囲	定格消費電力（上段：標準／下段：最大）	使用周囲温度	保存周囲湿度	取付場所	取付方向	保護等級	耐振動性	点滅回数	質量
LFH-12	DC12V	DC9.5V～DC15V	5.0W	-30℃～+70℃	-40℃～+80℃	屋内／屋外	正・横・逆方向（水のかかる場所では正方向のみ）	IP66 （IEC 60529）正方向取付時	90m/s²	110回±10回/分（トリプルフラッシュ）	570g
LFH-12	DC12V	DC9.5V～DC15V	6.0W
●LFH-24-R／-Y	DC24V	DC20V～DC30V	4.5W
●LFH-24-R／-Y	DC24V	DC20V～DC30V	5.5W
LFH-48	DC48V	DC35V～DC60V	6.5W
LFH-48	DC48V	DC35V～DC60V	7.5W
●LFH-M2-R	AC100／120／200／230V（50/60Hz）	AC90V～AC250V	5.7W	-20℃～+60℃	-30℃～+70℃				20m/s²		610g
●LFH-M2-R	AC100／120／200／230V（50/60Hz）	AC90V～AC250V	6.8W	-20℃～+60℃	-30℃～+70℃				20m/s²		610g
●LFH-12S-Y	DC12V	DC9.5V～DC15V	5.0W	-30℃～+70℃	-40℃～+80℃	屋内／屋外	正・横・逆方向（水のかかる場所では正方向のみ）	IP66 （IEC 60529）正方向取付時	90m/s²	140回±14回/分（トリプルフラッシュ）	570g
●LFH-12S-Y	DC12V	DC9.5V～DC15V	6.0W
●LFH-24S-Y	DC24V	DC20V～DC30V	4.5W
●LFH-24S-Y	DC24V	DC20V～DC30V	5.5W
●LFH-48S-Y	DC48V	DC35V～DC60V	6.5W
●LFH-48S-Y	DC48V	DC35V～DC60V	7.5W

製品特長紹介動画

最高の視認性と絶対の信頼性。品質に絶対の自信を持ったメンテナンスフリー設計

火災警報の報知火災から従業員を守る

対象業種概要：製造業全般

Before：お客様の課題

工場敷地が広く、建屋も増築を繰り返し複雑な立地条件のため、火災発生場所を報知する仕組みがなく、火災発生時には被害が拡大する可能性がある。

After：ご提案内容

火災発生時には火災報知器と連動し、フラッシュ表示灯とMP3再生報知器で報知。さらにLED表示ボードで発生場所を知らせ2次被害を防ぎます。

火災警報の報知火災から従業員を守る

時差勤務・在宅勤務時の遠隔報知に！

製造現場設備に異常が発生した際、離れた場所にいる作業者にメールで知らせることが可能です。

型番リスト

表示件数

型番

定格電圧

(V)

色

代表規格

特長

使用温度範囲

(℃)

トラスココード

RoHS?

最小発注数量

DC12V	青	CE / UL	点滅回数：110回±10回/分	-30～+70	751-4476	10	1個
DC12V	白	CE / UL	点滅回数：110回±10回/分	-30～+70	-	10	1個
DC12V	緑	CE / UL	点滅回数：110回±10回/分	-30～+70	751-4484	10	1個
DC12V	赤	CE / UL	点滅回数：110回±10回/分	-30～+70	751-4492	10	1個
DC12V	黄	CE / UL	点滅回数：110回±10回/分	-30～+70	751-4506	10	1個
DC12V	青	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
DC12V	白	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
DC12V	緑	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
DC12V	赤	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
DC12V	黄	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
DC24V	青	CE / UL	点滅回数：110回±10回/分	-30～+70	751-4514	10	1個
DC24V	白	CE / UL	点滅回数：110回±10回/分	-30～+70	-	10	1個
DC24V	緑	CE / UL	点滅回数：110回±10回/分	-30～+70	751-4522	10	1個
DC24V	赤	CE / UL	点滅回数：110回±10回/分	-30～+70	751-4531	10	1個
DC24V	黄	CE / UL	点滅回数：110回±10回/分	-30～+70	-	10	1個
DC24V	青	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
DC24V	白	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
DC24V	緑	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
DC24V	赤	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
DC24V	黄	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
[その他] DC48V	青	UL	点滅回数：110回±10回/分	-30～+70	-	-	1個
[その他] DC48V	白	UL	点滅回数：110回±10回/分	-30～+70	-	-	1個
[その他] DC48V	緑	UL	点滅回数：110回±10回/分	-30～+70	-	-	1個
[その他] DC48V	赤	UL	点滅回数：110回±10回/分	-30～+70	-	-	1個
[その他] DC48V	黄	UL	点滅回数：110回±10回/分	-30～+70	-	-	1個
[その他] DC48V	青	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
[その他] DC48V	白	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
[その他] DC48V	緑	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
[その他] DC48V	赤	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
[その他] DC48V	黄	-	点滅回数：140回±14回/分	-30～+70	-	-	1個
[その他] AC100/120/200/230V	青	UL	点滅回数：110回±10回/分	-20～+60	751-4581	-	1個
[その他] AC100/120/200/230V	白	UL	点滅回数：110回±10回/分	-20～+60	-	-	1個
[その他] AC100/120/200/230V	緑	UL	点滅回数：110回±10回/分	-20～+60	751-4590	-	1個
[その他] AC100/120/200/230V	赤	UL	点滅回数：110回±10回/分	-20～+60	-	-	1個
[その他] AC100/120/200/230V	黄	UL	点滅回数：110回±10回/分	-20～+60	751-4611	-	1個

通常単価(税別) (税込単価)	通常出荷日

27,970円25,173円 ( 27,690円 )	19日目
21,970円 ( 24,167円 )	19日目
29,970円26,973円 ( 29,670円 )	19日目
27,970円 ( 30,767円 )	19日目
24,970円22,473円 ( 24,720円 )	19日目
23,970円22,052円 ( 24,257円 )	19日目
21,970円 ( 24,167円 )	19日目
21,970円 ( 24,167円 )	19日目
23,970円 ( 26,367円 )	19日目
27,970円 ( 30,767円 )	3日目
27,970円 ( 30,767円 )	19日目
21,970円 ( 24,167円 )	19日目
27,970円 ( 30,767円 )	19日目
24,970円 ( 27,467円 )	3日目
25,970円 ( 28,567円 )	在庫品1日目当日出荷可能
23,970円 ( 26,367円 )	19日目
21,970円 ( 24,167円 )	19日目
23,970円22,052円 ( 24,257円 )	19日目
23,970円 ( 26,367円 )	19日目
25,970円 ( 28,567円 )	3日目
27,970円 ( 30,767円 )	19日目
27,970円 ( 30,767円 )	19日目
27,970円 ( 30,767円 )	19日目
26,970円 ( 29,667円 )	19日目
28,970円 ( 31,867円 )	19日目
27,970円 ( 30,767円 )	19日目
27,970円 ( 30,767円 )	19日目
27,970円 ( 30,767円 )	19日目
28,970円 ( 31,867円 )	19日目
28,970円 ( 31,867円 )	3日目
29,970円 ( 32,967円 )	19日目
24,970円22,972円 ( 25,269円 )	19日目
29,970円 ( 32,967円 )	19日目
25,970円 ( 28,567円 )	3日目
25,970円 ( 28,567円 )	3日目

詳細情報

基本情報

基本情報

洗練されたデザインのLEDフラッシュ表示灯。
【特長】
・トリプルフラッシュ方式の採用により、遠方からの高い視認性を誇る。
・カラー：赤、黄、緑、青、白。
・グローブ：耐衝撃性、耐熱性に優れたポリカーボネート樹脂。
・屋外・遠距離からの視認性抜群！！超高輝度LEDフラッシュ表示灯。
・ご購入後、3年間の無償修理対応※品質に絶対の自信を持ったメンテナンスフリー設計。
・2種類の点滅回数仕様で各種規格に適合。
・警報灯の規格などあらゆる条件でご使用いただける仕様をラインアップ。
【用途】
・屋外など様々な用途に対応。

ご注意

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
LFH-M2-□型（AC 電源タイプ）は2023 年 6 月生産分よりCE マーキング/UKCA マーキングが削除、WEEE 対応が除外となります。

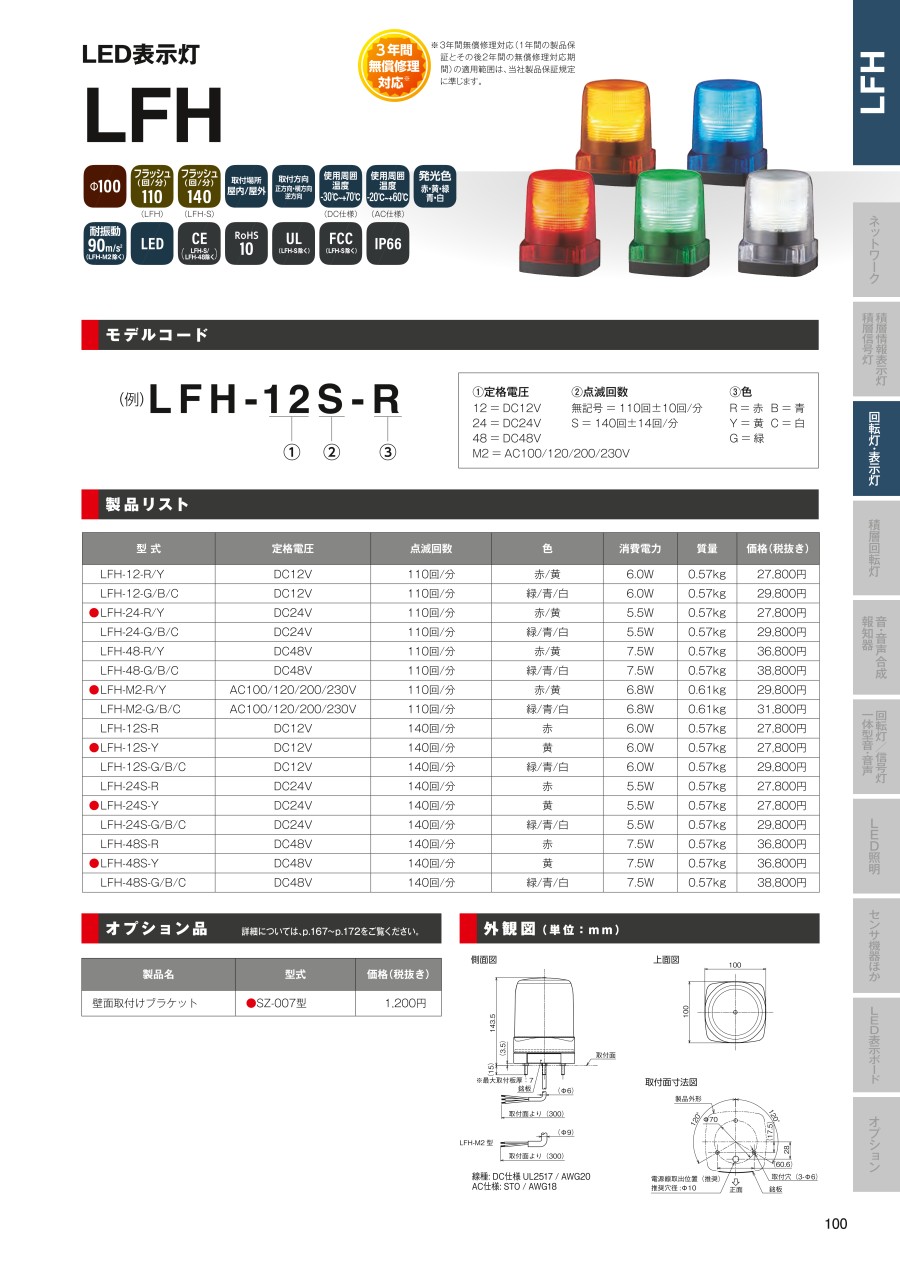

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

LED小型フラッシュ表示灯 LFHシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLEDが点滅しない

次の3点を確認ください。
・配線が正しく接続されているか確認ください。
・電源は正しい電圧が印加されているか確認ください。
・外部ヒューズが切れていないか確認ください。

Q減光線を接続しても、光度が変わらない。

配線が正しく接続されているかを確認ください。
