TMA型アルミダイキャスト端子ボックス
- 通常単価(税別)
- 3,457円～11,440円
- 税込単価
- 3,803円～12,584円
保護等級IP65の耐衝撃性に優れたアルミダイキャスト製の端子ボックスです。【特長】・端子台とボックスが...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
ボックス内部が一部仕様変更となります。
変更内容の詳細はこちらをご参照くださいませ
対象商品：TMA-6P ・TMA-9P ・ TMA-15P ※他商品は仕様変更ございません
メーカーの在庫が無くなり次第、順次切り替えとなります。
予めご容赦頂きます様、お願い致します。
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
ボックスと端子台が一体構造になった耐衝撃性に優れたアルミ製端子ボックス
極数は6P～30Pで全6サイズ。

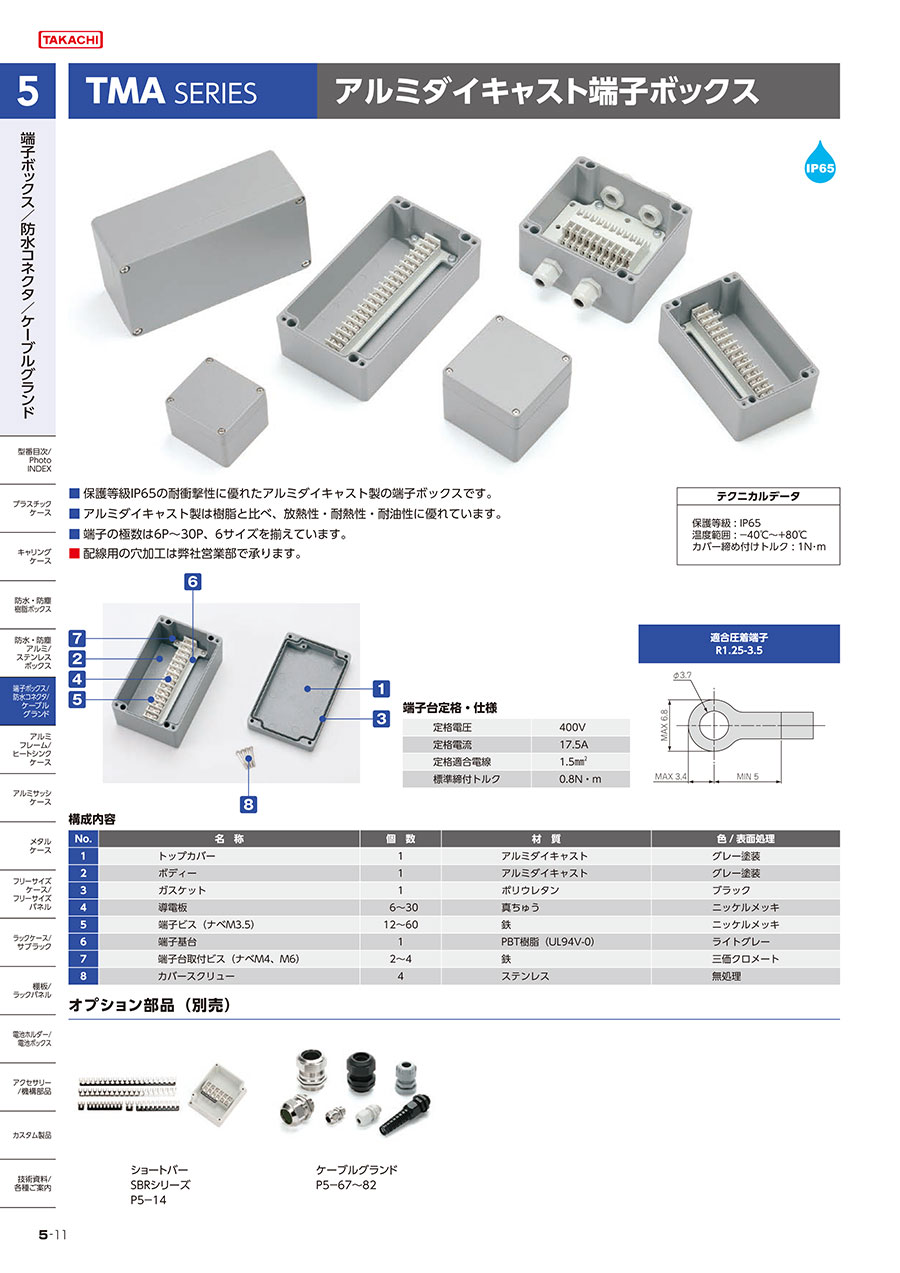

TMA型アルミダイキャスト端子ボックスの構成内容について
TMA型アルミダイキャスト端子ボックスの構成内容。
| 定格電圧 | 400V |
|---|---|
| 定格電流 | 17.5A |
| 定格適合電線 | 1.5mm2 |
| 標準締付トルク | 0.8N･m |
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | トップカバー | 1 | アルミダイキャスト | グレー塗装 |
| 2 | ボディー | 1 | アルミダイキャスト | グレー塗装 |
| 3 | ガスケット | 1 | ポリウレタン | ブラック |
| 4 | 導電板 | 6～30 | 真ちゅう | ニッケルメッキ |
| 5 | 端子ビス | 12～60 | 鉄（ナベM3.5） | ニッケルメッキ |
| 6 | 端子基台 | 1 | PBT（UL94V－0） | ライトグレー |
| 7 | 端子台取付ビス | 2～4 | 鉄（ナベM4、M6） | 三価クロメート |
| 8 | カバースクリュー | 4 | ステンレス | 無処理 |
この商品の機種内容について
| 型番 | L | W | H | 端子台極数 | 自重（ｇ） |
|---|---|---|---|---|---|
| TMA-6P | 80 | 75 | 57.5 | 6P | 341 |
| TMA-9P | 100 | 100 | 80 | 9P | 642 |
| TMA-15P | 100 | 160 | 80 | 15P | 867 |
| TMA-20P-AS | 132 | 150 | 90 | 10P×2列 | 1,394 |
| TMA-20P | 120 | 220 | 80 | 20P | 1,426 |
| TMA-30P-AS | 120 | 220 | 80 | 15P×2列 | 1,529 |
この商品の外形図と寸法
TMA-6P
TMA-6Pの寸法図。
TMA-9P
TMA-9Pの寸法図。
TMA-15P
TMA-15Pの寸法図。
TMA-20P-AS
TMA-20P-ASの寸法図。
TMA-20P
TMA-20Pの寸法図。
TMA-30P-AS
TMA-30P-ASの寸法図。
適合圧着端子 R1.25-3
適合圧着端子の寸法図。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,457円 ( 3,803円 ) | 2日目 |
4,924円 ( 5,416円 ) | 2日目 |
6,659円 ( 7,325円 ) | 2日目 |
10,049円 ( 11,054円 ) | 2日目 |
9,893円 ( 10,882円 ) | 2日目 |
11,440円 ( 12,584円 ) | 2日目 |
詳細情報
基本情報
保護等級IP65の耐衝撃性に優れたアルミダイキャスト製の端子ボックスです。
【特長】
・端子台とボックスが一体の構造で、端子台をボックスに取付る手間が省ける。
・端子の極数は6P～30P、6サイズを揃えています。
・アルミダイキャスト製は樹脂と比べ、放熱性・耐熱性・耐油性に優れています。
【用途】
・産業設備、工作機械の電力ケーブルの接続、モーターの中継、センサーの中継に最適。
