ボルティジ・センサ（電圧検出リレー） LG2

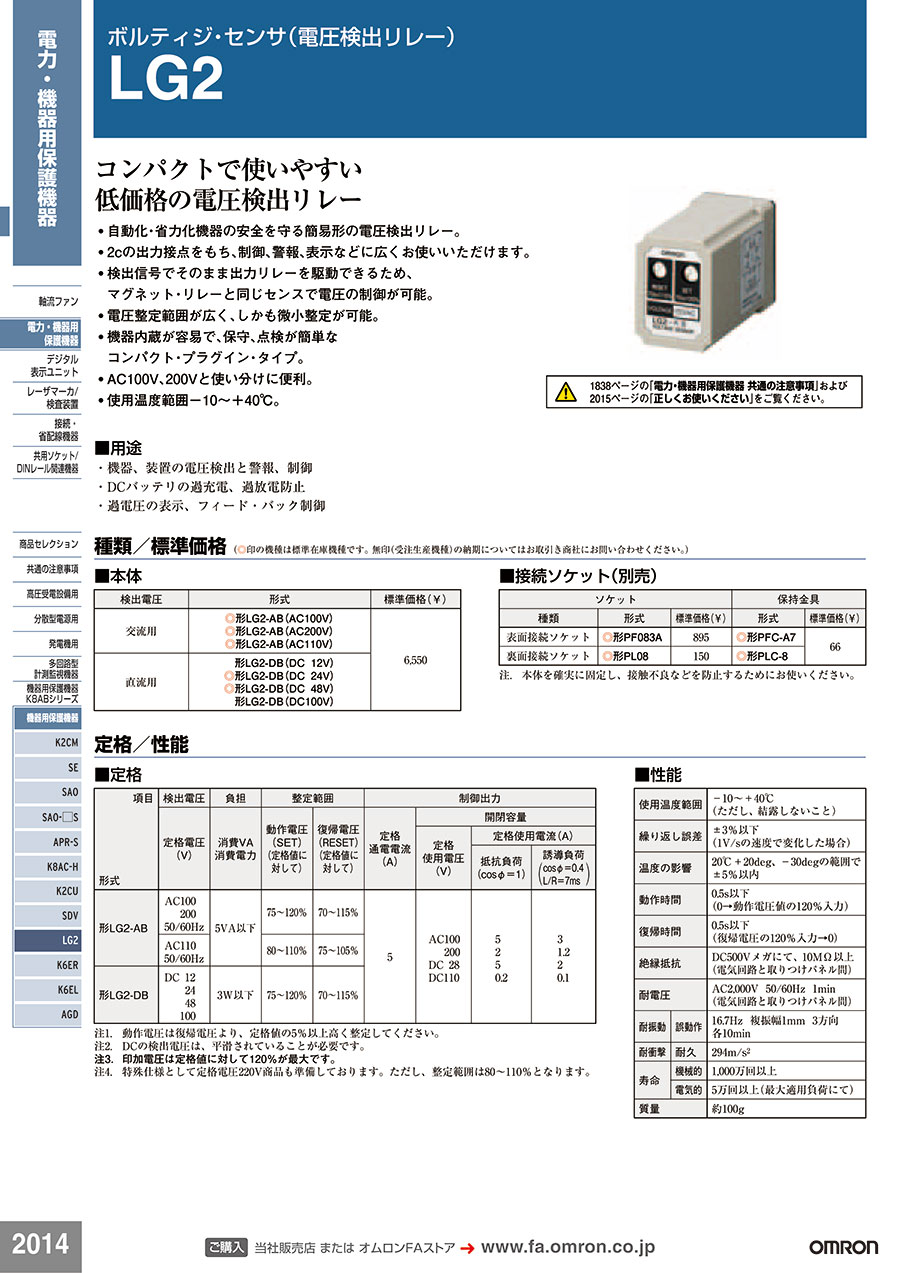

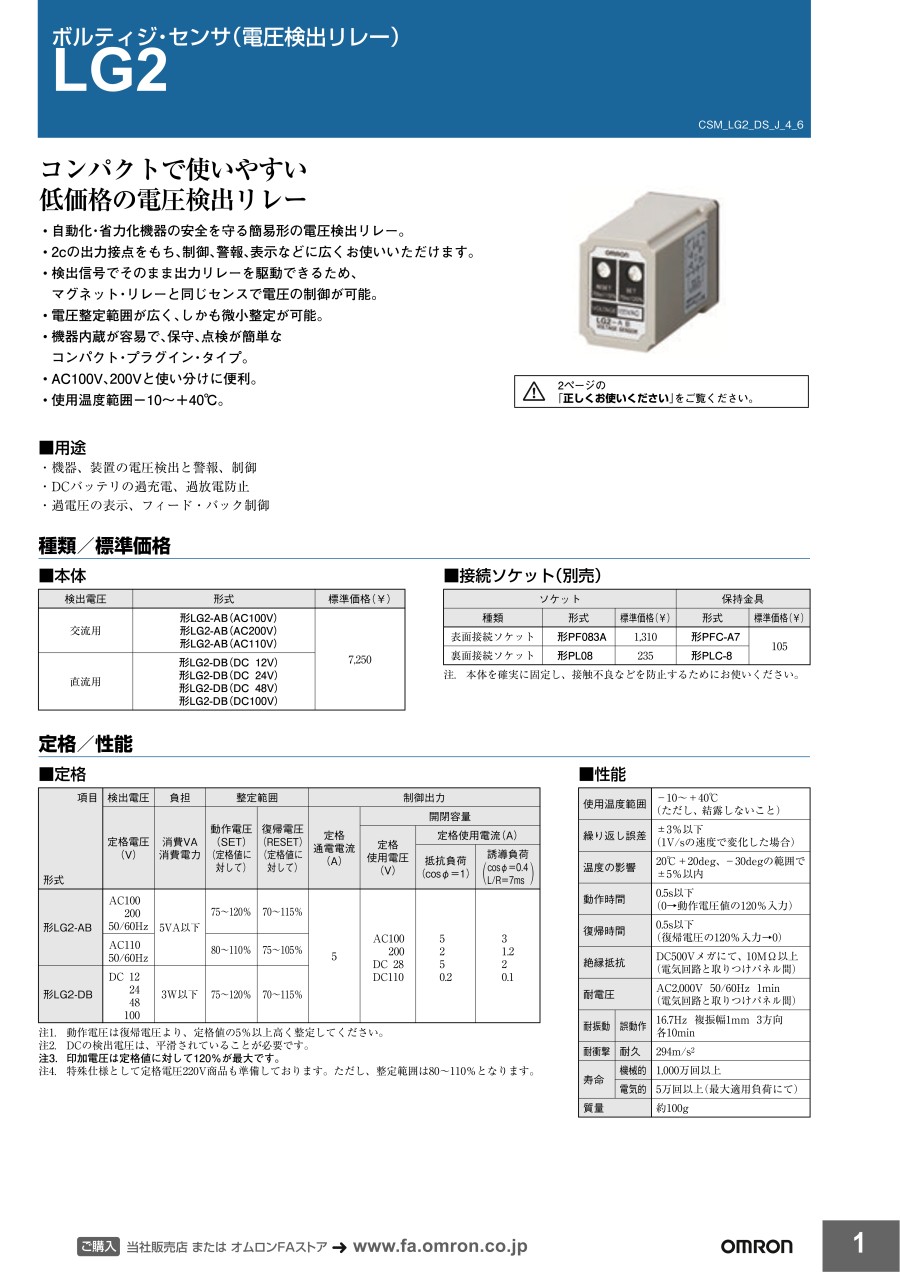

ボルティジ・センサ（電圧検出リレー） LG2の仕様

LG2-ABの外観

LG2-AB、-DBの外形図

LG2-AB、-DBの寸法図 単位：mm

形LG2と接続ソケット PF083A（別売）を装着した場合の寸法図 単位：mm

形LG2と接続ソケット PL08（別売）を装着した場合の寸法図 単位：mm

• LG2-AB：交流用
• LG2-DB：直流用

定格

注1. 動作電圧は復帰電圧より、定格値の5%以上高く整定してください。
注2. DCの検出電圧は、平滑されていることが必要です。
注3. 印加電圧は定格値に対して120%が最大です。
注4. 特殊仕様として定格電圧220V商品も準備しております。ただし、整定範囲は80～110%となります。

性能

端子配置／内部接続

本体の裏側から見た図

端子番号、（2）（7）の極性表示は、DC用（形LG2-DB）に適用する

本体の裏側から見た図

各部の名称

各部の名称図

設定方法
動作値

• 設定したい電圧を実際に入力した状態で、SETツマミを可変させ、リレーが動作する点に合わせる

復帰値

• リレー動作状態において、RESETツマミを左いっぱいに回し、入力電圧を復帰させたい電圧に合わせる。次にRESETツマミを徐々に右へ回してリレーが復帰する点に合わせる。
  注. 設定後、再度入力電圧を上下させて、動作、復帰の確認を行ってください。
• 形LG2を不足電圧検出としてご使用になる場合はRESETを動作値、SETを復帰値としてご使用になれます。ただし、リレーが常時ON状態となるため内部の温度上昇値が高くなり、製品寿命へ影響を与えますのでご注意ください。

使用上の注意

取りつけ

• できるだけ乾燥した、塵埃、SO2、H2S や有機ガスの少ない雰囲気中でお使いください。
• 取りつけ方向は、特に指定しませんが、振動、衝撃が加わらないように取りつけてください。
• このボルティジ・センサはサイリスタ制御、インバータ回路などへのご使用はできません。

接続

• 本体内部は半導体回路を使用しているため、DC仕様（形LG2-DB）のものについては、コイル端子の極性に十分、ご注意ください。
• 極端に大きなサージが加わった場合、故障、誤動作の原因となります。このような場合には、電源にサージ・アブソーバをつけてください。

ご使用について

• 電圧整定つまみには無理な力を加えないようにしてください。
• 直流用（形LG2-DB）には、平滑された電圧を印加してください。
