    商品情報

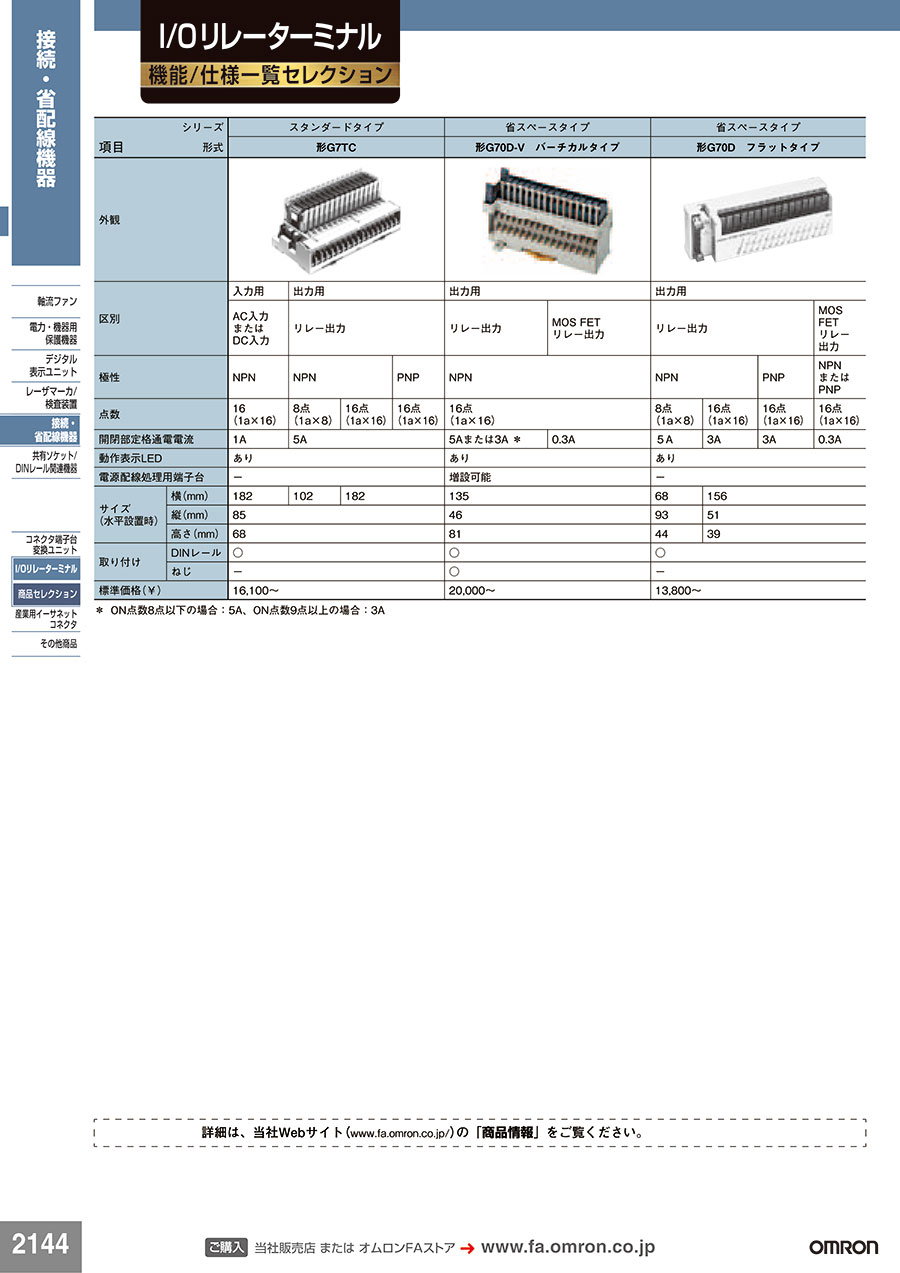

    製品仕様

    G70D-SOC08（フラットタイプ8点）

    G70D リレーターミナル:関連画像

    G70D-SOC08の外観

    G70D リレーターミナル:関連画像

    G70D-SOC08の寸法図 単位：mm

    性能

    項目形式
    形G70D-SOC08
    リレー出力
    接点構造8点（1a×8）
    接点機構シングル
    接触抵抗 *1100mΩ以下
    動作時間 *210ms以下
    復帰時間 *210ms以下
    最大開閉ひん度機械的18,000回/h
    定格負荷1,800回/h
    絶縁抵抗100MΩ以上（DC500Vメガにて）
    耐電圧コイル-接点間AC2,000V 1min
    同極接点間AC750V 1min
    異極接点間AC1,500V 1min
    耐振動耐久10～55～10Hz 片振幅0.5mm（複振幅1.0mm）
    誤動作10～55～10Hz 片振幅0.5mm（複振幅1.0mm）
    耐衝撃耐久300m/s2
    誤動作100m/s2
    耐ノイズ性電源ノーマル600V 10min パルス幅100ns～1μs
    電源コモン1.5kV 10min パルス幅100ns～1μs
    入力ライン巻き付け1.5kV 10min パルス幅100ns～1μs
    本体巻き付け600V 10min パルス幅100ns～1μs
    電源電圧変動範囲DC24V（-15%～+10%）
    消費電流 *3DC24V 約170mA以下
    ケーブル長さコントローラ-本機間5m以下（AWG28での参考値）
    本機-外部間負荷により決定ください
    LED表示色橙色
    コイルサージ吸収素子ダイオード
    使用周囲温度-10～+55℃
    使用周囲湿度35～85%RH
    保存温度範囲-20～+65℃
    取りつけ強度各方向に49Nの引張力を1s加えて損傷ないこと（ただし、レール方向は9.8N以上）
    端子強度締め付け強度0.98N・m
    引っ張り強度49N 1min
    質量約145g

    注.上記は初期における値です。

    • *1. 測定条件：DC5V 1A
    • *2. 周囲温度条件：+23℃
    • *3. 全点ON時の消費電流で、形G6Dのリレーコイル電流を含む値です。

    参考データ

    G70D リレーターミナル:関連画像

    耐久性曲線

    G70D リレーターミナル:関連画像

    開閉容量の最大値

    • 1.通電電流を5Aで使用する場合は、4点ONで使用してください。
    • 2.全点ON時における通電電流は、3Aで使用してください。

    注.本データは生産ラインの中からサンプリングした実測値を図に表したものであり、参考として扱ってください。
    これはリレーというものが大量生産されており、多少のバラツキを許容した上で使用することを原則としているからです。

    G70D-SOC16/FOM16（フラットタイプ16点）

    G70D リレーターミナル:関連画像

    G70D-SOC16/FOM16の外観

    G70D リレーターミナル:関連画像

    G70D-SOC16/FOM16の寸法図 単位：mm

    性能

    項目形式
    形G70D-SOC16（-1）
    リレー出力
    接点構造16点（1a×16）
    接点機構シングル
    接点材質Ag合金（Cdフリー材）
    接触抵抗 *1100mΩ以下
    動作時間 *210ms以下
    復帰時間 *210ms以下
    最大開閉ひん度機械的18,000回/h
    定格負荷1,800回/h
    絶縁抵抗100MΩ以上（DC500Vメガにて）
    耐電圧コイル-接点間、AC2,000V 1min
    耐ノイズ性電源ノーマル：600V 10min パルス幅100ns～1μs
    電源コモン：1.5kV 10min パルス幅100ns～1μs
    入力ライン巻き付け：1.5kV 10min パルス幅100ns～1μs
    本体巻き付け：600V 10min パルス幅100ns～1μs
    耐振動耐久10～55～10Hz 片振幅0.5mm（複振幅1.0mm）
    誤動作10～55～10Hz 片振幅0.375mm（複振幅0.75mm）
    耐衝撃耐久300m/s2
    誤動作100m/s2
    電源電圧変動範囲DC24V（-15%～+10%）
    消費電流 *3DC24V 約180mA
    ケーブル長コントローラ-本機間5m以下（AWG28での参考値）
    本機-外部間負荷により決定ください
    LED表示色動作表示用：橙色、電源用：緑色
    コイルサージ吸収素子ダイオード（600V、1A）
    使用周囲温度0～+55℃（ただし、氷結および結露しないこと）
    使用周囲湿度35～85%RH
    保存周囲温度-20～+65℃（ただし、氷結および結露しないこと）
    取りつけ強度各方向に49Nの引張力を1s加えて損傷ないこと（ただし、レール方向は9.8N以上）
    端子強度締め付け強度：0.78～0.98N・m
    引っ張り強度：49N 1min
    質量約200g

    性能

    項目形式
    形G70D-FOM16
    パワーMOS FETリレー出力
    接点構造16点（1a×16）
    絶縁方式フォト・ボル・カプラ
    動作時間6ms以下
    復帰時間10ms以下
    出力オン抵抗2.4Ω以下
    開路時漏れ電流10μA以下（DC125Vにて）
    絶縁抵抗100MΩ以上（DC500Vメガにて）
    耐電圧入力-出力間、 AC2,000V 1min
    耐ノイズ性電源ノーマル：600V 10min パルス幅100ns～1μs
    電源コモン：1.5kV 10min パルス幅100ns～1μs
    入力ライン巻き付け：1.5kV 10min パルス幅100ns～1μs
    本体巻き付け：600V 10min パルス幅100ns～1μs
    耐振動耐久10～55～10Hz 片振幅0.5mm（複振幅1.0mm）
    誤動作10～55～10Hz 片振幅0.375mm（複振幅0.75mm）
    耐衝撃耐久300m/s2
    誤動作100m/s2
    電源電圧変動範囲DC24V +10%、-15%
    消費電流 *3DC24V 約180mA
    ケーブル長コントローラ-本機間5m以下（AWG28での参考値）
    本機-外部間負荷により決定ください
    LED表示色動作表示用：橙色、電源用：緑色
    コイルサージ吸収素子ダイオード（600V、 1A）
    使用周囲温度0～+55℃（ただし、 氷結および結露しないこと）
    使用周囲湿度35～85%RH
    保存周囲温度-20～+65℃（ただし、 氷結および結露しないこと）
    取りつけ強度各方向に49Nの引張力を1s加えて損傷ないこと（ただし、 レール方向は9.8N以上）
    端子強度締め付け強度：0.78～0.98N・m
    引っ張り強度：49N 1min
    質量約200g

    注.上記は初期における値です。

    • ＊ 全点ON時の消費電流で、形G3DZの入力電流を含む値です。なお、外部負荷電流を含まない値です。

    G70D-VSOC16（バーチカルタイプ）

    G70D リレーターミナル:関連画像

    G70D-VSOC16の外観

    G70D リレーターミナル:関連画像

    G70D-VSOC16の寸法図 単位：mm

    性能

    項目形式
    形G70D-VSOC16
    リレー出力
    接点構造16点（1a×16）
    接点機構シングル
    接触抵抗 *1100mΩ以下
    動作時間 *210ms以下
    復帰時間 *210ms以下
    最大開閉ひん度機械的18,000回/h
    定格負荷1,800回/h
    絶縁抵抗100MΩ以上（DC500Vメガにて）
    耐電圧コイル-接点間、AC2,000V 1min
    耐ノイズ性電源ノーマル：600V 10min パルス幅100ns～1μs
    電源コモン：1.5kV 10min パルス幅100ns～1μs
    入力ライン巻き付け：1.5kV 10min パルス幅100ns～1μs
    本体巻き付け：600V 10min パルス幅100ns～1μs
    耐振動耐久10～55～10Hz 片振幅0.5mm（複振幅1.0mm）
    誤動作10～55～10Hz 片振幅0.375mm（複振幅0.75mm）
    耐衝撃耐久300m/s2
    誤動作100m/s2
    電源電圧変動範囲DC24V（-15%～+10%）
    消費電流 *3DC24V 約170mA
    ケーブル長コントローラ-本機間5m以下（AWG28での参考値）
    本機-外部間負荷により決定ください
    LED表示色橙色
    コイルサージ吸収素子ダイオード（600V、1A）
    使用周囲温度-25～+55℃（ただし、氷結および結露しないこと）
    使用周囲湿度45～85%RH
    保存周囲温度-25～+65℃（ただし、氷結および結露しないこと）
    取りつけ強度各方向に49Nの引張力を1s加えて損傷ないこと（ただし、レール方向は9.8N以上）
    端子強度締め付け強度：0.78～1.18N・m
    引っ張り強度：49N 1min
    質量約200g *4

    注.上記は初期における値です。

    • *1. 測定条件：DC5V 1A
    • *2. 周囲温度条件：+23℃
    • *3. 全点ON時の消費電流で、形G6Dのリレーコイル電流を含む値です。なお、外部負荷電流を含まない値です。
    • *4. 増設端子台装着時は、約315g

    リンクターミナル 16点リレー出力タイプ G70D-B7Aの仕様

    G70D リレーターミナル:関連画像

    G70D-R6R31-B7Aの外観

    G70D リレーターミナル:関連画像

    G70D-R6R31-B7Aの寸法図 単位：mm

    性能

    項目出力
    リレー出力
    接点構造16点（1a×16）
    接点機構シングル
    接点材質Agcdo
    接触抵抗 *1100mΩ以下
    動作時間10ms以下
    復帰時間10ms以下
    最大開閉ひん度機械的18,000回/h
    定格負荷1,800回/h
    絶縁抵抗100MΩ以上（DC500Vメガにて）
    耐電圧端子一括-外部間 AC1,000V 1min
    耐ノイズ性電源ノーマル：600V 10min パルス幅100ns～1μs
    電源コモン：1.5kV 10min パルス幅100ns～1μs
    伝送路巻き付け：1.5kV 10min パルス幅100ns～1μs
    本体巻き付け：600V 10min パルス幅100ns～1μs
    耐振動耐久10～55Hz 複振幅1.0mm X、Y、Z各方向 2h
    誤動作10～55Hz 複振幅0.75mm X、Y、Z各方向 2h
    耐衝撃耐久294m/s2
    誤動作100m/s2
    電源電圧変動範囲DC24V（-15%～+10%）
    消費電流 *2DC24V 約300mA
    ケーブル長本機-外部負荷により決定ください
    LED表示色動作表示用：橙色、電源用：緑色（エラー時に赤色）
    コイルサージ吸収素子ダイオード（400V、300mA）
    使用周囲温度0～+55℃
    使用周囲湿度35～85%RH
    保存周囲温度-20～+65℃
    取りつけ強度各方向に49Nの引張力を1s加えて損傷ないこと（ただし、レール方向は9.8N以上）
    端子強度締め付け強度：0.78～0.98N・m
    引っ張り強度：49N 1min
    質量約230g

    注.上記は初期における値です。

    • *1. 測定条件：DC5V 1A
    • *2. 全点ON時の消費電流で、形G6Dのリレーコイル電流を含む値です。なお、外部負荷電流、エラー出力電流をそれぞれ含まない値です。

    ※上記以外の仕様につきましては、カタログをご参照ください。

    型番リスト

    表示件数
  • 1
    • 型番
    G70D-FOM16 DC24
    G70D-SOC08 DC24
    G70D-SOC16 DC24
    G70D-VSOC16 DC24

    付加機能

    接続端子

    代表規格

    出力点数

    (点)

    内部のI/Oコモン線処理(極性、入出力形態等)

    制御出力

    		RoHS?最小発注数量
    無し
    コネクタ
    UL / CUL / CSA
    16
    NPN対応
    パワーMOS FETリレー出力
    -
    1個
    通信機能
    [端子台] 端子台
    -
    8
    NPN対応
    -
    10
    1個
    通信機能
    [端子台] 端子台
    -
    16
    NPN対応
    -
    10
    1個
    通信機能
    [端子台] 端子台
    UL / CSA
    16
    NPN対応
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    36,857円
    ( 40,543円 )
    1日目
    12,942円
    ( 14,236円 )
    1日目
    21,771円
    ( 23,948円 )
    1日目
    19,543円
    ( 21,497円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    8点、16点出力用リレーターミナルと16点リレー出力タイプリンクターミナル。
    【特長】
    ・G70D-SOC16/G70D-FOM16：幅156×奥行51×高さ39mmとコンパクトなサイズ
    ・G70D-SOC16/G70D-FOM16：負荷への配線は、中継端子台なしで端子台部から直接可能
    ・G70D-SOC08：コネクタケーブルで一括配線を実現
    ・G70D-SOC08：独立接点、ショートバーで簡単にコモン接続
    ・G70D-SOC08/G70D-SOC16/G70D-FOM16：コイルサージ吸収用ダイオード内蔵
    ・G70D-SOC16/G70D-FOM16：I/O信号のON・OFFが一目でわかる動作表示用LEDつき
    ・G70D-SOC16/G70D-FOM16：リレー取りはずし工具つき
    ・共通：DINレール取りつけ、ねじ取りつけ共用
