CompoNet ビットスレーブ(コネクタタイプ) CRT1B-□D02JS/□D04JS

CompoNet ビットスレーブ(コネクタタイプ) CRT1B-□D02JS/□D04JS
  • 数量スライド割引
比較リストに追加いただけるのは最大6件までです。

通常単価(税別):
5,789円~
通常出荷日:
1日目~

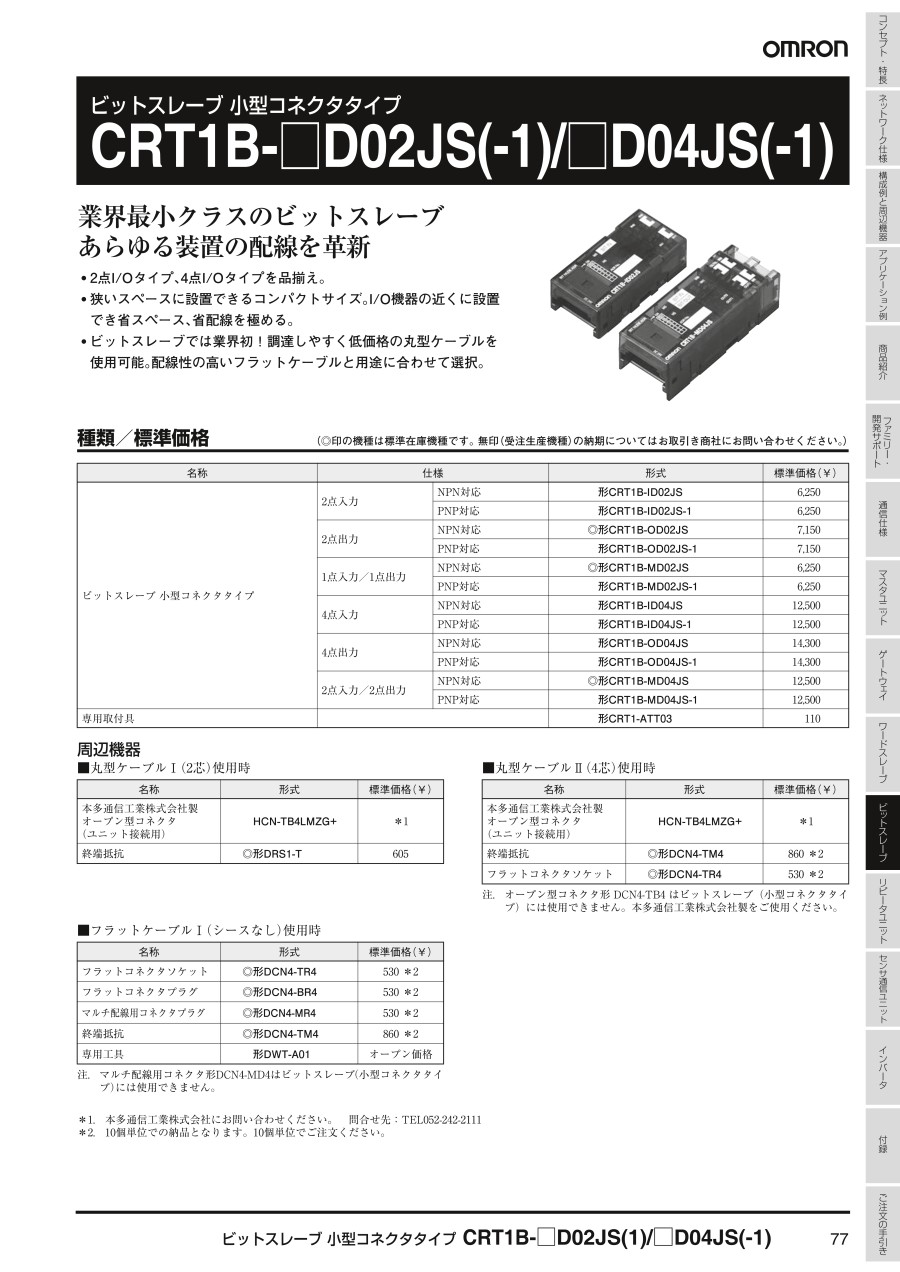

ビットスレーブ 小型コネクタタイプ。
【特長】
・2点I/Oタイプ、4点I/Oタイプを品揃え。
・狭いスペースに設置できるコンパクトサイズ。I/O機器の近くに設置でき省スペース、省配線を極める。
・調達しやすい丸型ケーブルを使用可能。配線性の高いフラットケーブルと用途に合わせて選択。

(i)ご注意

  • 【SDカードのプロモーション】
    1、パナソニック ミスミ限定 産業用micro SDカード2GBはこちら
    2、パナソニック 長寿命・高性能・高品質 SDカード512MB~16GB はこちら
    3、トランセンド 安価品 SDカード4GB~32GBはこちら

PDF

型番

2 の型番候補があります候補を表示

ビットスレーブ(コネクタタイプ)CRT1B-MD02JS/MD04JSの仕様

形CRT1B-MD02JSの各部の名称と機能

形CRT1B-MD02JSの各部の名称と機能

1点入力/1点出力ユニット(入力部仕様)

項目仕様・性能
形式形CRT1B-MD02JS
入出力点数入力1点
内部I/Oコモン線処理NPN対応
ON電圧DC10.5V以上(各入力端子とV間)
OFF電圧-
OFF電流1.0mA以下
入力電流3.0mA以上/点(DC10.5V時)
センサ電源電圧通信電源電圧+0V(Max)
通信電源電圧-1V(Min)
ON遅延時間1.5ms以下
OFF遅延時間1.5ms以下
コモン当たりの回路数1点/コモン
センサ電源短絡検知検知機能なし
絶縁方式非絶縁
入力表示LED表示(黄)
保護構造IEC 規格 IP20
取り付け方法専用取付具(形CRT1-ATT03)による、M4ねじ取り付け
給電タイプネットワーク給電タイプ
通信電源消費電流*25mA以下(DC24V時)30mA以下(DC14V時)
入力接続機器供給電流50mA/1点 (G端子)
質量16g以下

1点入力/1点出力ユニット(出力部仕様)

項目仕様・性能
形式形CRT1B-MD02JS
入出力点数出力1点
内部I/Oコモン線処理NPN対応
定格出力電流0.1A/点
負荷電源電圧通信電源電圧+0V(Max)
通信電源電圧-1.2V(Min)
残留電圧1.2V以下
(DC0.1A、各出力端子とG間)
漏れ電流0.1mA以下
ON遅延時間0.5ms以下
OFF遅延時間1.5ms以下
コモン当たりの回路数1点/コモン
外部負荷短絡検知検知機能なし
絶縁方式非絶縁
出力表示LED表示(黄)
保護構造IEC 規格 IP20
取り付け方法専用取付具(形CRT1-ATT03)による、M4ねじ取り付け
給電タイプネットワーク給電タイプ
出力接続機器供給電流30mA/1点(G端子)
  • ※ 入力が全点OFFで入力機器の消費電流を含まない、ビットスレーブ本体の通信用消費電流です。センサへのI/O電源の供給にも通信電源を使用するため、センサの消費電流や接続台数を追加消費電流として検討してください。 通信電源の消費電流は、次式で表されます。 通信電源の消費電流=ビットスレーブ本体の上記通信用消費電流+(ビットスレーブの上記入力電流×使用点数)+(センサの消費電流×使用センサ数)。
形CRT1B-MD04JSの各部の名称と機能

形CRT1B-MD04JSの各部の名称と機能

2点入力/2点出力ユニット(入力部仕様)

項目仕様・性能
形式形CRT1B-MD04JS
入出力点数入力2点
内部I/Oコモン線処理NPN対応
ON電圧DC10.5V以上(各入力端子とV間)
OFF電圧-
OFF電流1.0mA以下
入力電流3.0mA以上/点(DC10.5V時)
センサ電源電圧通信電源電圧+0V(Max)
通信電源電圧-1V(Min)
ON遅延時間1.5ms以下
OFF遅延時間1.5ms以下
コモン当たりの回路数2点/コモン
センサ電源短絡検知検知機能なし
絶縁方式非絶縁
入力表示LED表示(黄)
保護構造IEC 規格 IP20
取り付け方法専用取付具(形CRT1-ATT03)による、M4ねじ取り付け
給電タイプネットワーク給電タイプ
通信電源消費電流*35mA以下(DC24V時)40mA以下(DC14V時)
入力接続機器供給電流50mA/1点 (G端子)
質量21g以下

2点入力/2点出力ユニット(出力部仕様)

項目仕様・性能
形式形CRT1B-MD04JS
入出力点数出力2点
内部I/Oコモン線処理NPN対応
定格出力電流0.1A/点
負荷電源電圧通信電源電圧+0V(Max)
通信電源電圧-1.2V(Min)
残留電圧1.2V以下
(DC0.1A、各出力端子とG間)
漏れ電流0.1mA以下
ON遅延時間0.5ms以下
OFF遅延時間1.5ms以下
コモン当たりの回路数2点/コモン
外部負荷短絡検知検知機能なし
絶縁方式非絶縁
出力表示LED表示(黄)
保護構造IEC 規格 IP20
取り付け方法専用取付具(形CRT1-ATT03)による、M4ねじ取り付け
給電タイプネットワーク給電タイプ
出力接続機器供給電流30mA/1点(G端子)
  • ※ 入力が全点OFFで入力機器の消費電流を含まない、ビットスレーブ本体の通信用消費電流です。センサへのI/O電源の供給にも通信電源を使用するため、センサの消費電流や接続台数を追加消費電流として検討してください。 通信電源の消費電流は、次式で表されます。 通信電源の消費電流=ビットスレーブ本体の上記通信用消費電流+(ビットスレーブの上記入力電流×使用点数)+(センサの消費電流×使用センサ数)。

配線図

  • ※ 光電スイッチと近接スイッチのJIS規格の改定に伴い、芯線の色が変更されています。( )内は旧芯線色です。
    I/Oコネクタは、小型コネクタ(日本圧着端子製造社製 XAシリーズコネクタ)を使用します。
    下図は、ケーブル側コネクタのケーブル差込み方向からを示しています。
入力コネクタの配線図

入力コネクタの配線図

出力コネクタの配線図

出力コネクタの配線図

外形寸法図



(単位:mm)



形CRT1B-MD02JSの外形寸法図

形CRT1B-MD02JSの外形寸法図



(単位:mm)



形CRT1B-MD04JSの外形寸法図

形CRT1B-MD04JSの外形寸法図

型番

CRT1B-MD02JS

CRT1B-MD04JS

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?入力点数
(点)
出力点数
(点)

5,789円

1個

お見積り

101 1

11,899円

1個あり

1日目

102 2

Loading...

  1. 1


商品担当おすすめ

MELSEC-F FX3Gシリーズ シーケンサ CPU 画像

MELSEC-F FX3Gシリーズ シーケンサ CPU

三菱電機

オールインワンの使いやすさと柔軟な拡張性を備えています。機能拡張ボードを2台接続可能です(14点、24点タイプは1台のみ接続可能)。

MELSEC-F 入出力増設ブロック 画像

MELSEC-F 入出力増設ブロック

三菱電機

基本/電源ユニットから電源供給を受ける入出力増設ブロックです。基本ユニットや増設ユニットの後段に接続することが可能です。

MELSEC-Fシリーズ メモリバックアップ用バッテリ 画像

MELSEC-Fシリーズ メモリバックアップ用バッテリ

三菱電機

当メーカーのマイクロシーケンサのMELSEC-Fシリーズ、メモリバックアップ用バッテリです。

基本情報

種類 スレーブ局 制御系ネットワーク種類 CompoNet 付加機能 入出力 / 通信機能
接続端子 コネクタ 代表規格 CE / UL / CUL / CSA 内部のI/Oコモン線処理(極性、入出力形態等) NPN対応
