分散型電源対応系統連系用複合継電器 K2ZC-N

カタログ |

通常単価(税別): 28,037円～219,518円

税込単価: 30,841円～241,470円

通常出荷日：1日目

分散型電源対応の系統連系用複合継電器。【特長】・分散型電源を電力系統に連系するための保護継電器がさらに...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

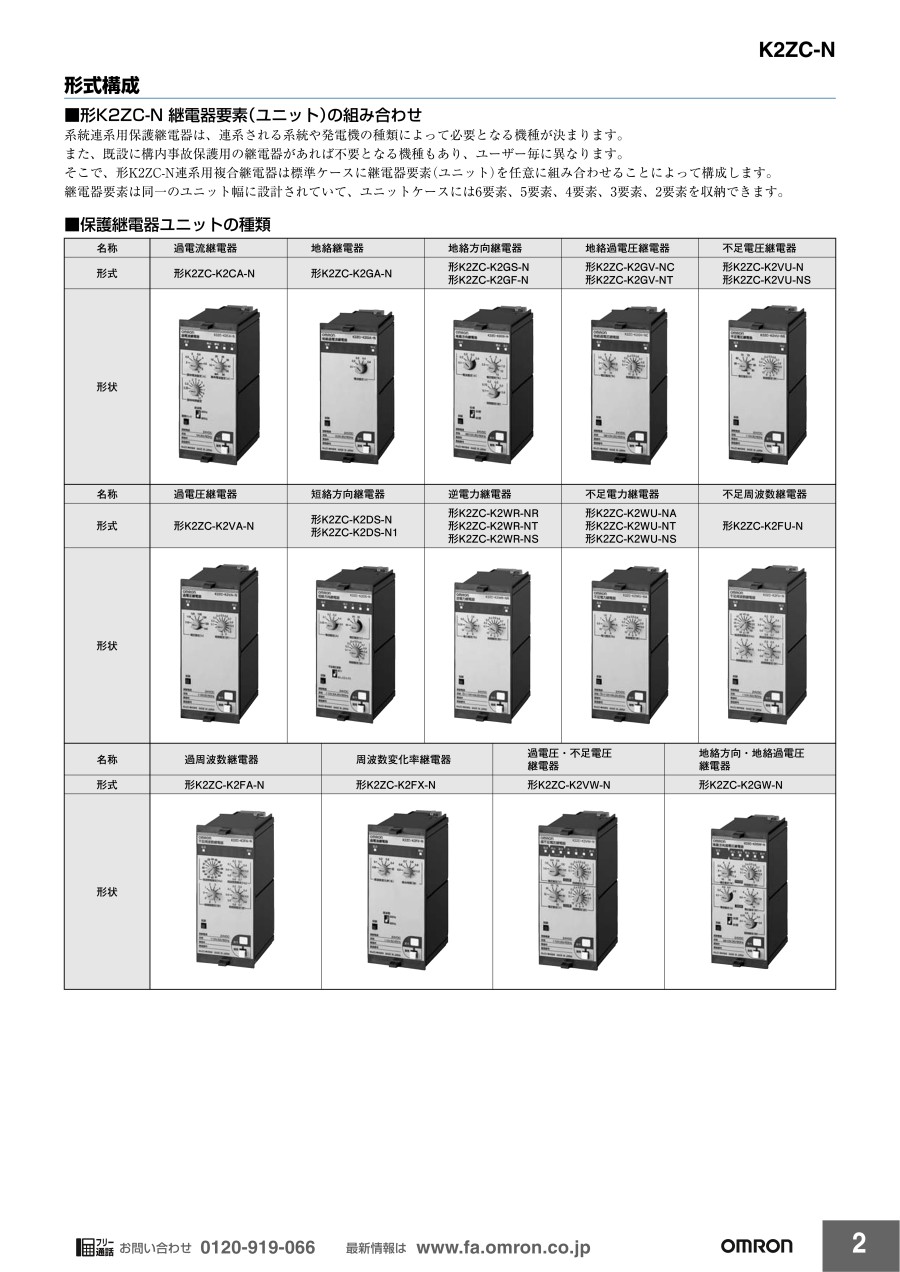

分散型電源対応系統連系用複合継電器 K2ZC-Nの仕様

K2ZC-K2CA-N
過電流継電器の外観

K2ZC-K2GA-N
地絡継電器の外観

K2ZC-K2GS-N/K2ZC-K2GF-N
地絡方向継電器の外観

K2ZC-K2GV-NT
地絡過電圧継電器の外観

K2ZC-K2VU-N/NS
不足電圧継電器の外観

K2ZC-K2VA-N
過電圧継電器の外観

K2ZC-K2DS-N
短絡方向継電器の外観

K2ZC-K2WR-NR/NT/NS
逆電力継電器の外観

K2ZC-K2WU-NA/NT
不足電力継電器の外観

K2ZC-K2FU-N
不足周波数継電器の外観

K2ZC-K2FA-N
過周波数継電器の外観

K2ZC-K2VW-N
過電圧・不足電圧継電器の外観

この製品の特長

エネルギーの総合効率を高めるコージェネレーションシステムや、自然エネルギーを利用する風力発電など、分散型電源の普及が進んできている。本継電器は、分散型電源における需要家内事故や分散型電源と連系する電力線事故を検知して、系統・システムを保護する保護継電器。
本継電器は資源エネルギー庁から示された「系統連系技術要件ガイドライン」に記載されている機種・機能を満足し、最適な保護システムを構築することができる。
継電器をロックするロック端子を全機種に搭載。
配線容易なカバー付き2段チドリ端子台を採用。

定格

項目	機種	OCR-H （51）	OCGR （51G）	DGR （67G）		OVGR （64）	UVR （27）		OVR （59）	DSR （67S）
	名称	過電流継電器	地絡過電流継電器	地絡方向継電器		地絡過電圧継電器	不足電圧継電器		過電圧継電器	短絡方向継電器
	名称	過電流継電器	地絡過電流継電器	地絡方向継電器		地絡過電圧継電器	三相用	単相用	過電圧継電器	短絡方向継電器
	準拠規格	JIS C 4602	JIS C 4601	JIS C 4609	JEM 1336	JEC 2511	JEC 2511		JEC 2511	JEC 2500
	形式	形K2ZC-K2CA-N	形K2ZC-K2GA-N	形K2ZC-K2GS-N	形K2ZC-K2GF-N	形K2ZC-K2GV-NT	形K2ZC-K2VU-N	形K2ZC-K2VU-NS	形K2ZC-K2VA-N	形K2ZC-K2DS-N
目的		構内過負荷・短絡事故	構内地絡事故（無方向性）	構内地絡事故（方向性 ZPD）	構内地絡事故（方向性 EVT）	系統地絡事故（EVT）	系統短絡事故・停電		異常過電圧	系統短絡事故
定格電圧		-		3810V （6600V電路完全地絡電圧）	AC110/190V		AC110V
定格電流		AC5A	定格零相1次電流 AC0.2A			-				AC5A
定格周波数		50、60Hz切替え	50/60Hz（共用）
動作値整定範囲		限時電流： 2-2.5-3-3.5- 4-4.5-5-6A 瞬時電流： 10-15-20-25- 30-40-50- 60A-除外	零相電流： 0.1-0.2-0.3- 0.4-0.6A	零相電流： 0.1-0.2-0.3- 0.4-0.6A 零相電圧： 2.5-3-4-5-6- 7.5-10-15％位相： 30-60度	零相電流： 0.2-0.4-0.6- 0.8-1A 零相電圧： 5-10-15-20- 25-30V 位相：遅れ40度～進み140 度固定	零相電圧： 5-10-15-20- 25-30-35- 40V	不足電圧： 60-65-70-75-80-85-90-95V		過電圧： 110-115- 120-125- 130-135- 140V	電流： 0.05-0.1- 0.2-0.3-0.4- 0.5A 不足電圧： 80-85-90 -95V
動作時間整定範囲		0.25-0.5-1-2- 3-4-5-6-7-8-9- 10	0.2s	0.1-0.15-0.2- 0.3-0.4-0.6s	0.1-0.2-0.3- 0.4-0.5-0.6- 0.7-0.8-0.9- 1-1.5-2s	0.1-0.2-0.3-0.4-0.5-0.6-0.7- 0.8-0.9-1-2-4-6-8-10s			0.1-0.2-0.3- 0.4-0.5-0.6- 0.7-0.8-0.9- 1-1.5-2-5s	0.1-0.2-0.3-0.4-0.5-0.6-0.7- 0.8-0.9-1-1.5-2s
制御電源 *1		DC24V（+30％、-20％）
消費電流 *2		130mA
入力回路定格値消費電力		0.5VA（5A時）	-		1VA（190V時）		0.5VA（110V時）			0.5VA（5A時） 0.5VA（110V時）
接点出力		トリップ用リレー：1c 警報用リレー：1a *3
接点容量		閉路容量 DC220V 10A 1000回（L/R=0ms 通電時間 0.3s） DC110V 15A 1000回（L/R=0ms 通電時間 0.3s）開路容量 DC30W（最大電圧 110V、最大電流 1A）1000回（L/R=25ms） AC80VA（最大電圧 220V、最大電流 1A）1000回（cosΦ=0.1）
質量（約）		450g				450g	400g			500g
関連機器		市販CT	零相変流器形OTG-N、形OTG-D	零相変流器形OTG-N、形OTG-D 零相電圧検出装置形VOC-1MS2	零相変流器形OTG-N、形OTG-D 市販EVT	市販EVT	市販PT			市販PT、市販CT

項目	機種	RPR （67P）			UPR （91L）		UFR （95L）	OFR （95H）	UVR+OVR （27+59）
	名称	逆電力継電器			不足電力継電器		不足周波数継電器	過周波数継電器	過電圧・不足電圧継電器
	名称	三相平衡負荷用	三相不平衡負荷用	単相用	三相平衡負荷用	三相不平衡負荷用	不足周波数継電器	過周波数継電器	過電圧・不足電圧継電器
	準拠規格	JEC 2500			JEC 2500		JEC 2500	JEC 2500	JEC 2511
	形式	形K2ZC-K2WR-NR	形K2ZC-K2WR-NT	形K2ZC-K2WR-NS	形K2ZC-K2WU-NA	形K2ZC-K2WU-NT	形K2ZC-K2FU-N	形K2ZC-K2FA-N	形K2ZC-K2VW-N
目的		逆潮流防止			系統短絡事故・停電		上位送電線事故	異常過周波数	系統短絡事故・停電・異常過電圧
定格電圧		AC110V
定格電流		AC5A					-
定格周波数		50/60Hz（共用）
動作値整定範囲		逆電力： 0.25-0.5-1-1.5-2-3-4-6-8-10％ *4			不足電力： 0.5-1-1.5-2-3-4-5-6-8-10％ *4		周波数： 45.0～60.9Hz 0.1Hzステップ *5	周波数： 50.0～65.9Hz 0.1Hzステップ *5	UVR 不足電圧： 60-65-70-75-80-85-90-95V
動作値整定範囲		逆電力： 0.25-0.5-1-1.5-2-3-4-6-8-10％ *4			不足電力： 0.5-1-1.5-2-3-4-5-6-8-10％ *4		周波数： 45.0～60.9Hz 0.1Hzステップ *5	周波数： 50.0～65.9Hz 0.1Hzステップ *5	OVR 過電圧： 110-115-120-125-130-135-140V
動作時間整定範囲		0.1-0.2-0.3-0.4-0.5-0.6-0.7-0.8-0.9-1-2-4-6-8-10s					0.1-9.9s 0.1sステップ		UVR 0.1-0.2-0.3-0.4-0.5-0.6-0.7-0.8-0.9-1-2-4-6-8-10s
動作時間整定範囲		0.1-0.2-0.3-0.4-0.5-0.6-0.7-0.8-0.9-1-2-4-6-8-10s					0.1-9.9s 0.1sステップ		OVR 0.1-0.2-0.3-0.4-0.5-0.6-0.7-0.8-0.9-1-1.5-2-5s
制御電源 *1		DC24V（+30％、-20％）
消費電流 *2		130mA							150mA
入力回路定格値消費電力		0.5VA（5A時） 0.5VA（110V時）					0.5VA（110V時）
接点出力		トリップ用リレー：1c 警報用リレー：1a *3							UVR要素：1a OVR要素：1a
接点容量		閉路容量 DC220V 10A 1000回（L/R=0ms 通電時間 0.3s） DC110V 15A 1000回（L/R=0ms 通電時間 0.3s）開路容量 DC30W（最大電圧 110V、最大電流 1A）1000回（L/R=25ms） AC80VA（最大電圧 220V、最大電流 1A）1000回（cosΦ=0.1）
質量（約）		450g					400g
関連機器		市販PT、市販CT					市販PT

*1制御電源がDC100/110Vの場合は、別売の形K2ZC-PS電源アダプタ、または形K2ZC-PSU-N電源アダプタユニットが必要になります。
*2定格電圧（DC24V）を印加し、継電器が動作した状態の値です。
*3最小適用負荷はDC24V 40mAです。
*4定格電力953W（=√3×110V×5A）に対する％を示します。
*5電圧入力が20V以下では、周波数判定を行いません。

性能

項目	機種	OCR-H （51）	OCGR （51G）	DGR （67G）		OVGR （64）	UVR （27）		OVR （59）	DSR （67S）
	名称	過電流継電器	地絡過電流継電器	地絡方向継電器		地絡過電圧継電器	不足電圧継電器		過電圧継電器	短絡方向継電器
	名称	過電流継電器	地絡過電流継電器	地絡方向継電器		地絡過電圧継電器	三相用	単相用	過電圧継電器	短絡方向継電器
	形式	形K2ZC-K2CA-N	形K2ZC-K2GA-N	形K2ZC-K2GS-N	形K2ZC-K2GF-N	形K2ZC-K2GV-NT	形K2ZC-K2VU-N	形K2ZC-K2VU-NS	形K2ZC-K2VA-N	形K2ZC-K2DS-N
	動作値誤差		限時電流： ±10％瞬時電流： ±15％	零相電流： ±10％	零相電流： ±10％零相電圧： ±25％位相： ±15度	零相電流： ±10％零相電圧： ±15％位相：遅れ40 ±15度	零相電圧： ±5％	不足電圧： ±5％		過電圧： ±5％	電流： ±10％不足電圧： ±10％位相：進み130±15度、遅れ90±15度
動作時間誤差		限時要素： 10s±17％（時間目盛10s、 300％過電流）瞬時要素： 0.05s以下（200％過電流）	0.2s整定 130％印加： 0.1～0.3s 400％印加： 0.1～0.2s	0.2s整定 130％印加： 0.1～0.3s 400％印加： 0.1～0.2s その他の整定： ±10％（最小誤差±50ms）	±10％（最小誤差±50ms）	±10％（最小誤差±50ms）
制御電源の影響		限時電流： ±5％瞬時電流： ±5％	零相電流： ±10％	零相電流： ±10％零相電圧： ±10％位相： ±5度		零相電圧： ±5％	不足電圧： ±5％		過電圧： ±5％	電流： ±10％不足電圧： ±10％位相： ±5度
温度の影響		限時電流： ±20％瞬時電流： ±20％	零相電流： ±15％	零相電流： ±15％零相電圧： ±15％位相： ±10度		零相電圧： ±5％	不足電圧： ±5％		過電圧： ±5％	電流： ±10％不足電圧： ±10％位相： ±10度
周波数の影響		限時電流： ±20％瞬時電流： ±20％	零相電流： ±15％	零相電流： ±15％零相電圧： ±15％位相： ±15度		零相電圧： ±15％（±5Hz）	不足電圧： ±15％（±5Hz）		過電圧： ±15％（±5Hz）	電流： ±10％不足電圧： ±10％位相： ±10度
過負荷耐量		100A 250ms 2回	-				電圧入力： 126.5V 3h 1回 137.5V 10s 1回 140V整定時 161V 3h 1回 175V 10s 1回			電圧入力： 126.5V 3h 1回 137.5V 10s 1回電流入力： 200A 1s 2回
耐振動（誤動作）		振動数10Hz 複振幅 5mm（前後、左右）2.5mm（上下）各方向 30s 振動数16.7Hz 複振幅0.4mm（前後、左右、上下）各方向 600s
耐衝撃（耐久）		加速度 300m/s² 3方向各3回
絶縁抵抗		電気回路と外箱間 100MΩ以上、電気回路相互間 100MΩ以上
耐電圧		電気回路と外箱間 2000V 1min、電気回路相互間 2000V 1min
雷インパルス耐電圧		電気回路と外箱間 4500V、電気回路相互間 4500V 1.2/50μs波正負極性別に各3回

項目	機種	RPR （67P）			UPR （91L）		UFR （95L）	OFR （95H）	UVR+OVR （27+59）
	名称	逆電力継電器			不足電力継電器		不足周波数継電器	過周波数継電器	過電圧・不足電圧継電器
	名称	三相平衡負荷用	三相不平衡負荷用	単相用	三相平衡負荷用	三相不平衡負荷用	不足周波数継電器	過周波数継電器	過電圧・不足電圧継電器
	形式	形K2ZC-K2WR-NR	形K2ZC-K2WR-NT	形K2ZC-K2WR-NS	形K2ZC-K2WU-NA	形K2ZC-K2WU-NT	形K2ZC-K2FU-N	形K2ZC-K2FA-N	形K2ZC-K2VW-N
動作値誤差		逆電力：整定値の95±5％	逆電力：整定値の95±10％	逆電力：整定値の95±5％	不足電力：整定値の105±5％	不足電力：整定値の105±10％	周波数： ±0.1Hz		不足電圧： ±5％過電圧： ±5％
動作時間誤差		±10％（最小誤差±50ms）							±10％（最小誤差±50ms）
制御電源の影響		逆電力：±5％	逆電力：±10％	逆電力：±5％	不足電力：±10％		周波数：±0.1Hz		不足電圧： ±5％過電圧： ±5％
温度の影響		逆電力：±20％			不足電力：±20％		周波数：±0.1Hz		不足電圧： ±5％過電圧： ±5％
周波数の影響		逆電力：±10％			不足電力：±10％		-		不足電圧： ±15％不過電圧： ±15％（±5Hz）
過負荷耐量		電圧入力： 126.5V 3h 1回 137.5V 10s 1回電流入力： 200A 1s 2回					電圧入力： 126.5V 3h 1回 137.5V 10s 1回
耐振動（誤動作）		振動数10Hz 複振幅 5mm（前後、左右）2.5mm（上下）各方向 30s 振動数16.7Hz 複振幅0.4mm（前後、左右、上下）各方向 600s
耐衝撃（耐久）		加速度 300m/s² 3方向各3回
絶縁抵抗		電気回路と外箱間 100MΩ以上、電気回路相互間 100MΩ以上
耐電圧		電気回路と外箱間 2000V 1min、電気回路相互間 2000V 1min
雷インパルス耐電圧		電気回路と外箱間 4500V、電気回路相互間 4500V 1.2/50μs波正負極性別に各3回

各部の名称

代表例：形K2ZC-K2CA-Nの構造図

No.	名称	機能
（1）	電源表示（緑色LED）	制御電源オンで点灯。
（2）	検出表示（橙色LED）	整定値を超えたときに点灯。
（3）	瞬時要素動作表示（橙色LED）	瞬時要素で動作したときに点灯。
（4）	動作相表示（橙色LED）	事故が発生した相を表示。（自動復帰）
（5）	限時電流整定タップ	動作値を整定。
（6）	瞬時電流整定タップ	動作値を整定。
（7）	限時動作時間整定タップ	動作時間を整定。
（8）	周波数切替スイッチ	入力周波数を設定。
（9）	動作ロックスイッチ	瞬時動作試験時に使用。
（10）	動作表示（赤色LED）	事故によりトリップしたときに点灯。（手動復帰）
（11）	表示復帰スイッチ	（10）の動作表示を消灯。
（12）	端子台	配線しやすい2段千鳥配置。
（13）	端子カバー	作業の安全を確保。

注意・禁止事項

※上記以外の製品情報につきましては、メーカーカタログを参照ください。
