オムロン

セーフティ・リレーユニット G9SA/G9SB

カタログ |

通常単価(税別): 17,666円～36,861円特別価格

税込単価: 19,433円～40,547円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～1日目一部当日出荷可能

【特長】＜超薄型セーフティ・リレーユニットG9SB＞・幅17.5mmで、2極、3極を品揃え。また、幅2...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

セーフティ・リレーユニット G9SAの仕様について

主接点	補助接点	入力ch数	定格電圧	形式
3a	1b	1ch、2ch共用	AC/DC24V	形G9SA-301
3a			AC100～240V	形G9SA-301
5a			AC/DC24V	形G9SA-501
5a			AC100～240V	形G9SA-501

非常停止ユニット

主接点	オフディレー接点	補助接点	入力ch数	オフディレー時間	定格電圧	形式
3a	2a	1b	1ch、2ch 共用	7.5秒	AC/DC24V	形G9SA-321-T075
				15秒	AC/DC24V	形G9SA-321-T15
				30秒	AC/DC24V	形G9SA-321-T30

非常停止ユニットオフディレー付き
オフディレー時間は、15段階で可変。次の時間が設定可能。
T075：0.5／1／1.5／2／2.5／3／3.5／4／4.5／5／5.5／6／6.5／7／7.5秒
T15：1／2／3／4／5／6／7／8／9／10／11／12／13／14／15秒
T30：2／4／6／8／10／12／14／16／18／20／22／24／26／28／30秒

セーフティ・リレーユニット G9SBの仕様について

主接点	補助接点	入力ch数	リセットモード	入力タイプ	定格電圧	形式
2a	なし	2ch	オート	インバース	AC/DC24V	形G9SB-2002-A
		1ch、2ch	オート	プラスコモン		形G9SB-200-B
		2ch	マニュアル	インバース		形G9SB-2002-C
		1ch、2ch	マニュアル	プラスコモン		形G9SB-200-D
3a	1b	なし（電源直切り）	オート	--	DC24V	形G9SB-3010
		2ch		インバース	AC/DC24V	形G9SB-3012-A
		1ch、2ch		プラスコモン		形G9SB-301-B
		2ch	マニュアル	インバース		形G9SB-3012-C
		1ch、2ch	マニュアル	プラスコモン		形G9SB-301-D

インバース入力タイプは、おもにメカニカルスイッチの2ch入力時に使用。
プラスコモン入力タイプは、おもにセーフティセンサ入力時、またはメカニカルスイッチの1ch入力時に使用。

※ 形G9SB-3010は、電源両切りにより、安全カテゴリ3に適用できます。

定格

形式	形G9SA-301	形G9SA-501	形G9SA-321-T□
電源電圧	AC/DC24V：AC24V　50/60Hz/DC24V、AC100～240V：AC100～240V 50/60Hz
許容電圧変動範囲	電源電圧の−15%　+10%
消費電力	AC/DC24V ：5.7VA/1.7W以下 AC100～240V ：9VA以下	AC/DC24V ：7.4VA/2.6W以下 AC100～240V ：11VA以下	AC/DC24V ：8.6VA/3.3W以下

電源部／G9SAタイプ

形式	形G9SB-200□-□	形G9SB-3010	形G9SB-301□-□
電源電圧	AC/DC24V：AC24V　50/60Hz/DC24	DC24V	AC/DC24V：AC24V　50/60Hz/DC24
許容電圧変動範囲	電源電圧の−15%　+10%
消費電力	2.9VA/1.4W以下	1.7W以下	3.6VA/1.7W以下

電源部／G9SBタイプ

形式	形G9SA-301/321-T□	形G9SA-501
入力電流	40mA以下	60mA以下

入力部／G9SAタイプ

形式	形G9SB-200□-□	形G9SB-3010	形G9SB-301□-□
入力電流	25mA以下	60mA以下※	30mA以下

入力部／G9SBタイプ

※ A1、A2端子の電流です。

形式	形G9SA-301/501/321-T□
負荷	抵抗負荷
定格負荷	AC250V　5A、DC30V 5A
定格通電電流	5A

開閉部／G9SAタイプ

形式	形G9SB-200□-□、形G9SB-3010、形G9SB-301□-□
負荷	抵抗負荷
定格負荷	AC250V　5A、DC 30V 5A
定格通電電流	5A

開閉部／G9SBタイプ

性能

絶縁抵抗	出力異極間	100MΩ以上 DC500Vメガ
形式		形G9SA-301	形G9SA-501/321-T□
接触抵抗		100mΩ
動作時間		30ms以下
応答時間		10ms以下
定格絶縁電圧(Ui)		AC250V
インパルス耐電圧(Uimp)		4kV
絶縁抵抗	入出力間	100MΩ以上 DC500Vメガ
耐電圧	入出力間	AC2500V 1min
耐電圧	出力異極間	AC2500V 1min
耐振動		10～55～10Hz　片振幅0.375mm（複振幅0.75mm）
耐衝撃	耐久	300m/s²
耐衝撃	誤動作	100m/s²
耐久性	機械的	500万回以上（開閉ひん度7,200回/h）
耐久性	電気的	10万回以上（定格負荷、開閉ひん度1,800回/h）
故障率 P水準（参考値）		DC5V　1mA
使用周囲温度		−25～＋55 ℃（ただし、氷結および結露しないこと）
使用周囲湿度		35～85%RH
端子締めつけ強度		0.6N・m
質量		約210g	約270g

測定条件：DC5V 1A電圧降下法による。
バウンス時間を含みません。
応答時間は、入力がオフになった後、主接点がオフするまでの時間で、バウンス時間を含みます。
測定条件：DC500V絶縁抵抗計にて耐電圧の項と同じ箇所を測定。
耐久性の条件は、周囲温度15～35℃、周囲湿度25～75%RHです。
AC／DC24Vタイプの質量です。AC100～240Vタイプの質量は、プラス約20gです。

絶縁抵抗	出力異極間	100MΩ以上 DC500Vメガ
形式		形G9SB-200□-□	形G9SB-3010	形G9SB-301□-□
接触抵抗		100mΩ
動作時間		30ms以下
応答時間		10ms以下
定格絶縁電圧(Ui)		AC250V
インパルス耐電圧(Uimp)		4kV
絶縁抵抗	入出力間	100MΩ以上 DC500Vメガ
耐電圧	入出力間	AC2500V 1min
耐電圧	出力異極間	AC2500V 1min
耐振動		10～55～10Hz　片振幅0.375mm（複振幅0.75mm）
耐衝撃	耐久	300m/s²
耐衝撃	誤動作	100m/s²
耐久性	機械的	500万回以上（開閉ひん度7,200回/h）
耐久性	電気的	10万回以上（定格負荷、開閉ひん度1,800回/h）
故障率 P水準（参考値）		DC5V　1mA
使用周囲温度		-25～+55 ℃（ただし、氷結および結露しないこと）
使用周囲湿度		35～85%RH
端子締めつけ強度		0.5N・m
質量		約115g	約135g	約120g

測定条件：DC5V 1A 電圧降下法による。
バウンス時間を含みません。
応答時間は、入力がオフになった後、主接点がオフするまでの時間で、バウンス時間を含みます。
測定条件：DC500V絶縁抵抗計にて耐電圧の項と同じ箇所を測定。
耐久性の条件は、周囲温度15～35℃、周囲湿度25～75%RHです。

この商品の外形図と寸法について

形G9SA-301
形G9SA-501
形G9SA-321-T□の外形イメージ図

単位：mm

外形寸法図

時間切替えスイッチは形G9SA-321-T□のみです。
K1～K4のLEDは、内蔵リレーのK1～K4のa接点が閉じているとき点灯します。

形G9SB-200□-□
形G9SB-3010の外形イメージ図

単位：mm

外形寸法図

形G9SB-301□-□の外形イメージ図

単位：mm

外形寸法図

型番リスト

表示件数

型番

G9SA-301-300 AC/DC24

G9SA-301 AC100-240

G9SA-301 AC/DC24

G9SA-321-T075 AC/DC24

接点構成

コイル定格電圧(DC)

(V)

コイル定格電圧(AC)

(V)

寸法高さ

(mm)

寸法幅

(mm)

寸法奥行き

(mm)

分類

オフディレー時間

(秒)

リセットモード

入力タイプ

仕様

入力構成

RoHS?

最小発注数量

[その他] 3a1b	24	24	76	45	111	非常停止ユニット	-	-	-	耐硫化強化品（非基板コーティング）	1ch、2ch	-	1個
[その他] 3a1b	-	100～240	76	45	111	非常停止ユニット	-	-	-	-	1ch、2ch	10	1個
[その他] 3a1b	24	24	76	45	111	非常停止ユニット	-	-	-	-	1ch、2ch	10	1個
[その他] 3a2a1b	24	24	76	45	111	非常停止ユニット、オフディレー付き	7.5	-	-	-	1ch、2ch	10	1個
[その他] 3a2a1b	24	24	76	45	111	非常停止ユニット、オフディレー付き	15	-	-	-	1ch、2ch	-	1個
[その他] 3a2a1b	24	24	76	45	111	非常停止ユニット、オフディレー付き	30	-	-	-	1ch、2ch	10	1個
[その他] 5a1b	-	100～240	76	45	111	非常停止ユニット	-	-	-	-	1ch、2ch	10	1個
[その他] 5a1b	24	24	76	45	111	非常停止ユニット	-	-	-	-	1ch、2ch	10	1個
2a	24	24	100	18	112	非常停止ユニット	-	オート	インバース	超薄型	2ch	10	1個
2a	24	24	100	18	112	非常停止ユニット	-	マニュアル	インバース	超薄型	2ch	-	1個
2a	24	24	100	18	112	非常停止ユニット	-	オート	プラスコモン	超薄型	1ch、2ch	10	1個
2a	24	24	100	18	112	非常停止ユニット	-	マニュアル	プラスコモン	超薄型	1ch、2ch	10	1個
[その他] 3a1b	24	-	100	18	112	非常停止ユニット	-	オート	-	超薄型	なし（電源直切り）	10	1個
[その他] 3a1b	24	24	100	23	112	非常停止ユニット	-	オート	インバース	超薄型	2ch	10	1個
[その他] 3a1b	24	24	100	23	112	非常停止ユニット	-	マニュアル	インバース	超薄型	2ch	10	1個
[その他] 3a1b	24	24	100	23	112	非常停止ユニット	-	オート	プラスコモン	超薄型	1ch、2ch	10	1個
[その他] 3a1b	24	24	100	23	112	非常停止ユニット	-	マニュアル	プラスコモン	超薄型	1ch、2ch	10	1個

通常単価(税別) (税込単価)	通常出荷日

25,000円 ( 27,500円 )	1日目
24,713円 ( 27,184円 )	在庫品1日目当日出荷可能
21,429円 ( 23,572円 )	在庫品1日目当日出荷可能
34,026円 ( 37,429円 )	在庫品1日目当日出荷可能
34,026円 ( 37,429円 )	在庫品1日目当日出荷可能
34,026円 ( 37,429円 )	在庫品1日目当日出荷可能
36,861円 ( 40,547円 )	在庫品1日目当日出荷可能
31,204円 ( 34,324円 )	在庫品1日目当日出荷可能
17,666円 ( 19,433円 )	在庫品1日目当日出荷可能
17,666円 ( 19,433円 )	在庫品1日目当日出荷可能
17,666円 ( 19,433円 )	在庫品1日目当日出荷可能
17,666円9,716円 ( 10,688円 )	在庫品1日目当日出荷可能
19,762円 ( 21,738円 )	在庫品1日目当日出荷可能
21,071円17,910円 ( 19,701円 )	在庫品1日目当日出荷可能
21,071円 ( 23,178円 )	在庫品1日目当日出荷可能
21,071円 ( 23,178円 )	在庫品1日目当日出荷可能
21,071円15,803円 ( 17,383円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
＜超薄型セーフティ・リレーユニットG9SB＞
・幅17.5mmで、2極、3極を品揃え。また、幅22.5mmで3極も品揃え
・欧州EN規格、TÜV認証取得
・DINレール取り付け可
＜セーフティ・リレーユニットG9SA＞
・幅45mmで、3極、5極、3極+オフディレー2極を品揃え
・オフディレータイプは、15段階で時間可変
・EN ISO13849-1（PLe/安全カテゴリ4）認証取得
・DINレール取り付け、ねじ取り付け可
【用途】
・「安全を確認できた場合だけ機械を運転する」という制御を実現する装置として利用可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

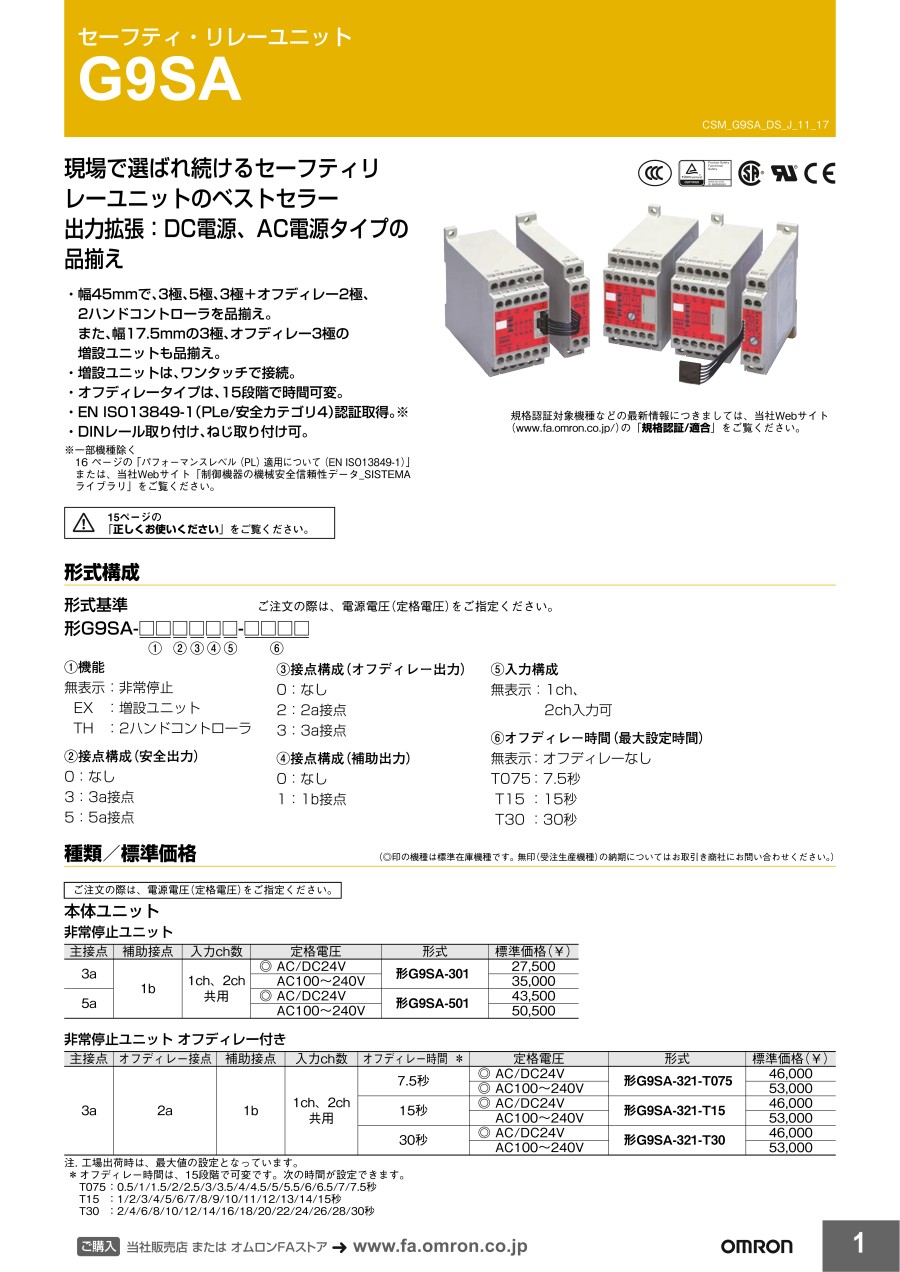

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
CC-Link IE, EtherCAT対応 CAT5e STP（二重シールド）高屈曲LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

セーフティ・リレーユニット G9SA/G9SBのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q安全回路には、セーフティリレーがなぜ必要ですか？

セーフティリレーには、接点溶着時にa接点とb接点が同時に動作状態にならないような強制ガイド接点構造を備えており、セーフティリレー自身の接点溶着の検出が可能です。この機能を利用して安全回路を組むことが可能になります。一般リレーには、この強制ガイド接点構造はありません。
