セーフティリレー G7S
- 通常単価(税別)
- 2,838円
- 税込単価
- 3,122円
10Aの高容量開閉が可能なセーフティリレー。【特長】・強制ガイド接点付きリレー...
詳細情報を確認する- 用途
- セーフティリレー
- ラッチ機能
- 無
- 端子形状
- ソケット/プラグイン
- 接点定格電流(AC,DC時最小値) (A)
- 6
- コイル定格電圧(DC) (V)
- 24
- 代表規格
- UL / CSA
- 寸法 高さ (mm)
- 37
- 寸法 幅 (mm)
- 22.5
- 寸法 奥行き (mm)
- 58
- 分類
- 基準形
- 備考
- インターロック回路の構成をとることにより機械の危険状態を回避。
商品情報

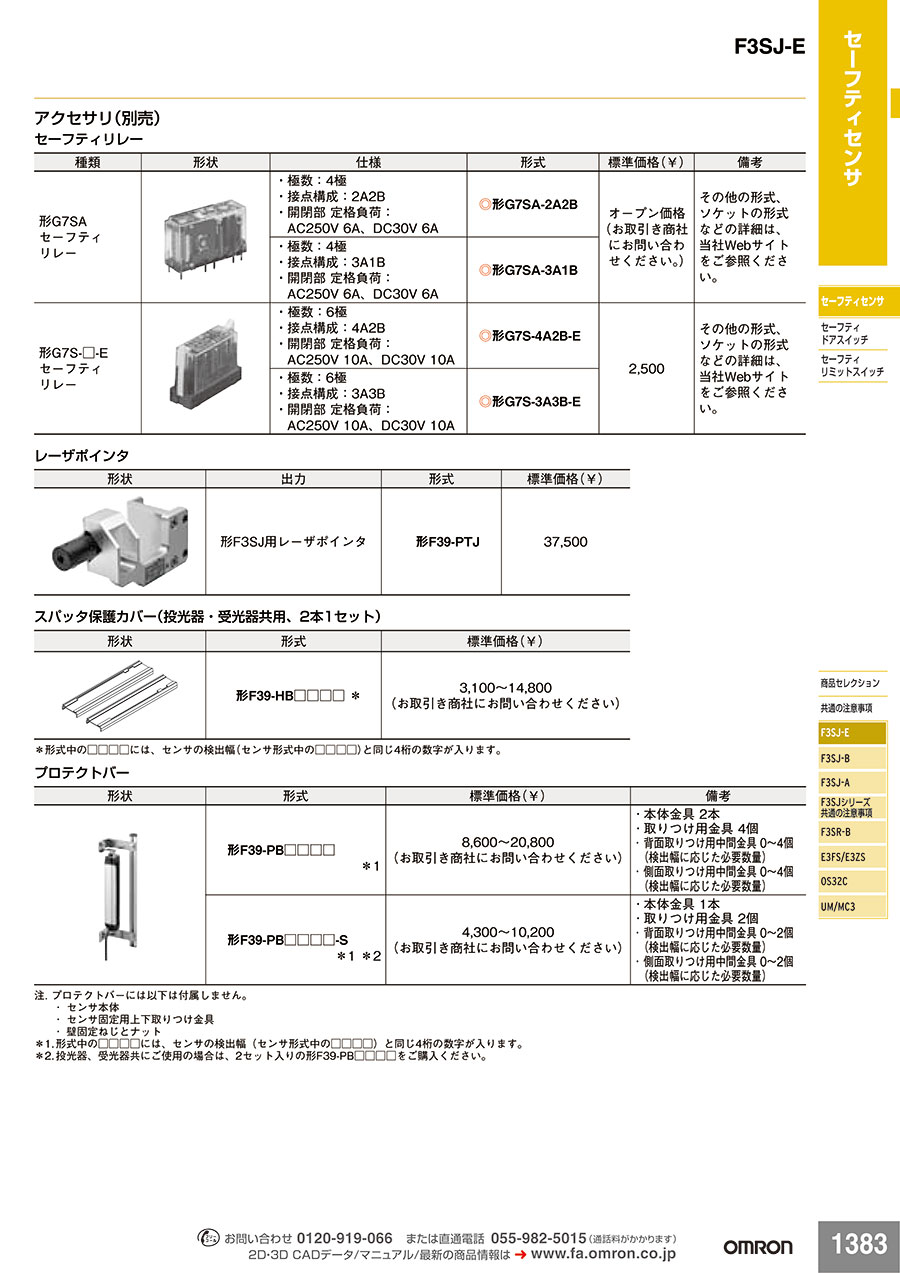

セーフティリレー G7Sシリーズの仕様
| 分類 | 極数 | 接点構成 | 定格電圧 | 形式 |
|---|---|---|---|---|
| 基準形 | 6極 | 4a2b | DC24V | 形G7S-4A2B-E |
| 3a3b | 形G7S-3A3B-E |
G7S-4A2B-E／G7S-3A3B-Eの外観
G7S-4A2B-E／G7S-3A3B-Eの寸法図 単位：mm
G7S-4A2B-Eの端子配置／内部接続図
G7S-3A3B-Eの端子配置／内部接続図
取り付け穴加工寸法 単位：mm
定格
操作コイル
| 定格電圧 | 定格電流（mA） | コイル抵抗（Ω） | 最大連続許容電圧（V） | 消費電力（W） |
|---|---|---|---|---|
| DC24V | 30 | 800 | 110% | 約0.8 |
- ※ 定格電流、コイル抵抗はコイル温度が+23℃における値で、公差は±15％です。
- ※ 動作特性はコイル温度が+23℃における値です。
開閉部（接点部）
| 負荷 | 抵抗負荷 | |
|---|---|---|
| 定格負荷 | a接点 | AC250V 10A、DC 30V 10A |
| b接点 | AC250V 6A、DC 30V 6A | |
| 定格通電電流 | a接点 | 10A |
| b接点 | 6A | |
| 接点電圧の最大値 | AC250V、DC30V | |
| 接点電流の最大値 | a接点 | 10A |
| b接点 | 6A | |
性能
| 接触抵抗 *1 | 100mΩ以下 | |
|---|---|---|
| 動作時間 *2 | 50ms以下 | |
| 復帰時間 *2 | 50ms以下 | |
| 動作電圧 | 定格電圧に対して80%以下 | |
| 復帰電圧 | 定格電圧に対して10%以上 | |
| 最大開閉ひん度 | 機械的 | 18,000回/h |
| 定格負荷 | 1,800回/h | |
| 絶縁抵抗 *3 | 100MΩ以上 | |
| 耐電圧 *4 *5 | コイル接点間（コイル－3極、コイル－4極間）：AC4,000V 50／60Hz 1min コイル接点間（上記以外）：AC2,500V 50／60Hz 1min 異極間（“1極、3極、5極”と“2極、4極、6極”間）：AC4,000V 50／60Hz 1min 異極間（上記以外）：AC2,500V 50／60Hz 1min 同極接点間：AC1,500V 50／60Hz 1min |
|
| 振動 | 耐久 | 10～55～10Hz 片振幅0.75mm（複振幅1.5mm） |
| 誤動作 | 10～55～10Hz 片振幅0.375mm（複振幅0.75mm） | |
| 衝撃 | 耐久 | 1,000m/s2 |
| 誤動作 | 100m/s2 | |
| 耐久性 *6 | 機械的 | 1,000万回以上（開閉ひん度18,000回/h） |
| 電気的 | 10万回以上（定格負荷、開閉ひん度1,800回/h） | |
| 誘導負荷開閉性能 *7 （IEC60947-5-1） |
a接点 | AC15 AC240V 5A DC13 DC24V 2A |
| b接点 | AC15 AC240V 3A DC13 DC24V 2A |
|
| 故障率 P水準（参考値 *8） | DC5V 1mA | |
| 使用周囲温度 | -25～+70℃（ただし、氷結および結露しないこと） | |
| 使用周囲湿度 | 5～85%RH | |
| 質量 | 約65g | |
- ※ 上記は初期における値です。
- ※ 動作特性はコイル温度が+23℃における値です。
*1. 測定条件：DC5V 10mA 電圧降下法による。
*2. 測定条件：定格電圧操作 周囲温度条件：+23℃ バウンス時間を含みません。
*3. 測定条件：DC500V 絶縁抵抗計にて耐電圧の項と同じ箇所を測定。
*4. ソケット（形P7S）を使用する場合は、コイル接点間／異極間は、AC2,000V 50／60Hz 1minとなります。
*5. コイルは0-1、1極は13-14、2極は23-24、3極は33-34、4極は41-42または43-44、5極は51-52、6極は61-62を意味します。
*6. 耐久性の条件は、周囲温度+15～+35℃、周囲湿度25～75％RHです。
*7. AC15はφ0.3（cos0.3mm）、DC13はL／R=96msの誘導負荷です。
*8. この値は開閉ひん度60回/minにおける値です。
- ※ 使用上の注意等はカタログをご覧ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,838円 ( 3,122円 ) | 在庫品1日目当日出荷可能 |
2,838円 ( 3,122円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
10Aの高容量開閉が可能なセーフティリレー。
【特長】
・強制ガイド接点付きリレー（EN50205／ClassA VDE認証）。
・機械のCEマーキング（機械指令）をバックアップ。
・インターロック回路の構成をとることにより、機械の危険状態を回避。
・表面接続、裏面接続ソケットを準備。
【用途】
・作業現場などの安全対策必要な場所にセーフティ対策が必要な場所に最適。
