BIOケーブル（UL LISTED対応）（シールド無）
- 通常単価(税別)
- 2,441円～239,731円
- 税込単価
- 2,685円～263,704円
通常出荷日：1日目一部当日出荷可能
北米向けのマルチ規格を取得した300V以下の電気・電子機器配線用高難燃グレードケーブル。【特長】・難燃...
詳細を確認
未確定：候補が5,999型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
- UL（AWM）・cUL（CSA）・NFPA（70・79）規格対象の電気・電子機器の配線に適合（シールド無しタイプ）。
- UL・NEC規格ケーブル（シールド無し）。
- NEC規格（National Electrical Code）とは、NFPA（米国防火委員会）採択のNFPA70（米国電気工事基準）。
- NFPA79（産業機械の電気規格）-2007年版への改訂によりAWM電線の使用制限が追記された。
- このシリーズでは、NECに適合するUL13、CL3規格を取得したリスティングケーブルとして幅広く使用可能。
- 半導体製造装置、自動車製造装置、センサー業界などを含む産業機器、工作機器の配線に使用。
電線写真
構造図
適用規格
- 1.UL:UL758 AWM Style 2464
- 2.cUL:CSA C22.2 No210-05
- 3.NEC:NEC（UL13） Type CL3
品名の記号
品名の記号
定格及び温度範囲
定格電圧・温度
| スタイル | 定格電圧 | 定格温度 |
|---|---|---|
| UL・cUL | 300V | 80℃ |
| CL3 | 90℃ |
使用・保存温度
| スタイル | 連続使用温度範囲 | 保存温度範囲 |
|---|---|---|
| UL・cUL | -15℃～+80℃ | |
| CL3 | -15℃～+90℃ | |
製品仕様
| 商品番号 | 導体 | 対数(P) 芯数(C) |
仕上外径 約(㎜) |
概算質量 (kg/㎞) |
許容電流 (at30℃) (A) |
最大 導体抵抗 (at20℃) (Ω/㎞) |
最小 絶縁抵抗 (at20℃) (MΩ・km) |
耐電圧 AC (V/1min) |
定尺 (m) |
色 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ (AWG) |
構成 (本/mm) |
外径 (㎜) |
||||||||||
| 75634 | 26 | 7/0.16 | 1.00 | 2P | 5.4 | 26 | 2.9 | 146 | 30.5 | 2000 | 100 | 黒 |
| 75635 | 3P | 5.6 | 32 | 2.6 | ||||||||
| 75636 | 4P | 6.0 | 39 | 2.3 | ||||||||
| 75638 | 5P | 6.5 | 46 | 2.3 | ||||||||
| 75639 | 6P | 7.0 | 54 | 2.3 | ||||||||
| 75640 | 7P | 7.0 | 56 | 2.3 | ||||||||
| 75641 | 8P | 7.4 | 64 | 2.0 | ||||||||
| 75642 | 10P | 8.7 | 82 | 2.0 | ||||||||
| 75643 | 12P | 9.0 | 90 | 2.0 | ||||||||
| 75644 | 15P | 9.9 | 109 | 2.0 | ||||||||
| 75645 | 18P | 10.4 | 125 | 2.0 | ||||||||
| 75646 | 20P | 11.1 | 142 | 2.0 | ||||||||
| 59441 | 24 | 11/0.16 | 1.14 | 1P | 4.1 | 20 | 4.4 | 90.7 | 30.5 | 2000 | 100 | |
| 59442 | 2P | 6.0 | 33 | 3.9 | 92.6 | |||||||
| 59443 | 3P | 6.1 | 40 | 3.4 | ||||||||
| 59444 | 4P | 6.6 | 49 | 3.0 | ||||||||
| 59445 | 5P | 7.1 | 59 | 3.0 | ||||||||
| 59446 | 6P | 7.7 | 69 | 3.0 | ||||||||
| 59447 | 7P | 7.7 | 73 | 3.0 | ||||||||
| 59448 | 8P | 8.4 | 87 | 2.6 | ||||||||
| 59449 | 10P | 9.7 | 107 | 2.6 | ||||||||
| 59451 | 12P | 10.0 | 118 | 2.6 | ||||||||
| 59453 | 15P | 11.2 | 148 | 2.6 | ||||||||
| 59455 | 20P | 12.3 | 189 | 2.6 | 200 | |||||||
| 59425 | 22 | 17/0.16 | 1.30 | 1P | 4.4 | 25 | 5.8 | 58.7 | 30.5 | 2000 | 100 | |
| 59426 | 2P | 6.6 | 43 | 5.1 | 59.9 | |||||||
| 59427 | 3P | 6.7 | 52 | 4.6 | ||||||||
| 59428 | 4P | 7.2 | 65 | 4.0 | ||||||||
| 59429 | 5P | 7.9 | 78 | 4.0 | ||||||||
| 69453 | 10C | 7.1 | 72 | 4.0 | 58.7 | |||||||
| 59430 | 6P | 8.7 | 95 | 4.0 | 59.9 | |||||||
| 59431 | 7P | 8.7 | 101 | 4.0 | ||||||||
| 59432 | 8P | 9.2 | 115 | 3.5 | ||||||||
| 59433 | 10P | 10.7 | 146 | 3.5 | ||||||||
| 59434 | 12P | 11.3 | 164 | 3.5 | ||||||||
| 59435 | 15P | 12.4 | 200 | 3.5 | 200 | |||||||
| 59437 | 20P | 13.9 | 262 | 3.5 | ||||||||
| 59411 | 20 | 21/0.18 | 1.67 | 1P | 5.1 | 34 | 8.1 | 37.6 | 30.5 | 2000 | 100 | |
| 59412 | 2P | 7.9 | 59 | 7.2 | 38.3 | |||||||
| 59413 | 3P | 8 | 75 | 6.4 | ||||||||
| 59414 | 4P | 9.0 | 98 | 5.6 | ||||||||
| 59415 | 5P | 9.8 | 118 | 5.6 | ||||||||
| 59416 | 6P | 10.6 | 139 | 5.6 | ||||||||
| 59417 | 7P | 10.6 | 149 | 5.6 | ||||||||
| 59419 | 8P | 11.5 | 177 | 4.9 | ||||||||
| 59420 | 10P | 13.4 | 220 | 4.9 | 200 | |||||||
| 59421 | 12P | 14.0 | 250 | 4.9 | ||||||||
| 59422 | 15P | 15.9 | 320 | 4.9 | ||||||||
| 59424 | 20P | 17.6 | 411 | 4.9 | ||||||||
| 59471 | 18 | 34/0.18 | 2.13 | 2C | 6.2 | 50 | 11.5 | 23.2 | 30.5 | 2000 | 100 | |
| 59472 | 3C | 6.5 | 62 | 11.5 | ||||||||
| 59473 | 4C | 7 | 78 | 10.4 | ||||||||
| 59474 | 5C | 7.7 | 88 | 9.2 | ||||||||
| 59475 | 6C | 8.5 | 107 | 9.2 | ||||||||
| 71471 | 8C | 9.1 | 133 | 8.1 | ||||||||
| 71472 | 10C | 10.6 | 167 | 8.1 | ||||||||
| 71468 | 16 | 26/0.26 | 2.45 | 2C | 6.8 | 65 | 15.6 | 14.4 | 30.5 | 2000 | 100 | |
| 59460 | 3C | 7.2 | 83 | 15.6 | ||||||||
| 71469 | 4C | 7.8 | 99 | 14.1 | ||||||||
| 71470 | 6C | 9.5 | 147 | 12.5 | ||||||||
電線線色識別表
線芯の識別は表１ （対タイプ） 及び表２ （芯タイプ） の通りとする。
表１（対タイプ）
| 対No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 色 | L1 | 黒 | 赤 | 緑 | 黄 | 茶 | 青 | 灰 | 橙 | 紫 | 若草 |
| L2 | 黒/白 | 赤/白 | 緑/白 | 黄/白 | 茶/白 | 青/白 | 灰/白 | 橙/白 | 紫/白 | 若草/白 | |
| 対No. | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
| 色 | L1 | 桃 | 水 | 白 | 緑/黒 | 黄/黒 | 茶/黒 | 青/黒 | 灰/黒 | 橙/黒 | 紫/黒 |
| L2 | 桃/白 | 水/白 | 白/黒 | 緑/赤 | 黄/赤 | 茶/赤 | 青/赤 | 灰/赤 | 橙/赤 | 紫/赤 | |
| 対No. | 21 | 22 | 23 | 24 | 25 | ||||||
| 色 | L1 | 若草/黒 | 桃/黒 | 水/黒 | 赤/黒 | 黒/緑 | |||||
| L2 | 若草/赤 | 桃/赤 | 水/赤 | 赤/緑 | 黒/黄 | ||||||
- ※ 表中（白/黒）は白絶縁体に、黒の一条スパイラルマークを施す事を示す。
表2:（芯タイプ）
| 芯No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| 色 | 黒 | 白 | 赤 | 緑 | 黄 | 茶 | 青 | 灰 | 橙 | 桃 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,457円 ( 3,803円 ) | 1日目 |
3,457円 ( 3,803円 ) | 1日目 |
3,457円 ( 3,803円 ) | 1日目 |
3,457円 ( 3,803円 ) | 1日目 |
3,457円 ( 3,803円 ) | 1日目 |
5,378円 ( 5,916円 ) | 1日目 |
5,378円 ( 5,916円 ) | 1日目 |
5,378円 ( 5,916円 ) | 1日目 |
5,378円 ( 5,916円 ) | 1日目 |
5,378円 ( 5,916円 ) | 1日目 |
5,915円 ( 6,507円 ) | 1日目 |
6,454円 ( 7,099円 ) | 1日目 |
6,991円 ( 7,690円 ) | 1日目 |
7,529円 ( 8,282円 ) | 1日目 |
7,260円 ( 7,986円 ) | 1日目 |
7,744円 ( 8,518円 ) | 1日目 |
8,228円 ( 9,051円 ) | 1日目 |
8,712円 ( 9,583円 ) | 1日目 |
9,195円 ( 10,115円 ) | 1日目 |
9,680円 ( 10,648円 ) | 1日目 |
10,164円 ( 11,180円 ) | 1日目 |
10,648円 ( 11,713円 ) | 1日目 |
11,132円 ( 12,245円 ) | 1日目 |
11,616円 ( 12,778円 ) | 1日目 |
12,101円 ( 13,311円 ) | 1日目 |
12,584円 ( 13,842円 ) | 1日目 |
13,068円 ( 14,375円 ) | 1日目 |
13,552円 ( 14,907円 ) | 1日目 |
14,036円 ( 15,440円 ) | 1日目 |
14,519円 ( 15,971円 ) | 1日目 |
15,004円 ( 16,504円 ) | 1日目 |
15,488円 ( 17,037円 ) | 1日目 |
15,972円 ( 17,569円 ) | 1日目 |
16,456円 ( 18,102円 ) | 1日目 |
16,940円 ( 18,634円 ) | 1日目 |
17,425円 ( 19,168円 ) | 1日目 |
17,908円 ( 19,699円 ) | 1日目 |
18,392円 ( 20,231円 ) | 1日目 |
18,876円 ( 20,764円 ) | 1日目 |
19,360円 ( 21,296円 ) | 1日目 |
19,843円 ( 21,827円 ) | 1日目 |
20,328円 ( 22,361円 ) | 1日目 |
20,812円 ( 22,893円 ) | 1日目 |
21,296円 ( 23,426円 ) | 1日目 |
21,780円 ( 23,958円 ) | 1日目 |
22,264円 ( 24,490円 ) | 1日目 |
22,749円 ( 25,024円 ) | 1日目 |
23,232円 ( 25,555円 ) | 1日目 |
21,561円 ( 23,717円 ) | 1日目 |
22,400円 ( 24,640円 ) | 1日目 |
22,848円 ( 25,133円 ) | 1日目 |
23,296円 ( 25,626円 ) | 1日目 |
21,585円 ( 23,744円 ) | 1日目 |
21,993円 ( 24,192円 ) | 1日目 |
22,400円 ( 24,640円 ) | 1日目 |
22,807円 ( 25,088円 ) | 1日目 |
23,214円 ( 25,535円 ) | 1日目 |
23,623円 ( 25,985円 ) | 1日目 |
24,029円 ( 26,432円 ) | 1日目 |
24,436円 ( 26,880円 ) | 1日目 |
詳細情報
基本情報
北米向けのマルチ規格を取得した300V以下の電気・電子機器配線用高難燃グレードケーブル。
【特長】
・難燃性は、UL：VW-1・CL2・CL3、cUL（CSA）：FT1／FT2
・UL（AWM）・NFPA（70・79）、cUL（CSA）規格共用
・NEC規格の垂直トレイ難燃試験に適合
【用途】
・300V以下の電源制限回路および遠隔制御用接続に最適
・UL（AWM）・cUL（CSA）・NFPA（70・79）規格対象の電気・電子機器の配線に適合

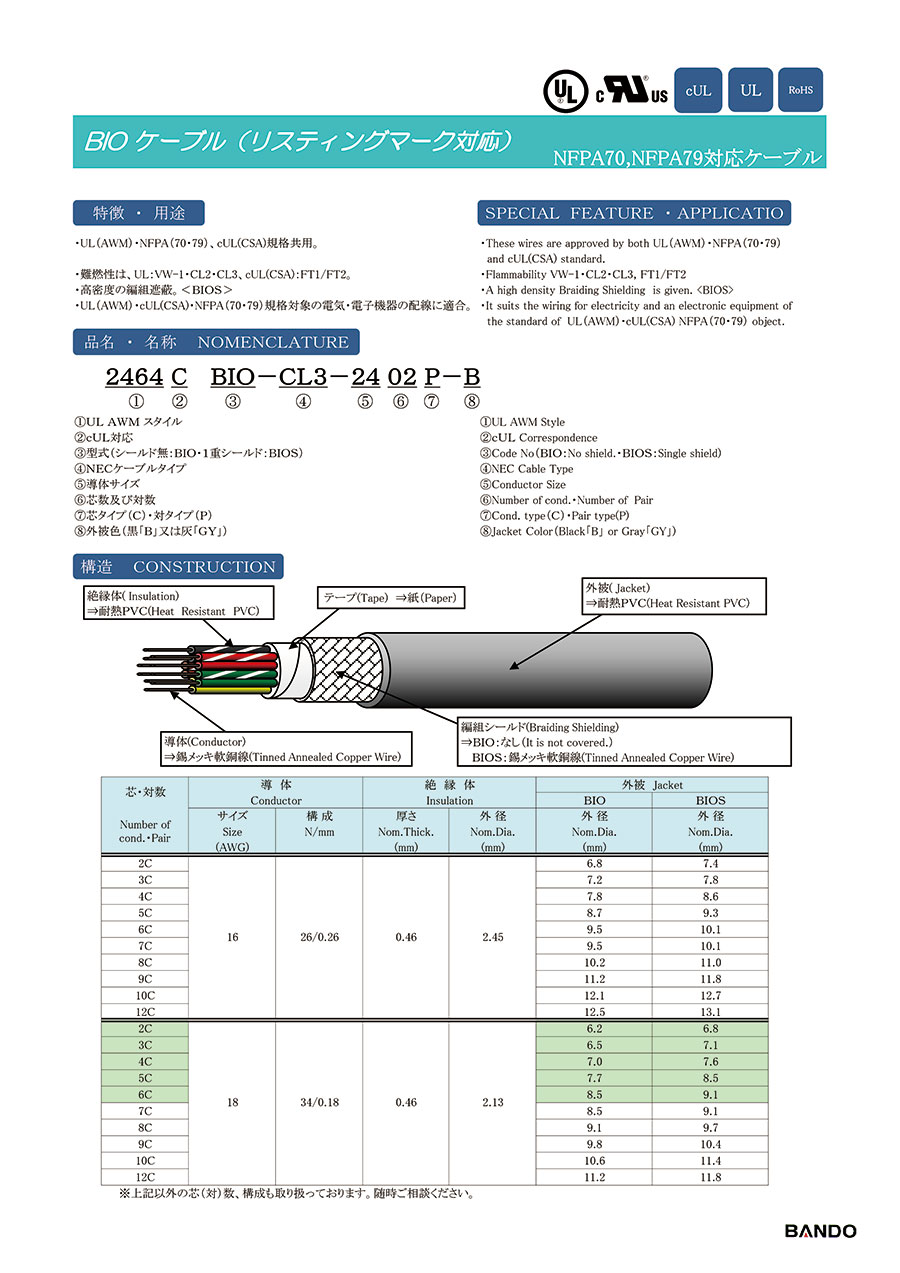

カタログ
商品担当おすすめ
BIOケーブル（UL LISTED対応）（シールド無）のレビュー
センサーなどの配線に
4
4.02020/02/27
制御用センサーなどの配線に、このBIOケーブル（2464C BIO-CL3-AWG24-1P）を使用しました。使用電圧は...もっと読む
0人が参考にしています。
電子機器製作
5
5.02019/09/04
当たり前ですが普通に使えます。
シールドが無いので可撓性に優れています。
0人が参考にしています。
Dsubのケーブルの配線に使用
5
5.02019/09/04
制御盤の電源に使用しています。お客様よりご指定がありましたので購入しました。ケーブルが太いためしっかりしていて配線作業は...もっと読む
