単機能タイプ G3J
- 通常単価(税別)
- 10,417円
- 税込単価
- 11,459円
サーマルリレーと保護協調が取れたコンタクタ感覚で使用できる三相モータ用ソリッドステート・コンタクタ。【...
詳細を確認- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
G3J-205BL AC100-240の仕様・寸法情報
商品情報
製品仕様
単機能タイプの外観
単機能タイプの外観
G3J-205BL／G3J-205BL-2／G3J-211BLの外形寸法図 単位：mm
G3J-205BL／G3J-205BL-2／G3J-211BLの外形寸法図 単位：mm
G3J-205BL／G3J-205BL-2／G3J-211BLの取りつけ穴加工寸法 単位：mm
定格（周囲温度25℃）
操作（入力）回路部
| 種類 | DC入力タイプ | AC入力タイプ |
|---|---|---|
| 定格操作電圧 | DC12～24V | AC100～240V（50/60Hz） |
| 使用電圧範囲 | DC9.6～26.4V | AC75～264V（50/60Hz） |
| 定格入力電流（インピーダンス） | 15mA以下（DC12～24V） | 36kΩ±20%（AC100～240V） |
| 動作電圧 | DC9.6V以下 | AC75V以下 |
| 復帰電圧 | DC3.6V以上 | AC20V以上 |
主回路部
| 形式 | 形G3J-211BL | 形G3J-205BL 形G3J-205BL-2 |
|
|---|---|---|---|
| 定格使用電圧 | AC100～240V（50/60Hz） | ||
| 負荷電圧範囲 | AC75～264V（50/60Hz） | ||
| 定格通電電流 *1 | 11.1A（40℃にて） | 4.8A（40℃にて） | |
| 最小負荷電流 | 0.1A | ||
| サージオン電流耐量（ピーク値） | 350A（60Hz、1サイクル） | 150A（60Hz、1サイクル） | |
| 閉路電流 （実効値） |
AC3 | 111A | 48A |
| AC4 | 133.2A | 57.6A | |
| しゃ断電流 （実効値） |
AC3 | 88.8A | 38.4A |
| AC4 | 111A | 48A | |
| 適用負荷 | 三相誘導モータ （AC3級、AC4級、AC35-a） |
AC200～220V 2.2kW（11.1A） | AC200～220V 0.75kW（4.8A） |
| AC3級、AC4級、AC53-a開閉ひん度試験を満足する | |||
| 単相モータ（AC3級） *2 | AC100V 0.4kW（11.1A） AC200V 0.75kW（8.8A） |
AC100V 0.1kW（5.1A） *3 AC200V 0.4kW（5.5A） |
|
| 抵抗負荷（AC1級） | AC100～240V 11.1A | AC100～240V 4.8A | |
- *1周囲温度により異なります。
- *22素子タイプは、L2－T2間が内部で短絡されています。
- *30.75kWタイプで3極同時ONの場合、各組とも4.8A以下でご使用ください。
性能
| 種類 | DC入力タイプ | AC入力タイプ |
|---|---|---|
| 動作時間 | 1ms以下 | 50ms以下 |
| 復帰時間 | 負荷電源の5/6サイクル＋1ms以下 | 負荷電源の3/2サイクル＋1ms以下 |
| 出力ON電圧降下 | 1.6V（RMS）以下 | |
| 漏れ電流 * | 10mA以下（AC200Vにて） | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 耐電圧 | AC2,500V 50/60Hz 1min | |
| 振動 | 10～55～10Hz 片振幅0.75mm（複振幅1.5mm） | |
| 衝撃 | 294m/s2 | |
| 保管温度 | −30～＋70℃（ただし、氷結および結露しないこと） | |
| 使用周囲温度 | −20～＋60℃（ただし、氷結および結露しないこと） | |
| 使用周囲湿度 | 45～85%RH | |
| 質量 | 約700g | |
* 2素子タイプでは、S相の漏れ電流は約√3倍に増加します。
詳細情報
基本情報
サーマルリレーと保護協調が取れたコンタクタ感覚で使用できる三相モータ用ソリッドステート・コンタクタ。
【特長】
・UL／CSA、CCC規格取得
・DINレール取りつけ・ねじ取りつけ共用
・ヒートシンク一体の小型構造（W80×H100×D100mm）
・スナバ回路とバリスタを内蔵。
・動作表示灯を内蔵。
【用途】
・通常のコンタクタより動作時間が速い。
・モータ制御に最適。
ご注意
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

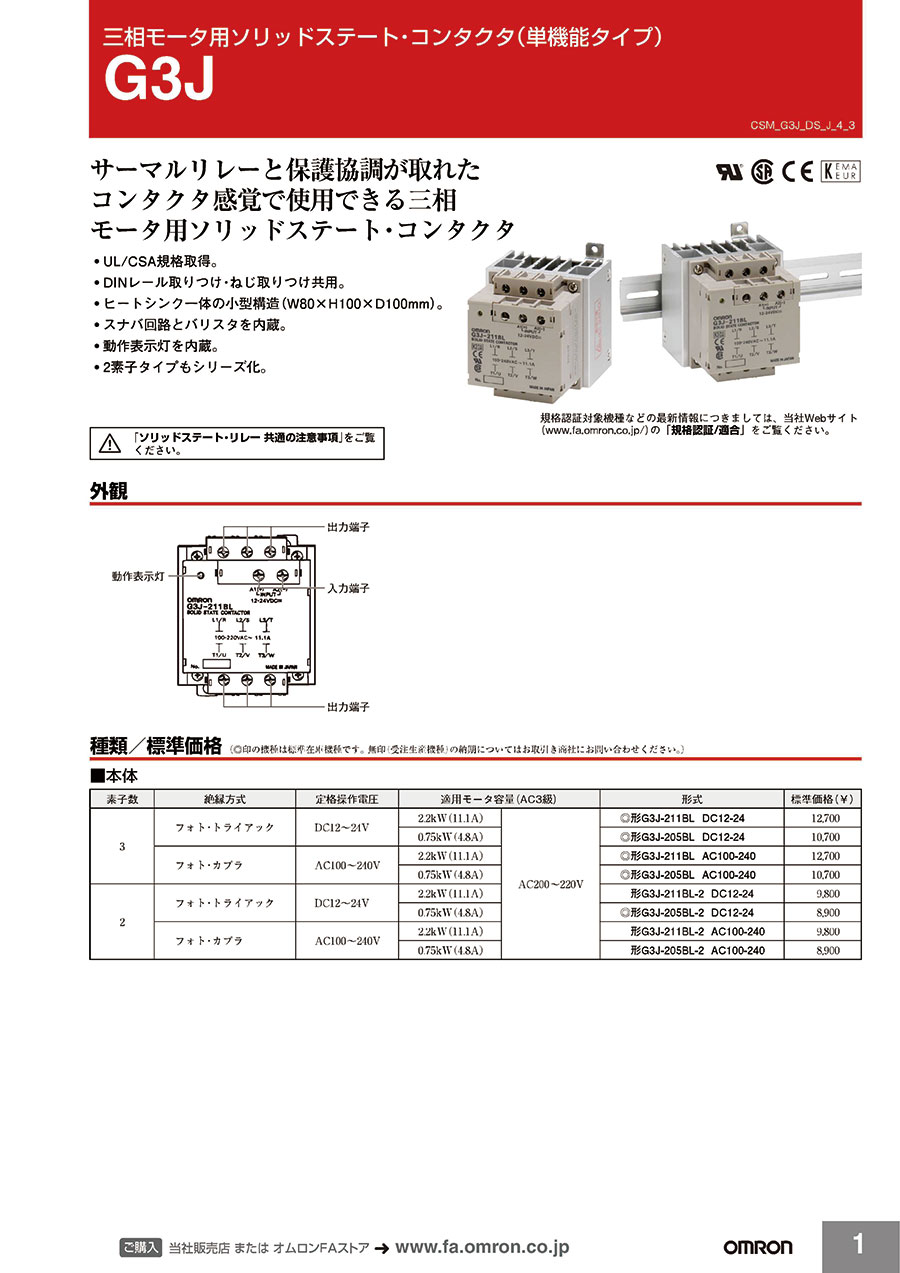

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。よくあるご質問（FAQ）
置き換えをご検討の際には下記の点にご注意ください。
また、実際に開閉する負荷の種類、容量、突入電流などをご確認の上、ご選定ください。
（主な注意点）
・OFF時に漏れ電流があります。
入力側に電圧が印加されていなくても、微小な電流が負荷側に流れているため、
負荷によっては復帰不良が起こる場合があります。
・使用周囲温度によって開閉容量が変化する特性があります。
温度が上昇すると開閉容量が小さくなります。
また、機種によっては放熱器の有無によっても開閉容量が異なります。
・出力は1極のみで、リレーでの1a接点に相当します。
b接点と同等の出力を取ることはできません。
・ほとんどのSSRが、AC用、DC用に分かれています。
テスターの内部回路電圧、電流が低いため、SSRの内部に使用している半導体素子（トライアック、サイリスタ等）の動作が確認できないからです。
必ず、負荷を接続してINPUT側をON／OFFさせたときのLOAD側の電圧を測定してください。
