丸型防水コネクタ（M12 スマートクリック） XS5
- 通常単価(税別)
- 1,256円～12,607円
- 税込単価
- 1,382円～13,868円
さらに省工数を追求した丸型防水 スマートクリック コネクタ。【特長】・M12丸型コネクタと互換性をもた...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
丸型防水コネクタの外観
ワンタッチスマートクリック接続
注：ねじ式と接続する場合は、ねじ接続です。
ワンタッチでかん合・脱着できるロック方式を採用
明確なクリック感で かん合を知らせる
取り付け時間が約1/3に短縮
※オムロン社調べの参考値です。
バイヨネットロック機構を採用
形式構成
形XS5：ワンタッチスマートクリック接続 （M12コネクタと互換性あり）
| コネクタ | ケーブル仕様 | ケーブル長（m） | 形式 |
|---|---|---|---|
| 両側コネクタ | 難燃性、PVC ロボットケーブル | 0.5 | 形XS5W-D421-B81-F |
| 1 | 形XS5W-D421-C81-F | ||
| 2 | 形XS5W-D421-D81-F | ||
| 3 | 形XS5W-D421-E81-F | ||
| 5 | 形XS5W-D421-G81-F | ||
| 10 | 形XS5W-D421-J81-F | ||
| 片側コネクタ （ソケット） | 難燃性、PVC ロボットケーブル | 1 | 形XS5F-D421-C80-F |
| 2 | 形XS5F-D421-D80-F | ||
| 3 | 形XS5F-D421-E80-F | ||
| 5 | 形XS5F-D421-G80-F | ||
| 5 | 形XS5F-D421-GA0-F | ||
| 10 | 形XS5F-D421-J80-F | ||
| 20 | 形XS5F-D421-L80-F | ||
| 片側コネクタ （プラグ） | 難燃性、PVC ロボットケーブル | 0.3 | 形XS5H-D421-A80-F |
| 1 | 形XS5H-D421-C80-F | ||
| 2 | 形XS5H-D421-D80-F | ||
| 3 | 形XS5H-D421-E80-F | ||
| 5 | 形XS5H-D421-G80-F |
XS5 NEXT シリーズ
| 種類 | ケーブル外径 （mm） | ケーブル仕様 | ケーブル長さ （m） | 形式 | UL規格 |
|---|---|---|---|---|---|
| 両側コネクタ | φ6 | 耐油強化 PCVケーブル | 1 | 形XS5W-D421-C81-X | UL2238適合 （ファイルNo.E207683） |
| 2 | 形XS5W-D421-D81-X | ||||
| 3 | 形XS5W-D421-E81-X | ||||
| 5 | 形XS5W-D421-G81-X | ||||
| 10 | 形XS5W-D421-J81-X | ||||
| φ6 | 耐油強化 PCVロボットケーブル | 1 | 形XS5W-D421-C81-XR | ||
| 3 | 形XS5W-D421-E81-XR | ||||
| 5 | 形XS5W-D421-G81-XR | ||||
| 10 | 形XS5W-D421-J81-XR |

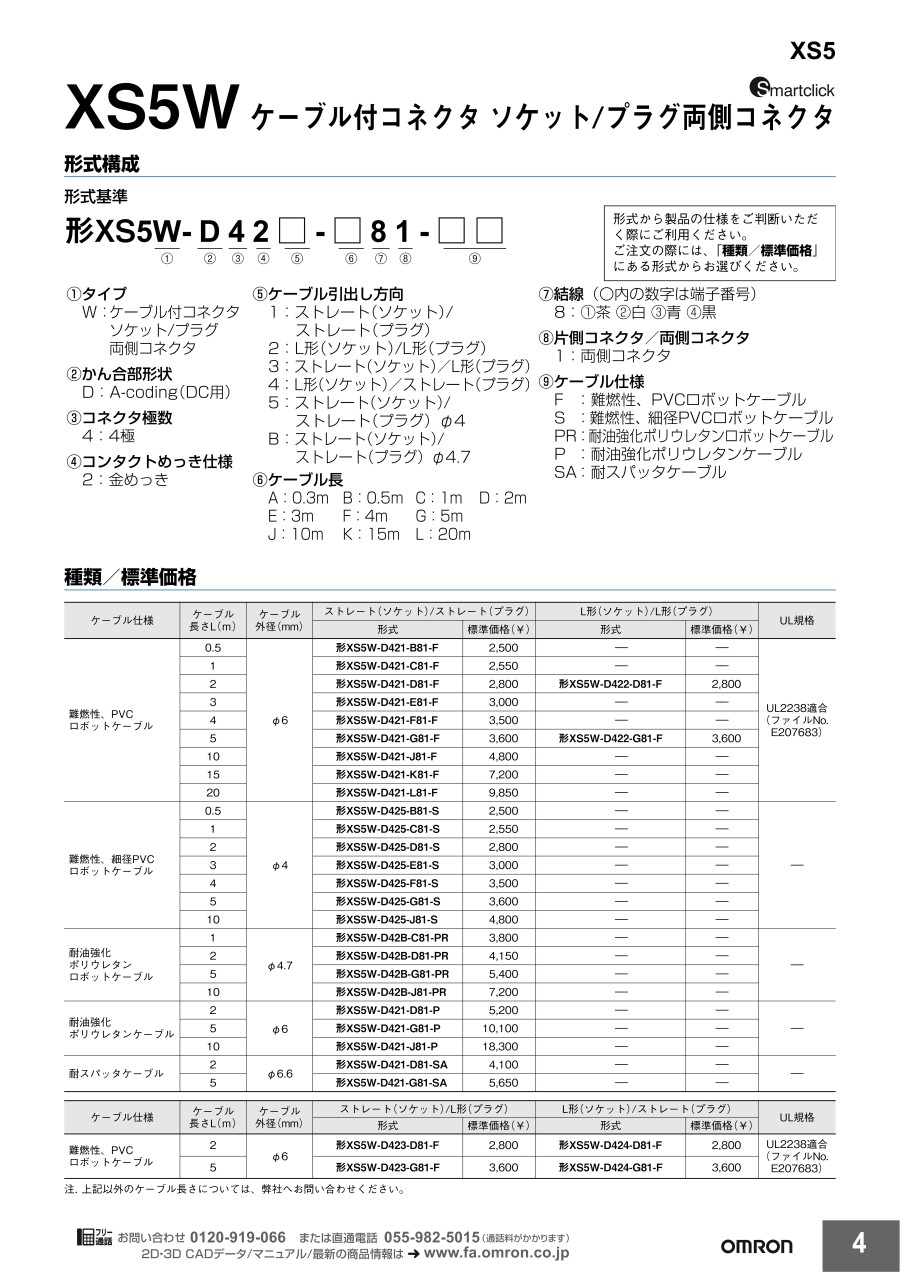

XS5W ケーブル付コネクタ ソケット/プラグ両側コネクタ
| ケーブル仕様 | ケーブル 長さL（m） | ケーブル 外径（mm） | ストレート（ソケット）/ストレート（プラグ） | UL規格 |
|---|---|---|---|---|
| 形式 | ||||
| 難燃性、PVC ロボットケーブル | 4 | φ6 | 形XS5W-D421-F81-F | UL2238適合 （ファイルNo.E207683） |
| 難燃性、細径PVC ロボットケーブル | 1 | φ4 | 形XS5W-D425-C81-S | - |
| 2 | 形XS5W-D425-D81-S | |||
| 3 | 形XS5W-D425-E81-S | |||
| 5 | 形XS5W-D425-G81-S | |||
| 10 | 形XS5W-D425-J81-S | |||
| 耐油強化 ポリウレタン ロボットケーブル | 1 | φ4.7 | 形XS5W-D42B-C81-PR | - |
| 2 | 形XS5W-D42B-D81-PR | |||
| 5 | 形XS5W-D42B-G81-PR |
XS5F ケーブル付コネクタ ソケット片側コネクタ
| ケーブル仕様 | ケーブル 長さL（m） | ケーブル 外径（mm） | ストレートタイプ | L形タイプ | UL規格 |
|---|---|---|---|---|---|
| 形式 | 形式 | ||||
| 難燃性、PVC ロボットケーブル | 1 | φ6 | 形XS5F-D421-C80-F | 形XS5F-D422-C80-F | UL2238適合 （ファイルNo.E207683） |
| 5 | 形XS5F-D421-GA0-F | - | |||
| 10 | 形XS5F-D421-J80-F | 形XS5F-D422-J80-F | |||
| 20 | 形XS5F-D421-L80-F | - | |||
| 難燃性、細径PVC ロボットケーブル | 5 | φ4 | 形XS5F-D423-G80-S | - | - |
| 10 | 形XS5F-D423-J80-S | - | |||
| 耐スパッタケーブル | 5 | φ6.6 | 形XS5F-D421-G80-SA | - | - |
| 耐油強化 ポリウレタン ロボットケーブル | 1 | φ4.7 | 形XS5F-D42B-C80-PR | 形XS5F-D42C-C80-PR | |
| 2 | 形XS5F-D42B-D80-PR | - | |||
| 5 | 形XS5F-D42B-G80-PR | 形XS5F-D42C-G80-PR | |||
| 10 | 形XS5F-D42B-J80-PR | - |
XS5H ケーブル付コネクタ プラグ片側コネクタ
| ケーブル仕様 | ケーブル 長さL（m） | ケーブル 外径（mm） | ストレートタイプ | UL規格 |
|---|---|---|---|---|
| 形式 | ||||
| 難燃性、PVC ロボットケーブル | 0.5 | φ6 | 形XS5H-D421-B80-F | UL2238適合 （ファイルNo.E207683） |
定格／性能
| 項目 | 形式 | 形XS5-F | 形XS5-S/PR | 形XS5-P/SA |
|---|---|---|---|---|
| 定格電流 | 4A | 3A | 3A | |
| 定格電圧 | DC250V | DC250V | DC125V | |
| 接触抵抗（コネクタ部） | 40mΩ以下（20mV以下、100mA以下にて） | |||
| 絶縁抵抗 | 1,000MΩ以上（DC500Vにて） | |||
| 耐電圧（コネクタ部） | AC1,500V 1min（リーク電流1mA以下） | |||
| 保護構造 | IP67（IEC60529） | |||
| 挿抜耐久 | 50回 | |||
| ロック強度 | 引張り：100N/15s、回転：1N･m/15s | |||
| ケーブル保持力 | 引張り：100N/15s、回転：1N･m/15s（ケーブル径φ6mmの場合） *1 | |||
| ロック操作力 | 0.1～0.25N･m | |||
| 使用温度範囲 | -25～+70℃ *2 | |||
| 使用湿度範囲 | 20～85%RH | |||
- *1詳細は個別の仕様書をご確認ください。
- *2ただし、ロボットケーブルについては、可動時の断線を考慮し0～+70℃の温度範囲でご使用ください。
外形寸法
（単位：mm）
XS5W-D421-□81-F/XS5W-D425-□81-Sの寸法図
XS5W-D424-□81-Fの寸法図
注：難燃性、PVCロボットケーブル（形XS5W-D42□-□81-F）、難燃性、細径PVCロボットケーブル（形XS5W-D425-□81-S）はカバー色がワームグレーとなります。
XS5F-D421-□80-F/XS5F-D421-□A0-F/XS5F-D421-□80-Pの寸法図
形XS5F-D422-□80-Fの寸法図
注：難燃性、ロボットケーブル品（形XS5F-D42□-□80-F/形XS5F-D42□-□A0-F）はカバー色がワームグレーとなります。
XS5W-D421-□81-X／XS5W-D421-□81-XRの寸法図
XS5F-D421-□80-X／XS5F-D421-□80-XRの寸法図
XS5F-D421-□80-SA／XS5F-D42B-□80-PR/XS5F-D423-□80-Sの外形図
XS5H-D421-□80-Fの外形図
※上記以外の情報につきましてはメーカーカタログをご覧ください。
