オムロン

プリント基板用端子台 XW4

プリント基板用端子台 XW4
通常単価(税別)
70円～500円
税込単価
77円～550円
通常出荷日：1日目

制御機器のインターフェースに最適なプリント基板用端子台。【特長】プッシュインタイプ・3.5mm、5.0...

詳細を確認
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 【取扱い終了品】在庫無くなり次第、ミスミでは受注受付を終了します。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 写真は代表画像です。ご注文の際は、カタログで図面の御確認を頂きますよう宜しくお願い致します。
詳細を確認

よく一緒に見られています

小型コネクタ端子台 XW2K

オムロン

小型コネクタ端子台 XW2K
通常価格(税別)： 2,704円 (税込価格：2,974円)

通常出荷日：1 日目

未確定：候補が24型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

プッシュインタイプとねじタイプの2種類で展開の基板用端子台

制御機器のインターフェースに使用。

制御機器のインターフェースに使用。

プリント基板用端子台XW4の外形図と寸法

水平タイプ/形XW4C-□□D1-H1の外形図

水平タイプ/形XW4C-□□D1-H1の外形図

寸法図

寸法図

プリント基板加工寸法

プリント基板加工寸法

垂直タイプ/形XW4C-□□D1-V1の外形図

垂直タイプ/形XW4C-□□D1-V1の外形図

寸法図

寸法図

プリント基板加工寸法

プリント基板加工寸法

寸法(mm)
極数		AB
28.43.5
311.97.0
415.410.5
518.914.0
622.417.5
725.921.0
829.424.5
932.928.0
1036.431.5

寸法表

形状水平タイプ垂直タイプ
極数形式形式
2形XW4C-02D1-H1形XW4C-02D1-V1
3形XW4C-03D1-H1形XW4C-03D1-V1
4形XW4C-04D1-H1形XW4C-04D1-V1
5形XW4C-05D1-H1形XW4C-05D1-V1
6形XW4C-06D1-H1形XW4C-06D1-V1
7形XW4C-07D1-H1形XW4C-07D1-V1
8形XW4C-08D1-H1形XW4C-08D1-V1
9形XW4C-09D1-H1形XW4C-09D1-V1
10形XW4C-10D1-H1形XW4C-10D1-V1

形式

  • ※ 上記以外のタイプ・型番につきましては、カタログを参照してください

XW4の仕様について

形XW4C プリント基板用端子台(プッシュインタイプ)

形式形XW4C-□□D1-□□形XW4C-□□E1-□□備考
端子ピッチ3.5mm端子ピッチ5.0mm
IEC/DIN VDE *1 定格電圧AC200VAC400V
定格電流17.5A24A周囲温度40℃以下
UL/CSA *2定格電圧AC300VAC300V
定格電流10A10A
耐電圧AC2,500VAC4,000V1min
絶縁抵抗5MΩ以上(DC500V)
電線むき長さ10mm *3±1mm
使用温度範囲-40～+100℃(結露・氷結のないこと)

形XW4C プリント基板用端子台(プッシュインタイプ)
*1. IEC/DIN VDE規格に準拠する定格です。
*2. UL/CSA規格に準拠する定格です。
*3. 棒端子を使用する場合は、使用する棒端子に合わせて電線加工を行ってください。

形式形XW4C
ハウジングPA(UL94 V-0)/緑色
コンタクト銅合金/錫めっき(5μm)
スプリングステンレス
カバーPA(UL94 V-0)/緑色

材質/処理

 3.5mmピッチ5.0mmピッチ
単線0.2 mm2 － 1.5 mm20.2 mm2 － 4.0 mm2
撚線0.2 mm2 － 1.5 mm20.2 mm2 － 2.5 mm2
棒端子スリーブなし0.25 mm2 － 1.5 mm20.25 mm2 － 2.5 mm2
スリーブあり0.25 mm2 － 0.75 mm20.25 mm2 － 1.5 mm2
AWG24-1624-12

適合電線

形XW4 プリント基板用端子台(ねじタイプ)、コネクタ端子台

形式形XW4E-□□B1-V1
形XW4E-□□B1-S1
(小型/傾斜型端子台)		形XW4E-□□B2-V1
(2段型端子台)		形XW4A-□□B1-H1
形XW4A-□□B1-V1
形XW4B-□□B1-H1
(コネクタ端子台)		備考
端子ピッチ 3.81mm
IEC/DIN、VDE *1定格電圧AC160V
定格電流10A8A8A周囲温度40℃以下
UL/CSA *2定格電圧AC300V
定格電流10A8A
耐電圧AC2,500V1min
絶縁抵抗100MΩ以上DC500V
接続電線範囲AWG26～AWG16AWG28～AWG16より線
電線むき長さ5mm7mm±1mm
締めつけトルク0.22～0.25N・m
使用温度範囲－40～＋100℃(結露・氷結のないこと)

端子ピッチ 3.81mmタイプ

形式形XW4E-□□C1-V1
形XW4E-□□C1-S1
(小型/傾斜型端子台)		形XW4E-□□C2-V1
(2段型端子台)		形XW4A-□□C1-H1
形XW4A-□□C1-V1
形XW4B-□□C1-H1
(コネクタ端子台)		備考
端子ピッチ 5.08mm
IEC/DIN、VDE *1定格電圧AC250V
定格電流13.5A14A12A周囲温度40℃以下
UL/CSA *2定格電圧AC300V
定格電流10A16A15A
耐電圧AC3,000V1min
絶縁抵抗100MΩ以上DC500V
接続電線範囲AWG26～AWG16AWG24～AWG14より線
電線むき長さ6mm7mm±1mm
締めつけトルク0.5～0.6N・m
使用温度範囲-40～+100℃(結露・氷結のないこと)

端子ピッチ5.08mmタイプ

形式形XW4E
(小型/傾斜型/2段型端子台)		形XW4A
(コネクタ型端子台/基板側)		形XW4B
(コネクタ型端子台/電線側)
ハウジングPA(UL94 V-0)/緑色PBT(UL94 V-0)/緑色または、
PA(UL94 V-0)/緑色		PA(UL94 V-0)/緑色
端子ねじ銅合金/錫めっき-銅合金/錫めっき
クランプケージ銅合金 ニッケルめっき-銅合金 ニッケルめっき
接触子銅合金/ニッケル下地 錫めっき

材質/処理

この商品の接続方法について

プッシュインタイプ端子台の接続方法について(形XW4C)

棒端子/単線を使用する場合の接続方法

棒端子/単線を使用する場合の接続方法

取り外し方法

取り外し方法

裸電線を使用する場合の接続/取り外し方法

裸電線を使用する場合の接続/取り外し方法

種類AB
最大1.610.0
最小1.1

適合棒端子情報3.5mmピッチ(単位:mm)

種類AB
最大2.110.0
最小1.1

適合棒端子情報5.0mmピッチ(単位:mm)

ピッチの参考寸法図

ピッチの参考寸法図

  • ※ 工具を挿入する際は端子台に過度な力をかけないでください。端子台破損の恐れがあります。

ねじタイプ端子台の接続方法について
(形XW4A、形XW4B、形XW4E)

圧着端子を使用する場合

  1. 1.棒状形または板状形の端子をお使いください。 ただし、小型端子台のため事前に下記について充分確認してからご使用ください。
  2. 2.圧着端子を使用した場合の圧着端子間の絶縁性について、裸圧着端子を使用した場合、フィンガープロテクト構造とはなりませんのでご注意ください。 また隣接端子間の絶縁距離も小さくなりますのでご注意ください。

端子台ねじの締めつけについて
(形XW4A、形XW4B、形XW4E)

  1. 1.端子ねじを締めつけるときは専用ドライバ(形XW4Z-00B、-00C)をお使いください。端子ねじのスリ割寸法と合致していますので端子ねじを傷つけません。
  2. 2.端子ねじは、「定格／性能」に記載している「締めつけトルク」に従って締めつけてください。ねじのゆるみ、電線の抜けを防止できます。

端子台ねじ頭での通電確認について
(形XW4A、形XW4B、形XW4E)

端子台ねじ頭での通電確認をする場合は、ねじを締めつけた状態で実施してください。
ねじを開放またはねじ締め途中の場合、構造上不導通となる場合があります。

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    XW4A-03C1-H1
    注文停止中
    XW4A-08B1-H1
    注文停止中
    XW4A-08C1-V1
    注文停止中
    XW4A-10B1-V1
    注文停止中
    XW4B-02B1-H1
    注文停止中
    XW4B-03B1-H1
    注文停止中
    XW4B-04B1-H1
    注文停止中
    XW4B-05B1-H1
    注文停止中
    XW4B-06B1-H1
    注文停止中
    XW4E-02B1-S1
    注文停止中
    XW4E-02B1-V1
    注文停止中
    XW4E-02C1-V1
    注文停止中
    XW4E-03B1-V1
    注文停止中
    XW4E-04B1-V1
    注文停止中
    XW4E-04C1-V1
    注文停止中
    XW4E-05B1-V1
    注文停止中
    XW4E-05C1-V1
    注文停止中
    XW4E-06B1-V1
    注文停止中
    XW4E-06C1-S1
    注文停止中
    XW4E-06C1-V1
    注文停止中
    XW4E-08C1-S1
    注文停止中
    XW4E-08C1-V1
    注文停止中
    XW4E-09C1-V1
    注文停止中
    XW4E-10C1-V1
    RoHS?最小発注数量
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    -
    1個
    10
    1個
    10
    1個
    10
    1個
    -
    1個
    -
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    -
    1個
    10
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    80円
    ( 88円 )
    1日目
    230円
    ( 253円 )
    1日目
    220円
    ( 242円 )
    1日目
    290円
    ( 319円 )
    1日目
    160円
    ( 176円 )
    1日目
    250円
    ( 275円 )
    1日目
    330円
    ( 363円 )
    1日目
    420円
    ( 462円 )
    1日目
    500円
    ( 550円 )
    1日目
    90円
    ( 99円 )
    1日目
    80円
    ( 88円 )
    1日目
    70円
    ( 77円 )
    1日目
    120円
    ( 132円 )
    1日目
    170円
    ( 187円 )
    1日目
    150円
    ( 165円 )
    1日目
    210円
    ( 231円 )
    1日目
    190円
    ( 209円 )
    1日目
    260円
    ( 286円 )
    1日目
    240円
    ( 264円 )
    1日目
    220円
    ( 242円 )
    1日目
    330円
    ( 363円 )
    1日目
    300円
    ( 330円 )
    1日目
    340円
    ( 374円 )
    1日目
    370円
    ( 407円 )
    1日目
  • 1

    • 詳細情報

    基本情報

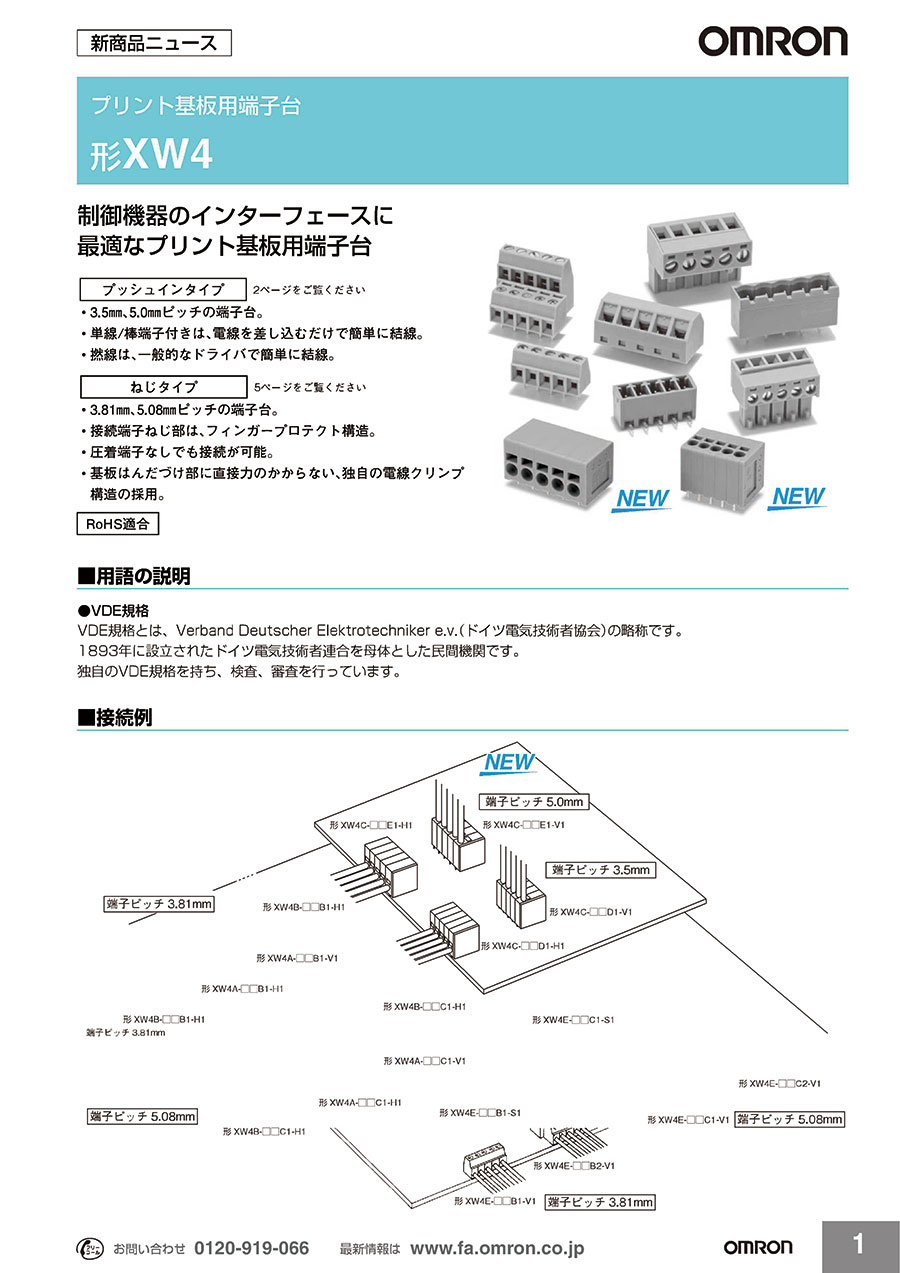

    制御機器のインターフェースに最適なプリント基板用端子台。
    【特長】
    プッシュインタイプ
    ・3.5mm、5.0mmピッチの端子台
    ・単線/棒端子付きは、電線を差し込むだけで簡単に結線
    ・撚線は、一般的なドライバで簡単に結線
    ねじタイプ
    ・3.81mm、5.08mmピッチの端子台
    ・接続端子ねじ部は、フィンガープロテクト構造
    ・圧着端子なしでも接続が可能
    ・基板はんだづけ部に直接力のかからない、独自の電線クリンプ構造の採用

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
    • 【取扱い終了品】在庫無くなり次第、ミスミでは受注受付を終了します。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    • 写真は代表画像です。ご注文の際は、カタログで図面の御確認を頂きますよう宜しくお願い致します。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
