極数	標準端子配列形	逆列端子配列形
10	形XG2A-1001	-
14	形XG2A-1401	形XG2A-1402
16	形XG2A-1601	形XG2A-1602
20	形XG2A-2001	-
26	形XG2A-2601	形XG2A-2602
30	形XG2A-3001	-
34	形XG2A-3401	-
40	形XG2A-4001	形XG2A-4002
50	形XG2A-5001	-
60	形XG2A-6001	-

※ カバー形状は、オープンエンドタイプです。

XG2Aシリーズの外観

XG2Aシリーズの外形寸法図単位：mm

プリント基板加工寸法単位：mm
標準端子配列形の場合

プリント基板加工寸法単位：mm
逆列端子配列形の場合

寸法表

定格／性能

定格電流	1A
定格電圧	AC250V
接触抵抗	15mΩ以下（20mV以下、100mA以下にて）
絶縁抵抗	10³MΩ以上（DC500Vにて）
耐電圧	AC500V 1min （リーク電流1mA以下）
使用温度範囲	-55～+85℃（低温にて氷結しないこと）

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

用途	ピン数	シリーズ	代表規格	備考	RoHS2（10物質）?	最小発注数量

対基板	10	その他	ROHS	標準端子配列形	対応	2個
対基板	14	その他	ROHS	標準端子配列形	対応	2個
対基板	14	その他	ROHS	逆列端子配列形	対応	2個
対基板	16	その他	ROHS	標準端子配列形	対応	2個
対基板	16	その他	ROHS	逆列端子配列形	対応	2個
対基板	20	その他	-	標準端子配列形	対応	20個
対基板	26	その他	ROHS	標準端子配列形	対応	2個
対基板	26	その他	ROHS	逆列端子配列形	対応	2個
対基板	30	その他	ROHS	標準端子配列形	対応	1個
対基板	34	その他	ROHS	標準端子配列形	対応	1個
対基板	40	その他	ROHS	標準端子配列形	対応	1個
対基板	40	その他	ROHS	逆列端子配列形	対応	1個
対基板	50	その他	ROHS	標準端子配列形	対応	1個
対基板	60	その他	ROHS	標準端子配列形	対応	1個

通常単価(税別) (税込単価)	通常出荷日

377円 ( 415円 )	在庫品1日目当日出荷可能
439円 ( 483円 )	在庫品1日目当日出荷可能
303円 ( 333円 )	在庫品1日目当日出荷可能
484円 ( 532円 )	在庫品1日目当日出荷可能
306円 ( 337円 )	在庫品1日目当日出荷可能
439円 ( 483円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
717円 ( 789円 )	在庫品1日目当日出荷可能
517円 ( 569円 )	在庫品1日目当日出荷可能
549円 ( 604円 )	在庫品1日目当日出荷可能
791円 ( 870円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高密度実装、省力化結線などトータルコストの低減を実現した基板間コネクタ。
【特長】
・圧接結線方式によりケーブルの端末処理を行わずに、全端子を一括結線可能。
・プリント基板に直接はんだディップが可能。
・高さ5.8mm、幅6.8mmと小型のため、プリント基板の実装効率が大幅にアップ。
・2.54mmのグリッド端子配列を採用。
・プリント基板のパターン設計が容易。
・端子配列は標準形と逆列形の2種類を用意。
・UL規格（UL94V-0）適合の絶縁材料を使用。
・圧接工具は全極対応のアタッチメントを採用。
・結線作業等の省力化、合理化が可能。
【用途】
・通信機器、OA機器などのプリント基板に実装され、幅広いアプリケーションで活躍。

カタログ

商品TOP

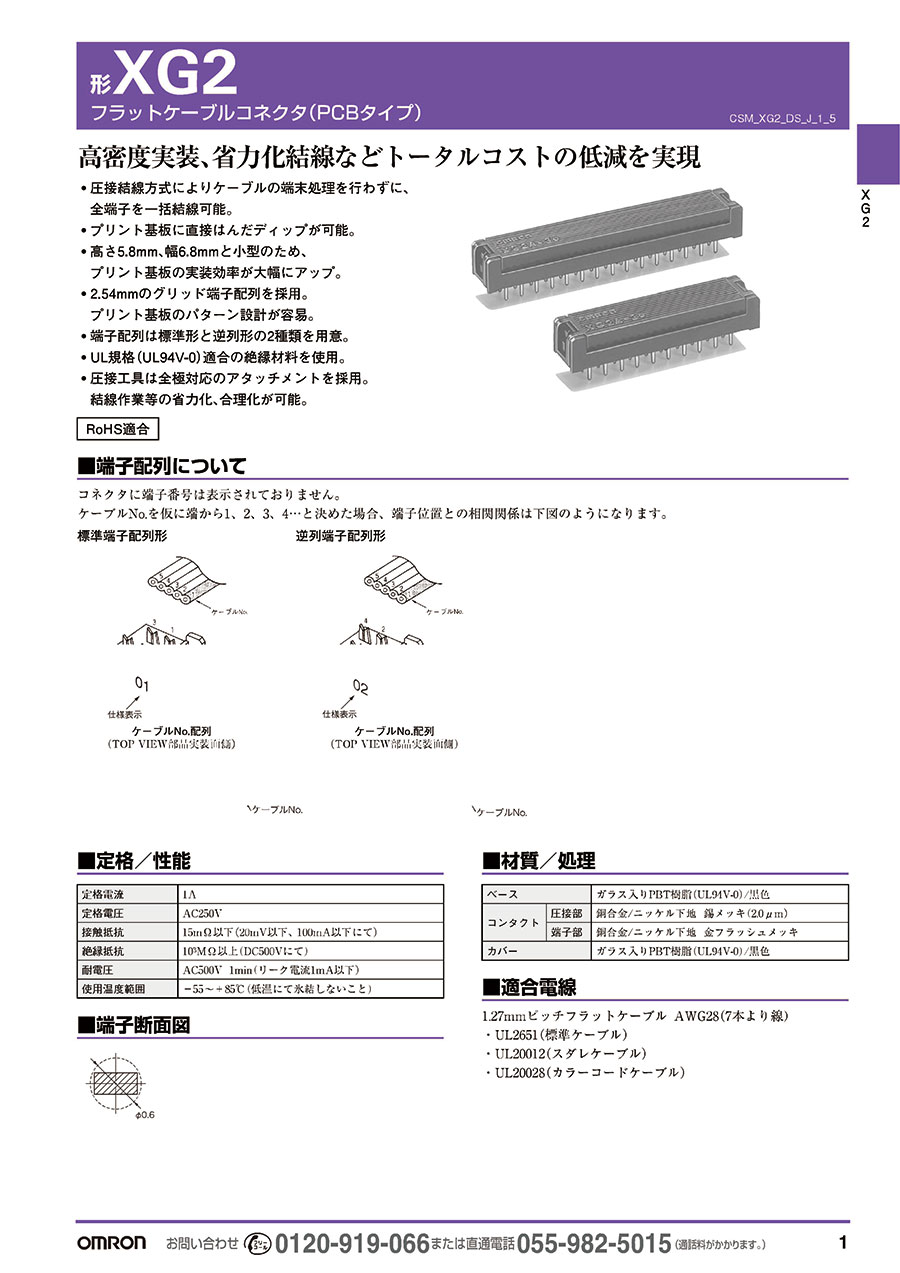

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
