オムロン

パワーリレー G7Z

Name: パワーリレー G7Z
Brand: オムロン
SKU: 222004923307
Rating: 4.6 (3 reviews)

カタログ |

通常単価(税別): 2,643円～5,450円

税込単価: 2,907円～5,995円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

AC440V 40Aを通電、開閉可能な小型電磁接触器（コンタクタ）。【特長】・1極40Aの開閉が可能・...

詳細を確認

4.64.6

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

オムロン

LY バイパワーリレー

通常価格(税別)： 800円 (税込価格：880円)

通常出荷日：在庫品1日目

よく一緒に見られています

オムロン

パワーリレー G7L

通常価格(税別)： 1,400円 (税込価格：1,540円)

通常出荷日：在庫品1日目

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

塵埃・異物が入りにくい設計の小型電磁接触器（コンタクタ）

4極へ入れる接続時の通電容量は最大160A

製品仕様

（単位：mm）

リレー本体（DC12V、24V）+補助接点ブロックセットの寸法図

リレー本体+補助接点ブロックセット

構造		接点構成		定格電圧	形式
構造		リレー本体	補助接点ブロック	定格電圧	形式
リレー本体+ 補助接点ブロックセット	4極+2極	4A	2a	DC24V	形G7Z-4A-20Z-R
			1a1b	DC24V	形G7Z-4A-11Z-R
			2b	DC24V	形G7Z-4A-02Z-R
		3A1B	1a1b	DC24V	形G7Z-3A1B-11Z-R
		2A2B	2a	DC12V	形G7Z-2A2B-20Z-R
			1a1b	DC24V	形G7Z-2A2B-11Z-R
			2b	DC24V	形G7Z-2A2B-02Z-R

＊1 リレー本体の接点端子はM5、コイル端子はM3.5です。
＊2 補助接点ブロック端子はM3.5です。

リレー本体

極数	接点構成	形式	定格電圧
4極	4A	形G7Z-4A	DC12、24V
	3A1B	形G7Z-3A1B
	2A2B	形G7Z-2A2B

＊1 リレー本体の接点端子はM5、コイル端子はM3.5です。

定格／操作コイル

定格電圧（V）		定格電流（mA）	コイル抵抗（Ω）	動作電圧	復帰電圧	最大許容電圧	消費電力（W）
定格電圧（V）		定格電流（mA）	コイル抵抗（Ω）	定格電圧に対する割合			消費電力（W）
DC	12	308	39	75%以下	10%以上	110%	約3.7
DC	24	154	156	75%以下	10%以上	110%	約3.7

定格電流、コイル抵抗はコイル温度が23℃における値で、コイル抵抗は±15％です。
動作特性はコイル温度が23℃における値です。
最大許容電圧はリレーコイル操作電源の変動範囲の最大値で、周囲温度が23℃における値です。ただし、連続許容ではありません。

開閉部（接点部）／リレー本体、リレー本体＋補助接点ブロックセット

形式		形G7Z-4A-□Z-R、形G7Z-3A1B-□Z-R、形G7Z-2A2B-□Z-R
負荷		抵抗負荷	誘導負荷 cosφ＝0.3	抵抗負荷 L/R＝1ms
接触機構		ダブルブレーク
接点材質		Ag合金
定格負荷	a接点	AC440V 40A	AC440V 22A	DC110V 5A
定格負荷	b接点	AC440V 25A	AC440V 10A	DC110V 5A
定格通電電流	a接点	40A ＊
定格通電電流	b接点	25A
接点電圧の最大値		AC480V		DC125V
接点電流の最大値	a接点	40A	22A	5A
接点電流の最大値	b接点	25A	10A	5A
開閉容量の最大値	a接点	17,600VA	9,680VA	550W
開閉容量の最大値	b接点	11,000VA	4,400VA	550W
故障率 P水準（参考値）		DC24V 2A

※ 注.形G7Z搭載の補助接点ブロックは、補助接点ブロック形G73Zと同じ定格です。

＊リレー本体+補助接点ブロックセットにおいては、主接点の定格通電電流は周囲温度により異なります。

性能

分類		リレー本体+ 補助接点ブロックセット＊5	リレー本体	補助接点ブロック
形式		形G7Z-4A-□Z-R、形G7Z-3A1B-□Z-R、形G7Z-2A2B-□Z-R	形G7Z-4A、形G7Z-3A1B、形G7Z-2A2B	形G73Z-02Z-R


接触抵抗＊1		400mΩ以下		100mΩ以下
動作時間＊2		50ms以下
復帰時間＊2		50ms以下
最大開閉ひん度	機械的	1,800回/h
最大開閉ひん度	定格負荷	1,200回/h
絶縁抵抗＊3		1,000MΩ以上
耐電圧	コイル−接点間	AC4,000V 50/60Hz 1min.		-
	異極接点間	AC4,000V 50/60Hz 1min.
	同極接点間	AC2,000V 50/60Hz 1min.
耐衝撃電圧	コイル−接点間	10kV 1.2×50μs		-
	異極接点間	10kV 1.2×50μs
	同極接点間	4.5kV 1.2×50μs		3.0kV 1.2×50μs
振動	耐久	10～55～10Hz 片振幅0.5mm（複振幅1.0mm）
振動	誤動作	a接点：10～55～10Hz 片振幅0.5mm（複振幅1.0mm） b接点：10～32～10Hz 片振幅0.5mm（複振幅1.0mm）
衝撃	耐久	ねじ取りつけ時：700m/s²	ねじ取りつけ時：800m/s²	ねじ取りつけ時：700m/s²
	耐久	DINレール取りつけ時：500m/s²
	誤動作	a接点：100m/s²
	誤動作	b接点：25m/s²	b接点：60m/s²	b接点：25m/s²
耐久性	機械的	100万回以上（接点無負荷、開閉ひん度1,800回/h）
耐久性	電気的＊4	AC抵抗負荷： 8万回、AC誘導負荷： 8万回、DC抵抗負荷： 10万回（定格負荷、開閉ひん度1,200回/時）
故障率P水準（参考値）＊6		DC24V 2A		DC1V 1mA
使用周囲温度		−25～+60℃（だだし、氷結および結露しないこと）
使用周囲湿度		5～85%RH
質量		約330g	約310g	約20g

※ 上記は初期における値です。

＊1 測定条件：リレー本体（形G7Z）／DC5V1A電圧降下法による。補助接点ブロック（形G73Z）／DC5V 0.1A電圧降下法による。
＊2 測定条件：周囲温度+23℃、定格電圧印加時、接点バウンス含まず。
＊3 測定条件：DC1,000V絶縁抵抗計にて耐電圧の項と同じ箇所を測定。
＊4 周囲温度条件：+23℃
＊5 形G7Z搭載の補助接点ブロックは、補助接点ブロック形G73Zと同じ性能です。
＊6 この値は開閉ひん度1,800回/hにおける値です。

オプション

補助接点ブロック

極数	接点構成	形式
2極	2b	形G73Z-02Z-R

＊1 補助接点ブロック端子はM3.5です。

型番リスト

表示件数

型番

接点構成

接点定格電流(AC,DC時最小値)

(A)

コイル定格電圧(DC)

(V)

代表規格

寸法高さ

(mm)

寸法幅

(mm)

寸法奥行き

(mm)

分類

接点機構

補助接点構成

RoHS?

最小発注数量

[その他] 2a2b	a：40/b：25	24	CE / UL / CUL / TUV / CCC / CSA	62	45	84.2	リレー本体+補助接点ブロックセット	ダブルブレーク	2b	-	1個
[その他] 2a2b	a：40/b：25	24	CE / UL / CUL / TUV / CCC / CSA	62	45	84.2	リレー本体+補助接点ブロックセット	ダブルブレーク	1a1b	-	1個
[その他] 2a2b	a：40/b：25	12	CE / UL / CUL / TUV / CCC / CSA	62	45	84.2	リレー本体+補助接点ブロックセット	ダブルブレーク	2a	-	1個
[その他] 2a2b	a：40/b：25	12	CE / UL / CUL / TUV / CCC / CSA	62	45	60	リレー本体	ダブルブレーク	-	-	1個
[その他] 2a2b	a：40/b：25	24	CE / UL / CUL / TUV / CCC / CSA	62	45	60	リレー本体	ダブルブレーク	-	10	1個
[その他] 3a1b	a：40/b：25	24	CE / UL / CUL / TUV / CCC / CSA	62	45	84.2	リレー本体+補助接点ブロックセット	ダブルブレーク	1a1b	-	1個
[その他] 3a1b	a：40/b：25	24	CE / UL / CUL / TUV / CCC / CSA	62	45	60	リレー本体	ダブルブレーク	-	-	1個
[その他] 4a	40	24	CE / UL / CUL / TUV / CCC / CSA	62	45	84.2	リレー本体+補助接点ブロックセット	ダブルブレーク	2b	-	1個
[その他] 4a	40	24	CE / UL / CUL / TUV / CCC / CSA	62	45	84.2	リレー本体+補助接点ブロックセット	ダブルブレーク	1a1b	-	1個
[その他] 4a	40	24	CE / UL / CUL / TUV / CCC / CSA	62	45	84.2	リレー本体+補助接点ブロックセット	ダブルブレーク	2a	-	1個
[その他] 4a	40	12	CE / UL / CUL / TUV / CCC / CSA	62	45	60	リレー本体	ダブルブレーク	-	-	1個
[その他] 4a	40	24	CE / UL / CUL / TUV / CCC / CSA	62	45	60	リレー本体	ダブルブレーク	-	10	1個
2b	1	-	CE / UL / TUV / CCC	47	15	24.2	補助接点ブロック	シングルブレーク	2b	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,450円 ( 5,995円 )	在庫品1日目当日出荷可能
5,170円 ( 5,687円 )	1日目
5,330円 ( 5,863円 )	1日目
4,960円 ( 5,456円 )	1日目
4,104円 ( 4,514円 )	在庫品1日目当日出荷可能
5,170円 ( 5,687円 )	1日目
5,307円 ( 5,838円 )	在庫品1日目当日出荷可能
5,170円 ( 5,687円 )	1日目
5,170円 ( 5,687円 )	1日目
5,170円 ( 5,687円 )	在庫品1日目当日出荷可能
5,307円 ( 5,838円 )	在庫品1日目当日出荷可能
3,562円 ( 3,918円 )	在庫品1日目当日出荷可能
2,643円 ( 2,907円 )	1日目

詳細情報

基本情報

基本情報

AC440V 40Aを通電、開閉可能な小型電磁接触器（コンタクタ）。
【特長】
・1極40Aの開閉が可能
・4極並列接続時の通電容量は最大160A
・本体と補助接点の組合せによりEN60947-4-1ミラーコンタクト機構の認証取得
・欧州の太陽光発電規格（VDE0126）に適合
【用途】
・産業用インバータ、サーボドライバなどの電源通電およびモータなどの電源開閉に最適
・主に制御盤・産業機械などに利用可能

ご注意

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

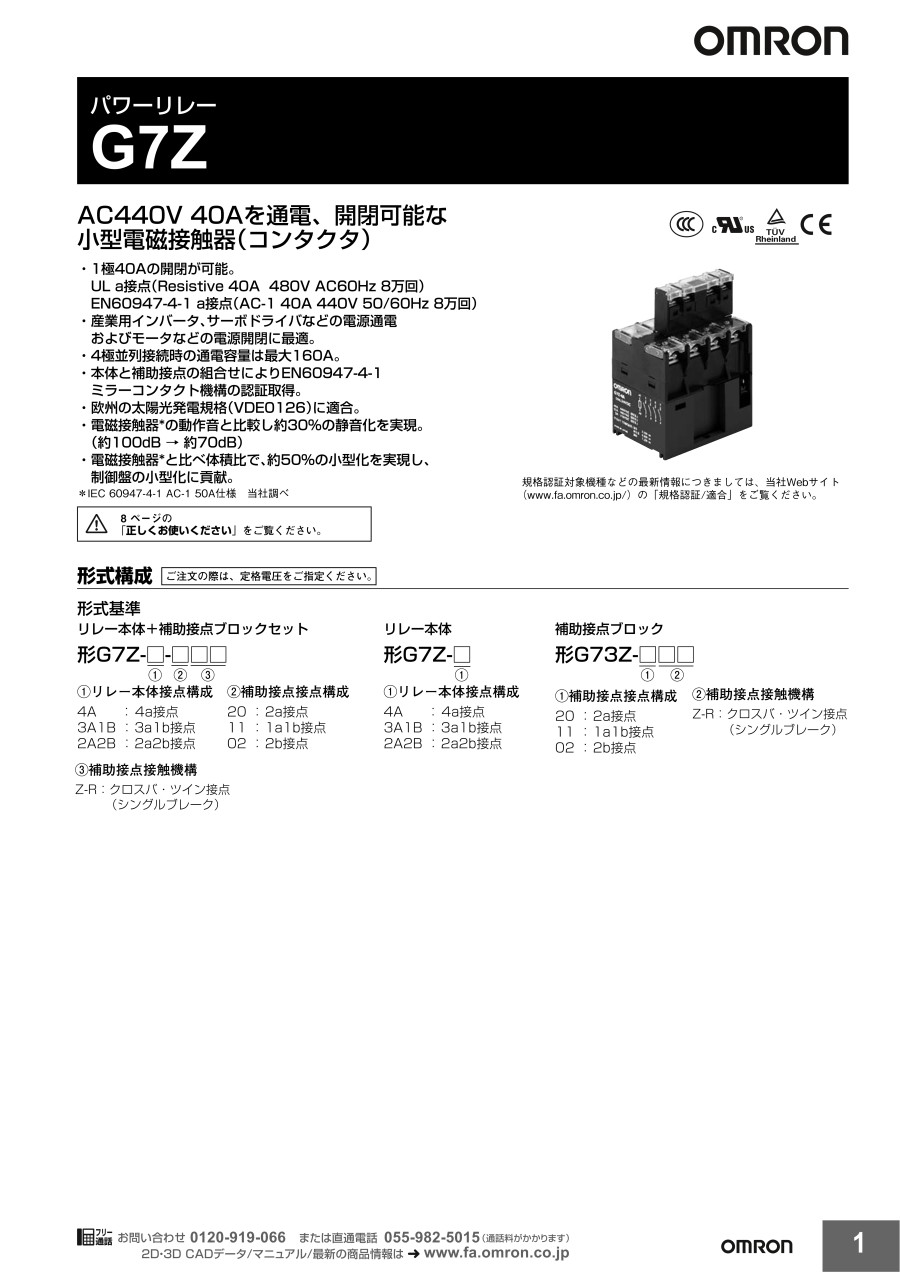

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
CC-Link IE, EtherCAT対応 CAT5e STP（二重シールド）高屈曲LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

パワーリレー G7Zのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

燃料電池の主電源接続用

満足度：5.02019/03/22

燃料電池出力と主回路の断続に使用。大電流に対応しており安心して使用できます。

0人が参考にしています。

制御盤に使用しています

満足度：5.02019/03/12

制御盤に使用しており、配線作業をしてエンドユーザーに渡しています。以前からずっと継続して利用しており、在庫がなくなると補...もっと読む

0人が参考にしています。

機械に取り付け

満足度：4.02018/11/30

機械に取り付けています。必要な仕様を満たしていたため新規で選定し、購入しました。今のところ満足しています。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qリレーのコイルに連続通電した場合の寿命を教えてください。

連続通電でお使い頂いた場合の具体的な寿命は規定していません。
連続通電はコイルの発熱の原因となります。
コイルにはポリウレタン銅線を使用しています。
一般的に電線単品にて耐熱寿命が4万時間とされていることから、定格電圧印加、一般環境でお使いの場合で、約5年程度を目安にお考えください。
