ハイブリッド・パワーリレー G9H

ハイブリッド・パワーリレー G9H
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
2,460円～3,917円
税込単価
2,706円～4,309円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ソリッドステート・リレー G3NA 適用負荷5～90A

オムロン

ソリッドステート・リレー G3NA 適用負荷5～90A
4.7
通常価格(税別)： 2,528円 (税込価格：2,781円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ソリッドステート・リレー G3F/G3FD

オムロン

ソリッドステート・リレー G3F/G3FD
5
通常価格(税別)： 2,623円 (税込価格：2,885円)

通常出荷日：在庫品1日目

マグネットリレーとSSRのハイブリッド化が10A、1000万回開閉を実現。【特...

詳細情報を確認する

ご注意

  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が4型番あります。
    数量：

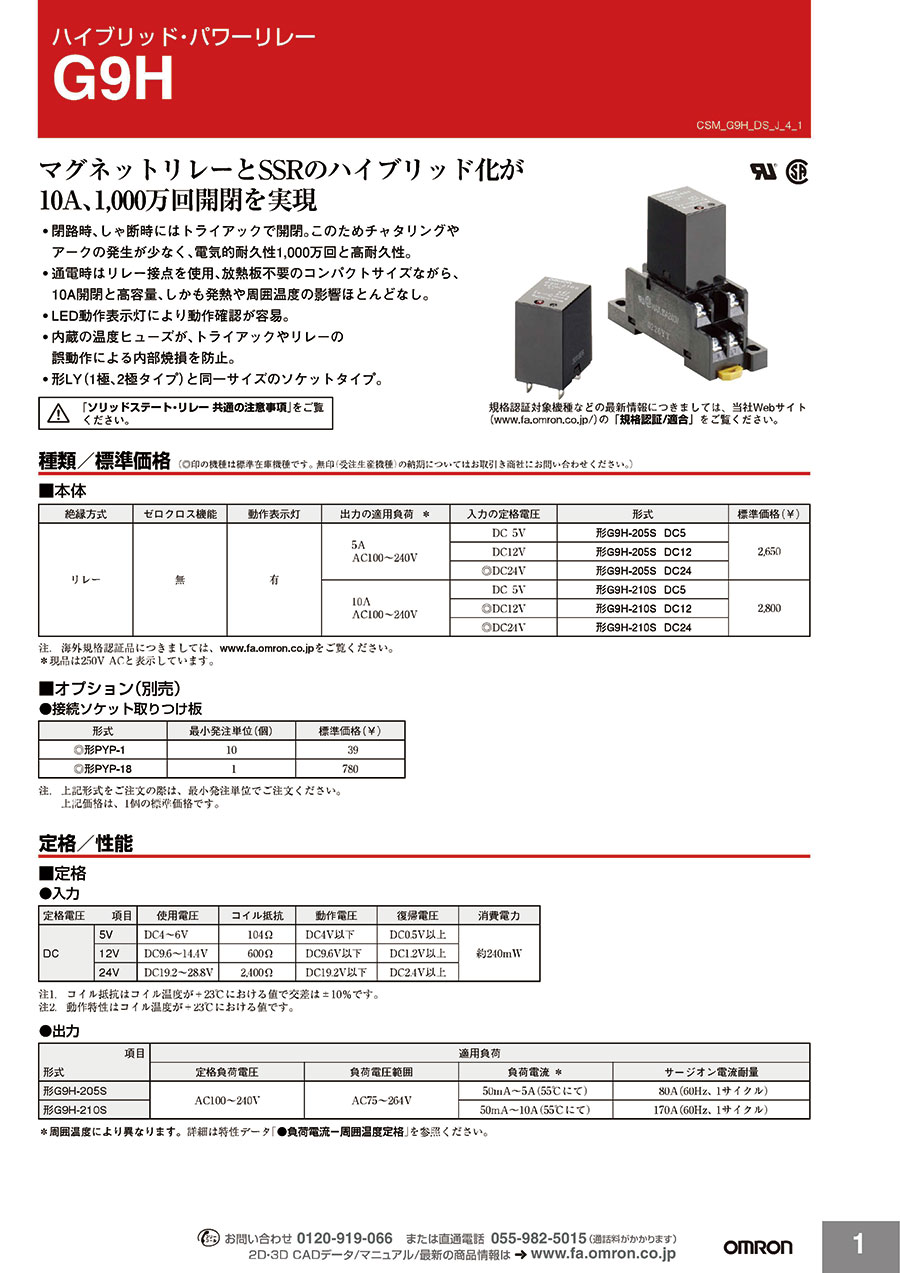

    商品情報

    電気的耐久性1,000万回と高耐久性のSSRリレー

    チャタリングやアークの発生が少ない。

    チャタリングやアークの発生が少ない。

    製品仕様

    （単位：mm）

    外形図と寸法図

    外形図と寸法図

    絶縁方式ゼロクロス
    機能    		動作
    表示灯    		出力の適用負荷入力の
    定格電圧    		形式
    リレー無有5A
    AC100～240V    		DC24V形G9H-205S DC24
    10A
    AC100～240V    		DC12V形G9H-210S DC12
    DC24V形G9H-210S DC24

    定格

    定格電圧使用電圧コイル抵抗動作電圧復帰電圧消費電力
    DC5VDC4～6V104ΩDC4V以下DC0.5V以上約240mW
    12VDC9.6～14.4V600ΩDC9.6V以下DC1.2V以上
    24VDC19.2～28.8V2,400ΩDC19.2V以下DC2.4V以上

    入力

    • ※ コイル抵抗はコイル温度が+23℃における値で公差は±10％です。
    • ※ 動作特性はコイル温度が+23℃における値です。
    形式適用負荷
    定格負荷電圧負荷電圧範囲負荷電流 *サージオン電流耐量
    形G9H-205SAC100～240VAC75～264V50mA～5A（55℃にて）80A（60Hz、1サイクル）
    形G9H-210S50mA～10A（55℃にて）170A（60Hz、1サイクル）

    出力
    *周囲温度により異なります。

    形式形G9H-205S形G9H-210S
    動作時間10ms以下
    復帰時間1/2サイクル以下＋10ms
    出力オン時電圧降下1.6V（RMS）以下（5Aにて）1.6V（RMS）以下（10Aにて）
    漏れ電流5mA以下（AC250Vにて）
    サージオン電流耐量80A170A
    温度上昇50deg以下（抵抗法にて定格電圧印加）
    絶縁抵抗100MΩ以上（DC500Vメガにて）
    耐電圧AC2,000V 50/60Hz 1min
    振動耐久10～55～10Hz 片振幅1mm（複振幅2mm）
    誤動作10～45～10Hz 片振幅1mm（複振幅2mm）
    衝撃 *耐久1,000m/s2
    誤動作100m/s2
    耐久性機械的1,000万回以上（開閉ひん度18,000回/h）
    電気的1,000万回以上（抵抗負荷、開閉ひん度18,000回/h）
    保管温度−25～＋70℃（ただし、氷結および結露しないこと）
    使用周囲温度−25～＋60℃（ただし、氷結および結露しないこと）
    使用周囲湿度35～85％RH
    質量約25g

    性能
    *励磁時の値です。

    型番リスト

    表示件数
  • 1
    • 型番
    G9H-205S-US DC24
    G9H-210S DC12-R6
    G9H-210S-US DC12
    G9H-210S-US DC24

    負荷電流

    (A)

    入力電圧

    (V)

    代表規格

    特価品

    		RoHS?最小発注数量
    5
    DC19.2～28.8
    UL / CSA(cUL)
    -
    10
    1個
    10
    DC9.6～14.4
    なし
    対象品
    -
    1個
    10
    DC9.6～14.4
    UL / CSA(cUL)
    -
    10
    1個
    10
    DC19.2～28.8
    UL / CSA(cUL)
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,670円
    ( 4,037円 )
    1日目
    2,460円
    ( 2,706円 )
    在庫品1日目当日出荷可能
    3,917円
    ( 4,309円 )
    1日目
    3,917円
    ( 4,309円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    マグネットリレーとSSRのハイブリッド化が10A、1000万回開閉を実現。
    【特長】
    ・閉路時、しゃ断時にはトライアックで開閉
    ・チャタリングやアークの発生が少なく、電気的耐久性1000万回と高耐久性
    ・通電時はリレー接点を使用、放熱板不要のコンパクトサイズながら、10A開閉と高容量、発熱や周囲温度の影響ほとんどなし
    ・LED動作表示灯により動作確認が容易
    ・内蔵の温度ヒューズが、トライアックやリレーの誤動作による内部焼損を防止
    ・形LY（1極、2極タイプ）と同一サイズのソケットタイプ
    【用途】
    ・有接点リレーと無接点リレーの良いところだけを組み合せたもので半導体素子の特長を生かせる用途に最適

    ご注意

    • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ハイブリッド・パワーリレー G9Hのレビュー
    4平均満足度：4.02件のレビュー
    200Vの切り替えに使用
    4
    満足度：4.02019/04/09
    200Vの切り替えに使っています。ネットで検索していたところ、この商品を見つけましたので購入しました。支障もなく切り替え...もっと読む
    0人が参考にしています。
    社内の機械の制御に使用
    4
    満足度：4.02019/01/29
    社内ではオムロン製を優先して使用していますので、このリレーを選びました。念のために交換はしていますが、不良も少ないので信...もっと読む
    0人が参考にしています。
    2件全て見る

    よくあるご質問（FAQ）

    Qソリッドステート・リレー(SSR)の出力がONしません。どのような原因が考えられますか？
    A
    過電流により内部回路の断線が起きていると考えられます。
    考えられる原因は、以下の通りです。
    ①周囲温度上昇による定格電流オーバー
    ②負荷短絡による定格電流オーバー
    ③外来サージによる定格電流オーバー
