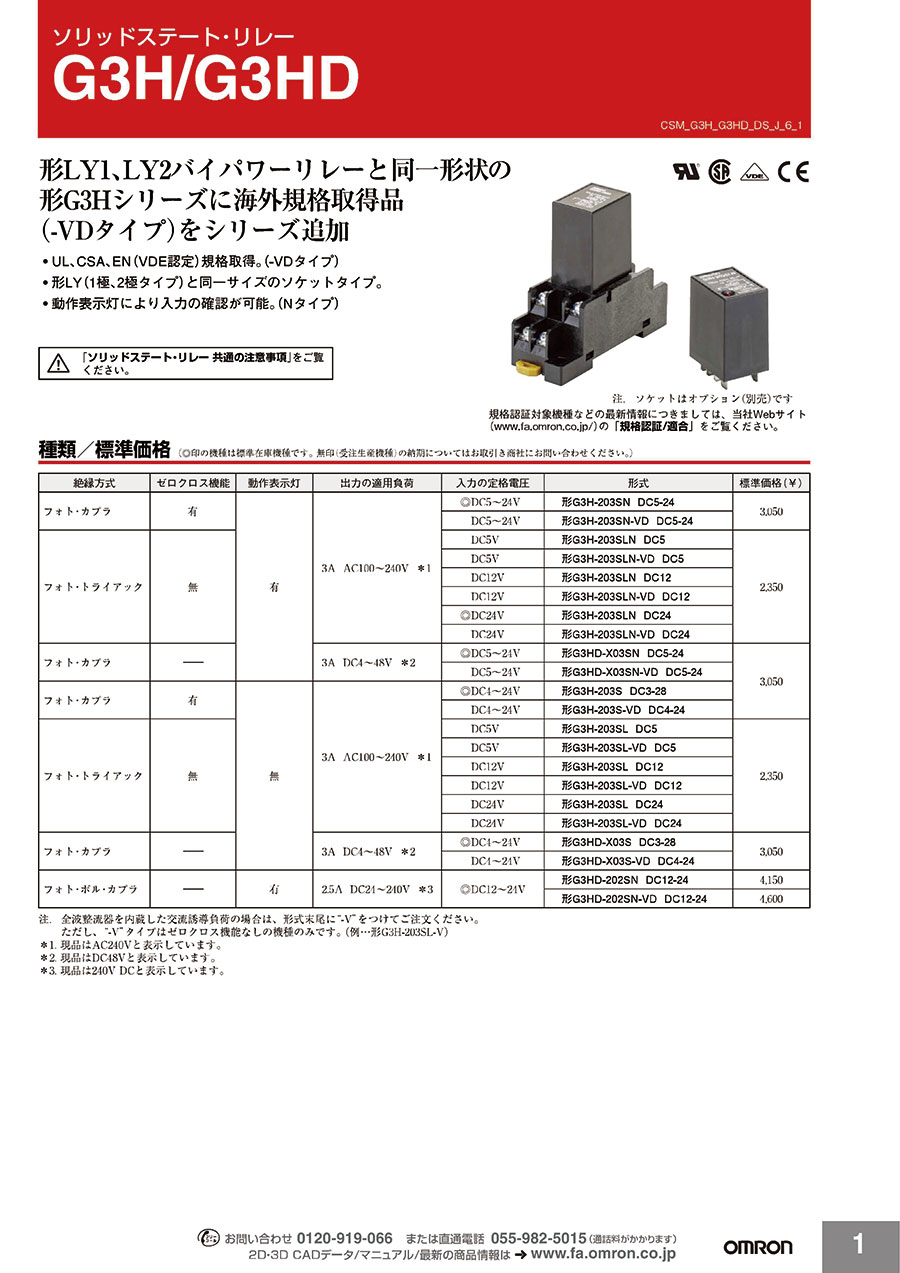

ソリッドステート・リレー G3H/G3HD

入力側が故障するケースは少なく、出力部のショート故障が多いです。
出力側がショートすると、出力が常にONした状態となり、負荷はOFFしません。

ソリッドステート・リレー（SSR）は、半導体素子で構成されたリレーであり、サージ電圧や過電流などにて素子が破壊される故障を招きます。
その際、素子の故障モードとしては、ショート故障（短絡故障）がほとんどであり、負荷のしゃ断不能の原因となります。

従って、SSRを使用した制御回路でフェイルセーフを考える場合、負荷電源をSSRのみにてしゃ断する回路でなく、負荷電源側に設置したコンタクタあるいはブレーカにより、SSR異常時に負荷をしゃ断する回路としてください。
例えば、ACモータを負荷とした回路にてSSRが半波故障した場合、DC励磁となり過電流がモータに流れ、モータが焼損する場合があります。
こういった際には、ブレーカにより、モータへの電流をしゃ断する回路としてください。

入力の定格電圧が「DC5～24V」のように幅をもっているソリッドステート・リレー（SSR）では、電圧によって入力インピーダンス、入力電流が変化する機種があります。
インピーダンス、電流の特性グラフは、SSRの素子方式によって異なります。
(注意)
半導体などにてSSRを駆動される場合、電圧によっては、半導体の故障の原因となりますので、実機にてご確認の上、ご使用ください。
