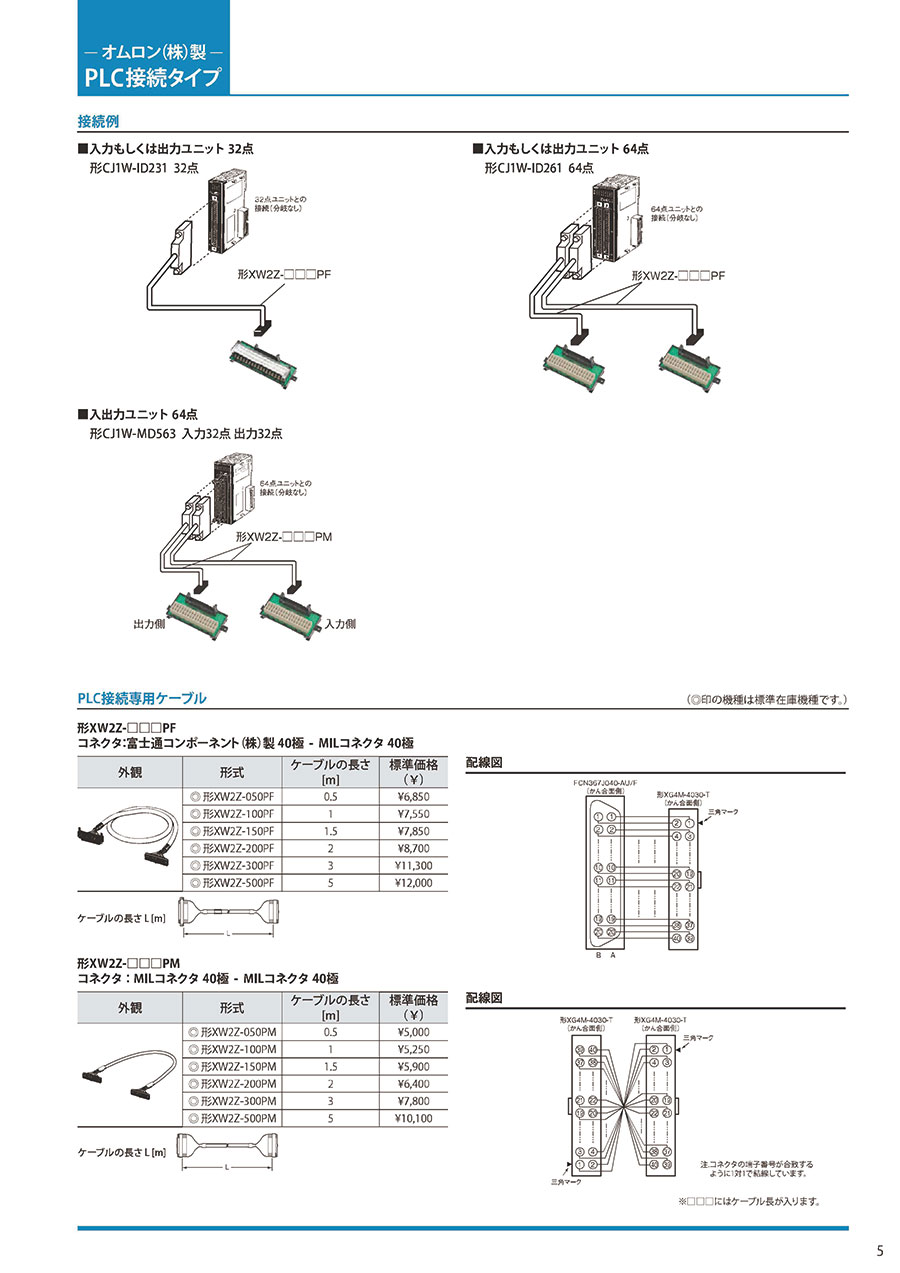

<h3 class="m-h3--wysiwyg">製品仕様</h3>
<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of3">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222004922070/222004922070_001_20230801115858.jpg" alt="PLC接続タイプコネクタ端子台変換ユニット専用接続ケーブル　XW2Z（PLC接続専用）:関連画像" /></div>
<p>XW2Zシリーズの外観</p>
</div>
</div>
<div class="m-cols__1of3">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222004922070/222004922070_002_20230801115858.jpg" alt="PLC接続タイプコネクタ端子台変換ユニット専用接続ケーブル　XW2Z（PLC接続専用）:関連画像" /></div>
<p>XW2Z-□□□PFの配線図</p>
</div>
<p class="u-fs-M">コネクタ：富士通コンポーネント（株）製コネクタ40極-MILコネクタ40極</p>
</div>
<div class="m-cols__1of3">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222004922070/222004922070_003_20230801115858.jpg" alt="PLC接続タイプコネクタ端子台変換ユニット専用接続ケーブル　XW2Z（PLC接続専用）:関連画像" /></div>
<p>XW2Z-□□□PMの配線図</p>
</div>
<p class="u-fs-M">コネクタ：MILコネクタ40極-MILコネクタ40極 </p>
<ul class="m-notesList">
<li>※ コネクタの端子番号が合致するように1対1で結線しています。</li>
</ul>
</div>
</div>
</div>

<h3 class="m-h3--wysiwyg">XW2Z-□□□PFの種類</h3>
<table class="m-table"><colgroup> <col style="width: 13.978494623656%;" /> <col style="width: 86.021505376344%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;" rowspan="2">ケーブルの<br />長さL（m）</th>
<th style="text-align: center;">シールドあり</th>
</tr>
<tr>
<th style="text-align: center;">形式</th>
</tr>
</thead>
<tbody>
<tr>
<td style="text-align: center;">0.5</td>
<td style="text-align: center;">形XW2Z-050PF</td>
</tr>
<tr>
<td style="text-align: center;">1</td>
<td style="text-align: center;">形XW2Z-100PF</td>
</tr>
<tr>
<td style="text-align: center;">1.5</td>
<td style="text-align: center;">形XW2Z-150PF</td>
</tr>
<tr>
<td style="text-align: center;">2</td>
<td style="text-align: center;">形XW2Z-200PF</td>
</tr>
<tr>
<td style="text-align: center;">3</td>
<td style="text-align: center;">形XW2Z-300PF</td>
</tr>
<tr>
<td style="text-align: center;">5</td>
<td style="text-align: center;">形XW2Z-500PF</td>
</tr>
</tbody>
</table>
<p class="u-fs-M">コネクタ：富士通コンポーネント（株）製コネクタ40極-MILコネクタ40極</p>
<h3 class="m-h3--wysiwyg">XW2Z-□□□PMの種類</h3>
<table class="m-table"><colgroup> <col style="width: 13.978494623656%;" /> <col style="width: 86.021505376344%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;" rowspan="2">ケーブルの<br />長さL（m）</th>
<th style="text-align: center;">シールドあり</th>
</tr>
<tr>
<th style="text-align: center;">形式</th>
</tr>
</thead>
<tbody>
<tr>
<td style="text-align: center;">0.5</td>
<td style="text-align: center;">形XW2Z-050PM</td>
</tr>
<tr>
<td style="text-align: center;">1</td>
<td style="text-align: center;">形XW2Z-100PM</td>
</tr>
<tr>
<td style="text-align: center;">1.5</td>
<td style="text-align: center;">形XW2Z-150PM</td>
</tr>
<tr>
<td style="text-align: center;">2</td>
<td style="text-align: center;">形XW2Z-200PM</td>
</tr>
<tr>
<td style="text-align: center;">3</td>
<td style="text-align: center;">形XW2Z-300PM</td>
</tr>
<tr>
<td style="text-align: center;">5</td>
<td style="text-align: center;">形XW2Z-500PM</td>
</tr>
</tbody>
</table>
<p class="u-fs-M">コネクタ：MILコネクタ40極-MILコネクタ40極</p>
<h3 class="m-h3--wysiwyg">定格／性能</h3>
<table class="m-table"><colgroup> <col style="width: 14.285714285714%;" /> <col style="width: 85.714285714286%;" /> </colgroup>
<tbody>
<tr>
<th style="text-align: left;">定格電流</th>
<td style="text-align: left;">1A</td>
</tr>
<tr>
<th style="text-align: left;">定格電圧</th>
<td style="text-align: left;">AC125V DC24V</td>
</tr>
<tr>
<th style="text-align: left;">接触抵抗</th>
<td style="text-align: left;">20m&Omega;以下（20mV以下、100mA以下にて）*1</td>
</tr>
<tr>
<th style="text-align: left;">絶縁抵抗</th>
<td style="text-align: left;">100M&Omega;以上（DC500Vにて）</td>
</tr>
<tr>
<th style="text-align: left;">耐電圧</th>
<td style="text-align: left;">AC500V 1min.（リーク電流1mA以下）*2</td>
</tr>
<tr>
<th style="text-align: left;">使用周囲温度</th>
<td style="text-align: left;">-25～+80℃</td>
</tr>
</tbody>
</table>
<ul>
<li><span class="mc-num">*1</span>コネクタ部の接触抵抗です。</li>
<li><span class="mc-num">*2</span>コネクタ部の耐電圧です。</li>
</ul>
<h3 class="m-h3--wysiwyg">材質／処理</h3>
<table class="m-table"><colgroup> <col style="width: 14.393939393939%;" /> <col style="width: 15.151515151515%;" /> <col style="width: 15.151515151515%;" /> <col style="width: 15.151515151515%;" /> <col style="width: 40.151515151515%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;">項目</th>
<th style="text-align: center;" colspan="3">部品名</th>
<th style="text-align: center;">材質／処理</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: left;" rowspan="9">コネクタ</th>
<td style="text-align: left;" rowspan="4">形XG4M-2030<br />形XG4M-3430<br />形XG4M-4030</td>
<td style="text-align: left;" colspan="2">ハウジング</td>
<td style="text-align: left;" rowspan="2">ガラス入りPBT樹脂（UL94V-0）／黒色</td>
</tr>
<tr>
<td style="text-align: left;" colspan="2">カバー</td>
</tr>
<tr>
<td style="text-align: left;" rowspan="2">コンタクト</td>
<td style="text-align: left;">接触部</td>
<td style="text-align: left;">リン青銅／ニッケル下地金メッキ（0.15&mu;m）</td>
</tr>
<tr>
<td style="text-align: left;">圧接部</td>
<td style="text-align: left;">リン青銅／ニッケル下地錫メッキ（2.0&mu;m）</td>
</tr>
<tr>
<td style="text-align: left;">形XG4T-2004／4004</td>
<td style="text-align: left;" colspan="2">ストレインリリーフ</td>
<td style="text-align: left;">ガラス入りPBT樹脂（UL94V-0）／黒色</td>
</tr>
<tr>
<td style="text-align: left;" rowspan="4">FCN-367J024-AU／F<br />FCN-367J040-AU／F<br />*</td>
<td style="text-align: left;" colspan="2">ハウジング</td>
<td style="text-align: left;">ポリエステル樹脂（UL94V-0）／黒色</td>
</tr>
<tr>
<td style="text-align: left;" rowspan="2">コンタクト</td>
<td style="text-align: left;">接触部</td>
<td style="text-align: left;">銅合金／金メッキ</td>
</tr>
<tr>
<td style="text-align: left;">圧接部</td>
<td style="text-align: left;">銅合金／錫メッキ</td>
</tr>
<tr>
<td style="text-align: left;" colspan="2">スクリューねじ</td>
<td style="text-align: left;">鋼／ニッケルメッキ</td>
</tr>
<tr>
<th style="text-align: left;">ケーブル</th>
<td style="text-align: left;" colspan="3">UL2464インターフェースケーブル</td>
<td style="text-align: left;">AWG28／シールドあり</td>
</tr>
<tr>
<th style="text-align: left;">圧着端子</th>
<td style="text-align: left;" colspan="3">先開形圧着端子</td>
<td style="text-align: left;">1.25YAS3.5 相当品</td>
</tr>
</tbody>
</table>
<p class="u-fs-M">*富士通コンポーネント（株）製の形式です。</p>
<ul class="m-notesList">
<li>※ 対応の接続機器につきましてはカタログをご覧ください。</li>
</ul>
