エレクトロニクス部品技術窓口
I／Oターミナル P7TF-IS16／OS16／OS08
- 通常単価(税別)
- 12,209円～21,380円
- 税込単価
- 13,430円～23,518円
システムをフレキシブルに組めるターミナルソケット。【特長】・I／Oリレー、I／Oソリッドステートリレー...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

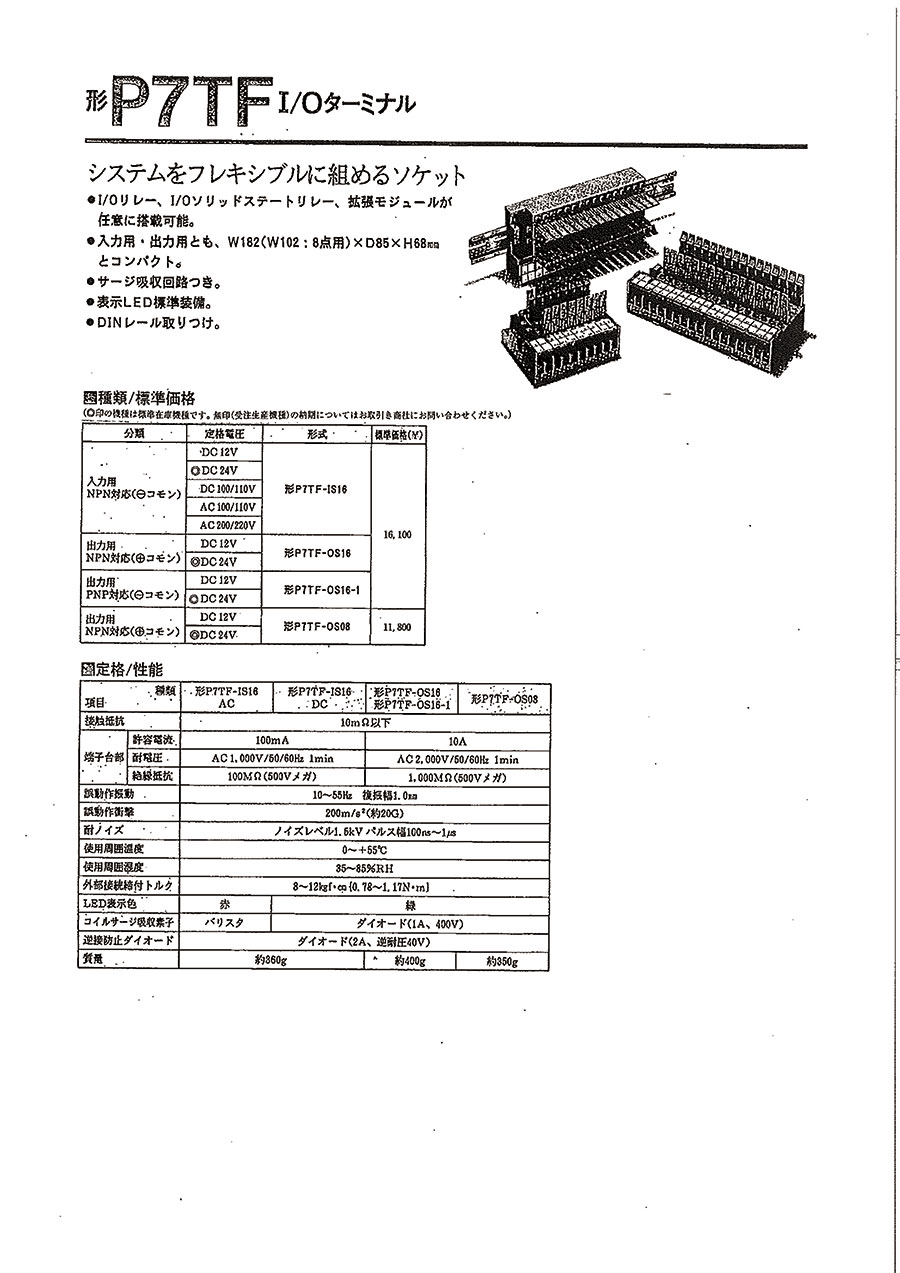

I／Oターミナルソケットの外観
P7TF-IS16の寸法図
P7TF-OS16／P7TF-OS16-1の寸法図
P7TF-OS08の寸法図
共通事項／単位：mm
| 形式 | 形P7TF-IS16 DC |
形P7TF-OS16 形P7TF-OS16-1 |
形P7TF-OS08 | |
|---|---|---|---|---|
| 接触抵抗* | 10mΩ以下 | |||
| 端子台部 | 許容電流 | 100mA | 10A | |
| 耐電圧 | AC1,000V／50／60Hz 1min | AC2,000V／50／60Hz 1min | ||
| 絶縁抵抗 | 100MΩ（500Vメガ） | 1,000MΩ（500Vメガ） | ||
| 誤動作振動 | 10～55Hz 複振幅1.0mm | |||
| 誤動作衝撃 | 200m/s2 | |||
| 耐ノイズ | ノイズレベル1.6kV パルス幅100ns～1μs | |||
| 使用周囲温度 | 0～+55℃（ただし、 氷結および結露しないこと） | |||
| 使用周囲湿度 | 35～85%RH | |||
| 外部接続締付トルク | 0.78～1.17N・m | |||
| LED表示色 | 緑 | |||
| コイルサージ吸収素子 | ダイオード（1A、 400V） | |||
| 逆接続防止ダイオード | ダイオード（2A、 逆耐圧40V） | |||
| 質量 | 約360g | 約400g | 約350g | |
注. 各性能は初期における値です。
*測定条件：1A DC5V
- ※ 上記以外の仕様につきましては、カタログをご参照ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,380円 ( 23,518円 ) | 1日目 |
12,209円 ( 13,430円 ) | 1日目 |
21,380円 ( 23,518円 ) | 1日目 |
18,025円 ( 19,828円 ) | 1日目 |
詳細情報
基本情報
システムをフレキシブルに組めるターミナルソケット。
【特長】
・I／Oリレー、I／Oソリッドステートリレー、拡張モジュールが任意に搭載可能。
・入力用出力用とも、W182（W102：8点用）×D85×H68mmとコンパクト。
・サージ吸収回路つき。
・表示LED標準装備。
・DINレール取りつけ。
【用途】
・様々組み合わせて使用したいときに。
カタログ
商品担当おすすめ
よくあるご質問（FAQ）
ただし、出力用であれば、I／Oターミナルのみとb接点のI／Oリレーをそれぞれ単品でご購入いただき、お客様にて組み合わせることができます。
