オムロン

CT内蔵ソリッドステート・リレー G3PF

カタログ |

通常単価(税別): 16,506円～29,570円特別価格

税込単価: 18,157円～32,527円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～1日目一部当日出荷可能

【特長】・CT内蔵で配線工数の削減に貢献・複数ヒータの1本断線を検出可能・三相ヒータの断線を検出可能・...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

G3PF-225B/525Bの外観

G3PF-225B/525Bの外形寸法図単位：mm

G3PF-225B/525Bの取りつけ穴加工寸法単位：mm

製品仕様

G3PF-235B/535Bの外観

G3PF-235B/535Bの外形寸法図単位：mm

G3PF-235B/535Bの取りつけ穴加工寸法単位：mm

製品仕様

G3PF-235B/535B-CTBの外観

G3PF-235B/535B-CTBの外形寸法図単位：mm

G3PF-235B/535B-CTBの取りつけ穴加工寸法単位：mm

製品仕様

G3PF-225B/525B-CTBの外観

G3PF-225B/525B-CTBの外形寸法図単位：mm

G3PF-225B/525B-CTBの取りつけ穴加工寸法単位：mm

製品仕様

G3PF-225B-STBの外観

G3PF-225B-STBの外形寸法図単位：mm

G3PF-225B-STBの取りつけ穴加工寸法単位：mm

定格

検出電源部

定格電源電圧	DC24V
使用電圧範囲	DC20.4～26.4V
消費電流	DC50mA以下（DC24Vにて）

操作入力部

入力方式	電圧入力
定格入力電圧	DC12～24V
使用入力電圧範囲	DC9.6～26.4V
動作電圧	DC9.6V以下
復帰電圧	DC1.0V以上
入力電流	DC5mA以下（DC12Vにて） DC10mA以下（DC24Vにて）

警報出力部

OFF時コレクタ耐圧	DC30V以下
最大通電電流	100mA
出力形態	NPNオープンコレクタ（異常検出時オン）
最小負荷電流	0.1mA

※ 故障検出機能において、検出電源部、操作入力部の電源の立ち上がり時間および立ち下がり時間が200msを超えるような電源を使用した場合、定格電圧に達する途中で警報表示・出力をする可能性があります。 DC電源は、200ms以下で立ち上がりおよび立ち下がりをするものをご選択ください。

主回路部

形式	G3PF-225B	G3PF-235B	G3PF-525B	G3PF-535B
	G3PF-225B-CTB	G3PF-235B-CTB	G3PF-525B-CTB	G3PF-535B-CTB
	G3PF-225B-STB	-	-	-
定格負荷電圧	AC100～240V 50/60Hz		AC200～480V 50/60Hz
使用電圧範囲	AC75～264V 50/60Hz		AC180～528V 50/60Hz
定格通電電流*	25A（40℃にて）	35A（40℃にて）	25A（40℃にて）	35A（40℃にて）
最小負荷電流	2A
サージオン電流耐量	220A （60Hz、1サイクル）	430A （60Hz、1サイクル）	220A （60Hz、1サイクル）	430A （60Hz、1サイクル）

*周囲温度により異なります。詳細はメーカーカタログの特性データ「●負荷電流－周囲温度定格」を参照ください。

性能

形式		G3PF-225B	G3PF-235B	G3PF-525B	G3PF-535B
		G3PF-225B-CTB	G3PF-235B-CTB	G3PF-525B-CTB	G3PF-535B-CTB
		G3PF-225B-STB	-	-	-
動作時間		負荷電源の1/2サイクル+1ms以下
復帰時間		負荷電源の1/2サイクル+1ms以下
主回路部	出力オン電圧降下	1.6V（RMS）以下		1.8V（RMS）以下
主回路部	漏れ電流	10mA以下（AC200Vにて）		20mA以下（AC480Vにて）
警報出力部	出力オン電圧降下	1.5V以下
警報出力部	漏れ電流	1μA以下
絶縁抵抗		100MΩ以上（DC500Vメガにて）
耐電圧		AC2500V 50/60Hz 1min
振動		10～55～10Hz 片振幅0.35mm（複振幅0.7mm）
衝撃		294m/s²
保管温度		-30～+70℃（ただし、氷結および結露しないこと）
使用周囲温度		-20～+60℃（ただし、氷結および結露しないこと）
使用周囲湿度		45～85％RH
質量		約400g	約630g	約400g	約630g

共通事項

DINレール取りつけはもちろん、ねじ取りつけも可能。
入力端子はM3端子、スクリューレスクランプ端子（脱着可）、小型マイナス端子（脱着可）の3種類を品揃え。
CSA規格、EN規格（TÜV認定）を取得。
UL規格取得（形G3PF-2□□B-□□□シリーズ）。

※ 上記以外の製品情報につきましてはメーカーカタログをご覧ください。

型番リスト

表示件数

型番

負荷電圧

(V)

負荷電流

(A)

配線方法

代表規格

入力端子

RoHS?

最小発注数量

AC75～264	25	スクリューレスクランプ端子/ねじ端子	CE / UL / CSA(cUL) / TUV	スクリューレスクランプ端子（脱着可）	10	1個
AC75～264	25	ねじ端子	CE / UL / CSA(cUL) / TUV	M3端子	10	1個
AC75～264	25	ねじ端子	CE / UL / CSA(cUL) / TUV	小型マイナス端子（脱着可）	-	1個
AC75～264	35	スクリューレスクランプ端子/ねじ端子	CE / UL / CSA(cUL) / TUV	スクリューレスクランプ端子（脱着可）	10	1個
AC75～264	35	ねじ端子	CE / UL / CSA(cUL) / TUV	M3端子	10	1個
AC180～528	25	スクリューレスクランプ端子/ねじ端子	CE / CSA(cUL) / TUV	スクリューレスクランプ端子（脱着可）	-	1個
AC180～528	25	ねじ端子	CE / CSA(cUL) / TUV	M3端子	-	1個
AC180～528	35	スクリューレスクランプ端子/ねじ端子	CE / CSA(cUL) / TUV	スクリューレスクランプ端子（脱着可）	-	1個
AC180～528	35	ねじ端子	CE / CSA(cUL) / TUV	M3端子	-	1個

通常単価(税別) (税込単価)	通常出荷日

23,334円19,833円 ( 21,816円 )	在庫品1日目当日出荷可能
16,506円 ( 18,157円 )	在庫品1日目当日出荷可能
22,290円 ( 24,519円 )	1日目
21,960円 ( 24,156円 )	1日目
20,814円 ( 22,895円 )	在庫品1日目当日出荷可能
29,570円 ( 32,527円 )	1日目
25,020円 ( 27,522円 )	1日目
28,693円 ( 31,562円 )	1日目
25,930円 ( 28,523円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・CT内蔵で配線工数の削減に貢献
・複数ヒータの1本断線を検出可能
・三相ヒータの断線を検出可能
・SSRのショート故障を検出可能
・異常検出レベルは設定スイッチにて簡単に設定可能
・DINレール取りつけはもちろん、ねじ取りつけも可能
・入力端子はM3端子、スクリューレスクランプ端子（脱着可）、小型マイナス端子（脱着可）の3種類を品揃え
【用途】
・ヒーター断線検出可能なソリッドステートリレーでヒータ制御に最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

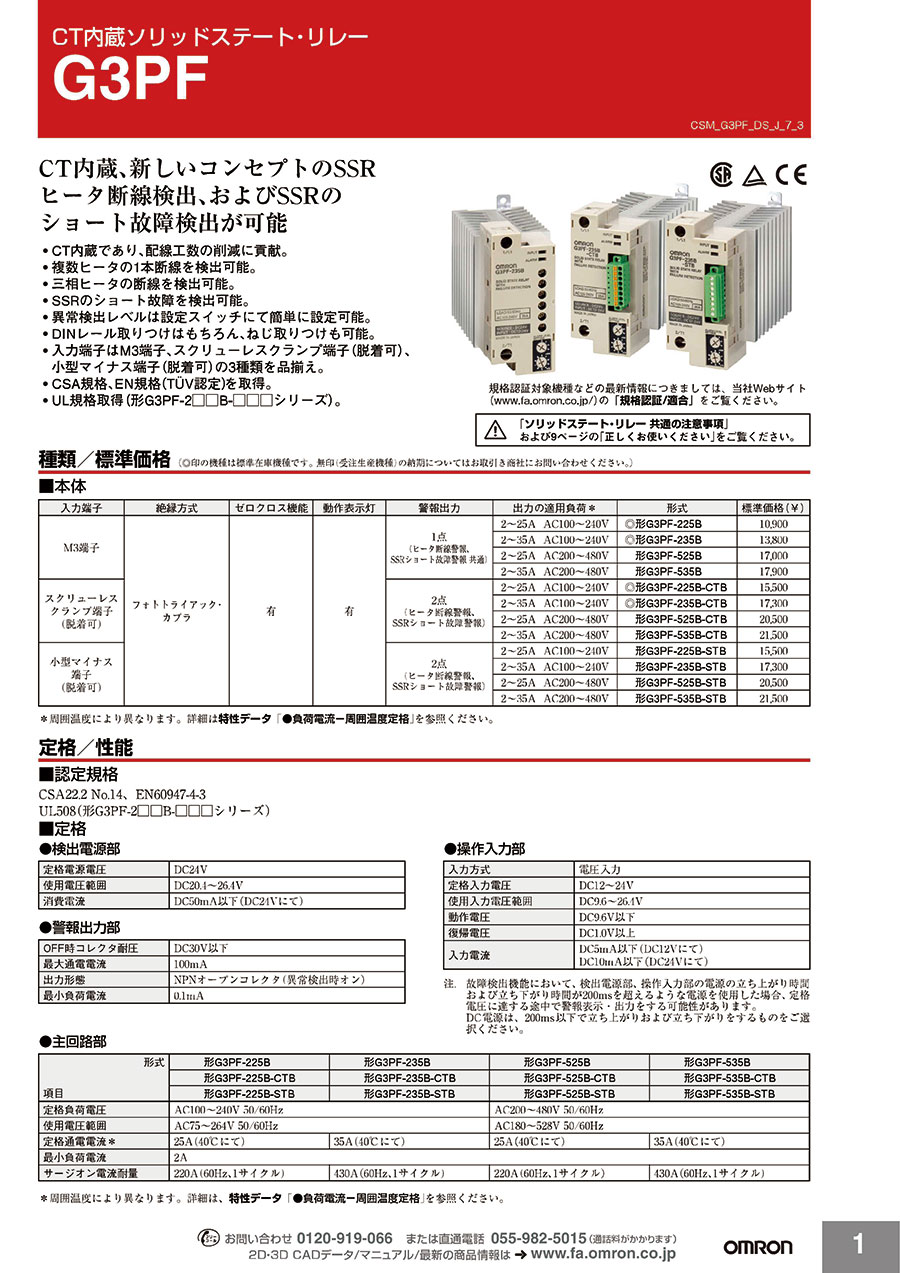

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オムロン
ターミナルSSR G3S4
小型の4点出力用ターミナルソリッドステートリレーです。端子はIN／OUT分離構造のため配線が容易。DINレール取つけ、ねじ取りつけ共用です。
ミスミ
裸圧着端子丸型
本製品は大同端子製造製の商品です。一般的に最も幅広く使われている丸型絶縁無しの圧着端子です。使用温度範囲は?40℃?＋90℃です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CT内蔵ソリッドステート・リレー G3PFのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qリレーをソリッドステート・リレー（SSR）に置き換える際の注意点はありますか？

ソリッドステート・リレー（SSR）は、一般リレーと比較すると、高寿命、高速開閉可能、振動・ノイズの発生が少ない、動作音がしないなどのメリットがありますが、漏れ電流
がある、周囲温度の影響を受けやすいといった注意点もございます。

置き換えをご検討の際には下記の点にご注意ください。
また、実際に開閉する負荷の種類、容量、突入電流などをご確認の上、ご選定ください。

（主な注意点）
　・OFF時に漏れ電流があります。
　　入力側に電圧が印加されていなくても、微小な電流が負荷側に流れているため、
　　負荷によっては復帰不良が起こる場合があります。
　・使用周囲温度によって開閉容量が変化する特性があります。
　　温度が上昇すると開閉容量が小さくなります。
　　また、機種によっては放熱器の有無によっても開閉容量が異なります。
　・出力は1極のみで、リレーでの1a接点に相当します。
　　b接点と同等の出力を取ることはできません。
　・ほとんどのSSRが、AC用、DC用に分かれています。

Qソリッドステート・リレー（SSR）が故障しているか確認する方法はありますか？

ソリッドステート・リレー（SSR）は、テスターによる導通チェックでは　正常かどうか判断することができません。
テスターの内部回路電圧、電流が低いため、SSRの内部に使用している半導体素子（トライアック、サイリスタ等）の動作が確認できないからです。
必ず、負荷を接続してINPUT側をON／OFFさせたときのLOAD側の電圧を測定してください。
