AC入力ユニット G32A-B
商品情報

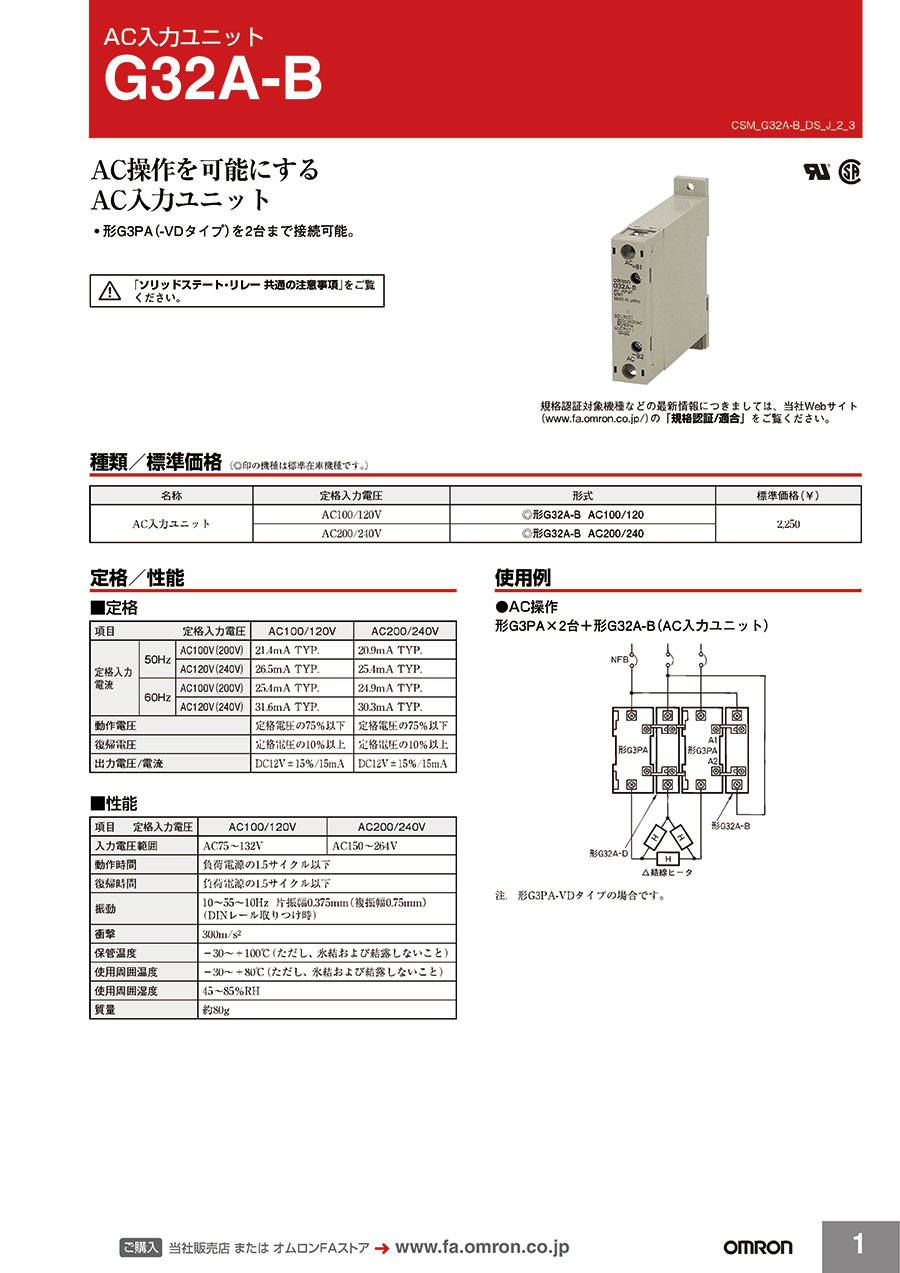

AC入力ユニット G32A-Bの仕様
AC入力ユニット G32A-Bの外観
使用例 AC操作 形G3PA×2台＋形G32A-B（AC入力ユニット）
注.形G3PA-VDタイプの場合です。
G32A-Bの寸法図1 単位：mm
G32A-Bの寸法図2 単位：mm
取りつけ穴加工寸法 単位：mm
G32A-Bの寸法図3 単位：mm
注.端子カバーなしの状態
G32A-Bの寸法図4 単位：mm
注.端子カバーを装着の状態
端子配置／内部接続
定格／性能
| 項目 | 定格入力電圧 | |||
|---|---|---|---|---|
| AC100／120V | AC200／240V | |||
| 定格入力電流 | 50Hz | AC100V（200V） | 21.4mA TYP. | 20.9mA TYP. |
| AC120V（240V） | 26.5mA TYP. | 25.4mA TYP. | ||
| 60Hz | AC100V（200V） | 25.4mA TYP. | 24.9mA TYP. | |
| AC120V（240V） | 31.6mA TYP. | 30.3mA TYP. | ||
| 動作電圧 | 定格電圧の75%以下 | 定格電圧の75%以下 | ||
| 復帰電圧 | 定格電圧の10%以上 | 定格電圧の10%以上 | ||
| 出力電圧／電流 | DC12V±15%／15mA | DC12V±15%／15mA | ||
| 項目 | 定格入力電圧 | |
|---|---|---|
| AC100／120V | AC200／240V | |
| 入力電圧範囲 | AC75～132V | AC150～264V |
| 動作時間 | 負荷電源の1.5サイクル以下 | |
| 復帰時間 | 負荷電源の1.5サイクル以下 | |
| 振動 | 10～55～10Hz 片振幅0.375mm（複振幅0.75mm） （DINレール取りつけ時） |
|
| 衝撃 | 300m/s2 | |
| 保管温度 | -30～+100℃（ただし、氷結および結露しないこと） | |
| 使用周囲温度 | -30～+80℃（ただし、氷結および結露しないこと） | |
| 使用周囲湿度 | 45～85%RH | |
| 質量 | 約80g | |
使用上の注意
入力について
形G32A-Bの内部回路は、端子配置／内部接続図のとおりコンデンサドロップ方式を採用しております。
従ってリレー接点で形G32A-Bの入力を開閉させますとコンデンサの影響によりOFF時に電源電圧の約2倍の電圧がリレー接点に加わりますので注意が必要です。
