小形押ボタンスイッチ A3A（小形角胴）
- 通常単価(税別)
- 315円～1,371円
- 税込単価
- 347円～1,508円
高容量、コンパクトな押しボタンスイッチ。【特長】・微小負荷（最小適用負荷DC5V 1mA）から高容量負...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
小形押ボタンスイッチの外観
非照光タイプ 正方形
非照光タイプ 正方形の外形図
非照光タイプ 正方形の外形寸法図 単位：mm
非照光タイプ 正方形（1aタイプ）の外形寸法図 単位：mm
非照光タイプ 丸形
非照光タイプ 丸形の外形図
非照光タイプ 丸形の外形寸法図 単位：mm
非照光タイプ 丸形（1aタイプ）の外形寸法図 単位：mm
非照光タイプ 丸形（1cタイプ）の外形寸法図 単位：mm
LED面照光タイプ 正方形
LED面照光タイプ 正方形の外形図
LED面照光タイプ 正方形の外形寸法図 単位：mm
LED面照光タイプ 正方形（1aタイプ）の外形寸法図 単位：mm
LED面照光タイプ 丸形
LED面照光タイプ 丸形の外形図
LED面照光タイプ 丸形の外形寸法図 単位：mm
LED面照光タイプ 丸形（1aタイプ）の外形寸法図 単位：mm
LED面照光タイプ 丸形（1cタイプ）の外形寸法図 単位：mm
注 外形寸法は、はんだづけ端子タイプを掲載しています。またフランジ、板ばねを装着していない状態を示します。
指定のない部分の寸法公差は±0.4mmです。
性能
| 許容操作ひん度 | 機械的 | モーメンタリ動作形：最大120回/min オルタネイト動作形：最大60回/min *1 |
|---|---|---|
| 電気的 | 最大20回/min | |
| 絶縁抵抗 | 100MΩ以上（DC500V絶縁抵抗計にて） | |
| 接触抵抗（初期値） | 100mΩ以下 | |
| 耐電圧 | 同極端子間 | AC600V 50/60Hz 1min |
| 各端子とアース間 | AC2000V 50/60Hz 1min | |
| 振動 | 誤動作 | 10～55Hz 複振幅1.5mm *2 |
| 衝撃 | 耐久 | 500m/s2 |
| 誤動作 | 最大150m/s2 *2 | |
| 耐久性 | 機械的 | モーメンタリ動作形：100万回以上 オルタネイト動作形：5万回以上 *1 |
| 電気的 | 5万回以上 | |
| 質量 | 約3.2g | |
| 使用周囲温度 | -10～＋55℃（ただし、氷結、結露のないこと） | |
| 使用周囲湿度 | 35～85％RH | |
| 保存周囲温度 | -25～＋65℃（ただし、氷結、結露のないこと） | |
| 保護構造 | IP00 | |
| 感電保護クラス | Class II | |
| PTI（トラッキング特性） | 175 | |
| 汚染度 | 3（IEC60947-5-1） | |
- *1オルタネイト動作形は、セット、リセットで1回です。
- *2誤動作1ms
- ※ 上記以外の仕様、使用上の注意につきましては、カタログをご参照ください。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
719円 ( 791円 ) | 在庫品1日目当日出荷可能 |
719円 ( 791円 ) | 在庫品1日目当日出荷可能 |
719円 ( 791円 ) | 在庫品1日目当日出荷可能 |
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
422円 ( 464円 ) | 在庫品1日目当日出荷可能 |
511円 ( 562円 ) | 1日目 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
351円 ( 386円 ) | 在庫品1日目当日出荷可能 |
688円 ( 757円 ) | 在庫品1日目当日出荷可能 |
688円 ( 757円 ) | 在庫品1日目当日出荷可能 |
435円 ( 479円 ) | 在庫品1日目当日出荷可能 |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
1,139円 ( 1,253円 ) | 在庫品1日目当日出荷可能 |
1,163円 ( 1,279円 ) | 1日目 |
454円 ( 499円 ) | 在庫品1日目当日出荷可能 |
341円 ( 375円 ) | 在庫品1日目当日出荷可能 |
454円 ( 499円 ) | 在庫品1日目当日出荷可能 |
1,371円 ( 1,508円 ) | 在庫品1日目当日出荷可能 |
719円 ( 791円 ) | 在庫品1日目当日出荷可能 |
719円 ( 791円 ) | 在庫品1日目当日出荷可能 |
341円 ( 375円 ) | 在庫品1日目当日出荷可能 |
344円 ( 378円 ) | 1日目 |
728円 ( 801円 ) | 在庫品1日目当日出荷可能 |
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
454円 ( 499円 ) | 在庫品1日目当日出荷可能 |
488円 ( 537円 ) | 在庫品1日目当日出荷可能 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
841円 ( 925円 ) | 在庫品1日目当日出荷可能 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
488円 ( 537円 ) | 在庫品1日目当日出荷可能 |
368円 ( 405円 ) | 1日目 |
511円 ( 562円 ) | 在庫品1日目当日出荷可能 |
727円 ( 800円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 1日目 |
856円 ( 942円 ) | 1日目 |
856円 ( 942円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
詳細情報
基本情報
高容量、コンパクトな押しボタンスイッチ。
【特長】
・微小負荷（最小適用負荷DC5V 1mA）から高容量負荷まで開閉可能
・非照光押ボタンスイッチと照光押ボタンスイッチをご用意
【用途】
・高容量しゃ断を要する電源用スイッチとしても使用可能

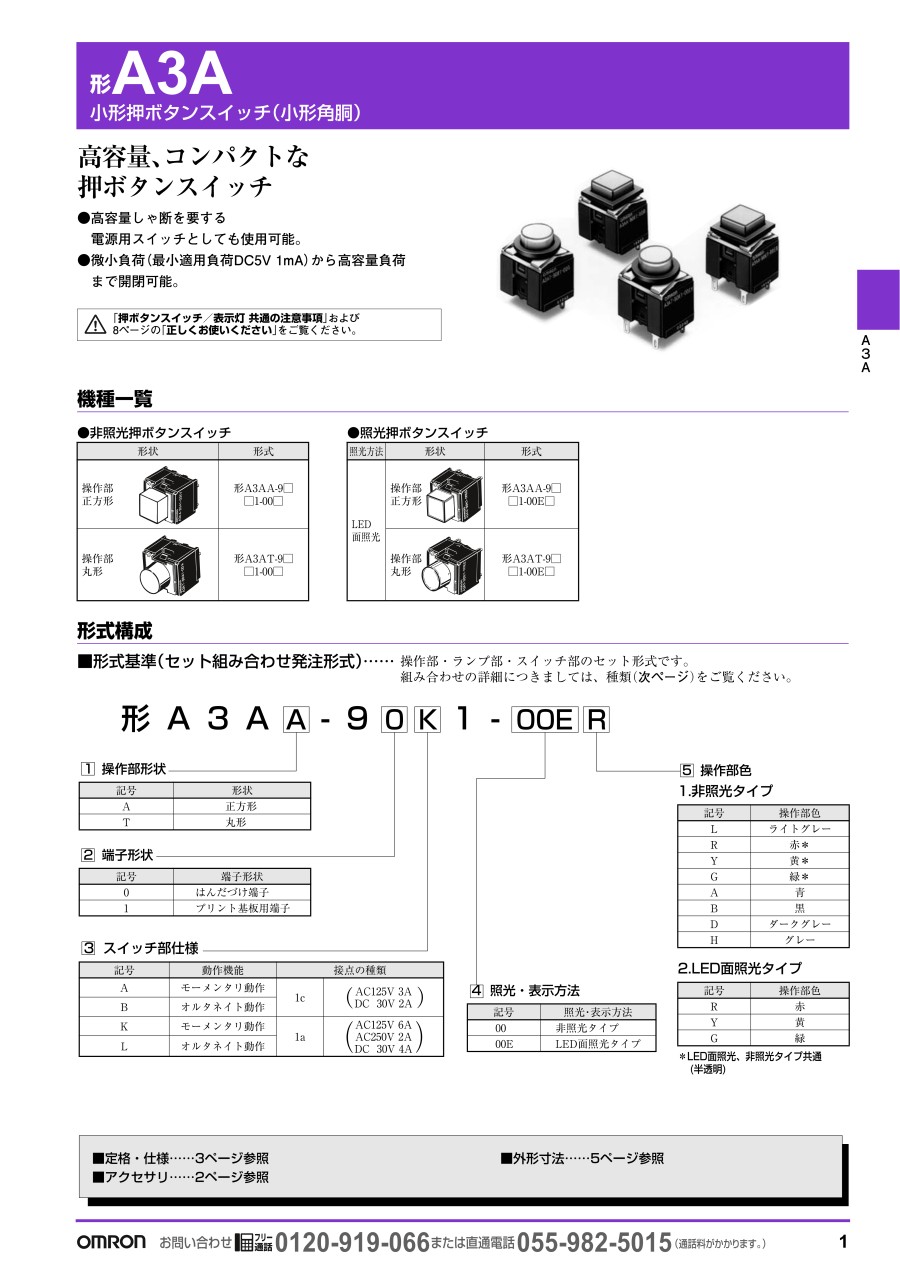

カタログ
