TSカップリング（ストレートタイプ）【1～10個入り】
- 通常単価(税別)
- 88円～5,340円
- 税込単価
- 97円～5,874円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
硬質ビニル電線管（J管）用の高耐候性と耐衝撃性を備えた樹脂管オプション。【特長】・JIS C8432で...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が64型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
耐候性と耐衝撃性（HI）が高いカップリング
カラー：ベージュ

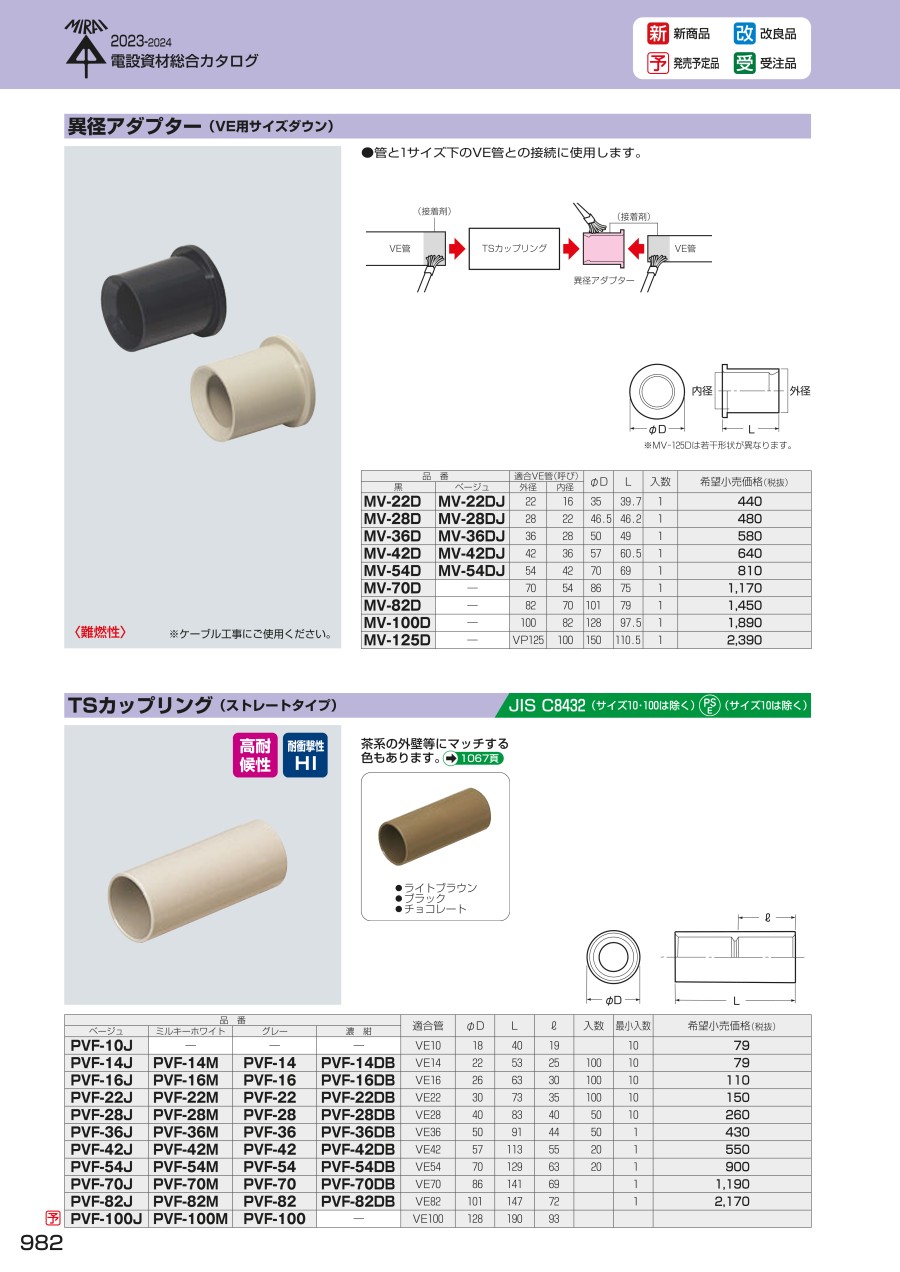

TSカップリング（ストレートタイプ）の外形図と寸法について
TSカップリング （ストレートタイプ）の寸法図
単位：mm
| 品番 | 適合管 | ΦD | L | l | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ベージュ | ミルキーホワイト | グレー | 濃紺 | ライトブラウン | ブラック | チョコレート | ||||
| PVF-10J | - | - | - | - | - | - | VE10 | 18 | 40 | 19 |
| PVF-14J | PVF-14M | PVF-14 | PVF-14DB | PVF-14LB | - | PVF-14T | VE14 | 22 | 53 | 25 |
| PVF-16J | PVF-16M | PVF-16 | PVF-16DB | PVF-16LB | PVF-16K | PVF-16T | VE16 | 26 | 63 | 30 |
| PVF-22J | PVF-22M | PVF-22 | PVF-22DB | PVF-22LB | PVF-22K | PVF-22T | VE22 | 30 | 73 | 35 |
| PVF-28J | PVF-28M | PVF-28 | PVF-28DB | PVF-28LB | PVF-28K | PVF-28T | VE28 | 40 | 83 | 40 |
| PVF-36J | PVF-36M | PVF-36 | PVF-36DB | PVF-36LB | PVF-36K | PVF-36T | VE36 | 50 | 91 | 44 |
| PVF-42J | PVF-42M | PVF-42 | PVF-42DB | PVF-42LB | PVF-42K | PVF-42T | VE42 | 57 | 113 | 55 |
| PVF-54J | PVF-54M | PVF-54 | PVF-54DB | PVF-54LB | PVF-54K | PVF-54T | VE54 | 70 | 129 | 63 |
| PVF-70J | PVF-70M | PVF-70 | PVF-70DB | - | PVF-70K | PVF-70T | VE70 | 86 | 141 | 69 |
| PVF-82J | PVF-82M | PVF-82 | PVF-82DB | - | PVF-82K | PVF-82T | VE82 | 101 | 147 | 72 |
| PVF-100J | PVF-100M | PVF-100 | - | - | - | - | VE100 | 128 | 190 | 93 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
131円 ( 144円 ) | 1日目 |
88円 ( 97円 ) | 1日目 |
147円 ( 162円 ) | 1日目 |
800円 ( 880円 ) | 在庫品1日目当日出荷可能 |
187円 ( 206円 ) | 1日目 |
147円 ( 162円 ) | 1日目 |
187円 ( 206円 ) | 1日目 |
140円 ( 154円 ) | 1日目 |
185円 ( 204円 ) | 1日目 |
1,114円 ( 1,225円 ) | 在庫品1日目当日出荷可能 |
244円 ( 268円 ) | 1日目 |
234円 ( 257円 ) | 1日目 |
124円 ( 136円 ) | 1日目 |
234円 ( 257円 ) | 1日目 |
196円 ( 216円 ) | 1日目 |
235円 ( 259円 ) | 1日目 |
1,571円 ( 1,728円 ) | 在庫品1日目当日出荷可能 |
354円 ( 389円 ) | 1日目 |
339円 ( 373円 ) | 1日目 |
235円 ( 259円 ) | 在庫品1日目当日出荷可能 |
339円 ( 373円 ) | 1日目 |
334円 ( 367円 ) | 1日目 |
382円 ( 420円 ) | 1日目 |
307円 ( 338円 ) | 1日目 |
621円 ( 683円 ) | 1日目 |
621円 ( 683円 ) | 1日目 |
382円 ( 420円 ) | 1日目 |
650円 ( 715円 ) | 1日目 |
542円 ( 596円 ) | 1日目 |
477円 ( 525円 ) | 1日目 |
499円 ( 549円 ) | 1日目 |
955円 ( 1,051円 ) | 1日目 |
955円 ( 1,051円 ) | 1日目 |
477円 ( 525円 ) | 1日目 |
955円 ( 1,051円 ) | 1日目 |
621円 ( 683円 ) | 1日目 |
621円 ( 683円 ) | 1日目 |
621円 ( 683円 ) | 1日目 |
1,323円 ( 1,455円 ) | 1日目 |
1,323円 ( 1,455円 ) | 1日目 |
621円 ( 683円 ) | 1日目 |
1,323円 ( 1,455円 ) | 1日目 |
1,043円 ( 1,147円 ) | 1日目 |
1,043円 ( 1,147円 ) | 1日目 |
1,043円 ( 1,147円 ) | 1日目 |
2,140円 ( 2,354円 ) | 1日目 |
2,140円 ( 2,354円 ) | 1日目 |
1,043円 ( 1,147円 ) | 1日目 |
2,140円 ( 2,354円 ) | 1日目 |
1,352円 ( 1,487円 ) | 1日目 |
1,352円 ( 1,487円 ) | 1日目 |
1,352円 ( 1,487円 ) | 1日目 |
2,706円 ( 2,977円 ) | 1日目 |
1,352円 ( 1,487円 ) | 1日目 |
2,706円 ( 2,977円 ) | 1日目 |
2,481円 ( 2,729円 ) | 1日目 |
2,481円 ( 2,729円 ) | 1日目 |
2,481円 ( 2,729円 ) | 1日目 |
4,990円 ( 5,489円 ) | 1日目 |
2,481円 ( 2,729円 ) | 1日目 |
詳細情報
基本情報
硬質ビニル電線管（J管）用の高耐候性と耐衝撃性を備えた樹脂管オプション。
【特長】
・JIS C8432です（サイズ10・100は除く）
・茶系の外壁等にマッチする色もあります
【用途】
・VE管相互の接続に使用可能
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
