未来工業

PF管コネクタ

Name: PF管コネクタ
Brand: 未来工業
SKU: 222004911999
Rating: 5 (1 reviews)

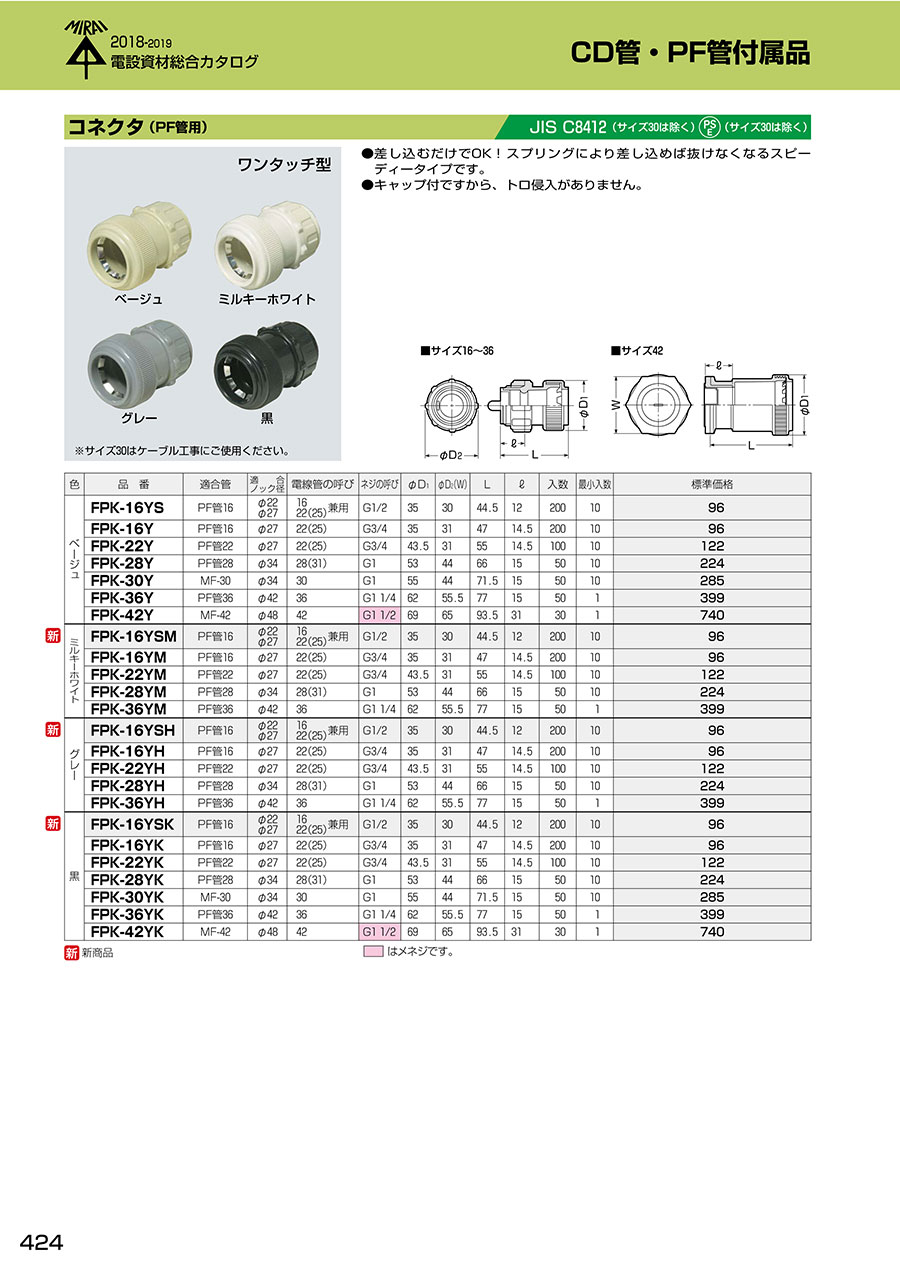

カタログ

通常単価(税別): 218円～1,518円

税込単価: 240円～1,670円

通常出荷日：1日目

確実性・使い易さを追求したPF管用付属品。【特長】・差し込むだけでOK！・スプリングにより差し込めば抜...

詳細を確認

55.0

よく一緒に見られています

未来工業

2号コネクタ 2Kシリーズ

通常価格(税別)： 116円 (税込価格：128円)

通常出荷日：在庫品1日目

よく一緒に見られています

未来工業

PF管コネクタ（Gタイプ）

通常価格(税別)： 559円 (税込価格：615円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

PF管コネクタの仕様例

FPK-16Y／FPK-16YH／FPK-16YK／FPK-16YM

FPK-16Y イメージ

FPK-16YM イメージ

FPK-16YH イメージ

FPK-16YK イメージ

製品仕様

寸法図

（単位：mm）

品番	適合管	適合ノック径	電線管の呼び	ネジの呼び	φD₁	φD₂（W）	L	l
FPK-16Y	PF管16	φ27（適合ノック径27mm）	22（25）	G3/4	35	31	47	14.5
FPK-16YM	PF管16	φ27（適合ノック径27mm）	22（25）	G3/4	35	31	47	14.5
FPK-16YH	PF管16	φ27（適合ノック径27mm）	22（25）	G3/4	35	31	47	14.5
FPK-16YK	PF管16	φ27（適合ノック径27mm）	22（25）	G3/4	35	31	47	14.5

※ 上記以外の型番についての情報はカタログをご参照ください。

型番リスト

表示件数

型番

色

材質

適合管

適合ノックアウト径

(mm)

ネジの呼び

長さ

(mm)

型

材質詳細

規格

電線管の呼び

最小発注数量

ベージュ	樹脂	PF管16	27	G3/4	-	ワンタッチ型	PVC	JIS C8412、PSE	22（25）	10個
グレー	樹脂	PF管16	27	G3/4	-	ワンタッチ型	PVC	JIS C8412、PSE	22（25）	10個
黒	樹脂	PF管16	27	G3/4	-	ワンタッチ型	PVC	JIS C8412、PSE	22（25）	10個
ミルキーホワイト	樹脂	PF管16	27	G3/4	-	ワンタッチ型	PVC	JIS C8412、PSE	22（25）	10個
ベージュ	樹脂	PF管16	22、27	G1/2	-	ワンタッチ型	PVC	JIS C8412、PSE	16、22（25）兼用	10個
グレー	樹脂	PF管16	22、27	G1/2	-	ワンタッチ型	PVC	JIS C8412、PSE	16、22（25）兼用	10個
黒	樹脂	PF管16	22、27	G1/2	-	ワンタッチ型	PVC	JIS C8412、PSE	16、22（25）兼用	10個
ミルキーホワイト	樹脂	PF管16	22、27	G1/2	-	ワンタッチ型	PVC	JIS C8412、PSE	16、22（25）兼用	10個
ベージュ	樹脂	PF管22	27	G3/4	-	ワンタッチ型	PVC	JIS C8412、PSE	22（25）	10個
グレー	樹脂	PF管22	27	G3/4	-	ワンタッチ型	PVC	JIS C8412、PSE	22（25）	10個
黒	樹脂	PF管22	27	G3/4	-	ワンタッチ型	PVC	JIS C8412、PSE	22（25）	10個
ミルキーホワイト	樹脂	PF管22	27	G3/4	-	ワンタッチ型	PVC	JIS C8412、PSE	22（25）	10個
ベージュ	樹脂	PF管28	34	G1	-	ワンタッチ型	PVC	JIS C8412、PSE	28（31）	10個
グレー	樹脂	PF管28	34	G1	-	ワンタッチ型	PVC	JIS C8412、PSE	28（31）	10個
黒	樹脂	PF管28	34	G1	-	ワンタッチ型	PVC	JIS C8412、PSE	28（31）	10個
ミルキーホワイト	樹脂	PF管28	34	G1	-	ワンタッチ型	PVC	JIS C8412、PSE	28（31）	10個
ベージュ	樹脂	MF-30	34	G1	-	ワンタッチ型	PVC	-	30	10個
黒	樹脂	MF-30	34	G1	-	ワンタッチ型	PVC	-	30	10個
ベージュ	樹脂	PF管36	42	G1 1/4	-	ワンタッチ型	PVC	JIS C8412、PSE	36	1個
グレー	樹脂	PF管36	42	G1 1/4	-	ワンタッチ型	PVC	JIS C8412、PSE	36	1個
黒	樹脂	PF管36	42	G1 1/4	-	ワンタッチ型	PVC	JIS C8412、PSE	36	1個
ミルキーホワイト	樹脂	PF管36	42	G1 1/4	-	ワンタッチ型	PVC	JIS C8412、PSE	36	1個
ベージュ	樹脂	MF-42	48	G1 1/2	-	ワンタッチ型	PVC	JIS C8412、PSE	42	1個
黒	樹脂	MF-42	48	G1 1/2	-	ワンタッチ型	PVC	JIS C8412、PSE	42	1個

通常単価(税別) (税込単価)	通常出荷日

268円 ( 295円 )	1日目
256円 ( 282円 )	1日目
256円 ( 282円 )	1日目
256円 ( 282円 )	1日目
218円 ( 240円 )	1日目
256円 ( 282円 )	1日目
291円 ( 320円 )	1日目
291円 ( 320円 )	1日目
322円 ( 354円 )	1日目
322円 ( 354円 )	1日目
366円 ( 403円 )	1日目
322円 ( 354円 )	1日目
602円 ( 662円 )	1日目
602円 ( 662円 )	1日目
602円 ( 662円 )	1日目
602円 ( 662円 )	1日目
660円 ( 726円 )	1日目
660円 ( 726円 )	1日目
818円 ( 900円 )	1日目
818円 ( 900円 )	1日目
855円 ( 941円 )	1日目
818円 ( 900円 )	1日目
1,518円 ( 1,670円 )	1日目
1,518円 ( 1,670円 )	1日目

詳細情報

基本情報

基本情報

確実性・使い易さを追求したPF管用付属品。
【特長】
・差し込むだけでOK！
・スプリングにより差し込めば抜けなくなるスピーディータイプです。
・キャップ付ですから、トロ侵入がありません。
【用途】
・ボックスとPF管の接続に最適。

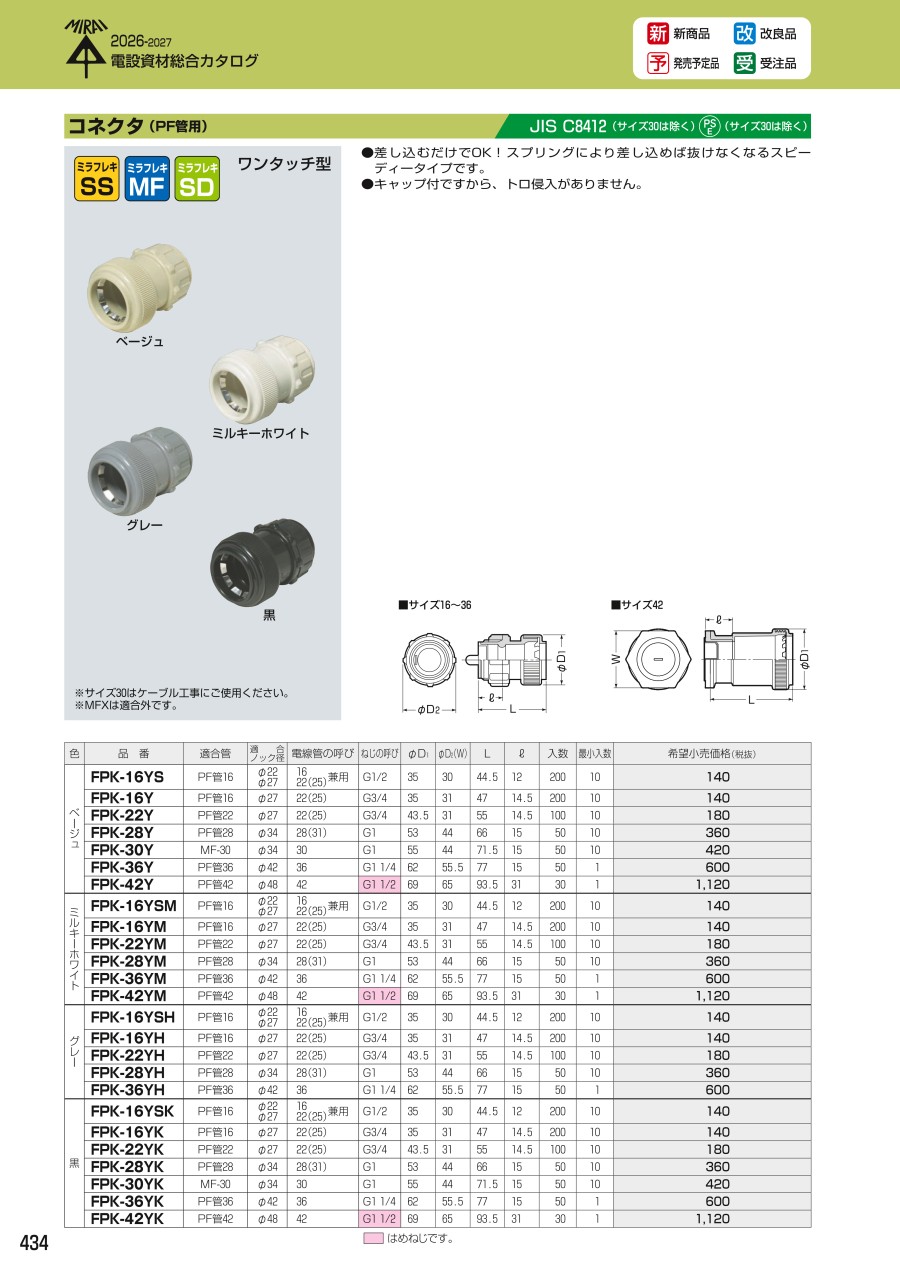

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

PF管コネクタのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

PF管の接続

満足度：5.02023/04/05

経済的なGタイプのに比べれば単価が高いが、高いだけあって扱いやすい。

0人が参考にしています。

1件全て見る
