2号コネクタ 2Kシリーズ【1～10個入り】
- 通常単価(税別)
- 116円～5,932円
- 税込単価
- 128円～6,525円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
耐候性と耐衝撃性（HI）が高い樹脂管オプション。【特長】・硬質ビニル電線管（J管）用の2号コネクタです...
詳細を確認- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が71型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

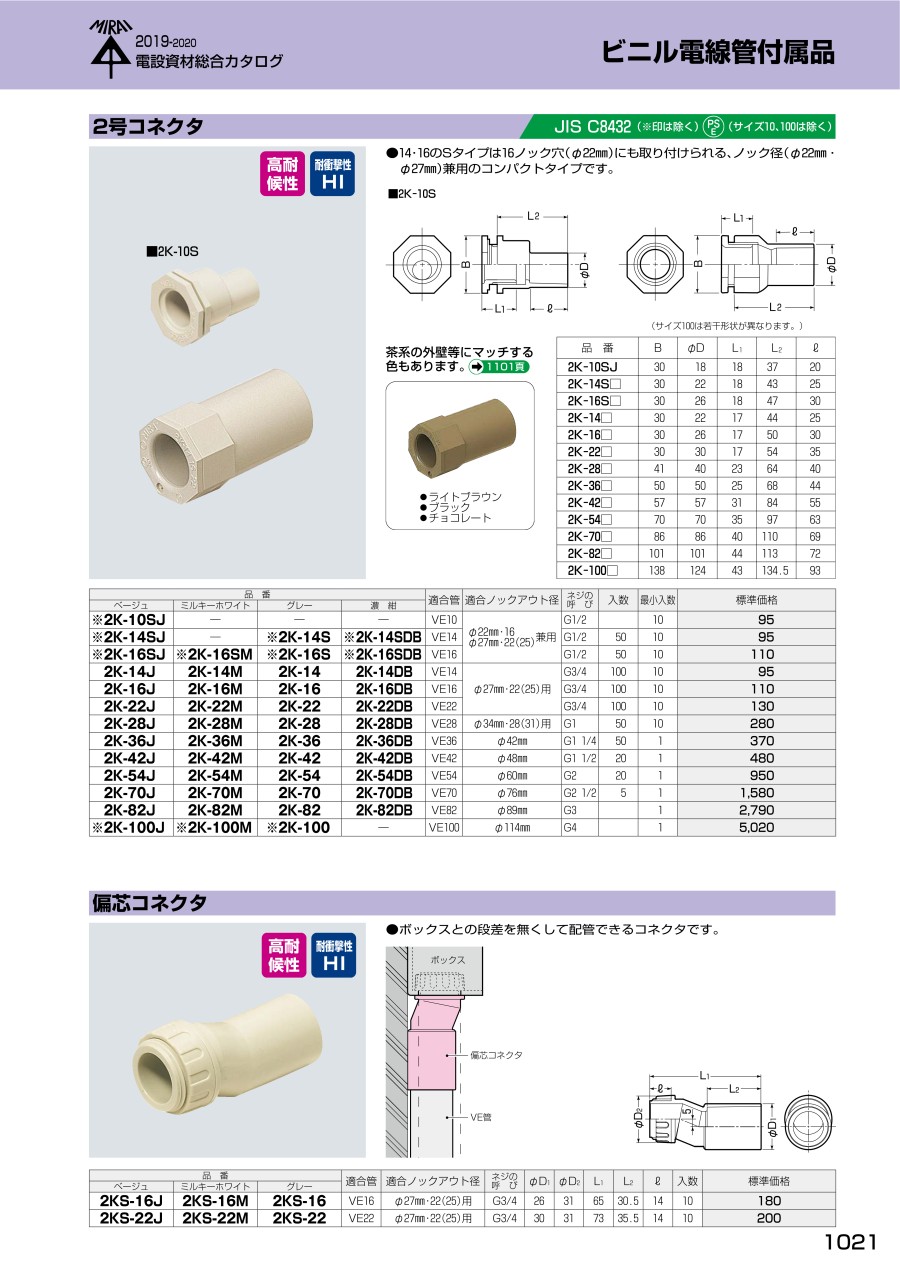

2号コネクタの外形図と寸法
2号コネクタの寸法図
2号コネクタの寸法図
| 品番 | B | φD | L 1 | L 2 | l |
|---|---|---|---|---|---|
| 2K－10SJ | 30 | 18 | 18 | 37 | 20 |
| 2K－14S□ | 30 | 22 | 18 | 43 | 25 |
| 2K－16S□ | 30 | 26 | 18 | 47 | 30 |
| 2K－14□ | 30 | 22 | 17 | 44 | 25 |
| 2K－16□ | 30 | 26 | 17 | 50 | 30 |
| 2K－22□ | 30 | 30 | 17 | 54 | 35 |
| 2K－28□ | 41 | 40 | 23 | 64 | 40 |
| 2K－36□ | 50 | 50 | 25 | 68 | 44 |
| 2K－42□ | 57 | 57 | 31 | 84 | 55 |
| 2K－54□ | 70 | 70 | 35 | 97 | 63 |
| 2K－70□ | 86 | 86 | 40 | 110 | 69 |
| 2K－82□ | 101 | 101 | 44 | 113 | 72 |
| 2K－100□ | 138 | 124 | 43 | 134.5 | 93 |
製品仕様
| 品番 | 適合管 | 適合ノックアウト径 | ネジの 呼 び | |
|---|---|---|---|---|
| ベージュ | グレー | |||
| 2K-14SJ | 2K-14S | VE14 | φ22mm･16 兼用 φ27mm･22（25） | G1/2 |
| 2K-16SJ | 2K-16S | VE16 | G1/2 | |
| 2K-14J | 2K-14 | VE14 | φ27mm･22（25）用 | G3/4 |
| 2K-16J | 2K-16 | VE16 | G3/4 | |
| 2K-22J | 2K-22 | VE22 | G3/4 | |
| 2K-28J | 2K-28 | VE28 | φ34mm･28（31）用 | G1 |
| 2K-36J | 2K-36 | VE36 | φ42mm | G1 1/4 |
| 2K-42J | 2K-42 | VE42 | φ48mm | G1 1/2 |
| 2K-54J | 2K-54 | VE54 | φ60mm | G2 |
| 2K-70J | 2K-70 | VE70 | φ76mm | G2 1/2 |
| 2K-82J | 2K-82 | VE82 | φ89mm | G3 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
189円 ( 208円 ) | 1日目 |
161円 ( 177円 ) | 在庫品1日目当日出荷可能 |
123円 ( 135円 ) | 1日目 |
116円 ( 128円 ) | 1日目 |
274円 ( 301円 ) | 1日目 |
198円 ( 218円 ) | 1日目 |
132円 ( 145円 ) | 1日目 |
123円 ( 135円 ) | 3日目 |
132円 ( 145円 ) | 1日目 |
274円 ( 301円 ) | 1日目 |
159円 ( 175円 ) | 1日目 |
143円 ( 157円 ) | 1日目 |
1,410円 ( 1,551円 ) | 在庫品1日目当日出荷可能 |
306円 ( 337円 ) | 1日目 |
356円 ( 392円 ) | 1日目 |
218円 ( 240円 ) | 1日目 |
159円 ( 175円 ) | 1日目 |
143円 ( 157円 ) | 1日目 |
1,410円 ( 1,551円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 1日目 |
293円 ( 322円 ) | 1日目 |
168円 ( 185円 ) | 在庫品1日目当日出荷可能 |
157円 ( 173円 ) | 1日目 |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
359円 ( 395円 ) | 1日目 |
404円 ( 444円 ) | 1日目 |
233円 ( 256円 ) | 在庫品1日目当日出荷可能 |
326円 ( 359円 ) | 1日目 |
439円 ( 483円 ) | 在庫品1日目当日出荷可能 |
319円 ( 351円 ) | 1日目 |
3,619円 ( 3,981円 ) | 在庫品1日目当日出荷可能 |
568円 ( 625円 ) | 1日目 |
873円 ( 960円 ) | 1日目 |
458円 ( 504円 ) | 1日目 |
711円 ( 782円 ) | 1日目 |
668円 ( 735円 ) | 在庫品1日目当日出荷可能 |
588円 ( 647円 ) | 1日目 |
615円 ( 677円 ) | 在庫品1日目当日出荷可能 |
1,037円 ( 1,141円 ) | 1日目 |
1,263円 ( 1,389円 ) | 1日目 |
525円 ( 578円 ) | 1日目 |
1,037円 ( 1,141円 ) | 1日目 |
770円 ( 847円 ) | 在庫品1日目当日出荷可能 |
776円 ( 854円 ) | 1日目 |
770円 ( 847円 ) | 在庫品1日目当日出荷可能 |
1,318円 ( 1,450円 ) | 1日目 |
1,601円 ( 1,761円 ) | 1日目 |
712円 ( 783円 ) | 1日目 |
1,318円 ( 1,450円 ) | 1日目 |
1,435円 ( 1,579円 ) | 在庫品1日目当日出荷可能 |
1,394円 ( 1,533円 ) | 1日目 |
1,435円 ( 1,579円 ) | 1日目 |
2,275円 ( 2,503円 ) | 1日目 |
2,275円 ( 2,503円 ) | 1日目 |
1,250円 ( 1,375円 ) | 在庫品1日目当日出荷可能 |
2,275円 ( 2,503円 ) | 1日目 |
2,182円 ( 2,400円 ) | 在庫品1日目当日出荷可能 |
2,182円 ( 2,400円 ) | 1日目 |
2,281円 ( 2,509円 ) | 1日目 |
3,677円 ( 4,045円 ) | 1日目 |
詳細情報
基本情報
耐候性と耐衝撃性（HI）が高い樹脂管オプション。
【特長】
・硬質ビニル電線管（J管）用の2号コネクタです。
・JIS C8432です（サイズ10、14、16、100は除く）。
・14・16のSタイプは16ノック穴（Φ22mm）にも取付けられる、ノック径（Φ22mm・Φ27mm）兼用のコンパクトタイプです。
・兼用のコンパクトタイプです。
【用途】
・ボックスとVE管の接続に使用可能。
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
