サーモキャップ（発熱監視用絶縁端子キャップ） 可逆タイプ【10～100個入り】
- 通常単価(税別)
- 2,689円～15,445円
- 税込単価
- 2,958円～16,990円
使用箇所の発熱を色の変化で知らせてくれるサーモキャップ。【特長】・一般的な圧着端子用絶縁キャップの代わ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

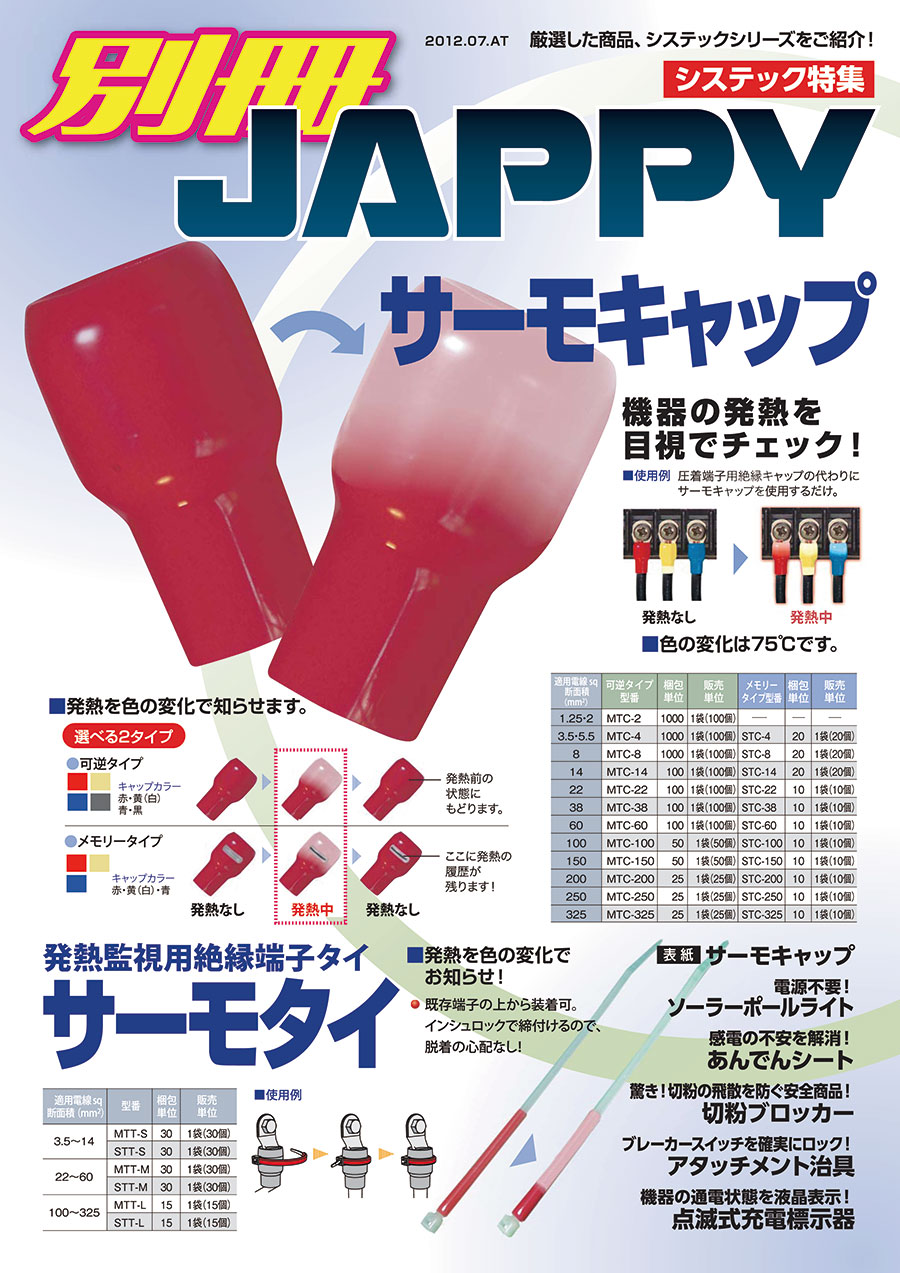

発熱を色の変化で知らせてくれるサーモキャップ
従来の絶縁キャップと同様の方法で装着。
機器の発熱を目視でチェック
- 監視部分が発熱すると、色が変化し半透明に。
- 温度が下がると発熱前の状態に。
適合電線sq断面積（mm）
MTC-2:1.25・2 / MTC-4:3.5・5.5 / MTC-8:8 / MTC-14:14 / MTC-22:22 / MTC-38:38 / MTC-60:60 / MTC-100:100 / MTC-150:150 / MTC-200:200 / MTC-250:250 / MTC-325:325
設定温度（75℃）について
多くの実装試験を経て、次のような理由から設定。
- 手を触れると火傷をする危険性を示す温度であること。
- 機器の不具合による異常発熱の兆候を示す温度であること。
- 外気温の上昇や、機器の通常運転による温度上昇と区別できる温度であること。
発熱を発見したら
- 手を触れないこと。
- 電源を切るなどして熱を止め、常温に戻ったことを色で確認してから、作業すること。
- 発熱の原因を調べて、必ず対策をすること。
- メモリータイプ（STC）の製品は、発熱検知後、新品に取り替えること。
開発秘話
この製品はトヨタ自動車株式会社プラントエンジニアリング部様と株式会社システック様による共同開発、共同特許出願品です。
サーモキャップはトヨタ自動車株式会社様での使用規格標準品です。
海外工場でも使用展開されている、実績と信頼がある製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,689円 ( 2,958円 ) | 在庫品1日目当日出荷可能 |
2,689円 ( 2,958円 ) | 在庫品1日目当日出荷可能 |
2,689円 ( 2,958円 ) | 在庫品1日目当日出荷可能 |
2,689円 ( 2,958円 ) | 1日目 |
3,353円 ( 3,688円 ) | 在庫品1日目当日出荷可能 |
3,353円 ( 3,688円 ) | 在庫品1日目当日出荷可能 |
3,353円 ( 3,688円 ) | 在庫品1日目当日出荷可能 |
3,199円 ( 3,519円 ) | 在庫品1日目当日出荷可能 |
4,379円 ( 4,817円 ) | 在庫品1日目当日出荷可能 |
4,379円 ( 4,817円 ) | 在庫品1日目当日出荷可能 |
4,379円 ( 4,817円 ) | 在庫品1日目当日出荷可能 |
3,748円 ( 4,123円 ) | 5日目 |
4,955円 ( 5,451円 ) | 在庫品1日目当日出荷可能 |
4,955円 ( 5,451円 ) | 在庫品1日目当日出荷可能 |
4,955円 ( 5,451円 ) | 在庫品1日目当日出荷可能 |
5,635円 ( 6,199円 ) | 1日目 |
7,265円 ( 7,992円 ) | 在庫品1日目当日出荷可能 |
7,265円 ( 7,992円 ) | 在庫品1日目当日出荷可能 |
7,265円 ( 7,992円 ) | 在庫品1日目当日出荷可能 |
8,280円 ( 9,108円 ) | 1日目 |
9,666円 ( 10,633円 ) | 在庫品1日目当日出荷可能 |
9,666円 ( 10,633円 ) | 在庫品1日目当日出荷可能 |
9,666円 ( 10,633円 ) | 在庫品1日目当日出荷可能 |
8,699円 ( 9,569円 ) | 1日目 |
13,167円 ( 14,484円 ) | 在庫品1日目当日出荷可能 |
13,167円 ( 14,484円 ) | 在庫品1日目当日出荷可能 |
11,924円 ( 13,116円 ) | 1日目 |
11,570円 ( 12,727円 ) | 1日目 |
11,570円 ( 12,727円 ) | 在庫品1日目当日出荷可能 |
11,570円 ( 12,727円 ) | 在庫品1日目当日出荷可能 |
11,569円 ( 12,726円 ) | 1日目 |
14,004円 ( 15,404円 ) | 1日目 |
14,004円 ( 15,404円 ) | 1日目 |
14,004円 ( 15,404円 ) | 1日目 |
13,830円 ( 15,213円 ) | 1日目 |
11,849円 ( 13,034円 ) | 1日目 |
11,849円 ( 13,034円 ) | 1日目 |
11,849円 ( 13,034円 ) | 1日目 |
10,679円 ( 11,747円 ) | 1日目 |
13,337円 ( 14,671円 ) | 5日目 |
13,048円 ( 14,353円 ) | 1日目 |
13,337円 ( 14,671円 ) | 1日目 |
13,047円 ( 14,352円 ) | 1日目 |
12,369円 ( 13,606円 ) | 在庫品1日目当日出荷可能 |
12,373円 ( 13,610円 ) | 在庫品1日目当日出荷可能 |
12,369円 ( 13,606円 ) | 在庫品1日目当日出荷可能 |
13,045円 ( 14,350円 ) | 在庫品1日目当日出荷可能 |
13,047円 ( 14,352円 ) | 在庫品1日目当日出荷可能 |
13,045円 ( 14,350円 ) | 在庫品1日目当日出荷可能 |
13,626円 ( 14,989円 ) | 在庫品1日目当日出荷可能 |
13,629円 ( 14,992円 ) | 在庫品1日目当日出荷可能 |
13,626円 ( 14,989円 ) | 在庫品1日目当日出荷可能 |
7,138円 ( 7,852円 ) | 在庫品1日目当日出荷可能 |
7,138円 ( 7,852円 ) | 在庫品1日目当日出荷可能 |
7,138円 ( 7,852円 ) | 在庫品1日目当日出荷可能 |
8,784円 ( 9,662円 ) | 1日目 |
8,784円 ( 9,662円 ) | 1日目 |
8,784円 ( 9,662円 ) | 1日目 |
10,746円 ( 11,821円 ) | 在庫品1日目当日出荷可能 |
10,746円 ( 11,821円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
使用箇所の発熱を色の変化で知らせてくれるサーモキャップ。
【特長】
・一般的な圧着端子用絶縁キャップの代わりにサーモキャップを使用するだけ。
・今まで測定器や触診などで点検していた電気接続部の発熱を目視で確認可能。
・端子部が発熱すると変色し、色の変化（乳白色／半透明）でお知らせ。
・用途に合わせて発熱を記録するメモリータイプ（STC）。
・発熱検出時のみ変化する可逆タイプ（MTC）。
【用途】
・火災や重故障の防止に最適。
