ミニパワーリレー MY/MYK/MYQ・MYH
- 通常単価(税別)
- 820円～6,785円特別価格
- 税込単価
- 902円～7,464円特別価格
通常出荷日：在庫品1日目～1日目一部当日出荷可能
使用環境、用途に合わせて選べる汎用リレー。【用途】・電気を使ったほとんどの機械、装置に幅広く使用
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が236型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
この商品の特長
寸法図
単位：mm
| 形式 | 高さ | 幅 | 奥行き |
|---|---|---|---|
| 形MY4（Z）H | 35 | 22 | 28.5 |
| 形MYQ4（Z）（N） | 35.5 | 21.5 | 28 |
| 形MY（形MY2N-CR AC24、形MY2Z-CR、形MY2ZN-CR、形MY4N-CR AC24、形MY□F、形MY4ZFは除く）、形MYK | 36 | 21.5 | 28 |
| 形MY□F、形MY4ZF | 36 | 22.5 | 44 |
| 形MY2N-CR AC24、形MY2Z-CR、形MY2ZN-CR、形MY4N-CR AC24 | 53 | 21.5 | 28 |

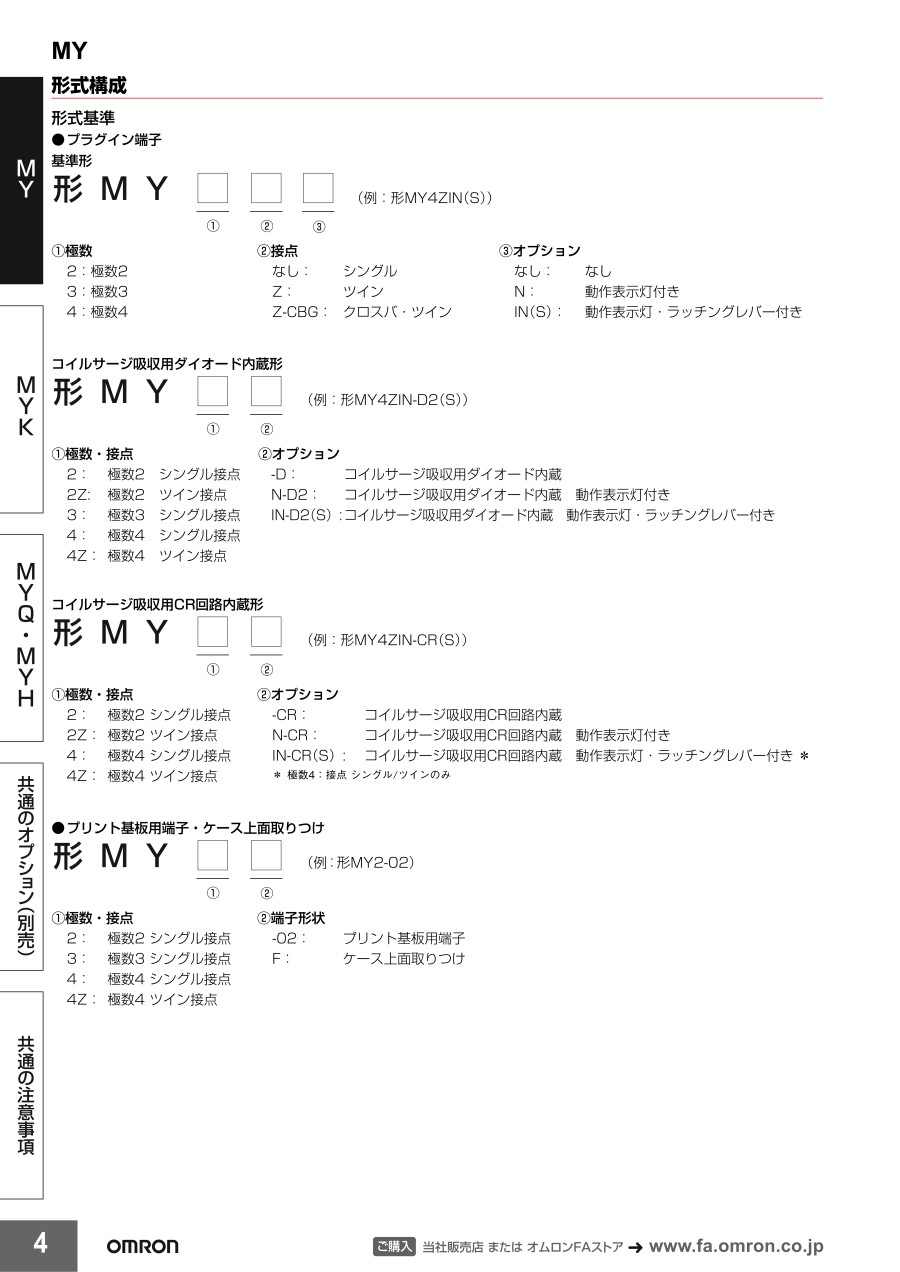

形式構成
| 分類 | 極数 | 接点 | プラグイン端子 | プリント基板用端子 | ケース上面取りつけ形 | ||
|---|---|---|---|---|---|---|---|
| 動作表示灯付き | 動作表示灯なし | ラッチングレバー付き | |||||
| 基準形 （電気用品安全法準拠品） | 2 | シングル | 形MY2N | 形MY2 | 形MY2IN(S) | 形MY2-02 | 形MY2F |
| 2 | ツイン | 形MY2ZN | 形MY2Z | ― | ― | ― | |
| 3 | シングル | 形MY3N | 形MY3 | ― | 形MY3-02 | 形MY3F | |
| 4 | シングル | 形MY4N | 形MY4 | 形MY4IN(S) | 形MY4-02 | 形MY4F | |
| 4 | ツイン | 形MY4ZN | 形MY4Z | 形MY4ZIN(S) | ― | 形MY4ZF | |
| コイルサージ吸収用 ダイオード内蔵形 （コイル仕様はDCのみ） | 2 | シングル | 形MY2N-D2 | 形MY2-D | 形MY2IN-D2(S) | ― | ― |
| 2 | ツイン | 形MY2ZN-D2 | 形MY2Z-D | ― | |||
| 3 | シングル | 形MY3N-D2 | 形MY3-D | ― | |||
| 4 | シングル | 形MY4N-D2 | 形MY4-D | 形MY4IN-D2(S) | |||
| 4 | ツイン | 形MY4ZN-D2 | 形MY4Z-D | 形MY4ZIN-D2(S) | |||
| コイルサージ吸収用 CR回路内蔵形 （コイル仕様はACのみ） | 2 | シングル | 形MY2N-CR | 形MY2-CR | ― | ― | ― |
| 4 | シングル | 形MY4N-CR | 形MY4-CR | ― | |||
| 4 | ツイン | 形MY4ZN-CR | 形MY4Z-CR | ― | |||
| 高接触信頼性形 | 4 | クロスバ・ツイン | 形MY4ZN-CBG | 形MY4Z-CBG | ― | ― | ― |
| プラスチックシール形 | 4 | シングル | 形MYQ4N | 形MYQ4 | ― | ― | ― |
| 4 | ツイン | 形MYQ4ZN | 形MYQ4Z | ― | ― | ||
| ラッチング形 （コイルラッチング） | 2 | シングル | ― | 形MY2K | ― | 形MY2K-02 | ― |
| ハーメチック形 | 4 | シングル | ― | 形MY4H | ― | ― | ― |
| 4 | ツイン | 形MY4ZH | ― | ||||
外形図外観例・取付例
外形図
形MY2、形MY2N、形MY2-D、形MY2N-D2、形MY2-CR、形MY2N-CRの寸法図（単位：mm）
※ 形MY2N-CR AC24の寸法高さは、53mm以下となります。
端子配置／内部接続図（BOTTOM VIEW）
| 形MY2N | 形MY4N | 形MY4（Z）IN（S） | |||
|---|---|---|---|---|---|
| DC仕様 | AC仕様 | DC仕様 | AC仕様 | DC仕様 | AC仕様 |
 コイル極性なし |  コイル極性なし |  コイル極性なし |  コイル極性なし |  コイル極性なし |  コイル極性なし |
形MY2
（AC/DC仕様）
コイル極性なし
（AC/DC仕様）
コイル極性なし
形MY2-D
（DC仕様のみ）
コイル極性あり
（DC仕様のみ）
コイル極性あり
形MY2N-D2
（DC仕様のみ）
コイル極性あり
（DC仕様のみ）
コイル極性あり
形MY2-CR
（AC仕様のみ）
コイル極性なし
（AC仕様のみ）
コイル極性なし
形MY2N-CR
（AC仕様のみ）
コイル極性なし
（AC仕様のみ）
コイル極性なし
注1．AC仕様はコイル断線自己診断機能があります。
注2．LED色は、AC赤、DC緑です。
注3．動作表示灯はコイルへの通電を表示しており接点動作に基づく表示ではありません。
注4．DC仕様の場合はコイル極性をご確認の上、正しく配線してください。
※ 上記以外のタイプ・型番につきましては、メーカーカタログを参照してください。
