オムロン

パワーリレー G2R

Name: パワーリレー G2R
Brand: オムロン
SKU: 222000863531
Rating: 4.6 (12 reviews)

カタログ |

通常単価(税別): 400円～810円

税込単価: 440円～891円

通常出荷日：1日目

1極10Aの汎用パワーリレー。【特長】・コイル－接点間耐電圧5,000V、耐サージ電圧10,000Vの...

詳細を確認

4.64.6

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

オムロン

ミニパワーリレープラグイン端子タイプ G2R-□-S

通常価格(税別)： 350円 (税込価格：385円)

通常出荷日：在庫品1日目

よく一緒に見られています

オムロン

I/Oリレー G7T

通常価格(税別)： 787円 (税込価格：866円)

通常出荷日：在庫品1日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

パワーリレー G2Rの仕様

パワーリレー G2Rの外観

1極10Aの汎用パワーリレー。
コイル－接点間耐電圧5,000V、耐サージ電圧10,000Vの安全設計。
操作コイルはAC、DCタイプを品揃え。

極数			1極
分類	保護構造	接点構成	形式	コイル定格電圧(V)
基準形	閉鎖形	a接点	形G2R-1A-T	-	AC100/(110)	-
				AC200/(220)	-	-
				DC5	DC12	DC24
		c接点	形G2R-1-T	-	AC100/(110)	-
				AC200/(220)	-	-
				DC5	DC12	DC24

パワーリレー G2Rの外形寸法

（単位：mm）

形G2R-1-Tの外形寸法

形G2R-1A-Tの外形寸法

型番リスト

表示件数

型番

接点構成

コイル定格電圧(DC)

(V)

コイル定格電圧(AC)

(V)

RoHS?

最小発注数量

1c	-	100/110	10	1個
1c	-	200/220	-	1個
1c	5	-	10	1個
1c	12	-	10	1個
1c	24	-	10	1個
1a	-	100/110	10	1個
1a	-	200/220	10	1個
1a	5	-	-	1個
1a	12	-	10	1個
1a	24	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

590円 ( 649円 )	1日目
810円 ( 891円 )	1日目
420円 ( 462円 )	1日目
420円 ( 462円 )	1日目
420円 ( 462円 )	1日目
570円 ( 627円 )	1日目
810円 ( 891円 )	1日目
400円 ( 440円 )	1日目
400円 ( 440円 )	1日目
400円 ( 440円 )	1日目

詳細情報

基本情報

基本情報

1極10Aの汎用パワーリレー。
【特長】
・コイル－接点間耐電圧5,000V、耐サージ電圧10,000Vの安全設計
・操作コイルはAC、DCタイプを品揃え
【用途】
・高い信頼性が求められる生産現場の各種制御機器、電気・水道・ガスなどの制御システム
・電気を使ったほとんどの機械、装置に幅広く使用されている

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

商品TOP

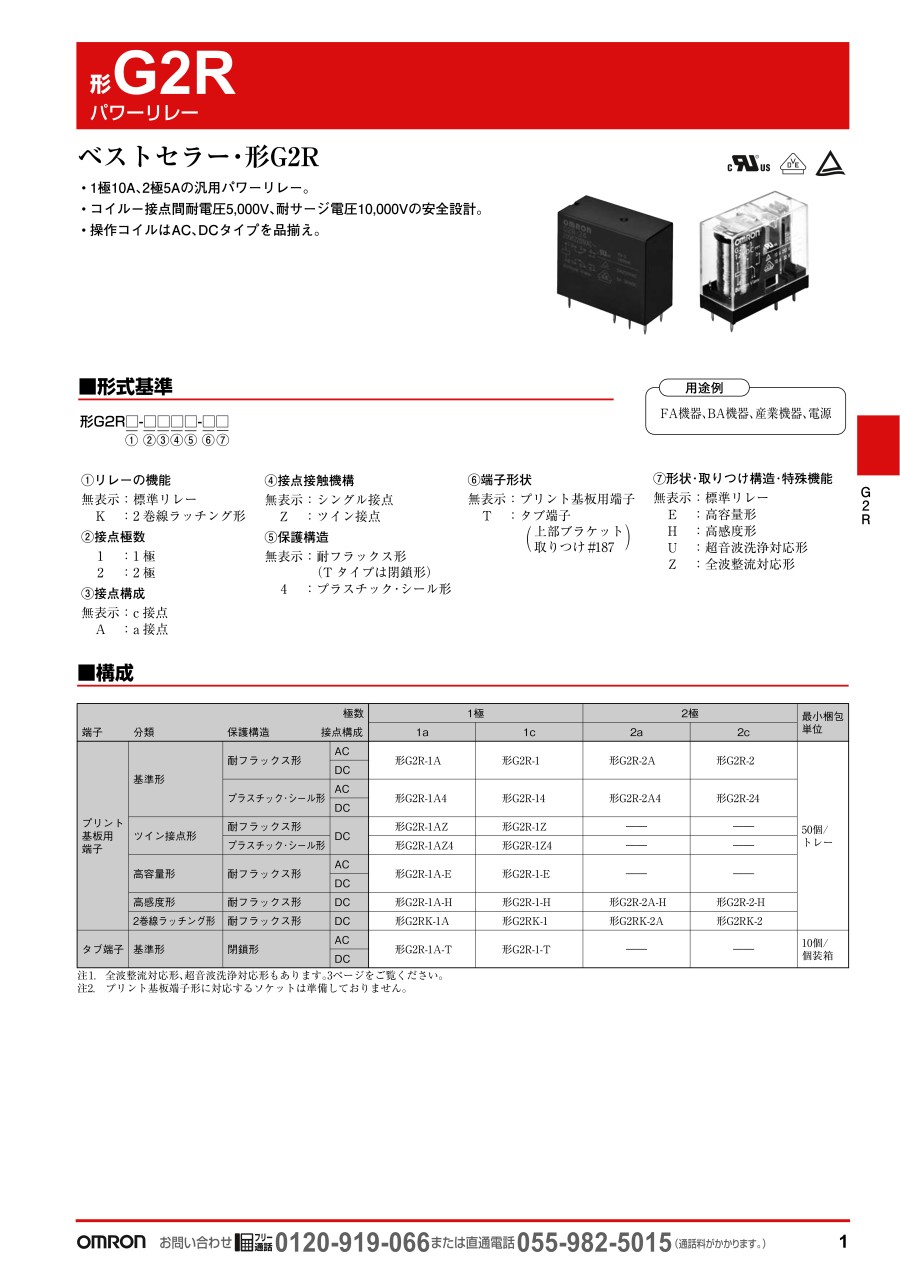

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

パワーリレー G2Rのレビュー

4.6平均満足度：4.612件のレビュー

星5
75%
星4
17%
星3
8%
星2
0%
星1
0%

SPの保護回路及び回路の遅延リレーとして使用。。

満足度：5.02020/02/13

メーカーの製品寿命も長く、サイズの割に大きな電流にも対応しており、使いやすく信頼性が高い製品です。量産品の保護回路等に使...もっと読む

2人が参考にしています。

ファンモーター駆動用

満足度：5.02019/04/19

インバータからのファンモーター出力の容量が足りなかったため、電源と組み合わせて使いました。使いやすい設計で簡単に使用す...もっと読む

2人が参考にしています。

アンプのスピーカーリレー交換

満足度：5.02016/12/14

前世代のパワーアンプなどＤＣ２４Ｖ５Ａ、接点Ａの物は大抵これが後継品で使えます接点Ｃのタイプもあるので使っているアンプの...もっと読む

2人が参考にしています。

AC100V検出用として

満足度：5.02019/10/30

タイマー等からAC100Vが出力された時、反転してAC100VをOFFさせる外部制御装置にG2R-14 AC100/(...もっと読む

1人が参考にしています。

オーディオアンプのリレー交換

満足度：5.02018/09/16

ONKYOのA-911アンプのリレー交換にG2R-2A4 DC24を購入しました。まったく問題なく、無事に復活です。

1人が参考にしています。

12件全て見る

よくあるご質問（FAQ）

QG2Rは工場設備以外ではどのような用途ありますか？

オーディオアンプリレーの修理、家の電気設備の自動化など非FA用途でもよく使われます。
