ターミナルリレー G6B-4□□ND
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ターミナルリレー G6B-4□□NDの仕様
ターミナルリレー G6B-4□□NDの外観
- 小型の4点出力用ターミナルリレー。
- 小型・高感度・高耐圧で5Aパワー開閉の形G6Bミニリレーを4個搭載。
- リレー本体はプラスチックシール構造。
- 端子はIN/OUT分離構造のため配線が容易。
- 動作表示LEDつき。
- コイルサージ吸収用ダイオード内蔵。
- 専用ソケットのため、リレーの取り替えが簡単（高信頼性を除く）。
- 標準形でUL、CSA規格認定品（高信頼性は除く）。（形G6B-4BND / 47BND / 48BNDのDC12 / 24VはVDE規格認定品。）
- DINレール取りつけ、ねじ取りつけ共用タイプも用意。
- 専用ソケット共用。SSR搭載 形G3S4も用意。
| 取りつけ方法 | DINレール取りつけ、ねじ取りつけ共用 | ねじ取りつけ | ||||
|---|---|---|---|---|---|---|
| コイル側端子形状 | （+）ねじ端子形 | （-）ねじ端子形 | コネクタ形 | |||
| 接点構成 | 形式 | 定格電圧（V） | 形式 | 定格電圧（V） | 形式 | 定格電圧（V） |
| 1a×4 （基準形） | 形G6B-4BND | DC5 | 形G6B-4FB1ND | DC24 | 形G6B-4FPND | DC24 |
| DC12 | ||||||
| DC24 | ||||||
| 1a×4 （高耐久性形） | 形G6B-47BND | DC5 | - | |||
| DC12 | ||||||
| DC24 | ||||||
| 1a×4 （高信頼性形） | 形G6B-48BND | DC12 | ||||
| DC24 | ||||||
ターミナルリレー G6B-4□□NDの外形寸法
ターミナルリレー G6B-4□□NDの外形寸法
取りつけ穴加工寸法（TOP VIEW）
ターミナルリレー G6B-4FB1NDの外形寸法
取りつけ穴加工寸法（TOP VIEW）
ターミナルリレー G6B-4FPNDの外形寸法
取りつけ穴加工寸法（TOP VIEW）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,302円 ( 4,732円 ) | 在庫品1日目当日出荷可能 |
4,302円 ( 4,732円 ) | 在庫品1日目当日出荷可能 |
4,302円 ( 4,732円 ) | 在庫品1日目当日出荷可能 |
4,154円 ( 4,569円 ) | 1日目 |
3,762円 ( 4,138円 ) | 1日目 |
4,394円 ( 4,833円 ) | 在庫品1日目当日出荷可能 |
4,394円 ( 4,833円 ) | 在庫品1日目当日出荷可能 |
4,394円 ( 4,833円 ) | 在庫品1日目当日出荷可能 |
4,441円 ( 4,885円 ) | 在庫品1日目当日出荷可能 |
4,441円 ( 4,885円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小型の4点出力用ターミナルリレー。
【特長】
・小型・高感度・高耐圧で5Aパワー開閉の形G6Bミニリレーを4個搭載
・リレー本体はプラスチックシール構造
・端子はIN/OUT分離構造のため配線が容易
・動作表示LEDつき
・コイルサージ吸収用ダイオード内蔵
・専用ソケットのため、リレーの取り替えが簡単（高信頼性を除く）
・DINレール取りつけ、ねじ取りつけ共用タイプも用意
【用途】
・PLCなどのコントローラと電磁弁等の負荷を繋ぐ中継用リレーとして
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 端子カバーは付属していません。G6B-4-Cを別途ご用意ください。

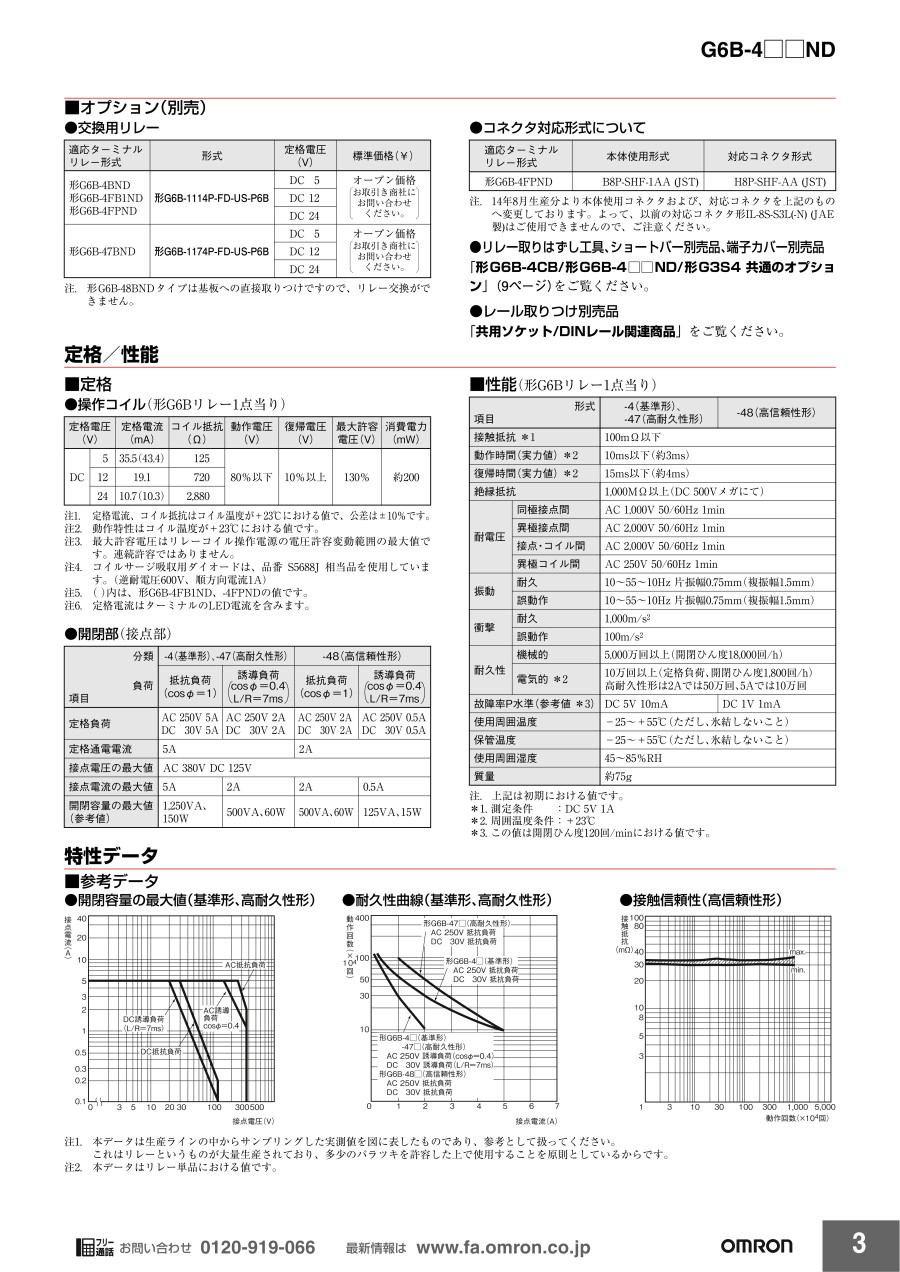

カタログ
