ソリッドステート・リレー G3F/G3FD

ご注意

  • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が13型番あります。
    数量:

    商品情報

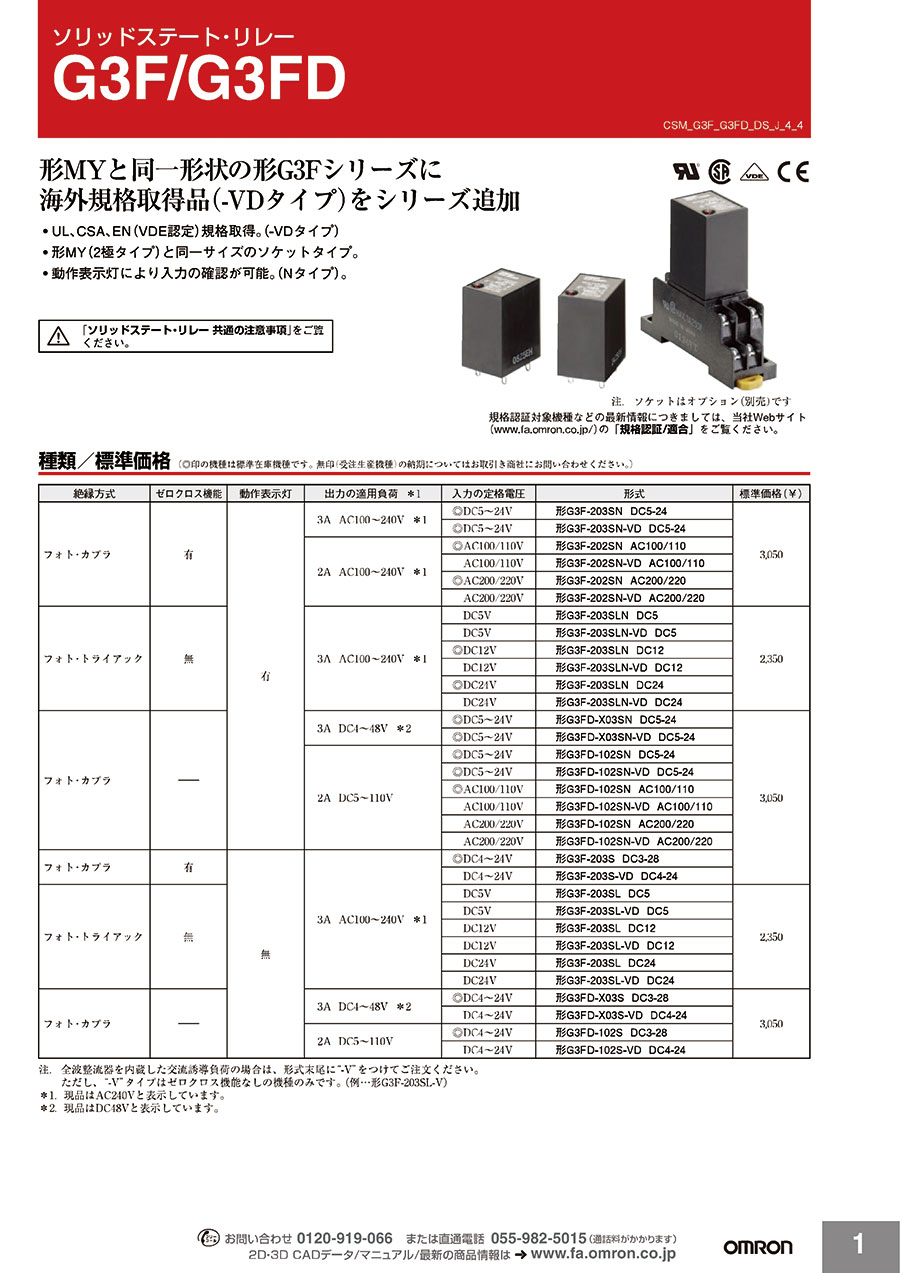

    ソリッドステート・リレー G3F / G3FDの仕様

    ソリッドステート・リレー G3F/G3FD:関連画像

    ソリッドステート・リレー G3F / G3FDの外観

    • 形MYと同一形状の形G3Fシリーズに海外規格取得品(-VDタイプ)をシリーズ追加。
    • プッシュインPlus端子台ソケット形PYF-08-PUとの組み合わせで配線工数60%短縮(実測値データ)。
    • UL、CSA、EN(VDE認定)規格取得(-VDタイプ)。
    • 形MY(2極タイプ)と同一サイズのソケットを使用可能。(ただし、形G3F/G3FDの極数:1極タイプのみ)
    • 動作表示灯により入力の確認が可能(Nタイプ)。
    絶縁方式ゼロ
    クロス
    機能
    動作
    表示灯
    出力の
    適用負荷
    *1
    入力の
    定格電圧
    形式
    フォト・カプラ3A
    AC100~240V
    *1
    DC5~24V形G3F-203SN DC5-24
    DC5~24V形G3F-203SN-VD DC5-24
    2A
    AC100~240V
    *1
    AC100/110V形G3F-202SN AC100/110
    AC200/220V形G3F-202SN AC200/220
    AC200/220V形G3F-202SN-VD AC200/220
    フォト・トライアック3A
    AC100~240V
    *1
    DC12V形G3F-203SLN DC12
    DC24V形G3F-203SLN DC24
    DC24V形G3F-203SLN-VD DC24
    フォト・カプラ-3A
    DC4~48V
    *2
    DC5~24V形G3FD-X03SN DC5-24
    DC5~24V形G3FD-X03SN-VD DC5-24
    2A
    DC5~110V
    DC5~24V形G3FD-102SN DC5-24
    DC5~24V形G3FD-102SN-VD DC5-24
    AC100/110V形G3FD-102SN AC100/110
    AC200/220V形G3FD-102SN AC200/220
    フォト・カプラ3A
    AC100~240V
    *1
    DC4~24V形G3F-203S-VD DC4-24
    フォト・カプラ-3A
    DC4~48V
    *2
    DC4~24V形G3FD-X03S DC3-28
    2A
    DC5~110V
    DC4~24V形G3FD-102S DC3-28

    *1. 現品はAC240Vと表示しています。
    *2. 現品はDC48Vと表示しています。

    ソリッドステート・リレー G3F / G3FDの外形寸法

    ソリッドステート・リレー G3F/G3FD:関連画像

    形G3F、形G3F-VD、形G3FD、形G3FD-VDの外形寸法

    型番リスト

    表示件数

    負荷種類

    負荷電圧

    (V)

    負荷電流

    (A)

    ゼロクロス機能

    入力電圧

    (V)

    動作表示灯

    絶縁方式

    代表規格

    仕様

    RoHS?最小発注数量
    交流負荷
    AC75~264
    2
    AC75~125
    フォト・カプラ
    CE / UL / CSA(cUL)
    -
    -
    1個
    交流負荷
    AC75~264
    2
    AC150~250
    フォト・カプラ
    CE / UL / CSA(cUL)
    -
    -
    1個
    交流負荷
    AC75~264
    3
    DC3~28
    フォト・カプラ
    CE / UL / CSA(cUL)
    -
    -
    1個
    交流負荷
    AC75~264
    3
    DC19.2~28.8
    フォト・トライアック・カプラ
    なし
    全波整流対応品
    -
    1個
    交流負荷
    AC75~264
    3
    DC9.6~14.4
    フォト・トライアック・カプラ
    CE / UL / CSA(cUL)
    -
    10
    1個
    交流負荷
    AC75~264
    3
    DC19.2~28.8
    フォト・トライアック・カプラ
    CE / UL / CSA(cUL)
    -
    -
    1個
    交流負荷
    AC75~264
    3
    DC4~28
    フォト・カプラ
    CE / UL / CSA(cUL)
    -
    10
    1個
    直流負荷
    DC3~125
    2
    DC3~28
    フォト・カプラ
    CE
    -
    -
    1個
    直流負荷
    DC3~125
    2
    DC3~28
    フォト・カプラ
    CE / UL / CSA(cUL)
    -
    10
    1個
    直流負荷
    DC3~125
    2
    AC150~250
    フォト・カプラ
    CE / UL / CSA(cUL)
    -
    10
    1個
    直流負荷
    DC3~125
    2
    DC4~28
    フォト・カプラ
    CE / UL / CSA(cUL)
    -
    10
    1個
    直流負荷
    DC3~52.8
    3
    DC3~28
    フォト・カプラ
    CE / UL / CSA(cUL)
    -
    -
    1個
    直流負荷
    DC3~52.8
    3
    DC4~28
    フォト・カプラ
    CE / UL / CSA(cUL)
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,347
    ( 3,682 )
    11日目
    3,347
    ( 3,682 )
    1日目
    3,347
    ( 3,682 )
    1日目
    2,899
    ( 3,189 )
    1日目
    2,623
    ( 2,885 )
    1日目
    2,623
    ( 2,885 )
    在庫品1日目当日出荷可能
    3,347
    ( 3,682 )
    在庫品1日目当日出荷可能
    3,809
    ( 4,190 )
    在庫品1日目当日出荷可能
    3,347
    ( 3,682 )
    1日目
    3,347
    ( 3,682 )
    1日目
    3,347
    ( 3,682 )
    在庫品1日目当日出荷可能
    3,347
    ( 3,682 )
    1日目
    3,347
    ( 3,682 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

    【特長】
    ・形MYと同一形状の形G3Fシリーズに海外規格取得品(-VDタイプ)をシリーズ追加
    ・UL、CSA、EN(VED認定)規格取得(-VDタイプ)
    ・形MY(2極タイプ)と同一サイズのソケットを使用可能(ただし、形G3F/G3FDの極数:1極タイプのみ)
    ・動作表示灯により入力の確認が可能(Nタイプ)

    ご注意

    • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ソリッドステート・リレー G3F/G3FDのレビュー
    5平均満足度:5.03件のレビュー
    印刷j機の修理
    5
    満足度:5.0
    印刷会社の印刷機の紙送り動作不良 担当者に電気図面を出してもらい 不良部分を予想 初めて使用する部品で色々調べたら 現行...もっと読む
    1人が参考にしています。
    制御装置に使用
    5
    満足度:5.0
    やはりオムロンブランドの信頼性を重視し選定。期待通りの動作で問題無く寿命も長そう。お勧め出来る商品です。
    0人が参考にしています。
    納入済み機械の修繕
    5
    満足度:5.0
    商社対応不可の時間に機械が故障 部品在庫もなかったので調べると当日発送可能で助かりました 安心のオムロン製です
    0人が参考にしています。

    よくあるご質問(FAQ)

    Qリレーをソリッドステート・リレー(SSR)に置き換える際の注意点はありますか?
    A
    ソリッドステート・リレー(SSR)は、一般リレーと比較すると、高寿命、高速開閉可能、振動・ノイズの発生が少ない、動作音がしないなどのメリットがありますが、漏れ電流がある、周囲温度の影響を受けやすいといった注意点もございます。置き換えをご検討の際には下記の点にご注意ください。また、実際に開閉する負荷の種類、容量、突入電流などをご確認の上、ご選定ください。(主な注意点)・OFF時に漏れ電流があります。入力側に電圧が印加されていなくても、微小な電流が負荷側に流れているため、負荷によっては復帰不良が起こる場合があります。・使用周囲温度によって開閉容量が変化する特性があります。温度が上昇すると開閉容量が小さくなります。また、機種によっては放熱器の有無によっても開閉容量が異なります。・出力は1極のみで、リレーでの1a接点に相当します。b接点と同等の出力を取ることはできません。・ほとんどのSSRが、AC用、DC用に分かれています。
