オムロン

スイッチング・パワーサプライ S8VS

Name: スイッチング・パワーサプライ S8VS
Brand: オムロン
SKU: 222000829162
Rating: 4.6 (26 reviews)

カタログ

通常単価(税別): 6,158円～45,761円

税込単価: 6,774円～50,337円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

電源、電圧モニタ付きスイッチング電源。【特長】・DINレール取りつけに対応・SEMI F47-0706...

詳細を確認

4.64.6

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

よく一緒に見られています

オムロン

スイッチング・パワーサプライ S8FS-Gシリーズ

通常価格(税別)： 3,112円 (税込価格：3,423円)

通常出荷日：在庫品1日目

よく一緒に見られています

オムロン

スイッチング・パワーサプライ S8VK-Gシリーズ

通常価格(税別)： 7,077円 (税込価格：7,785円)

通常出荷日：在庫品1日目

未確定：候補が43型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

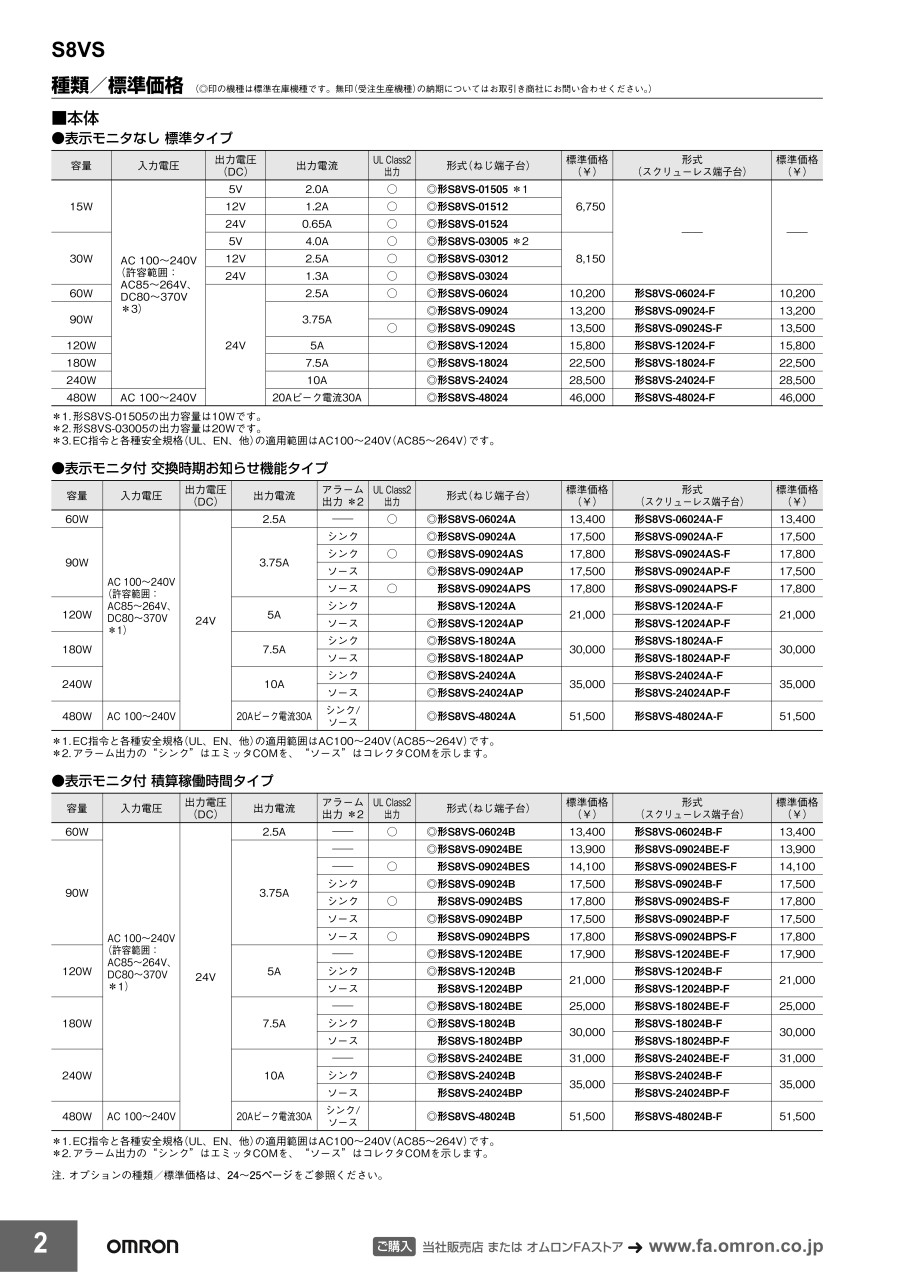

カタログ

商品情報

この商品の特長

S8VSの外観

表示モニタなし標準タイプ

容量	入力電圧	出力電圧	出力電流	UL Class2 出力	形式(ねじ端子台)	形式(スクリューレス端子台)
15W	AC100～240V (許容範囲：AC85～264V、DC80～370V＊3)	5V	2.0A	○	形S8VS-01505 ＊1	――
		12V	1.2A	○	形S8VS-01512
		24V	0.65A	○	形S8VS-01524
30W		5V	4.0A	○	形S8VS-03005 ＊2
		12V	2.5A	○	形S8VS-03012
		24V	1.3A	○	形S8VS-03024
60W		24V	2.5A	○	形S8VS-06024	形S8VS-06024-F
90W			3.75A		形S8VS-09024	形S8VS-09024-F
90W			3.75A	○	形S8VS- 09024S	形S8VS-09024S-F
120W			5A		形S8VS-12024	形S8VS-12024-F
180W			7.5A		形S8VS-18024	形S8VS-18024-F
240W			10A		形S8VS-24024	形S8VS-24024-F
480W	AC100～240V		20Aピーク電流 30A(AC200V)		形S8VS-48024	形S8VS-48024-F

＊1.形S8VS-01505の出力容量は10Wです。
＊2.形S8VS-03005の出力容量は20Wです。
＊3.EC指令と各種安全規格(UL、EN、他)の適用範囲はAC100～240V(AC85～264V)です。

表示モニタ付交換時期お知らせ機能タイプ

容量	入力電圧	出力電圧	出力電流	アラーム出力	UL Class2 出力	形式(ねじ端子台)	形式(スクリューレス端子台)
60W	AC100～240V (許容範囲：AC85～264V、DC80～370V)	24V	2.5A	――	○	形S8VS-06024A	形S8VS-06024A-F
90W			3.75A	シンク		形S8VS-09024A	形S8VS-09024A-F
				シンク	○	形S8VS-09024AS	形S8VS-09024AS-F
				ソース		形S8VS-09024AP	形S8VS-09024AP-F
				ソース	○	形S8VS-09024APS	形S8VS-09024APS-F
120W			5A	シンク		形S8VS-12024A	形S8VS-12024A-F
120W			5A	ソース		形S8VS-12024AP	形S8VS-12024AP-F
180W			7.5A	シンク		形S8VS-18024A	形S8VS-18024A-F
180W			7.5A	ソース		形S8VS-18024AP	形S8VS-18024AP-F
240W			10A	シンク		形S8VS-24024A	形S8VS-24024A-F
240W			10A	ソース		形S8VS-24024AP	形S8VS-24024AP-F
480W	AC100 ～240V		20A ピーク電流 30A （AC200V）	シンク/ソース		形S8VS-48024A	形S8VS-48024A-F

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

容量

(W)

入力電圧

出力電圧(シングルのみ)

入出力端子形状

定格出力電流(シングルのみ)

(A)

寸法高さ

(mm)

寸法幅

(mm)

寸法奥行

(mm)

安全規格

付属機能

表示モニタ

アラーム出力

Class2出力

オプション

備考

RoHS2（10物質）?

最小発注数量

10	AC/DC	DC5V	ネジ	2	94.6	22.5	96.4	UL / CUL	-	表示モニタなし標準タイプ	-	適合	-	-	対応	1個
15	AC/DC	DC12V	ネジ	1.2	94.6	22.5	96.4	CE / UL / CUL	-	表示モニタなし標準タイプ	-	適合	-	-	対応	1個
15	AC/DC	DC24V	ネジ	0.65	94.6	22.5	96.4	UL / CUL	-	表示モニタなし標準タイプ	-	適合	-	-	対応	1個
20	AC/DC	DC5V	ネジ	4	94.6	22.5	96.4	CE / UL / CUL	-	表示モニタなし標準タイプ	-	適合	-	-	対応	1個
30	AC/DC	DC12V	ネジ	2.5	94.6	22.5	96.4	CE / UL / CUL	-	表示モニタなし標準タイプ	-	適合	-	-	対応	1個
30	AC/DC	DC24V	ネジ	1.3	94.6	22.5	96.4	CE / UL / CUL	-	表示モニタなし標準タイプ	-	適合	-	-	対応	1個
60	AC/DC	DC24V	ネジ	2.5	99.5	40	109.1	CE / UL / CUL	-	表示モニタなし標準タイプ	-	適合	-	-	対応	1個
60	AC/DC	DC24V	[その他] スクリューレス端子台	2.5	99.5	40	108.1	UL / CUL	-	表示モニタなし標準タイプ	-	適合	-	-	対応	1個
60	AC/DC	DC24V	ネジ	2.5	99.5	40	109.1	UL / CUL	数値表示	表示モニタ付交換時期お知らせ機能タイプ	-	適合	-	-	対応	1個
60	AC/DC	DC24V	ネジ	2.5	99.5	40	109.1	CE / UL / CUL	数値表示	表示モニタ付積算稼動時間タイプ	-	適合	-	-	対応	1個
90	AC/DC	DC24V	ネジ	3.75	119.5	50	121.3	CE / UL / CUL	-	表示モニタなし標準タイプ	-	非適合	-	-	対応	1個
90	AC/DC	DC24V	ネジ	3.75	119.5	50	121.3	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付交換時期お知らせ機能タイプ	シンク（エミッタCOM）	非適合	-	-	対応	1個
90	AC/DC	DC24V	ネジ	3.75	119.5	50	121.3	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付交換時期お知らせ機能タイプ	ソース（コレクタCOM）	非適合	-	-	対応	1個
90	AC/DC	DC24V	ネジ	3.75	119.5	50	121.3	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付交換時期お知らせ機能タイプ	ソース（コレクタCOM）	適合	-	-	対応	1個
90	AC/DC	DC24V	ネジ	3.75	119.5	50	121.3	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付交換時期お知らせ機能タイプ	シンク（エミッタCOM）	適合	-	-	対応	1個
90	AC/DC	DC24V	ネジ	3.75	119.5	50	121.3	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付積算稼動時間タイプ	シンク（エミッタCOM）	非適合	-	-	対応	1個
90	AC/DC	DC24V	ネジ	3.75	119.5	50	121.3	CE / UL / CUL	数値表示	表示モニタ付アラーム出力なし積算稼動時間タイプ	-	非適合	-	-	対応	1個
90	AC/DC	DC24V	ネジ	3.75	119.5	50	121.3	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付積算稼動時間タイプ	ソース（コレクタCOM）	非適合	-	-	対応	1個
90	AC/DC	DC24V	ネジ	3.75	119.5	50	121.3	CE / UL / CUL	-	表示モニタなし標準タイプ	-	適合	-	-	対応	1個
120	AC/DC	DC24V	ネジ	5	119.5	50	121.3	CE / UL / CUL	-	表示モニタなし標準タイプ	-	非適合	-	-	対応	1個
120	AC/DC	DC24V	[その他] スクリューレス端子台	5	119.5	50	120.3	CE / UL / CUL	-	表示モニタなし標準タイプ	-	非適合	-	-	対応	1個
120	AC/DC	DC24V	ネジ	5	119.5	50	121.3	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付交換時期お知らせ機能タイプ	シンク（エミッタCOM）	非適合	-	-	対応	1個
120	AC/DC	DC24V	ネジ	5	119.5	50	121.3	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付交換時期お知らせ機能タイプ	ソース（コレクタCOM）	非適合	-	-	対応	1個
120	AC/DC	DC24V	ネジ	5	119.5	50	121.3	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付積算稼動時間タイプ	シンク（エミッタCOM）	非適合	-	-	対応	1個
120	AC/DC	DC24V	ネジ	5	119.5	50	121.3	UL / CUL	数値表示	表示モニタ付アラーム出力なし積算稼動時間タイプ	-	非適合	-	-	対応	1個
120	AC/DC	DC24V	ネジ	5	119.5	50	121.3	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付積算稼動時間タイプ	ソース（コレクタCOM）	非適合	-	-	対応	1個
180	AC/DC	DC24V	ネジ	7.5	119.5	75	125.6	CE / UL / CUL	-	表示モニタなし標準タイプ	-	非適合	-	-	対応	1個
180	AC/DC	DC24V	[その他] スクリューレス端子台	7.5	119.5	75	124.6	CE / UL / CUL	-	表示モニタなし標準タイプ	-	非適合	-	-	対応	1個
180	AC/DC	DC24V	ネジ	7.5	119.5	75	125.6	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付交換時期お知らせ機能タイプ	シンク（エミッタCOM）	非適合	-	-	対応	1個
180	AC/DC	DC24V	ネジ	7.5	119.5	75	125.6	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付交換時期お知らせ機能タイプ	ソース（コレクタCOM）	非適合	-	-	対応	1個
180	AC/DC	DC24V	ネジ	7.5	119.5	75	125.6	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付積算稼動時間タイプ	シンク（エミッタCOM）	非適合	-	-	対応	1個
180	AC/DC	DC24V	ネジ	7.5	119.5	75	125.6	CE / UL / CUL	数値表示	表示モニタ付アラーム出力なし積算稼動時間タイプ	-	非適合	-	-	対応	1個
180	AC/DC	DC24V	ネジ	7.5	119.5	75	125.6	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付積算稼動時間タイプ	ソース（コレクタCOM）	非適合	-	-	対応	1個
240	AC/DC	DC24V	ネジ	10	119.5	100	125.6	CE / UL / CUL	-	表示モニタなし標準タイプ	-	非適合	-	-	対応	1個
240	AC/DC	DC24V	[その他] スクリューレス端子台	10	119.5	100	124.6	CE / UL / CUL	-	表示モニタなし標準タイプ	-	非適合	-	-	対応	1個
240	AC/DC	DC24V	ネジ	10	119.5	100	125.6	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付交換時期お知らせ機能タイプ	シンク（エミッタCOM）	非適合	-	-	対応	1個
240	AC/DC	DC24V	ネジ	10	119.5	100	125.6	UL / CUL	数値表示 / 警報出力	表示モニタ付交換時期お知らせ機能タイプ	ソース（コレクタCOM）	非適合	-	-	対応	1個
240	AC/DC	DC24V	ネジ	10	119.5	100	125.6	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付積算稼動時間タイプ	シンク（エミッタCOM）	非適合	-	-	対応	1個
240	AC/DC	DC24V	ネジ	10	119.5	100	125.6	UL / CUL	数値表示	表示モニタ付アラーム出力なし積算稼動時間タイプ	-	非適合	-	-	対応	1個
240	AC/DC	DC24V	ネジ	10	119.5	100	125.6	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付積算稼動時間タイプ	ソース（コレクタCOM）	非適合	-	-	対応	1個
480	AC専用	DC24V	ネジ	20	119.5	150	127.2	UL / CUL	-	表示モニタなし標準タイプ	-	非適合	-	20Aピーク電流30A（AC200V）	対応	1個
480	AC専用	DC24V	ネジ	20	119.5	150	127.2	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付交換時期お知らせ機能タイプ	シンク（エミッタCOM）	非適合	-	20Aピーク電流30A（AC200V）	対応	1個
480	AC専用	DC24V	ネジ	20	119.5	150	127.2	CE / UL / CUL	数値表示 / 警報出力	表示モニタ付積算稼動時間タイプ	シンク（エミッタCOM）	非適合	-	20Aピーク電流30A（AC200V）	対応	1個

通常単価(税別) (税込単価)	通常出荷日

6,158円 ( 6,774円 )	在庫品1日目当日出荷可能
6,158円 ( 6,774円 )	在庫品1日目当日出荷可能
6,158円 ( 6,774円 )	在庫品1日目当日出荷可能
7,391円 ( 8,130円 )	在庫品1日目当日出荷可能
7,391円 ( 8,130円 )	在庫品1日目当日出荷可能
7,391円 ( 8,130円 )	在庫品1日目当日出荷可能
9,194円 ( 10,113円 )	在庫品1日目当日出荷可能
9,194円 ( 10,113円 )	在庫品1日目当日出荷可能
11,570円 ( 12,727円 )	在庫品1日目当日出荷可能
11,570円 ( 12,727円 )	在庫品1日目当日出荷可能
12,101円 ( 13,311円 )	在庫品1日目当日出荷可能
15,064円 ( 16,570円 )	在庫品1日目当日出荷可能
15,075円 ( 16,583円 )	在庫品1日目当日出荷可能
15,304円 ( 16,834円 )	1日目
15,304円 ( 16,834円 )	在庫品1日目当日出荷可能
15,064円 ( 16,570円 )	在庫品1日目当日出荷可能
12,828円 ( 14,111円 )	在庫品1日目当日出荷可能
15,075円 ( 16,583円 )	1日目
11,485円 ( 12,634円 )	在庫品1日目当日出荷可能
14,671円 ( 16,138円 )	在庫品1日目当日出荷可能
14,607円 ( 16,068円 )	在庫品1日目当日出荷可能
18,130円 ( 19,943円 )	在庫品1日目当日出荷可能
18,087円 ( 19,896円 )	在庫品1日目当日出荷可能
18,130円 ( 19,943円 )	在庫品1日目当日出荷可能
15,614円 ( 17,175円 )	在庫品1日目当日出荷可能
18,087円 ( 19,896円 )	1日目
20,627円 ( 22,690円 )	在庫品1日目当日出荷可能
21,031円 ( 23,134円 )	在庫品1日目当日出荷可能
27,698円 ( 30,468円 )	在庫品1日目当日出荷可能
27,376円 ( 30,114円 )	在庫品1日目当日出荷可能
27,291円 ( 30,020円 )	在庫品1日目当日出荷可能
21,961円 ( 24,157円 )	在庫品1日目当日出荷可能
27,376円 ( 30,114円 )	1日目
26,355円 ( 28,991円 )	在庫品1日目当日出荷可能
26,281円 ( 28,909円 )	1日目
32,556円 ( 35,812円 )	在庫品1日目当日出荷可能
32,191円 ( 35,410円 )	在庫品1日目当日出荷可能
32,066円 ( 35,273円 )	在庫品1日目当日出荷可能
28,165円 ( 30,982円 )	在庫品1日目当日出荷可能
32,191円 ( 35,410円 )	1日目
43,275円 ( 47,603円 )	在庫品1日目当日出荷可能
45,761円 ( 50,337円 )	在庫品1日目当日出荷可能
45,761円 ( 50,337円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

電源、電圧モニタ付きスイッチング電源。
【特長】
・DINレール取りつけに対応
・SEMI F47-0706規格に対応（200V入力時）
60/90/120/180/240/480W
・表示モニタ付タイプに新シリーズ追加シンプル機能で設備立上に貢献
・ULClass2出力適合機種のシリーズ追加（90W表示モニタ付タイプ）
・表示モニタ付タイプにスクリューレス端子台シリーズ追加
・表示部は3桁7セグメントLED表示にて状態表示
15/30W
・幅22.5mm×高さ85mm×奥行96.5mmの小型・薄型サイズ
・3方向取りつけ可能（標準、横向き、上向き）
・バネルへの密着取りつけが可能
・入力条件：DC入力もDC8O～370Vまで可能（EC指令と各種安全規格は対象外）

ご注意

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミンウェル
スイッチング電源 HRP-■■■N3シリーズ
CPUタイプIntel Atom E3930/メモリ容量2～4GB/LANポート数2～3/消費電力13～15W
シーメンス
産業用タッチパネルモニタ
【モニタサイズ12～22インチ】ワイドスクリーンディスプレイを採用し、VESA規格にも対応。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スイッチング・パワーサプライ S8VSのレビュー

4.6平均満足度：4.626件のレビュー

星5
65%
星4
31%
星3
4%
星2
0%
星1
0%

電装内のDC電源供給として

満足度：4.02022/04/11

長らく使用しているオムロン製パワーサプライですが、昨今入手が困難となっておりたまたま在庫有りとなっていた為今回初めてVO...もっと読む

3人が参考にしています。

電源供給

満足度：5.02019/10/30

急な故障時にすぐに購入できる点は安心できます。価格も高くはない。

1人が参考にしています。

装置電源に

満足度：5.02024/11/26

このシリーズは同容量の他製品と比べて奥行が小さいので、盤が小さくなるのが個人的には優れてる点だと思います

0人が参考にしています。

電気CYLの専用電源ユニットが長納期化していた為その代理

満足度：4.02023/05/01

容量の種類も豊富で選定し易く、問題なく使用できています。注意点は、突入電量も考慮に入れることと価格が少し上がるので予...もっと読む

0人が参考にしています。

装置製作

満足度：4.02022/06/02

いつも使用しているオムロンのパワーサプライですが、コロナ渦でなかなか入手できず。タイミングよくミスミさんで販売していたの...もっと読む

0人が参考にしています。

26件全て見る

よくあるご質問（FAQ）

Q入力電圧を印加したが、出力が出ないまたは出力が低下する。

出力容量が不足、過電流保護が動作して出力電圧を低下させていると考えられます。

Q形S8VSシリーズのアラーム出力(不足電圧出力、交換時期お知らせ出力、積算稼動時間出力)は、正常時ONですか？

正常時ON、検出時OFFです。
