フジクラ・ダイヤケーブル

CVV-S ビニル絶縁ビニルシースケーブル

Name: CVV-S ビニル絶縁ビニルシースケーブル
Brand: フジクラ・ダイヤケーブル
SKU: 222000828699
Rating: 5 (2 reviews)

カタログ |

通常単価(税別): 2,366円～178,499円

税込単価: 2,603円～196,349円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

静電遮へい付制御用ビニル絶縁ビニルシースケーブル（CVV-S）。【特長】・CVV-Sは鉛フリーPVCを...

詳細を確認

55.0

未確定：候補が1,001型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

CVV-Sケーブルの種類と識別

種類

種類	記号	導体最高許容温度 (℃)	構成材料		備考
種類	記号	導体最高許容温度 (℃)	絶縁体	シース	備考
ビニル絶縁ビニルシースケーブル	CVV	60	ビニル	ビニル	一般用

識別

2心:黒、白
3心:黒、白、赤
4心:黒、白、赤、緑
5心以上:黒色の絶縁体表面に連続して印刷する算用数字（1～30）による。

代表的なしゃへいの種類と記号

種類	記号	備考
銅テープ	-S	厚さ約0.05mmの銅テープを巻きつける

※ しゃへい付きは、JIS規格外品ですので、JIS認定品ではありません。

CVV-Sケーブルの構造表

CVV-Sケーブルの構造図。

線心数	導体			絶縁体厚さ (mm)	シース厚さ (mm)	仕上り外径約（mm)	概算質量 (kg/km)	標準長さ (m)
線心数	公称断面積 (mm²)	素線数/素線径 (mm)	外径 (mm)	絶縁体厚さ (mm)	シース厚さ (mm)	仕上り外径約（mm)	概算質量 (kg/km)	標準長さ (m)
2	1.25	7/0.45	1.35	0.8	1.5	9.4	100	1,000
	2.0	7/0.6	1.8	〃	〃	10.5	130	〃
	3.5	7/0.8	2.4	〃	〃	11.5	175	〃
3	1.25	7/0.45	1.35	0.8	1.5	9.9	120	1,000
	2.0	7/0.6	1.8	〃	〃	11.0	160	〃
	3.5	7/0.8	2.4	〃	〃	12.5	220	〃
4	1.25	7/0.45	1.35	0.8	1.5	11.0	145	1,000
4	2.0	7/0.6	1.8	〃	〃	12.0	195	〃
5	1.25	7/0.45	1.35	0.8	1.5	11.5	170	1,000
6	1.25	7/0.45	1.35	0.8	1.5	12.5	185	1,000
7	1.25	7/0.45	1.35	0.8	1.5	12.5	215	1,000
8	1.25	7/0.45	1.35	0.8	1.5	13.5	240	1,000
10	1.25	7/0.45	1.35	0.8	1.5	15.0	285	1,000

型番リスト

表示件数

...

型番

芯数

(芯)

導体断面積

(mm²)

全長

(m)

仕上り外径

(mm)

導体外径

(mm)

絶縁体色

導体構成

(本/mm)

RoHS?

最小発注数量

2	1.25	10	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	11	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	12	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	13	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	14	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	15	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	16	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	17	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	18	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	19	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	20	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	21	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	22	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	23	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	24	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	25	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	26	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	27	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	28	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	29	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	30	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	31	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	32	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	33	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	34	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	35	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	36	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	37	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	38	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	39	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	40	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	41	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	42	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	43	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	44	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	45	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	46	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	47	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	48	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	49	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	50	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	51	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	52	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	53	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	54	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	55	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	56	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	57	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	58	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	59	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	60	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	61	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	62	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	63	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	64	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	65	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	66	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	67	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	68	9.4	1.35	黒、白	7/0.45	10	1個
2	1.25	69	9.4	1.35	黒、白	7/0.45	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,329円 ( 3,662円 )	在庫品1日目当日出荷可能
3,662円 ( 4,028円 )	在庫品1日目当日出荷可能
3,995円 ( 4,395円 )	在庫品1日目当日出荷可能
4,328円 ( 4,761円 )	在庫品1日目当日出荷可能
4,661円 ( 5,127円 )	在庫品1日目当日出荷可能
4,994円 ( 5,493円 )	在庫品1日目当日出荷可能
5,327円 ( 5,860円 )	在庫品1日目当日出荷可能
5,660円 ( 6,226円 )	在庫品1日目当日出荷可能
5,993円 ( 6,592円 )	在庫品1日目当日出荷可能
6,326円 ( 6,959円 )	在庫品1日目当日出荷可能
6,659円 ( 7,325円 )	在庫品1日目当日出荷可能
6,992円 ( 7,691円 )	在庫品1日目当日出荷可能
7,325円 ( 8,058円 )	在庫品1日目当日出荷可能
7,658円 ( 8,424円 )	在庫品1日目当日出荷可能
7,991円 ( 8,790円 )	在庫品1日目当日出荷可能
8,324円 ( 9,156円 )	在庫品1日目当日出荷可能
8,657円 ( 9,523円 )	在庫品1日目当日出荷可能
8,989円 ( 9,888円 )	在庫品1日目当日出荷可能
9,322円 ( 10,254円 )	在庫品1日目当日出荷可能
9,655円 ( 10,621円 )	在庫品1日目当日出荷可能
9,988円 ( 10,987円 )	在庫品1日目当日出荷可能
10,321円 ( 11,353円 )	在庫品1日目当日出荷可能
10,654円 ( 11,719円 )	在庫品1日目当日出荷可能
10,987円 ( 12,086円 )	在庫品1日目当日出荷可能
11,320円 ( 12,452円 )	在庫品1日目当日出荷可能
11,653円 ( 12,818円 )	在庫品1日目当日出荷可能
11,986円 ( 13,185円 )	在庫品1日目当日出荷可能
12,319円 ( 13,551円 )	在庫品1日目当日出荷可能
12,652円 ( 13,917円 )	在庫品1日目当日出荷可能
12,985円 ( 14,284円 )	在庫品1日目当日出荷可能
13,318円 ( 14,650円 )	在庫品1日目当日出荷可能
13,651円 ( 15,016円 )	在庫品1日目当日出荷可能
13,984円 ( 15,382円 )	在庫品1日目当日出荷可能
14,317円 ( 15,749円 )	在庫品1日目当日出荷可能
14,650円 ( 16,115円 )	在庫品1日目当日出荷可能
14,982円 ( 16,480円 )	在庫品1日目当日出荷可能
15,315円 ( 16,847円 )	在庫品1日目当日出荷可能
15,648円 ( 17,213円 )	在庫品1日目当日出荷可能
15,981円 ( 17,579円 )	在庫品1日目当日出荷可能
16,314円 ( 17,945円 )	在庫品1日目当日出荷可能
16,647円 ( 18,312円 )	在庫品1日目当日出荷可能
16,980円 ( 18,678円 )	在庫品1日目当日出荷可能
17,313円 ( 19,044円 )	在庫品1日目当日出荷可能
17,646円 ( 19,411円 )	在庫品1日目当日出荷可能
17,979円 ( 19,777円 )	在庫品1日目当日出荷可能
18,312円 ( 20,143円 )	在庫品1日目当日出荷可能
18,645円 ( 20,510円 )	在庫品1日目当日出荷可能
18,978円 ( 20,876円 )	在庫品1日目当日出荷可能
19,311円 ( 21,242円 )	在庫品1日目当日出荷可能
19,644円 ( 21,608円 )	在庫品1日目当日出荷可能
19,977円 ( 21,975円 )	在庫品1日目当日出荷可能
20,310円 ( 22,341円 )	在庫品1日目当日出荷可能
20,642円 ( 22,706円 )	在庫品1日目当日出荷可能
20,975円 ( 23,073円 )	在庫品1日目当日出荷可能
21,308円 ( 23,439円 )	在庫品1日目当日出荷可能
21,641円 ( 23,805円 )	在庫品1日目当日出荷可能
21,974円 ( 24,171円 )	在庫品1日目当日出荷可能
22,307円 ( 24,538円 )	在庫品1日目当日出荷可能
22,640円 ( 24,904円 )	在庫品1日目当日出荷可能
22,973円 ( 25,270円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

静電遮へい付制御用ビニル絶縁ビニルシースケーブル（CVV-S）。
【特長】
・CVV-Sは鉛フリーPVCを使用。
・銅テープ遮へい品。
【用途】
・発電所や各種プラント内の制御回路に使用され、サイズ的には1.25、2mm²が最も多く使用されている。
・線心数は、30線心程度が一般的で、計装用として最近線心を対よりして使用する場合もある。

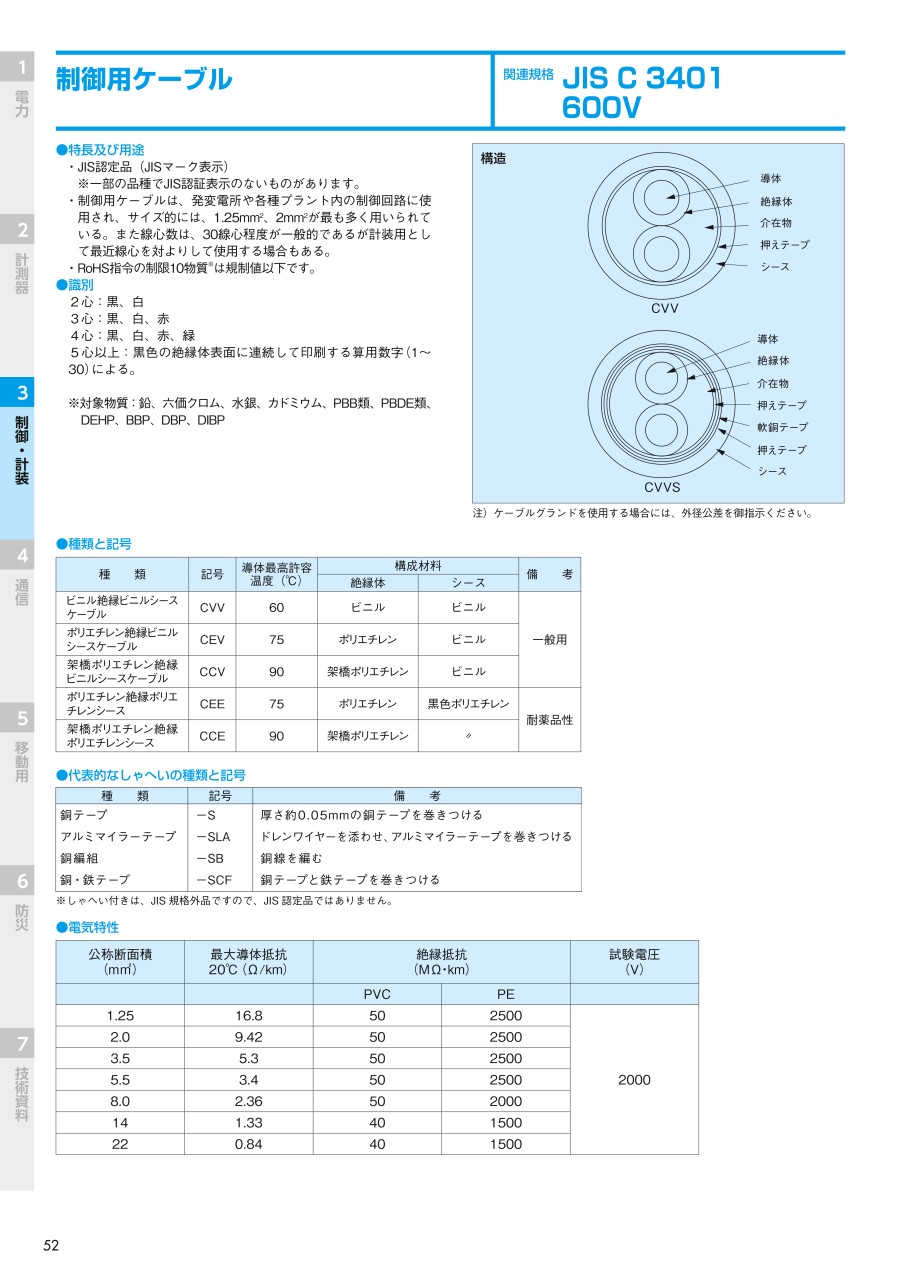

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CVV-S ビニル絶縁ビニルシースケーブルのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

屋内配線

満足度：5.02016/12/02

遮蔽シールド付きはこれが定番です。取り回しは悪いものの、固定するので問題無いです。放射ノイズの減衰性能はこれに勝るも...もっと読む

1人が参考にしています。

計測器の配線として使用しています

満足度：5.02023/06/07

当社で製作している計測器の電源系・センサ用配線として使用しています。被覆が柔らかく、取り回しが楽でした。以前から使ってい...もっと読む

0人が参考にしています。
