フジクラ・ダイヤケーブル

CV 600V架橋ポリエチレン絶縁ビニルシースケーブル

Name: CV 600V架橋ポリエチレン絶縁ビニルシースケーブル
Brand: フジクラ・ダイヤケーブル
SKU: 222000828677
Rating: 4.3 (13 reviews)

カタログ |

通常単価(税別): 3,146円～1,412,307円

税込単価: 3,461円～1,553,538円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

600V CV 架橋ポリエチレン絶縁ビニルシースケーブル。【特長】・JIS認定品（JISマーク表示）・...

詳細を確認

4.34.3

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。

未確定：候補が1,738型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

概要仕様

導体最高許容温度	90℃
取得・準拠規格	JIS C 3605
曲げ半径	仕上外径×6倍（固定部のみ）

構造

単心:白（自然色）
2心:黒白（自然色）
シース色:黒を標準とする。

3心:黒白（自然色）赤
4心:黒白（自然色）赤緑
シース色:黒を標準とする。

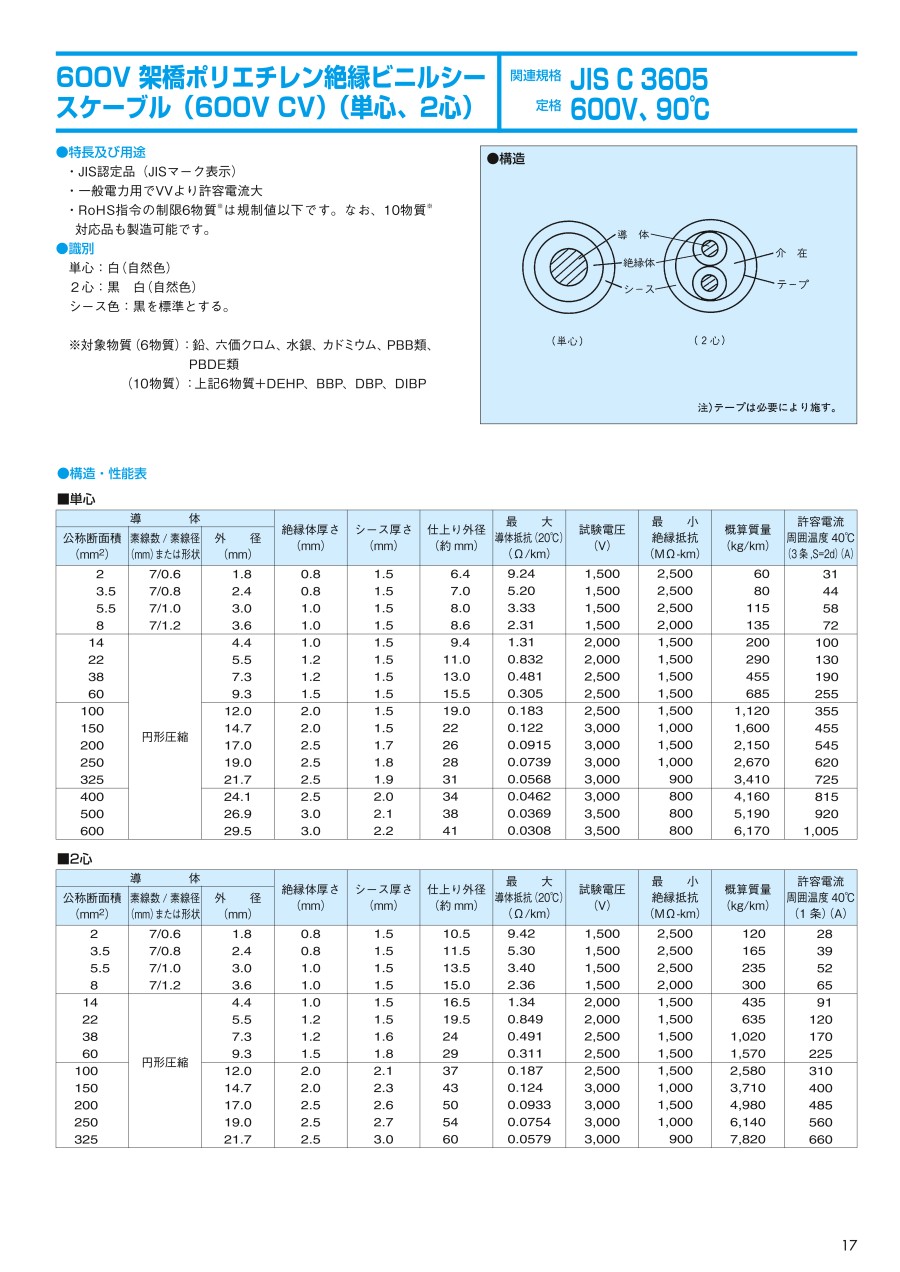

単心の構造・性能図

導体			絶縁体厚さ (mm)	シース厚さ (mm)	仕上り外径 (約mm)	最大導体抵抗(20℃) (Ω/km)	試験電圧(V)	最小絶縁抵抗 (MΩ-km)	概算質量 (kg/km)	許容電流周囲温度40℃ (3条,S=2d)(A)
公称断面積 (mm²）	素線数/素線径 (mm)または形状	外径 (mm)	絶縁体厚さ (mm)	シース厚さ (mm)	仕上り外径 (約mm)	最大導体抵抗(20℃) (Ω/km)	試験電圧(V)	最小絶縁抵抗 (MΩ-km)	概算質量 (kg/km)	許容電流周囲温度40℃ (3条,S=2d)(A)
100	円形圧縮	12.0	2.0	1.5	19.0	0.183	2,500	1,500	1,120	355

2心の構造・性能図

導体			絶縁体厚さ (mm)	シース厚さ (mm)	仕上り外径 (約mm)	最大導体抵抗(20℃) (Ω/km)	試験電圧(V)	最小絶縁抵抗 (MΩ-km)	概算質量 (kg/km)	許容電流周囲温度40℃ (1条)(A)
公称断面積 (mm²）	素線数/素線径 (mm)または形状	外径 (mm)	絶縁体厚さ (mm)	シース厚さ (mm)	仕上り外径 (約mm)	最大導体抵抗(20℃) (Ω/km)	試験電圧(V)	最小絶縁抵抗 (MΩ-km)	概算質量 (kg/km)	許容電流周囲温度40℃ (1条)(A)
2 3.5 5.5 8	7/0.6 7/0.8 7/1.0 7/1.2	1.8 2.4 3.0 3.6	0.8 0.8 1.0 1.0	1.5 1.5 1.5 1.5	10.5 11.5 13.5 15.0	9.42 5.30 3.40 2.36	1,500 1,500 1,500 1,500	2,500 2,500 2,500 2,000	120 165 235 300	28 39 52 65
8 14 22	円形圧縮	3.4 4.4 5.5	1.0 1.0 1.2	1.5 1.5 1.5	14.5 16.5 19.5	2.34 1.34 0.849	1,500 2,000 2,000	2,000 1,500 1,500	290 435 635	65 91 120

3心の構造・性能図

導体			絶縁体厚さ (mm)	シース厚さ (mm)	仕上り外径 (約mm)	最大導体抵抗(20℃) (Ω/km)	試験電圧(V)	最小絶縁抵抗 (MΩ-km)	概算質量 (kg/km)	許容電流周囲温度40℃ (1条)(A)
公称断面積 (mm²）	素線数/素線径 (mm)または形状	外径 (mm)	絶縁体厚さ (mm)	シース厚さ (mm)	仕上り外径 (約mm)	最大導体抵抗(20℃) (Ω/km)	試験電圧(V)	最小絶縁抵抗 (MΩ-km)	概算質量 (kg/km)	許容電流周囲温度40℃ (1条)(A)
2.0 3.5 5.5 8	7/0.6 7/0.8 7/1.0 7/1.2	1.8 2.4 3.0 3.6	0.8 0.8 1.0 1.0	1.5 1.5 1.5 1.5	11.0 12.5 14.5 16.0	9.42 5.30 3.40 2.36	1,500 1,500 1,500 1,500	2,500 2,500 2,500 2,000	150 210 300 380	23 33 44 54
8 14 22 38 60	円形圧縮	3.4 4.4 5.5 7.3 9.3	1.0 1.0 1.2 1.2 1.5	1.5 1.5 1.5 1.7 1.9	15.5 17.5 21 25 31	2.34 1.34 0.849 0.491 0.311	1,500 2,000 2,000 2,500 2,500	2,000 1,500 1,500 1,500 1,500	360 585 860 1,410 2,170	54 76 100 140 190

3心の許容電流は、三相3線式に適用する。単相3線式は2心の値をとる。

4心の構造・性能図

導体			絶縁体厚さ (mm)	シース厚さ (mm)	仕上り外径 (約mm)	最大導体抵抗(20℃) (Ω/km)	試験電圧(V)	最小絶縁抵抗 (MΩ-km)	概算質量 (kg/km)	許容電流周囲温度40℃ (1条)(A)
公称断面積 (mm²）	素線数/素線径 (mm)または形状	外径 (mm)	絶縁体厚さ (mm)	シース厚さ (mm)	仕上り外径 (約mm)	最大導体抵抗(20℃) (Ω/km)	試験電圧(V)	最小絶縁抵抗 (MΩ-km)	概算質量 (kg/km)	許容電流周囲温度40℃ (1条)(A)
2.0 3.5 5.5 8	7/0.6 7/0.8 7/1.0 7/1.2	1.8 2.4 3.0 3.6	0.8 0.8 1.0 1.0	1.5 1.5 1.5 1.5	12.0 13.5 16.0 17.0	9.42 5.30 3.40 2.36	1,500 1,500 1,500 1,500	2,500 2,500 2,500 2,000	180 260 370 485	23 33 44 54
8 14 22	円形圧縮	3.4 4.4 5.5	1.0 1.0 1.2	1.5 1.5 1.6	16.5 19.0 23	2.34 1.34 0.849	1,500 2,000 2,000	2,000 1,500 1,500	460 745 1,120	54 76 100

4心の許容電流は、4心のうち1心を中性線または接地線として使用する場合に適用する

型番リスト

表示件数

...

型番

芯数

(芯)

導体断面積

(mm²)

全長

(m)

仕上り外径

(mm)

導体外径

(mm)

絶縁体色

導体構成

(本/mm)

RoHS?

最小発注数量

2	2.0	10	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	11	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	12	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	13	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	14	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	15	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	16	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	17	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	18	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	19	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	20	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	21	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	22	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	23	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	24	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	25	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	26	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	27	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	28	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	29	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	30	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	31	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	32	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	33	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	34	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	35	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	36	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	37	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	38	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	39	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	40	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	41	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	42	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	43	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	44	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	45	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	46	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	47	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	48	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	49	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	50	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	51	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	52	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	53	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	54	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	55	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	56	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	57	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	58	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	59	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	60	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	61	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	62	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	63	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	64	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	65	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	66	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	67	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	68	10.5	1.8	黒、白	7/0.6	10	1個
2	2.0	69	10.5	1.8	黒、白	7/0.6	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,146円 ( 3,461円 )	在庫品1日目当日出荷可能
3,461円 ( 3,807円 )	在庫品1日目当日出荷可能
3,776円 ( 4,154円 )	在庫品1日目当日出荷可能
4,090円 ( 4,499円 )	在庫品1日目当日出荷可能
4,405円 ( 4,846円 )	在庫品1日目当日出荷可能
4,720円 ( 5,192円 )	在庫品1日目当日出荷可能
5,034円 ( 5,537円 )	在庫品1日目当日出荷可能
5,349円 ( 5,884円 )	在庫品1日目当日出荷可能
5,664円 ( 6,230円 )	在庫品1日目当日出荷可能
5,978円 ( 6,576円 )	在庫品1日目当日出荷可能
6,293円 ( 6,922円 )	在庫品1日目当日出荷可能
6,608円 ( 7,269円 )	在庫品1日目当日出荷可能
6,922円 ( 7,614円 )	在庫品1日目当日出荷可能
7,237円 ( 7,961円 )	在庫品1日目当日出荷可能
7,552円 ( 8,307円 )	在庫品1日目当日出荷可能
7,866円 ( 8,653円 )	在庫品1日目当日出荷可能
8,181円 ( 8,999円 )	在庫品1日目当日出荷可能
8,496円 ( 9,346円 )	在庫品1日目当日出荷可能
8,810円 ( 9,691円 )	在庫品1日目当日出荷可能
9,125円 ( 10,038円 )	在庫品1日目当日出荷可能
9,439円 ( 10,383円 )	在庫品1日目当日出荷可能
9,754円 ( 10,729円 )	在庫品1日目当日出荷可能
10,069円 ( 11,076円 )	在庫品1日目当日出荷可能
10,383円 ( 11,421円 )	在庫品1日目当日出荷可能
10,698円 ( 11,768円 )	在庫品1日目当日出荷可能
11,013円 ( 12,114円 )	在庫品1日目当日出荷可能
11,327円 ( 12,460円 )	在庫品1日目当日出荷可能
11,642円 ( 12,806円 )	在庫品1日目当日出荷可能
11,957円 ( 13,153円 )	在庫品1日目当日出荷可能
12,271円 ( 13,498円 )	在庫品1日目当日出荷可能
12,586円 ( 13,845円 )	在庫品1日目当日出荷可能
12,901円 ( 14,191円 )	在庫品1日目当日出荷可能
13,215円 ( 14,537円 )	在庫品1日目当日出荷可能
13,530円 ( 14,883円 )	在庫品1日目当日出荷可能
13,845円 ( 15,230円 )	在庫品1日目当日出荷可能
14,159円 ( 15,575円 )	在庫品1日目当日出荷可能
14,474円 ( 15,921円 )	在庫品1日目当日出荷可能
14,789円 ( 16,268円 )	在庫品1日目当日出荷可能
15,103円 ( 16,613円 )	在庫品1日目当日出荷可能
15,418円 ( 16,960円 )	在庫品1日目当日出荷可能
15,732円 ( 17,305円 )	在庫品1日目当日出荷可能
16,047円 ( 17,652円 )	在庫品1日目当日出荷可能
16,362円 ( 17,998円 )	在庫品1日目当日出荷可能
16,676円 ( 18,344円 )	在庫品1日目当日出荷可能
16,991円 ( 18,690円 )	在庫品1日目当日出荷可能
17,306円 ( 19,037円 )	在庫品1日目当日出荷可能
17,620円 ( 19,382円 )	在庫品1日目当日出荷可能
17,935円 ( 19,729円 )	在庫品1日目当日出荷可能
18,250円 ( 20,075円 )	在庫品1日目当日出荷可能
18,564円 ( 20,420円 )	在庫品1日目当日出荷可能
18,879円 ( 20,767円 )	在庫品1日目当日出荷可能
19,194円 ( 21,113円 )	在庫品1日目当日出荷可能
19,508円 ( 21,459円 )	在庫品1日目当日出荷可能
19,823円 ( 21,805円 )	在庫品1日目当日出荷可能
20,138円 ( 22,152円 )	在庫品1日目当日出荷可能
20,452円 ( 22,497円 )	在庫品1日目当日出荷可能
20,767円 ( 22,844円 )	在庫品1日目当日出荷可能
21,082円 ( 23,190円 )	在庫品1日目当日出荷可能
21,396円 ( 23,536円 )	在庫品1日目当日出荷可能
21,711円 ( 23,882円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

600V CV 架橋ポリエチレン絶縁ビニルシースケーブル。
【特長】
・JIS認定品（JISマーク表示）
・600V CVは鉛フリーPVCを使用
【用途】
・一般電力用でVVより許容電流大

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CV 600V架橋ポリエチレン絶縁ビニルシースケーブルのレビュー

4.3平均満足度：4.313件のレビュー

星5
62%
星4
23%
星3
8%
星2
8%
星1
0%

電源線

満足度：3.02018/01/15

電流は多く流せますが、びっくりするほど固い線… 取り回しが大変！

2人が参考にしています。

盤内配線

満足度：2.02025/05/24

盤内配線には全く使えないと思った方が良い。あまりにも硬すぎて何をするにも不便。VCTFの半分の価格なので、価格につられそ...もっと読む

ミスミからのコメント

この度は、ご迷惑をおかけし大変申し訳ございません。 CVケーブルは固定配線用となりますので、盤内配線をされる場合はVCTケーブル（定格電圧：600V）またはVCTFケーブル（定格電圧：300V）をご使用になられるのをおすすめいたします。今後とも何卒よろしくお願い申し上げます。

0人が参考にしています。

IHクッキングヒーター用

満足度：5.02023/02/03

１５ｍほどの配線に使用、何ら不安を感じない。安心して使える。

0人が参考にしています。

配線作業

満足度：5.02022/05/31

ケーブルは特にこだわりはないので、その時の価格によりいろいろなメーカーのものを使っています。この商品も特筆すべきところは...もっと読む

0人が参考にしています。

配線

満足度：5.02021/03/13

導体断面積の狭いものを大きくするために使用。中々ホームセンターなどでは5.5迄で8スケが売っていないので購入。長さも...もっと読む
