600V EM-LMCF 難燃性ポリエチレンシースケーブル
- 通常単価(税別)
- 2,196円～1,471,539円
- 税込単価
- 2,416円～1,618,693円
【特長】・耐熱性に優れています・許容電流がIVに比べ約60％、HIVに比べ約25％大きくとれるため、電...
詳細を確認- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はEM-KIE 機器配線用電線（エコタイプ）となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

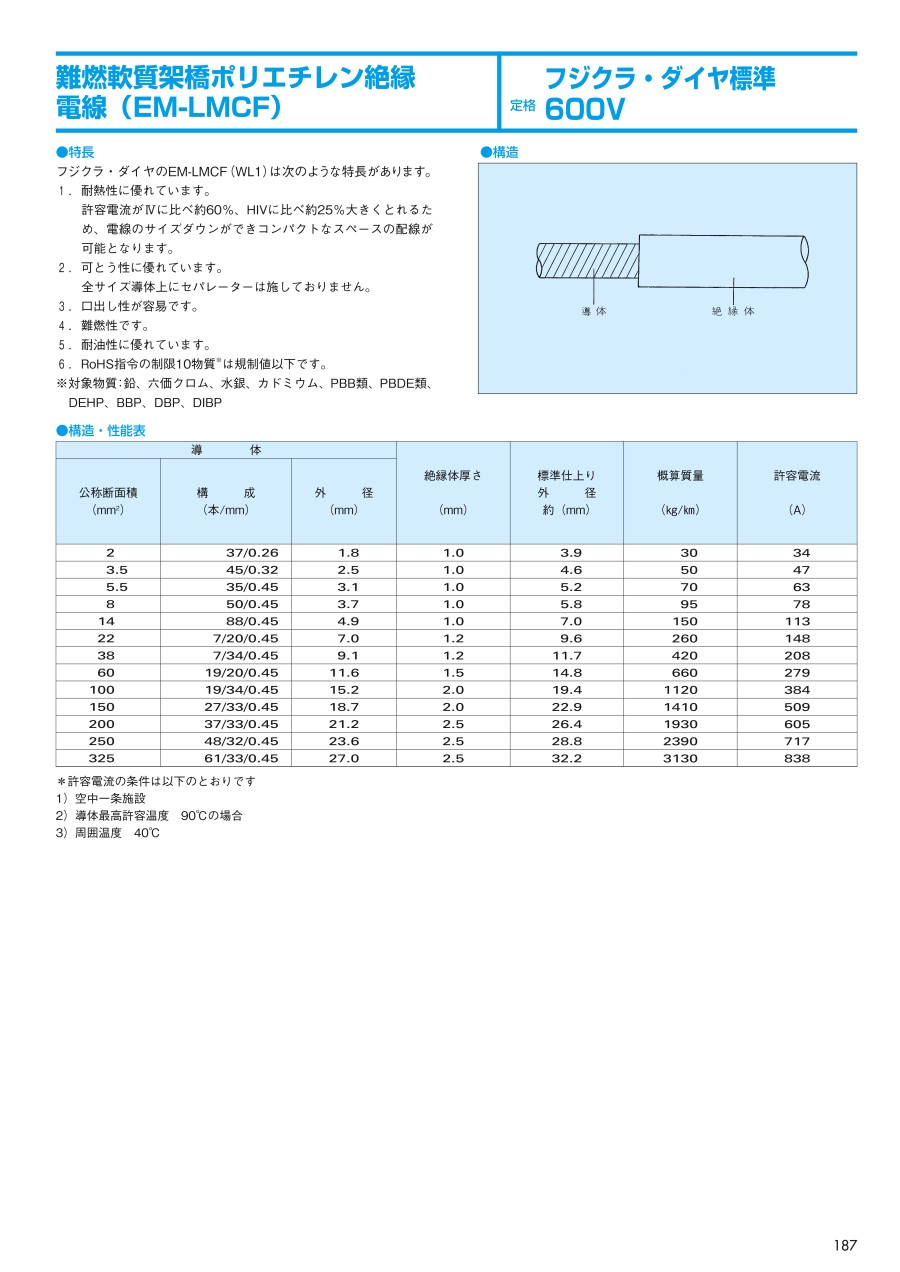

商品情報
商品特長詳細
製品特長
- 定格：600V
- 全サイズ導体上にセパレーターは施しておりません。
- RoHS指令の制限10物質※は規制値以下です。
※対象物質：鉛、六価クロム、水銀、カドミウム、PBB類、PBDE類、DEHP、BBP、DBP、DIBP
製品構造
規格表
| 導体 | 絶縁体厚さ （mm） | 標準仕上り外径（mm） | 概算質量 （kg/km） | 許容電流 （A） | ||
|---|---|---|---|---|---|---|
| 公称断面積（mm2） | 構成 （本/mm） | 外径 （mm） | ||||
| 2 | 37/0.26 | 1.8 | 1.0 | 3.9 | 30 | 34 |
| 3.5 | 45/0.32 | 2.5 | 1.0 | 4.6 | 50 | 47 |
| 5.5 | 35/0.45 | 3.1 | 1.0 | 5.2 | 70 | 63 |
| 8 | 50/0.45 | 3.7 | 1.0 | 5.8 | 95 | 78 |
| 14 | 88/0.45 | 4.9 | 1.0 | 7.0 | 150 | 113 |
| 22 | 7/20/0.45 | 7.0 | 1.2 | 9.6 | 260 | 148 |
| 38 | 7/34/0.45 | 9.1 | 1.2 | 11.7 | 420 | 208 |
| 60 | 19/20/0.45 | 11.6 | 1.5 | 14.8 | 660 | 279 |
| 100 | 19/34/0.45 | 15.2 | 2.0 | 19.4 | 1,120 | 384 |
| 150 | 27/33/0.45 | 18.7 | 2.0 | 22.9 | 1,410 | 509 |
| 200 | 37/33/0.45 | 21.2 | 2.5 | 26.4 | 1,930 | 605 |
※許容電流の条件は以下のとおりです。
1）空中一条施設
2）導体最高許容温度 90℃の場合
3）周囲温度 40℃
線芯識別
製品比較情報
| 項目 | 従来品 | リニューアル品 |
|---|---|---|
| 導体 | 円形より線（軽圧縮導体） JISC3152「すずめっき軟銅線」 導体上にセパレータ有り | 円形より線（軽圧縮導体） JISC3152「すずめっき軟銅線」 セパレータテープ省略 |
| 絶縁体 | 軟質難燃性架橋ポリエチレン（黒色） | |
| 構造図 |  |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,196円 ( 2,416円 ) | 1日目 |
4,800円 ( 5,280円 ) | 1日目 |
6,556円 ( 7,212円 ) | 1日目 |
14,569円 ( 16,026円 ) | 1日目 |
3,917円 ( 4,309円 ) | 1日目 |
7,843円 ( 8,627円 ) | 1日目 |
11,905円 ( 13,096円 ) | 1日目 |
35,088円 ( 38,597円 ) | 1日目 |
5,183円 ( 5,701円 ) | 1日目 |
10,167円 ( 11,184円 ) | 1日目 |
21,479円 ( 23,627円 ) | 1日目 |
53,509円 ( 58,860円 ) | 1日目 |
6,330円 ( 6,963円 ) | 1日目 |
14,133円 ( 15,546円 ) | 1日目 |
34,194円 ( 37,613円 ) | 1日目 |
69,509円 ( 76,460円 ) | 1日目 |
11,966円 ( 13,163円 ) | 1日目 |
23,934円 ( 26,327円 ) | 1日目 |
50,717円 ( 55,789円 ) | 1日目 |
105,587円 ( 116,146円 ) | 1日目 |
16,692円 ( 18,361円 ) | 1日目 |
33,383円 ( 36,721円 ) | 1日目 |
88,673円 ( 97,540円 ) | 1日目 |
174,615円 ( 192,077円 ) | 1日目 |
30,755円 ( 33,831円 ) | 5日目 |
61,509円 ( 67,660円 ) | 1日目 |
136,476円 ( 150,124円 ) | 1日目 |
288,615円 ( 317,477円 ) | 1日目 |
44,185円 ( 48,604円 ) | 1日目 |
88,371円 ( 97,208円 ) | 1日目 |
237,923円 ( 261,715円 ) | 1日目 |
475,846円 ( 523,431円 ) | 1日目 |
72,543円 ( 79,797円 ) | 1日目 |
145,085円 ( 159,594円 ) | 1日目 |
390,615円 ( 429,677円 ) | 1日目 |
781,232円 ( 859,355円 ) | 1日目 |
100,228円 ( 110,251円 ) | 1日目 |
200,456円 ( 220,502円 ) | 1日目 |
539,692円 ( 593,661円 ) | 1日目 |
1,079,384円 ( 1,187,322円 ) | 1日目 |
136,643円 ( 150,307円 ) | 1日目 |
273,286円 ( 300,615円 ) | 1日目 |
735,769円 ( 809,346円 ) | 1日目 |
1,471,539円 ( 1,618,693円 ) | 1日目 |
詳細情報
基本情報
【特長】
・耐熱性に優れています
・許容電流がIVに比べ約60％、HIVに比べ約25％大きくとれるため、電線のサイズダウンができコンパクトなスペースの配線が可能となります
・可とう性に優れています。全サイズ導体上にセパレーターは施しておりません
・口出し性が容易です
・導体上セパレータは絶縁体と一緒に剥取れるため端末処理が容易です
・難燃性です
・耐油性に優れています
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はEM-KIE 機器配線用電線（エコタイプ）となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
