ねじ込み式コンビネーションカップリング(標準プリカ+ねじなし鋼製電線管)【1~4個入り】

ねじ込み式コンビネーションカップリング(標準プリカ+ねじなし鋼製電線管)
  • 数量スライド割引
通常単価:
118円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

金属管オプション、標準プリカ用コンビネーションカップリング。
【特長】
・本体等の主材質が亜鉛合金ダイカスト。
・非防水仕様。
・使用時の温度範囲は-45℃~+150℃。
【用途】
・プリカチューブとねじなしの鋼製電線管を接続するためのコンビネーションカップリングです。

(i)ご注意

  • 【おすすめ関連商品のご案内】
    1、NAMF 150V UL規格はこちら

PDF

型番

7 の型番候補があります候補を表示

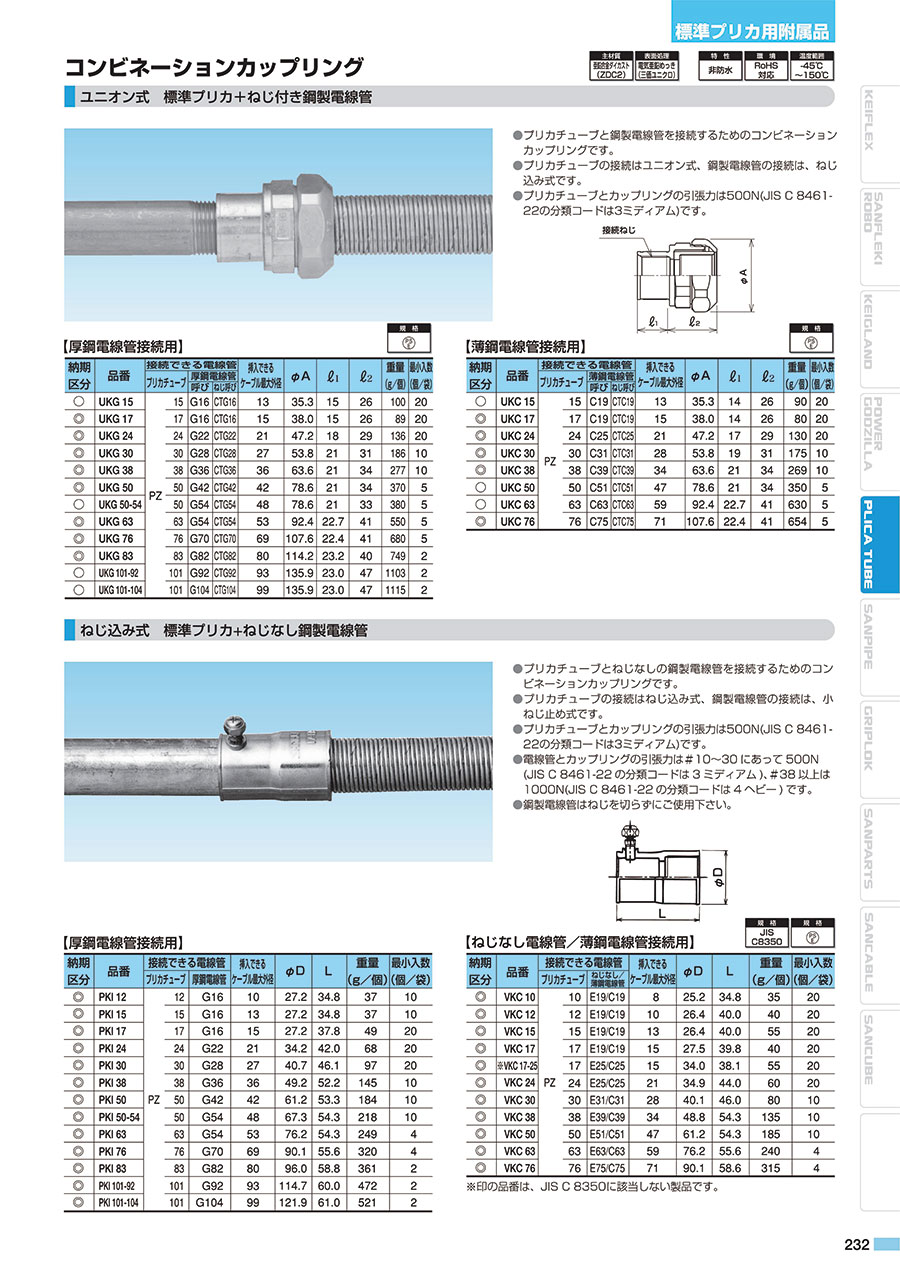

ねじ込み式コンビネーションカップリング 標準プリカ+ねじなし鋼製電線管の外形図と寸法

ねじ込み式コンビネーションカップリング

ねじ込み式コンビネーションカップリング

ねじ込み式コンビネーションカップリングの外形図

ねじ込み式コンビネーションカップリングの外形図

品番接続できる電線管挿入できる
ケーブル最大外径
φDL重量
(g/個)
プリカチューブねじなし/薄鋼電線管
VKC 17PZ17E19/C191527.539.840
VKC 2424E25/C252134.944.074
VKC 3030E31/C312840.146.080
VKC 3838E39/C393448.854.3135
VKC 5050E51/C514761.254.3185
VKC 6363E63/C635976.255.6252
VKC 7676E75/C757190.158.6315

プリカチューブの接続はねじ込み式、鋼製電線管の接続はトルク小ねじ止め式です。
プリカチューブとカップリングの引張力は500N(JIS C 8461-22の分類コードは3ミディアム)です。
電線管とカップリングの引張力は#10~30にあって500N(JIS C 8461-22の分類コードは3ミディアム)、#38以上は1000N(JIS C 8461-22分類コードは4ヘビー)です。
鋼製電線管はねじを切らずにご使用ください。
JIS C 8461-1による分類コード:X35521402310(PKIを除く)

型番
VKC17
VKC24
VKC30
VKC38
VKC50
VKC63
VKC76
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS接続可能電線管 接続可能電線管(その他) 挿入可能ケーブル最大外径
(mm)
主材質 表面処理 規格

150円

4個あり

在庫品1日目

当日出荷可能

10PZ17E19/C1915亜鉛合金ダイカスト(ZDC2)電気亜鉛メッキ(三価ユニクロ)JIS C8350, PSE

224円

3個あり

在庫品1日目

当日出荷可能

10PZ24E25/C2521亜鉛合金ダイカスト(ZDC2)電気亜鉛メッキ(三価ユニクロ)JIS C8350, PSE

118円

5個

在庫品1日目

当日出荷可能

10PZ30E31/C3128亜鉛合金ダイカスト(ZDC2)電気亜鉛メッキ(三価ユニクロ)JIS C8350, PSE

198円

3個

在庫品1日目

当日出荷可能

10PZ38E39/C3934亜鉛合金ダイカスト(ZDC2)電気亜鉛メッキ(三価ユニクロ)JIS C8350, PSE

588円

1個

在庫品1日目

当日出荷可能

10PZ50E51/C5147亜鉛合金ダイカスト(ZDC2)電気亜鉛メッキ(三価ユニクロ)JIS C8350, PSE

1,871円

4個入り

1パック

在庫品1日目

当日出荷可能

-PZ63E63/C6359亜鉛合金ダイカスト(ZDC2)電気亜鉛メッキ(三価ユニクロ)JIS C8350, PSE

1,459円

1個

1日目

10PZ76E75/C7571亜鉛合金ダイカスト(ZDC2)電気亜鉛メッキ(三価ユニクロ)JIS C8350, PSE

Loading...

  1. 1


基本情報

用途 非防水 温度範囲(℃) -45~150

ねじ込み式コンビネーションカップリング(標準プリカ+ねじなし鋼製電線管)のレビュー

評価 5.0 平均 5.0 (3件のレビュー) レビューを書く
  • 端末器具の入れ替えに2019/09/18
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    設備の電気配線の入れ替えの際や端末器具の入れ替えの際にプリカ配管に使用しています。ノックアウト用コネクタ(厚鋼電線管おねじ付)を一緒に購入して併用しています。WEBで検索して一番最初に出てきたので購入しました。電線管とプリカ配管を接続する際にこの商品を使用しています。特に問題はありません。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 装置の配線の際に使っています2019/09/04
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    電線を保護するために使用しています。以前から三桂製作所の金属製可とう電線管プリカチューブを使用していましたので、今回も迷わず購入しました。操作盤や制御盤に固定する際にこちらの商品を使用しています。ノックアウト用コネクタねじ込み式薄鋼電線管おねじ付きと併用しています。品質や性能において気になる点はありません。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 使用している保護管のカップリング2019/06/14
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    現場作業内の配線がむき出しの状態ではいけないため、その保護管として使用している金属製可とう電線管 プリカチューブ(標準プリカタイプ)のカップリングとして使用しています。以前から使用しており選定しています。そのため特に気になる点もなく利用できており問題ありません。
