Micro-Fit3.0 コネクター（43020）
- 通常単価(税別)
- 47円～196円
- 税込単価
- 52円～216円
3.00mmピッチ、モレックス（molex）製 ナイロンコネクタ。【特長】・最大電流定格：5.0A。・...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
モレックス（molex）製3.00mmピッチの電線対基板・電線/基板対基板用ナイロンコネクタ
圧着ハウジング（プラグ/2列）（適合端子:43031）
外形図
Micro-Fit3.0 コネクター（43020）の仕様について
- 完全絶縁コンタクト
- 完全極性
- ポジティブロック
- 極数:2-24
- ピッチ:3.00mm
- 定格電流:1極あたり最大5.0A
- 定格電圧:600V AC
- UL 94V-0、CSA、TUV認定
この商品の特長について
高温LCP材質によるヘッダー
- 高温の265℃ IRリフロープロセスに耐える
SMT、プレスフィット、または表面実装対応バージョンを使用可能
- 汎用的な製品ラインにより多様な用途に対応
フィッティングネール、半田付け可能なクリップなど、さまざまなヘッダー保持機能オプション
- 設計の柔軟性、PCB保持力強化、およびストレインリリーフ
オプションの端子位置固定（TPA）機能は一体型セカンダリロックで使用できます
- 端子が外れる原因となる組み立てミスを減らす
完全分極ハウジング
- 偶発的な誤嵌合を防止
ポジティブラッチ
- 偶発的な分離を防止
端子の音をロック
- ハウジングの端子を固定

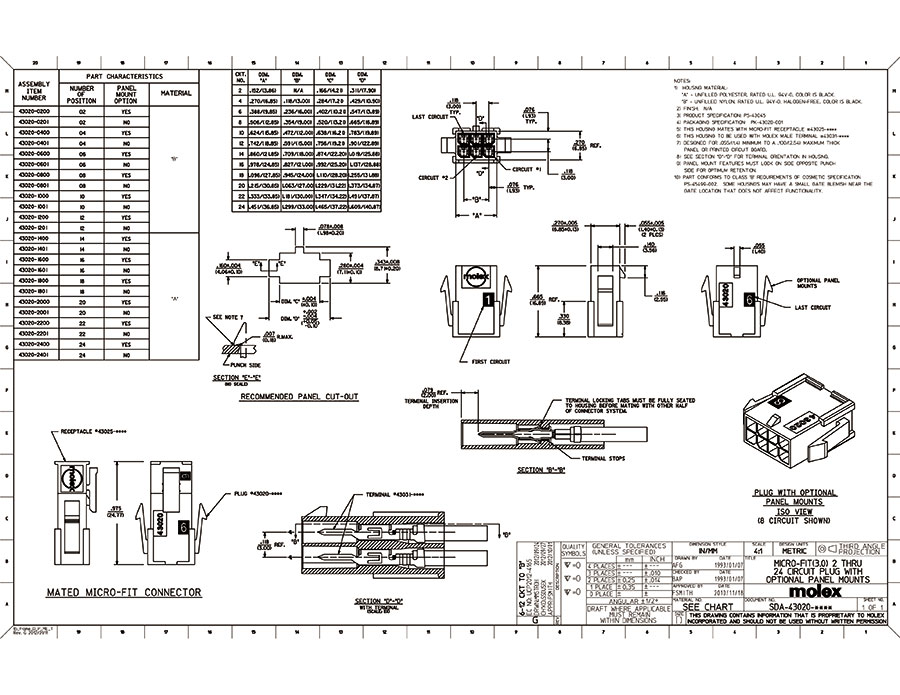

この商品の外形図と寸法について
正面図
側面図
| CKT. No. | DIM. "A" | DIM. "B" | DIM. "C" | DIM. "D" |
|---|---|---|---|---|
| 2 | .152/(3.86) | N/A | .166/(4.21) | .311/(7.90) |
| 4 | .270/(6.85) | .118/(3.00) | .284/(7.21) | .429/(10.90) |
| 6 | .388/(9.85) | .236/(6.00) | .402/(10.21) | .547/(13.89) |
| 8 | .506/(12.85) | .354/(9.00) | .520/(13.21) | .665/(16.89) |
| 10 | .624/(15.85) | .472/(12.00) | .638/(16.21) | .783/(19.89) |
| 12 | .742/(18.85) | .591/(15.00) | .756/(19.21) | .901/(22.89) |
| 14 | .860/(21.85) | .709/(18.00) | .874/(22.20) | 1.019/(25.88) |
| 16 | .978/(24.85) | .827/(21.00) | .992/(25.20) | 1.137/(28.88) |
| 18 | 1.096/(27.85) | .945/(24.00) | 1.110/(28.20) | 1.255/(31.88) |
| 20 | 1.215/(30.85) | 1.063/(27.00) | 1.229/(31.22) | 1.373/(34.87) |
| 22 | 1.333/(33.85) | 1.181/(30.00) | 1.347/(34.22) | 1.491/(37.87) |
| 24 | 1.451/(36.85) | 1.299/(33.00) | 1.465/(37.22) | 1.609/(40.87) |
この商品の使用方法について
電線対電線用1列コネクターシステム
この商品の使用例について
コンシューマー
- 乾燥機
- 冷凍庫
- ゲーム機
- プリンター
- 冷蔵庫
- スキャナー
- セキュリティシステム
- 自動販売機
- 洗濯機
- 白物家電
データ/通信
- ルーター
- サーバー
- ストレージ用
防衛
- ミリタリー商用オフザシェルフ（COTS）
医療向け
- 診断装置
- 患者モニター
持続可能なエネルギー
- ソーラーパワー
テレコミュニケーション
- ハブ
- 電源供給
- ルーター
- サーバー
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
66円 ( 73円 ) | 在庫品1日目当日出荷可能 |
92円 ( 101円 ) | 在庫品1日目当日出荷可能 |
84円 ( 92円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
113円 ( 124円 ) | 在庫品1日目当日出荷可能 |
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
94円 ( 103円 ) | 在庫品1日目当日出荷可能 |
101円 ( 111円 ) | 在庫品1日目当日出荷可能 |
128円 ( 141円 ) | 在庫品1日目当日出荷可能 |
121円 ( 133円 ) | 在庫品1日目当日出荷可能 |
106円 ( 117円 ) | 在庫品1日目当日出荷可能 |
196円 ( 216円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
3.00mmピッチ、モレックス（molex）製 ナイロンコネクタ。
【特長】
・最大電流定格：5.0A。
・電線対基板・電線／基板対基板用と様々な嵌合形態に対応可能。
【用途】
・民生機器などに最適。
ご注意
- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
