モレックス

2.5mmピッチ Mini-Latch（TM） ウエハー ストレートタイプ 5045

2.5mmピッチ Mini-Latch（TM） ウエハー ストレートタイプ 5045
通常単価(税別)
101円～525円
税込単価
111円～578円
通常出荷日：在庫品1日目当日出荷可能

モレックス（molex）製、電線対基板用ストレートタイプのナイロンコネクタ。【特長】・ボックス式コンタ...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
    対象商品はこちら
    　*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
    　*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。　
    　*型式末尾が「-R6」の商品のみ対象となります。
    　*在庫限りの販売となります。
  • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
詳細を確認

よく一緒に見られています

2.5mmピッチ 電線対基板用ハウジング 5051

モレックス

2.5mmピッチ 電線対基板用ハウジング 5051
通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

よく一緒に見られています

2.5mmピッチ Mini-Latch（TM） ウエハー ライトアングルタイプ 5046

モレックス

2.5mmピッチ Mini-Latch（TM） ウエハー ライトアングルタイプ 5046
通常価格(税別)： 31円 (税込価格：34円)

通常出荷日：在庫品1日目

未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

ロングセラー商品、モレックス（molex）製の電線対基板用ストレートタイプ

外形図

外形図

鉛不使用

鉛不使用

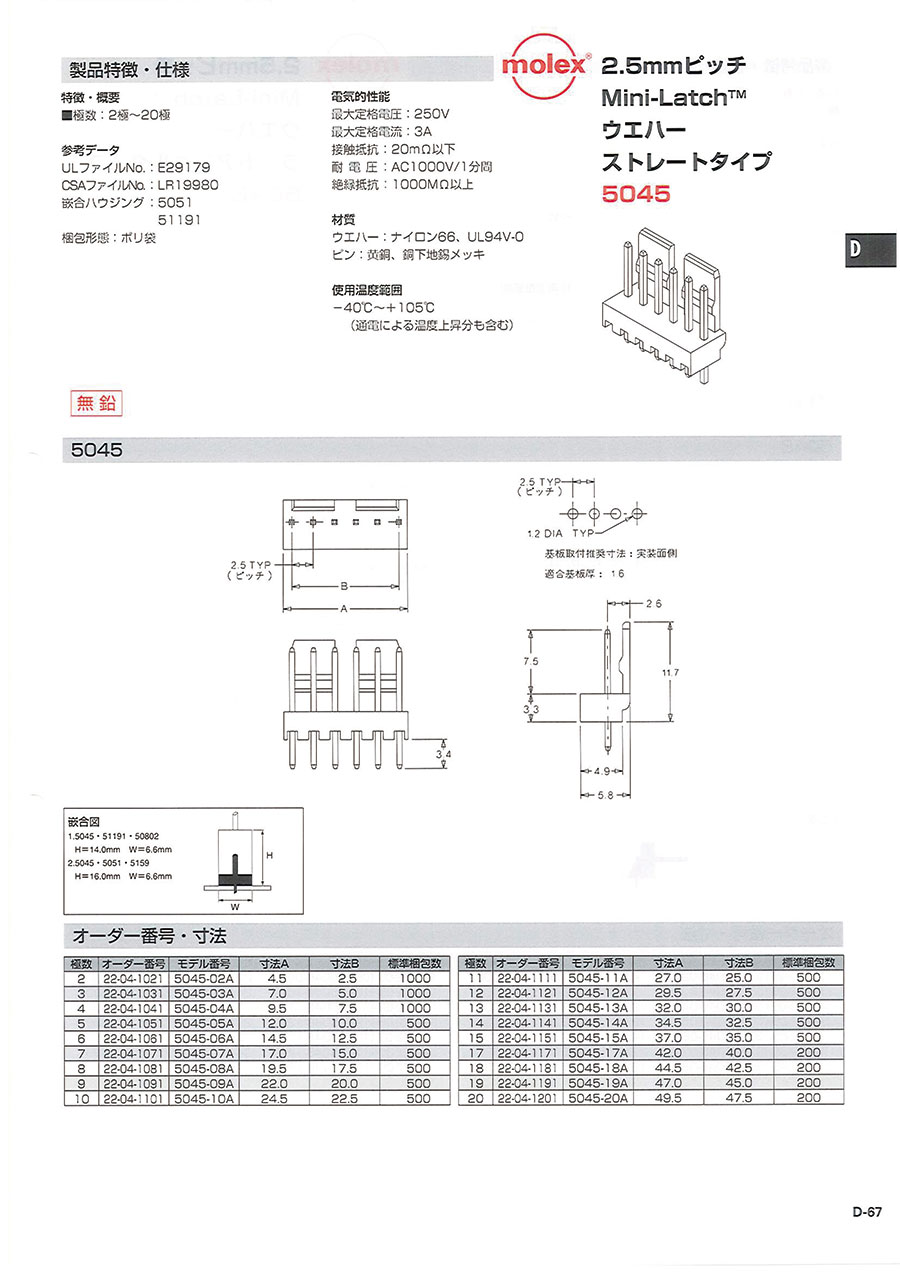

KK 相互接続システム ウエハー ストレートタイプ（5045）の仕様について

製品概要

  • 極数:2～20極

電気的性能

  • 最大定格電圧:250V
  • 最大定格電流:3A
  • 接触抵抗:20mΩ以下
  • 耐電圧:AC1,000V/1分間
  • 絶縁抵抗:1,000MΩ以上

参考データ

  • ULファイルナンバー:E29179
  • CSAファイルナンバー:LR19980
  • 嵌合ハウジング:5051、51191

材質

  • ウエハー:ナイロン66・UL94V-0
  • ピン:黄銅・銅下地錫メッキ

使用温度範囲

  • -40～+105℃（通電による温度上昇分も含む）
上面図

上面図

正面図

正面図

側面図

側面図

基板取付推奨寸法:実装面側

基板取付推奨寸法:実装面側
適合基板厚:16



極数オーダー番号モデル番号寸法A寸法B
222-04-10215045-02A4.52.5
322-04-10315045-03A7.05.0
422-04-10415045-04A9.57.5
522-04-10515045-05A12.010.0
622-04-10615045-06A14.512.5
722-04-10715045-07A17.015.0
822-04-10815045-08A19.517.5
922-04-10915045-09A22.020.0
1022-04-11015045-10A24.522.5
1122-04-11115045-11A27.025.0
1222-04-11215045-12A29.527.5
1322-04-11315045-13A32.030.0
1422-04-11415045-14A34.532.5
1522-04-11515045-15A37.035.0

この商品の使用方法について

嵌合図

嵌合図

嵌合図

1.5045（当商品）と51191・50802の場合
H=14.0mm、W=6.6mm

2.5045（当商品）と5051・5159の場合
H=16.0mm、W=6.6mm

型番リスト

表示件数
  • 1
    • 型番
    5045-02A
    5045-03A
    5045-03AG
    5045-04A
    5045-04AG
    5045-05A
    5045-06A
    5045-07A
    5045-08A
    5045-08A-R6
    5045-08AG
    5045-09A
    5045-10A
    5045-11A
    5045-12A
    5045-13A
    5045-14A
    5045-15A

    極数

    ターミナルメッキ

    特価品

    		RoHS2（10物質）?最小発注数量
    2
    錫
    対象外
    対応
    8個
    3
    錫
    対象外
    対応
    8個
    3
    金
    対象外
    対応
    4個
    4
    錫
    対象外
    対応
    7個
    4
    金
    対象外
    非対応
    4個
    5
    錫
    対象外
    対応
    5個
    6
    錫
    対象外
    対応
    5個
    7
    錫
    対象外
    対応
    4個
    8
    錫
    対象外
    対応
    4個
    8
    錫
    対象品
    非対応
    1個
    8
    金
    対象外
    非対応
    3個
    9
    錫
    対象外
    対応
    4個
    10
    錫
    対象外
    対応
    4個
    11
    錫
    対象外
    非対応
    1個
    12
    錫
    対象外
    対応
    4個
    13
    錫
    対象外
    対応
    4個
    14
    錫
    対象外
    対応
    4個
    15
    錫
    対象外
    対応
    4個
    通常単価(税別) (税込単価)
    通常出荷日
    178円
    ( 196円 )
    在庫品1日目当日出荷可能
    101円
    ( 111円 )
    在庫品1日目当日出荷可能
    156円
    ( 172円 )
    在庫品1日目当日出荷可能
    128円
    ( 141円 )
    在庫品1日目当日出荷可能
    198円
    ( 218円 )
    在庫品1日目当日出荷可能
    157円
    ( 173円 )
    在庫品1日目当日出荷可能
    128円
    ( 141円 )
    在庫品1日目当日出荷可能
    202円
    ( 222円 )
    在庫品1日目当日出荷可能
    189円
    ( 208円 )
    在庫品1日目当日出荷可能
    138円
    ( 152円 )
    在庫品1日目当日出荷可能
    247円
    ( 272円 )
    在庫品1日目当日出荷可能
    209円
    ( 230円 )
    在庫品1日目当日出荷可能
    178円
    ( 196円 )
    在庫品1日目当日出荷可能
    225円
    ( 248円 )
    在庫品1日目当日出荷可能
    159円
    ( 175円 )
    在庫品1日目当日出荷可能
    162円
    ( 178円 )
    在庫品1日目当日出荷可能
    164円
    ( 180円 )
    在庫品1日目当日出荷可能
    525円
    ( 578円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    モレックス（molex）製、電線対基板用ストレートタイプのナイロンコネクタ。
    【特長】
    ・ボックス式コンタクトデザインとハウジング側端子ラッチが含まれており、組立中・後の接点部分を保護。
    ・嵌合ハウジング：5051／51191。
    【用途】
    ・民生機器などに最適。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
      国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
      対象商品はこちら
      　*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
      　*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。　
      　*型式末尾が「-R6」の商品のみ対象となります。
      　*在庫限りの販売となります。
    • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
