JMACS（日本電線工業）

計装用ポリエチレン絶縁ビニルシースケーブル KNPEV-SB

Name: 計装用ポリエチレン絶縁ビニルシースケーブル KNPEV-SB
Brand: JMACS（日本電線工業）
SKU: 222000598895
Rating: 2.7 (4 reviews)

カタログ |

2.7

平均満足度2.7

この商品のレビューをみる（4件）

通常単価(税別): 1,640円～510,535円

税込単価: 1,804円～561,589円

ポリエチレン絶縁ビニルシースの計装用ケーブルです。【特長】・導体は、すずめっき...

詳細情報を確認する

シールド
有
定格電圧
31～100V
シース（外皮）色
黒
特性
耐油性 / 耐熱性
アース線
なし
絶縁体材料
ポリエチレン系
絶縁体色
カタログ参照
その他特性
柔軟性/耐ノイズ
その他規格
JIS

ご注意

【同等規格品のご案内】
本商品について、各対にて同じ色が用いられている為、線芯識別が難しい商品となります。
例）2Pの商品は「青+白」と「黄+白」の組合せも、白色は外観での見分け不可(ドットなど無し)
上記により、ツイストされている一方の線色にて見分ける必要がありますが、本商品はツイストのピッチが長い商品となります。シースを長く剥いて使用される場合問題ありませんが、シースを短く剥いて使用される場合、線番の識別が困難となります。シースを短く剥いて使用される場合は、こちらの商品をご検討ください。
計装用ケーブル FKEV-SB
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は計装用ケーブル FKEV-SBとなります。
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

未確定：候補が6,400型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

規格表

最大使用電圧(V)	最大使用電流(A)	使用温度範囲(℃)	許容曲げ半径
15V以下	5A以下	-15~75	仕上がり外径の4倍以上
15Vを超え30V以下	3A以下
30Vを超え60V以下	1.5A以下

計装用ポリエチレン絶縁ビニルシースケーブル KNPEV-SBの外観・用途

計装用ケーブルは、工場内における各種生産設備の自動制御や集中監視システム等の配線、またはオフィスにおけるコンピュータシステムの回線などに使用される小勢力回路用(使用電圧60V以下)のケーブル。
JMACSのKNシリーズは、工場からオフィスまで幅広い用途で使用できる計装用ケーブル。

計装用ポリエチレン絶縁ビニルシースケーブル KNPEV-SBの特長

標準仕様のKNPEV-SBは、以下に示す優れた特長を有している。

作業性

導体は、すずめっき軟銅線を使用しているので、腐食による接続不良等を防止できる。
全線心識別を行っているので、誤配線の防止とともに配線接続作業が容易。
ドレンワイヤーを挿入しているので、アース結線も容易。
シースには柔軟性に優れた鉛フリーのビニル混合物を使用しており、編組しゃへい構造であるため、可とう性に優れている。

電気特性

絶縁体は、電気特性に優れたポリエチレンを使用している。

耐ノイズ

すずめっき軟銅編組しゃへいの下にAL/PETテープを施した二重しゃへい・対より構造であるため、静電誘導及び回線間の誘導(漏話)による雑音を防止する。

難燃性

UL VW-1(垂直難燃試験)に合格する難燃性を有している。

耐熱性

シースは耐熱性を考慮しているので、高温下での安定性を保つ。

耐油性

シースは耐油性を考慮しているので、工場等で使用される切削潤滑油等の付着し易いところでも使用可能。

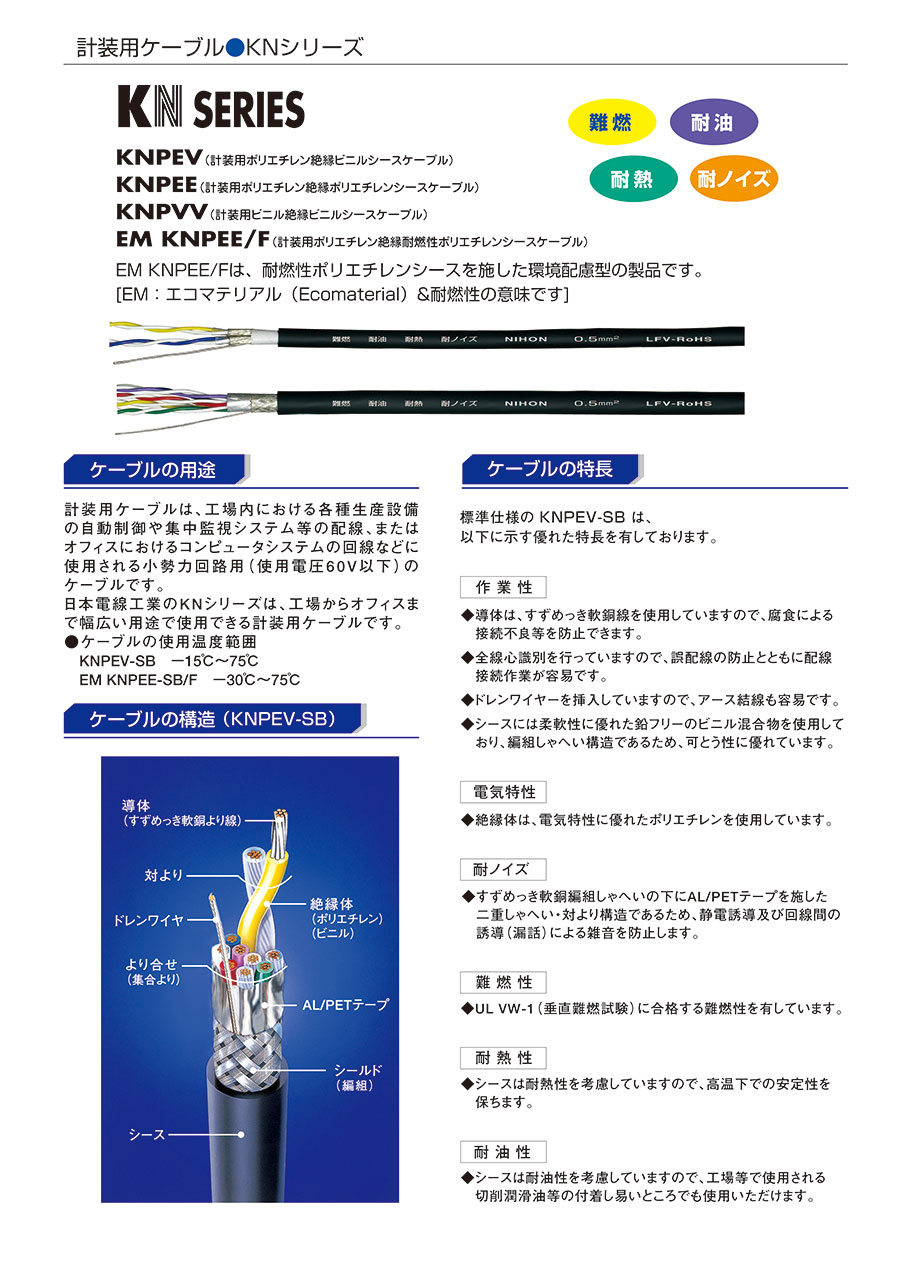

ケーブルの構造

型番リスト

表示件数

...

107

型番

芯数

対数

AWGサイズ

(AWG)

導体断面積

(㎟)

仕上がり外径

(mm)

全長

(m)

内部導体構成(素線数/素線径)

(本/mm)

内部導体外径

(mm)

RoHS?

最小発注数量

2	1P	[25～24] 24	0.2	5.5	1	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	2	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	3	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	4	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	5	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	6	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	7	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	8	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	9	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	10	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	11	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	12	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	13	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	14	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	15	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	16	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	17	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	18	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	19	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	20	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	21	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	22	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	23	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	24	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	25	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	26	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	27	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	28	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	29	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	30	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	31	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	32	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	33	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	34	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	35	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	36	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	37	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	38	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	39	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	40	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	41	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	42	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	43	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	44	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	45	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	46	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	47	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	48	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	49	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	50	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	51	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	52	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	53	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	54	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	55	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	56	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	57	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	58	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	59	7/0.18	0.54	10	1個
2	1P	[25～24] 24	0.2	5.5	60	7/0.18	0.54	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,690円 ( 1,859円 )	3日目
1,690円 ( 1,859円 )	3日目
1,690円 ( 1,859円 )	3日目
1,690円 ( 1,859円 )	3日目
1,690円 ( 1,859円 )	3日目
3,380円 ( 3,718円 )	3日目
3,380円 ( 3,718円 )	3日目
3,380円 ( 3,718円 )	3日目
3,380円 ( 3,718円 )	3日目
3,380円 ( 3,718円 )	3日目
3,380円 ( 3,718円 )	3日目
3,687円 ( 4,056円 )	3日目
3,995円 ( 4,395円 )	3日目
4,302円 ( 4,732円 )	3日目
4,609円 ( 5,070円 )	3日目
4,916円 ( 5,408円 )	3日目
5,224円 ( 5,746円 )	3日目
5,531円 ( 6,084円 )	3日目
5,838円 ( 6,422円 )	3日目
6,145円 ( 6,760円 )	3日目
6,453円 ( 7,098円 )	3日目
6,760円 ( 7,436円 )	3日目
7,067円 ( 7,774円 )	3日目
7,375円 ( 8,113円 )	3日目
7,682円 ( 8,450円 )	3日目
7,989円 ( 8,788円 )	3日目
8,296円 ( 9,126円 )	3日目
8,604円 ( 9,464円 )	3日目
8,911円 ( 9,802円 )	3日目
9,218円 ( 10,140円 )	3日目
9,525円 ( 10,478円 )	3日目
9,833円 ( 10,816円 )	3日目
10,140円 ( 11,154円 )	3日目
10,447円 ( 11,492円 )	3日目
10,755円 ( 11,831円 )	3日目
11,062円 ( 12,168円 )	3日目
11,369円 ( 12,506円 )	3日目
11,676円 ( 12,844円 )	3日目
11,984円 ( 13,182円 )	3日目
12,291円 ( 13,520円 )	3日目
12,598円 ( 13,858円 )	3日目
12,905円 ( 14,196円 )	3日目
13,213円 ( 14,534円 )	3日目
13,520円 ( 14,872円 )	3日目
13,827円 ( 15,210円 )	3日目
14,135円 ( 15,549円 )	3日目
14,442円 ( 15,886円 )	3日目
14,749円 ( 16,224円 )	3日目
15,056円 ( 16,562円 )	3日目
14,083円 ( 15,491円 )	3日目
14,365円 ( 15,802円 )	3日目
14,647円 ( 16,112円 )	3日目
14,928円 ( 16,421円 )	3日目
15,210円 ( 16,731円 )	3日目
15,492円 ( 17,041円 )	3日目
15,773円 ( 17,350円 )	3日目
16,055円 ( 17,661円 )	3日目
16,337円 ( 17,971円 )	3日目
16,618円 ( 18,280円 )	3日目
16,900円 ( 18,590円 )	3日目

...

107

基本情報

基本情報

ポリエチレン絶縁ビニルシースの計装用ケーブルです。
【特長】
・導体は、すずめっき軟銅線を使用していますので、腐食による接続不良等を防止できます。
・全線心識別を行っていますので、誤配線の防止とともに配線接続作業が容易です。
・ドレンワイヤーを挿入していますので、アース結線も容易です。
・シースには柔軟性に優れた鉛フリーのビニル混合物を使用しており、編組しゃへい構造であるため、可とう性に優れています。
・絶縁体は、電気特性に優れたポリエチレンを使用しています。
・すずめっき軟銅編組しゃへいの下にAL／PETテープを施した二重しゃへい・対より構造であるため、静電誘導及び回線間の誘導（漏話）による雑音を防止します。
・UL VW-1（垂直難燃試験）に合格する難燃性を有しています。
・シースは耐熱性を考慮していますので、高温下での安定性を保ちます。
・シースは耐油性を考慮していますので、工場等で使用される切削潤滑油等の付着し易いところでも使用いただけます。
【用途】
・工場内における各種生産生産設備の自動制御や、集中監視システム等の配線に。
・オフィスにおけるコンピューターシステムの回線などに使用される、小勢力回路用ケーブル。
・工場からオフィスまで幅広い用途で使用できる計装用ケーブル。

ご注意

【同等規格品のご案内】
本商品について、各対にて同じ色が用いられている為、線芯識別が難しい商品となります。
例）2Pの商品は「青+白」と「黄+白」の組合せも、白色は外観での見分け不可(ドットなど無し)
上記により、ツイストされている一方の線色にて見分ける必要がありますが、本商品はツイストのピッチが長い商品となります。シースを長く剥いて使用される場合問題ありませんが、シースを短く剥いて使用される場合、線番の識別が困難となります。シースを短く剥いて使用される場合は、こちらの商品をご検討ください。
計装用ケーブル FKEV-SB
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は計装用ケーブル FKEV-SBとなります。
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

計装用ポリエチレン絶縁ビニルシースケーブル KNPEV-SBのレビュー

2.7平均満足度：2.74件のレビュー

星5
0%
星4
25%
星3
25%
星2
50%
星1
0%

エンコーダケーブル

満足度：2.02017/10/10

0.3sq×4芯で、青・白・白・黄だったんですけど、白・白の区別はどうすれば判るでしょうか？ストライプもドットも付いてな...もっと読む

ミスミからのコメント

ご不便をお掛けし申し訳ございません。線心識別ですが、4芯の場合、第一種線心が青・黄色、第二種線心が白でございます（詳細はカタログページをご参照ください）。また、ツイストペアをわかりやすくするようメーカーと検討いたします。この度は貴重なご意見いただきありがとうございました。

2人が参考にしています。

精密機器向けではないかもしれません

満足度：2.02021/07/28

コネクタの皮むきが短い精密系だとツイストペアの相手が分かりにくく、結線ミスしやすいため、盤内配線なら良いとは思いますが、...もっと読む

1人が参考にしています。

通信用ケーブル

満足度：4.02022/01/14

通信用のケーブルとして屋内外における配線に使用しています。この商品を選んだ理由は、客先メーカーの推奨品だったからです。使...もっと読む

0人が参考にしています。

計装用として

満足度：3.02020/03/21

シースが硬めの為、狭い場所での取回しは他の柔軟性のあるケーブルにした方がよいですが、配線後の特性等は問題ありません。

0人が参考にしています。
