富士電線工業（ケーブル）

計装用ケーブル FKEV-SB

Name: 計装用ケーブル FKEV-SB
Brand: 富士電線工業（ケーブル）
SKU: 222000538811
Rating: 4.5 (2 reviews)

カタログ |

通常単価(税別): 1,598円～344,237円

税込単価: 1,758円～378,661円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

工場からオフィスまで、さまざまな環境で使用できる計装用ケーブル（FKEV-SB）。【特長】・耐油、耐熱...

詳細を確認

4.54.5

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ計装用ポリエチレン絶縁ビニルシースケーブル KNPEV-SBから仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は計装用ポリエチレン絶縁ビニルシースケーブル KNPEV-SBとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

詳細を確認

未確定：候補が2,592型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細
温度0~75℃
固定時：ケーブル外径の8倍以上推奨

工場からオフィスまで、さまざまな環境で使用できる計装用ケーブルの特長

構造図1

構造図2

F：1 富士電線工業の
K：2 計装用
E：3 ポリエチレン絶縁
V：4 ビニルシース
SB：5 銅編組シールド

FKEV-SB シュリンク包装対象サイズ

-	0.3mm²	0.5mm²	0.75mm²	1.25mm²
1P	●	●	●	●
2P	●	●	●	-
3P	●	●	-	-
4P	●	-	-	-
5P	●	-	-	-
7P	-	-	-	-
10P	-	-	-	-
15P	-	-	-	-
20P	-	-	-	-

認証区分	-	認証番号
JIS	-	-
JCS	4364：弱電計装用ケーブル	-
電気用品安全法	-	-

識別表

線心対番号	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
第1種線心	青	黄	緑	赤	紫	青	黄	緑	赤	紫	青	黄	緑	赤	紫	青	黄	緑	赤	紫
第2種線心	白					茶					黒					灰

配列図

表面表示：FKEV-SB FUJI E.W.C（耐油耐熱非移行耐ノイズ）（サイズ）

型番リスト

表示件数

...

型番

芯数

対数

導体断面積

(㎟)

仕上がり外径

(mm)

全長

(m)

素線数/素線径

(本数/mm)

導体外径

(mm)

絶縁体標準厚さ

(mm)

シース標準厚さ

(mm)

備考

その他規格

RoHS?

最小発注数量

2	1P	0.3	5	1	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	2	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	3	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	4	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	5	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	6	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	7	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	8	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	9	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	10	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	11	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	12	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	13	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	14	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	15	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	16	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	17	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	18	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	19	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	20	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	21	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	22	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	23	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	24	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	25	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	26	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	27	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	28	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	29	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	30	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	31	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	32	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	33	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	34	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	35	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	36	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	37	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	38	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	39	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	40	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	41	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	42	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	43	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	44	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	45	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	46	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	47	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	48	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	49	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	50	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	51	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	52	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	53	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	54	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	55	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	56	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	57	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	58	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	59	12/0.18	0.7	0.3	1	-	-	10	1個
2	1P	0.3	5	60	12/0.18	0.7	0.3	1	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,264円 ( 2,490円 )	3日目
2,264円 ( 2,490円 )	3日目
2,264円 ( 2,490円 )	3日目
2,264円 ( 2,490円 )	3日目
2,264円 ( 2,490円 )	3日目
4,528円 ( 4,981円 )	3日目
4,528円 ( 4,981円 )	3日目
4,528円 ( 4,981円 )	3日目
4,528円 ( 4,981円 )	3日目
4,528円 ( 4,981円 )	3日目
4,528円 ( 4,981円 )	3日目
4,578円 ( 5,036円 )	3日目
4,959円 ( 5,455円 )	3日目
5,341円 ( 5,875円 )	3日目
5,722円 ( 6,294円 )	3日目
6,104円 ( 6,714円 )	3日目
6,485円 ( 7,134円 )	3日目
6,867円 ( 7,554円 )	3日目
7,248円 ( 7,973円 )	3日目
7,630円 ( 8,393円 )	3日目
8,011円 ( 8,812円 )	3日目
8,393円 ( 9,232円 )	3日目
8,774円 ( 9,651円 )	3日目
9,156円 ( 10,072円 )	3日目
9,537円 ( 10,491円 )	3日目
9,919円 ( 10,911円 )	3日目
10,300円 ( 11,330円 )	3日目
10,681円 ( 11,749円 )	3日目
11,063円 ( 12,169円 )	3日目
11,444円 ( 12,588円 )	3日目
11,826円 ( 13,009円 )	3日目
12,207円 ( 13,428円 )	3日目
12,589円 ( 13,848円 )	3日目
12,970円 ( 14,267円 )	3日目
13,352円 ( 14,687円 )	3日目
13,733円 ( 15,106円 )	3日目
14,115円 ( 15,527円 )	3日目
14,496円 ( 15,946円 )	3日目
14,878円 ( 16,366円 )	3日目
15,259円 ( 16,785円 )	3日目
15,641円 ( 17,205円 )	3日目
16,022円 ( 17,624円 )	3日目
16,404円 ( 18,044円 )	3日目
16,785円 ( 18,464円 )	3日目
17,167円 ( 18,884円 )	3日目
17,548円 ( 19,303円 )	3日目
17,930円 ( 19,723円 )	3日目
18,311円 ( 20,142円 )	3日目
18,693円 ( 20,562円 )	3日目
15,000円 ( 16,500円 )	3日目
15,300円 ( 16,830円 )	3日目
15,600円 ( 17,160円 )	3日目
15,900円 ( 17,490円 )	3日目
16,200円 ( 17,820円 )	3日目
16,500円 ( 18,150円 )	3日目
16,800円 ( 18,480円 )	3日目
17,100円 ( 18,810円 )	3日目
17,400円 ( 19,140円 )	3日目
17,700円 ( 19,470円 )	3日目
18,000円 ( 19,800円 )	3日目

...

基本情報

基本情報

工場からオフィスまで、さまざまな環境で使用できる計装用ケーブル（FKEV-SB）。
【特長】
・耐油、耐熱、難燃、耐ノイズ性に優れている。
・非移行性のため、機器への色移りの心配もない。
・シースは耐油性、耐熱性、ABS・スチロール非移行、難燃性（垂直難燃試験）を有しています。
・耐ノイズ対策として、すずメッキ軟銅編組とアルミラミネートテープを施した2重遮蔽、対より構造をしています。
・シュリンク包装は、0.3=1P～5P、0.5=1P～3P、0.75=1P～2P、1.25=1Pの計11アイテムです。
【用途】
・計測機器、通信機器等の機器間相互の接続及び電気機器の内部配線に使用できる。
・その他、あらゆる電子・電気機器の内部配線、機器間相互の接続に使用できる。
・RS422、RS485にご使用できます。

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ計装用ポリエチレン絶縁ビニルシースケーブル KNPEV-SBから仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は計装用ポリエチレン絶縁ビニルシースケーブル KNPEV-SBとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

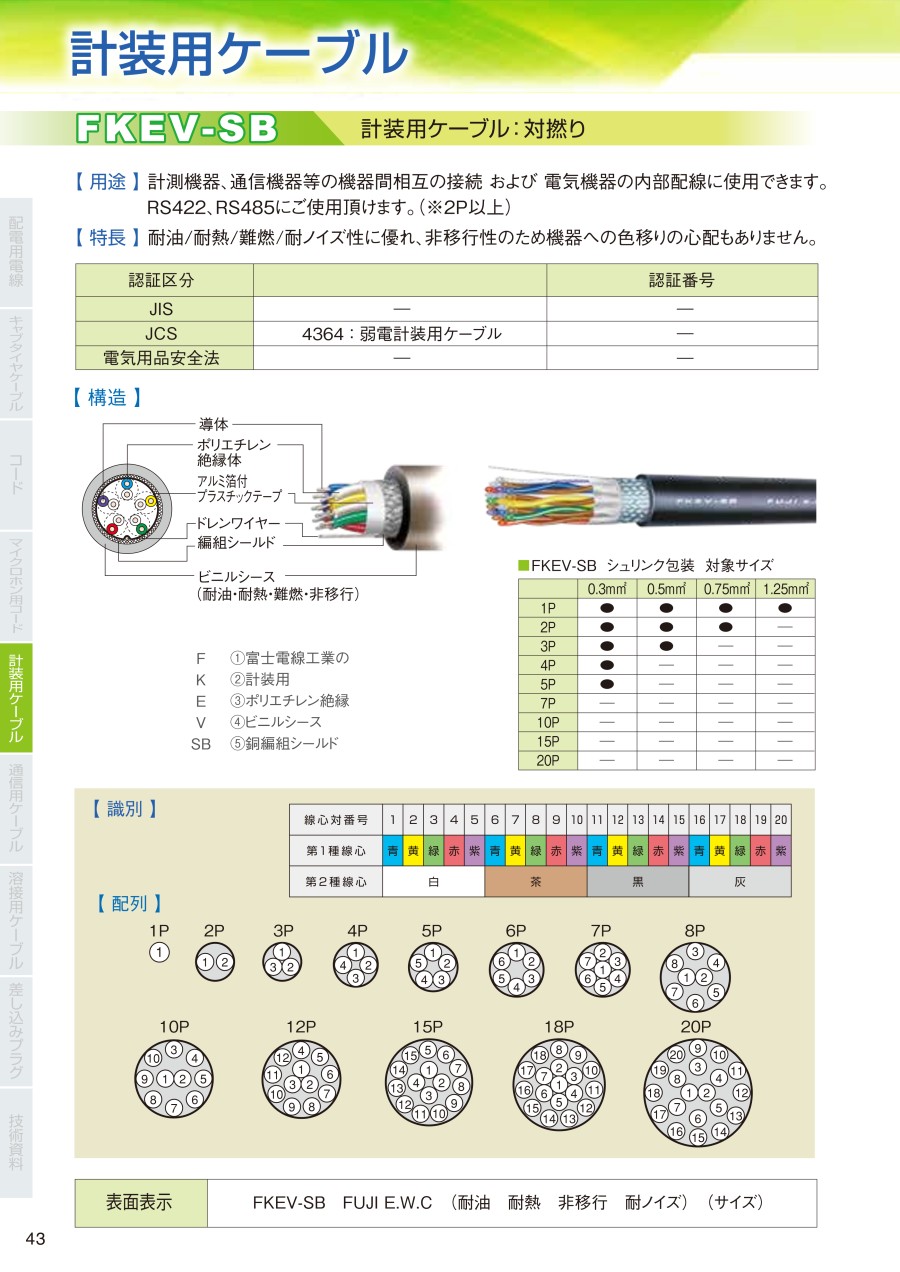

カタログ
