冨士電線（東京）

KFPEV-SB 弱電計装用ケーブル

カタログ

通常単価(税別): 2,913円～887,760円

税込単価: 3,204円～976,536円

通常出荷日：5日目

使用電圧60V以下の弱電計装用ケーブル。【特長】・編組遮へいにより外部からのノイズ低減。・使用電圧6...

未確定：候補が3,199型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

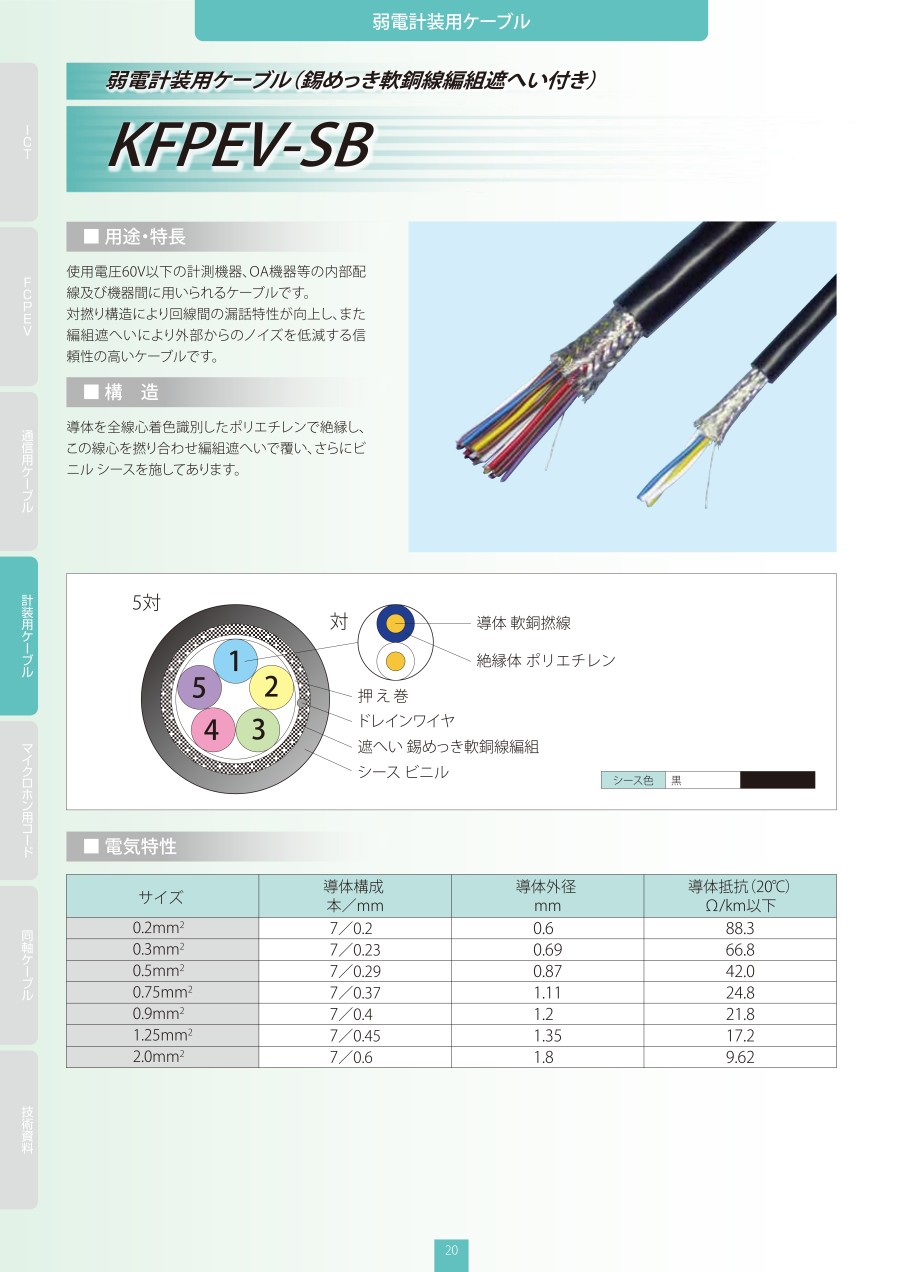

KFPEV-SB 弱電計装用ケーブルの仕様

構造図

電気特性（at20℃）

項目	単位	規格
項目	単位	0.2mm²	0.3mm²	0.5mm²	0.75mm²	0.9mm²	1.25mm²	2.0mm²
導体抵抗	Ω/km	88.3 以下	66.8 以下	42.0 以下	24.8 以下	21.8 以下	17.2 以下	9.62 以下
絶縁耐力	V/1分間	AC700		AC1,000
絶縁抵抗	MΩkm	10,000以上

配列図

※ 図中の数字は、対番号を示す。

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

...

型番

芯数

対数

AWGサイズ

(AWG)

導体断面積

(㎟)

仕上がり外径

(mm)

全長

(m)

RoHS2（10物質）?

最小発注数量

2	1P	[21～20] 20	0.5	7	1	対応	1個
2	1P	[21～20] 20	0.5	7	2	対応	1個
2	1P	[21～20] 20	0.5	7	3	対応	1個
2	1P	[21～20] 20	0.5	7	4	対応	1個
2	1P	[21～20] 20	0.5	7	5	対応	1個
2	1P	[21～20] 20	0.5	7	6	対応	1個
2	1P	[21～20] 20	0.5	7	7	対応	1個
2	1P	[21～20] 20	0.5	7	8	対応	1個
2	1P	[21～20] 20	0.5	7	9	対応	1個
2	1P	[21～20] 20	0.5	7	10	対応	1個
2	1P	[21～20] 20	0.5	7	11	対応	1個
2	1P	[21～20] 20	0.5	7	12	対応	1個
2	1P	[21～20] 20	0.5	7	13	対応	1個
2	1P	[21～20] 20	0.5	7	14	対応	1個
2	1P	[21～20] 20	0.5	7	15	対応	1個
2	1P	[21～20] 20	0.5	7	16	対応	1個
2	1P	[21～20] 20	0.5	7	17	対応	1個
2	1P	[21～20] 20	0.5	7	18	対応	1個
2	1P	[21～20] 20	0.5	7	19	対応	1個
2	1P	[21～20] 20	0.5	7	20	対応	1個
2	1P	[21～20] 20	0.5	7	21	対応	1個
2	1P	[21～20] 20	0.5	7	22	対応	1個
2	1P	[21～20] 20	0.5	7	23	対応	1個
2	1P	[21～20] 20	0.5	7	24	対応	1個
2	1P	[21～20] 20	0.5	7	25	対応	1個
2	1P	[21～20] 20	0.5	7	26	対応	1個
2	1P	[21～20] 20	0.5	7	27	対応	1個
2	1P	[21～20] 20	0.5	7	28	対応	1個
2	1P	[21～20] 20	0.5	7	29	対応	1個
2	1P	[21～20] 20	0.5	7	30	対応	1個
2	1P	[21～20] 20	0.5	7	31	対応	1個
2	1P	[21～20] 20	0.5	7	32	対応	1個
2	1P	[21～20] 20	0.5	7	33	対応	1個
2	1P	[21～20] 20	0.5	7	34	対応	1個
2	1P	[21～20] 20	0.5	7	35	対応	1個
2	1P	[21～20] 20	0.5	7	36	対応	1個
2	1P	[21～20] 20	0.5	7	37	対応	1個
2	1P	[21～20] 20	0.5	7	38	対応	1個
2	1P	[21～20] 20	0.5	7	39	対応	1個
2	1P	[21～20] 20	0.5	7	40	対応	1個
2	1P	[21～20] 20	0.5	7	41	対応	1個
2	1P	[21～20] 20	0.5	7	42	対応	1個
2	1P	[21～20] 20	0.5	7	43	対応	1個
2	1P	[21～20] 20	0.5	7	44	対応	1個
2	1P	[21～20] 20	0.5	7	45	対応	1個
2	1P	[21～20] 20	0.5	7	46	対応	1個
2	1P	[21～20] 20	0.5	7	47	対応	1個
2	1P	[21～20] 20	0.5	7	48	対応	1個
2	1P	[21～20] 20	0.5	7	49	対応	1個
2	1P	[21～20] 20	0.5	7	50	対応	1個
2	1P	[21～20] 20	0.5	7	51	対応	1個
2	1P	[21～20] 20	0.5	7	52	対応	1個
2	1P	[21～20] 20	0.5	7	53	対応	1個
2	1P	[21～20] 20	0.5	7	54	対応	1個
2	1P	[21～20] 20	0.5	7	55	対応	1個
2	1P	[21～20] 20	0.5	7	56	対応	1個
2	1P	[21～20] 20	0.5	7	57	対応	1個
2	1P	[21～20] 20	0.5	7	58	対応	1個
2	1P	[21～20] 20	0.5	7	59	対応	1個
2	1P	[21～20] 20	0.5	7	60	対応	1個

通常単価(税別) (税込単価)	通常出荷日

2,913円 ( 3,204円 )	5日目
2,913円 ( 3,204円 )	5日目
2,913円 ( 3,204円 )	5日目
2,913円 ( 3,204円 )	5日目
2,913円 ( 3,204円 )	5日目
4,236円 ( 4,660円 )	5日目
4,236円 ( 4,660円 )	5日目
4,236円 ( 4,660円 )	5日目
4,236円 ( 4,660円 )	5日目
4,236円 ( 4,660円 )	5日目
4,660円 ( 5,126円 )	5日目
5,084円 ( 5,592円 )	5日目
5,508円 ( 6,059円 )	5日目
5,930円 ( 6,523円 )	5日目
6,354円 ( 6,989円 )	5日目
6,778円 ( 7,456円 )	5日目
7,202円 ( 7,922円 )	5日目
7,626円 ( 8,389円 )	5日目
8,050円 ( 8,855円 )	5日目
8,472円 ( 9,319円 )	5日目
8,896円 ( 9,786円 )	5日目
9,320円 ( 10,252円 )	5日目
9,744円 ( 10,718円 )	5日目
10,168円 ( 11,185円 )	5日目
10,590円 ( 11,649円 )	5日目
11,014円 ( 12,115円 )	5日目
11,438円 ( 12,582円 )	5日目
11,862円 ( 13,048円 )	5日目
12,286円 ( 13,515円 )	5日目
12,710円 ( 13,981円 )	5日目
13,132円 ( 14,445円 )	5日目
13,556円 ( 14,912円 )	5日目
13,980円 ( 15,378円 )	5日目
14,404円 ( 15,844円 )	5日目
14,828円 ( 16,311円 )	5日目
15,250円 ( 16,775円 )	5日目
15,674円 ( 17,241円 )	5日目
16,098円 ( 17,708円 )	5日目
16,522円 ( 18,174円 )	5日目
16,946円 ( 18,641円 )	5日目
17,370円 ( 19,107円 )	5日目
17,792円 ( 19,571円 )	5日目
18,216円 ( 20,038円 )	5日目
18,640円 ( 20,504円 )	5日目
19,064円 ( 20,970円 )	5日目
19,488円 ( 21,437円 )	5日目
19,910円 ( 21,901円 )	5日目
20,334円 ( 22,367円 )	5日目
20,758円 ( 22,834円 )	5日目
21,181円 ( 23,299円 )	5日目
21,605円 ( 23,766円 )	5日目
22,029円 ( 24,232円 )	5日目
22,452円 ( 24,697円 )	5日目
22,876円 ( 25,164円 )	5日目
23,300円 ( 25,630円 )	5日目
23,724円 ( 26,096円 )	5日目
24,148円 ( 26,563円 )	5日目
24,571円 ( 27,028円 )	5日目
24,995円 ( 27,495円 )	5日目
25,419円 ( 27,961円 )	5日目

...

基本情報

基本情報

使用電圧60V以下の弱電計装用ケーブル。
【特長】
・編組遮へいにより外部からのノイズ低減。
・使用電圧60V以下の計測機器、ロボット、OA機器等の内部配線及び機器間に用いられるケーブル。
・対撚り構造により回線間の漏話特性が向上し、また編組遮へいにより外部からのノイズを低減する信頼性の高いケーブル。
【用途】
・計測・OA機器内部配線等。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
