冨士端子工業

先開型圧着端子（YAS型・YASS型・YA型）【100個入り】

Name: 先開型圧着端子（YAS型・YASS型・YA型）【100個入り】
Brand: 冨士端子工業
SKU: 222000587084
Rating: 4.6 (14 reviews)

カタログ |

通常単価(税別): 1,753円～10,301円

税込単価: 1,928円～11,331円

通常出荷日：在庫品1日目～15日目一部当日出荷可能

先開型裸圧着端子。【特長】・高純度の銅条・銅板より製造されるY型裸タイプ。【用途】・電線接続に便利...

詳細を確認

4.64.6

よく一緒に見られています

冨士端子工業

銅線用絶縁被覆付圧着端子（V型）丸型/Y型

通常価格(税別)： 2,071円 (税込価格：2,278円)

通常出荷日：在庫品1日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

先開型圧着端子（YAS型、YASS型、YA型）

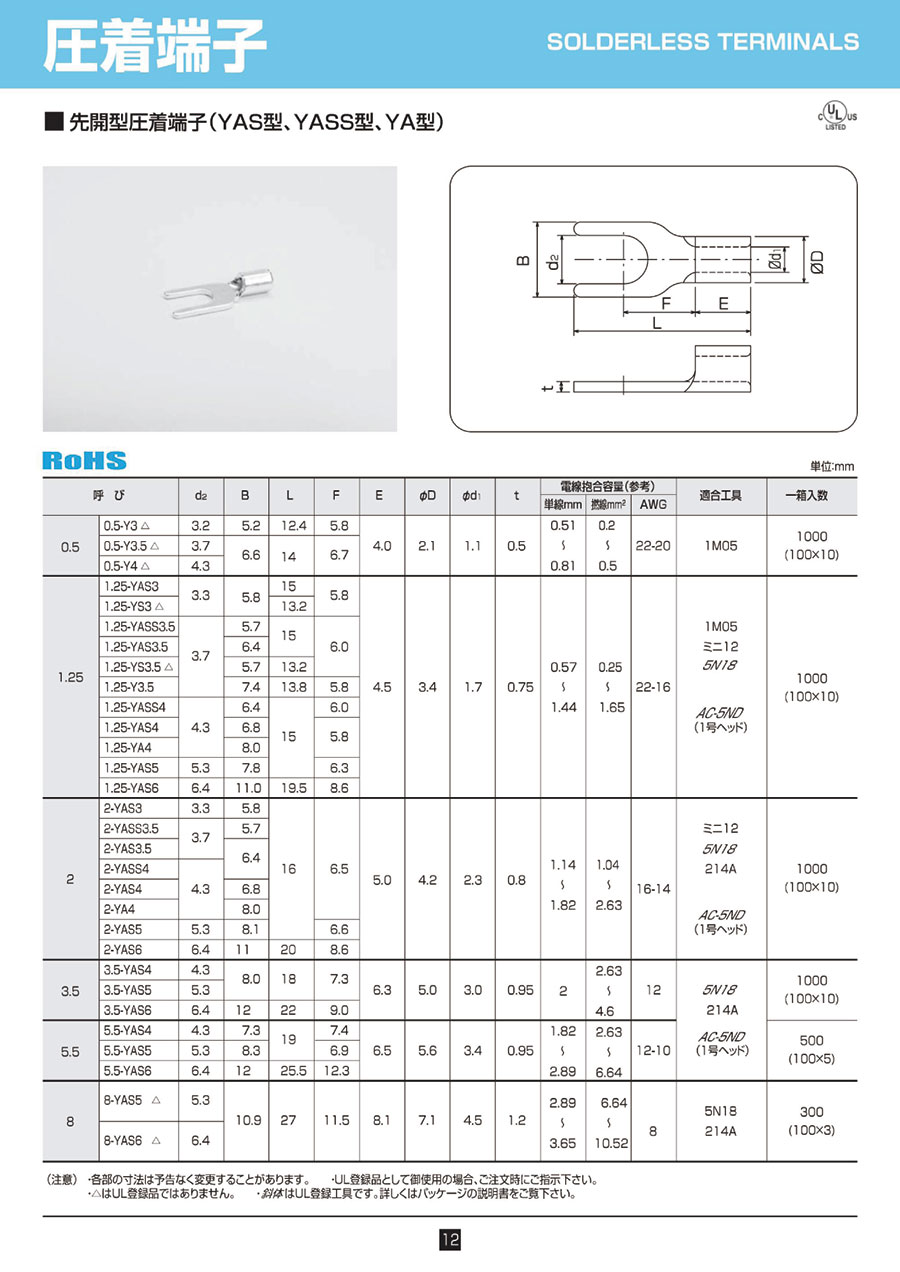

寸法図

呼び		d₂	B	L	F	E	φD	φd₁	ｔ	電線抱合容量（参考）			適合工具
呼び		d₂	B	L	F	E	φD	φd₁	ｔ	単線mm	撚線mm²	AWG	適合工具
0.5	0.5-Y3△	3.2	5.2	12.4	5.8	4.0	2.1	1.1	0.5	0.51～0.81	0.2～0.5	22-20	1M05
	0.5-Y3.5△	3.7	6.6	14	6.7
	0.5-Y4△	4.3	6.6	14	6.7
1.25	1.25-YAS3	3.3	5.8	15	5.8	4.5	3.4	1.7	0.75	0.57～1.44	0.25～1.65	22-16	1M05 ミニ12 5N18 AC-5ND (1号ヘッド）
	1.25-YS3△	3.3	5.8	13.2	5.8
	1.25-YASS3.5	3.7	5.7	15	6.0
	1.25-YAS3.5		6.4	15
	1.25-YS3.5△		5.7	13.2
	1.25-Y3.5		7.4	13.8	5.8
	1.25-YASS4	4.3	6.4	15	6.0
	1.25-YAS4		6.8		5.8
	1.25-YA4		8.0		5.8
	1.25-YAS5	5.3	7.8		6.3
	1.25-YAS6	6.4	11.0	19.5	8.6
2	2-YAS3	3.3	5.8	16	6.5	5.0	4.2	2.3	0.8	1.14～1.82	1.04～2.63	16-14	ミニ12 5N18 214A AC-5ND (1号ヘッド）
	2-YASS3.5	3.7	5.7
	2-YAS3.5	3.7	6.4
	2-YASS4	4.3	6.4
	2-YAS4		6.8
	2-YA4		8.0
	2-YAS5	5.3	8.1		6.6
	2-YAS6	6.4	11	20	6.8
3.5	3.5-YAS4	4.3	8.0	18	7.3	6.3	5.0	3.0	0.95	2	2.63～4.6	12	5N18 214A AC-5ND (1号ヘッド）
	3.5-YAS5	5.3	8.0	18	7.3
	3.5-YAS6	6.4	12	22	9.0
5.5	5.5-YAS4	4.3	7.3	19	7.4	6.5	5.6	3.4	0.95	1.82～2.89	2.63～6.64	12-10
	5.5-YAS5	5.3	8.3	19	6.9
	5.5-YAS6	6.4	12	25.5	12.3
8	8-YAS5△	5.3	10.9	27	11.5	8.1	7.1	4.5	1.2	2.89～3.65	6.64～10.52	8	5N18 214A
8	8-YAS6△	6.4	10.9	27	11.5	8.1	7.1	4.5	1.2	2.89～3.65	6.64～10.52	8	5N18 214A

注意

各部の寸法は予告なく変更することがあります。
△は、UL登録品ではありません。

型番リスト

表示件数

型番

内径

(φ)

外径

(mm)

全長

(mm)

適合電線サイズ

(AWG)

寸法（d2)

(mm)

寸法（B)

(mm)

RoHS?

最小発注数量

1.1	2.1	12.4	22～20	3.2	5.2	10	1パック 100個入り
1.1	2.1	14	22～20	3.7	6.6	10	1パック 100個入り
1.1	2.1	14	22～20	4.3	6.6	10	1パック 100個入り
1.7	3.4	13.8	22～16	3.7	7.4	10	1パック 100個入り
1.7	3.4	15	22～16	4.3	8	10	1パック 100個入り
1.7	3.4	15	22～16	3.3	5.8	10	1パック 100個入り
1.7	3.4	15	22～16	3.7	6.4	10	1パック 100個入り
1.7	3.4	15	22～16	4.3	6.8	10	1パック 100個入り
1.7	3.4	15	22～16	5.3	7.8	10	1パック 100個入り
1.7	3.4	19.5	22～16	6.4	11.0	10	1パック 100個入り
1.7	3.4	15	22～16	3.7	5.7	10	1パック 100個入り
1.7	3.4	15	22～16	4.3	6.4	10	1パック 100個入り
1.7	3.4	13.2	22～16	3.3	5.8	10	1パック 100個入り
1.7	3.4	13.2	22～16	3.7	5.7	10	1パック 100個入り
2.3	4.2	16	16～14	4.3	8	10	1パック 100個入り
2.3	4.2	16	16～14	3.3	5.8	10	1パック 100個入り
2.3	4.2	16	16～14	3.7	6.4	10	1パック 100個入り
2.3	4.2	16	16～14	4.3	6.8	10	1パック 100個入り
2.3	4.2	16	16～14	5.3	8.1	10	1パック 100個入り
2.3	4.2	20	16～14	6.4	11.0	10	1パック 100個入り
2.3	4.2	16	16～14	3.7	5.7	10	1パック 100個入り
2.3	4.2	16	16～14	4.3	6.4	10	1パック 100個入り
3	5	18	12	4.3	8	10	1パック 100個入り
3	5	18	12	5.3	8	10	1パック 100個入り
3	5	22	12	6.4	12	10	1パック 100個入り
3.4	5.6	19	12～10	4.3	7.3	10	1パック 100個入り
3.4	5.6	19	12～10	5.3	8.3	10	1パック 100個入り
3.4	5.6	25.5	12～10	6.4	12	10	1パック 100個入り
4.5	7.1	27	8	5.3	10.9	10	1パック 100個入り
4.5	7.1	27	8	6.4	10.9	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

2,016円 ( 2,218円 )	5日目
2,031円 ( 2,234円 )	5日目
2,035円 ( 2,239円 )	在庫品1日目当日出荷可能
2,017円 ( 2,219円 )	在庫品1日目当日出荷可能
2,087円 ( 2,296円 )	在庫品1日目当日出荷可能
2,067円 ( 2,274円 )	在庫品1日目当日出荷可能
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能
2,119円 ( 2,331円 )	在庫品1日目当日出荷可能
2,087円 ( 2,296円 )	在庫品1日目当日出荷可能
3,454円 ( 3,799円 )	在庫品1日目当日出荷可能
1,753円 ( 1,928円 )	在庫品1日目当日出荷可能
2,141円 ( 2,355円 )	在庫品1日目当日出荷可能
2,062円 ( 2,268円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,241円 ( 2,465円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
2,351円 ( 2,586円 )	在庫品1日目当日出荷可能
2,193円 ( 2,412円 )	在庫品1日目当日出荷可能
2,234円 ( 2,457円 )	在庫品1日目当日出荷可能
3,814円 ( 4,195円 )	在庫品1日目当日出荷可能
2,349円 ( 2,584円 )	在庫品1日目当日出荷可能
1,964円 ( 2,160円 )	5日目
4,751円 ( 5,226円 )	在庫品1日目当日出荷可能
4,882円 ( 5,370円 )	在庫品1日目当日出荷可能
6,665円 ( 7,332円 )	10日目
6,164円 ( 6,780円 )	在庫品1日目当日出荷可能
5,068円 ( 5,575円 )	在庫品1日目当日出荷可能
7,230円 ( 7,953円 )	在庫品1日目当日出荷可能
8,898円 ( 9,788円 )	15日目
10,301円 ( 11,331円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

先開型裸圧着端子。
【特長】
・高純度の銅条・銅板より製造されるY型裸タイプ。
【用途】
・電線接続に便利。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
【大同端子製造・JST】裸圧着端子 Y型
大同端子製造、日圧(JST)製。端子台の端子間ピッチに合わせたラインナップを充実。<br />安心の国産品。<br />UL規格対応。
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
