ニッケル端子（NHR型）【100個入り】
- 通常単価(税別)
- 7,717円～58,738円
- 税込単価
- 8,489円～64,612円
通常出荷日：在庫品1日目当日出荷可能
ニッケル製圧着端子です。【特長】・耐熱性、耐食性に優れた、ニッケル条より製造される圧着端子で、電熱線な...
詳細を確認
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ニッケル端子（NHR型）

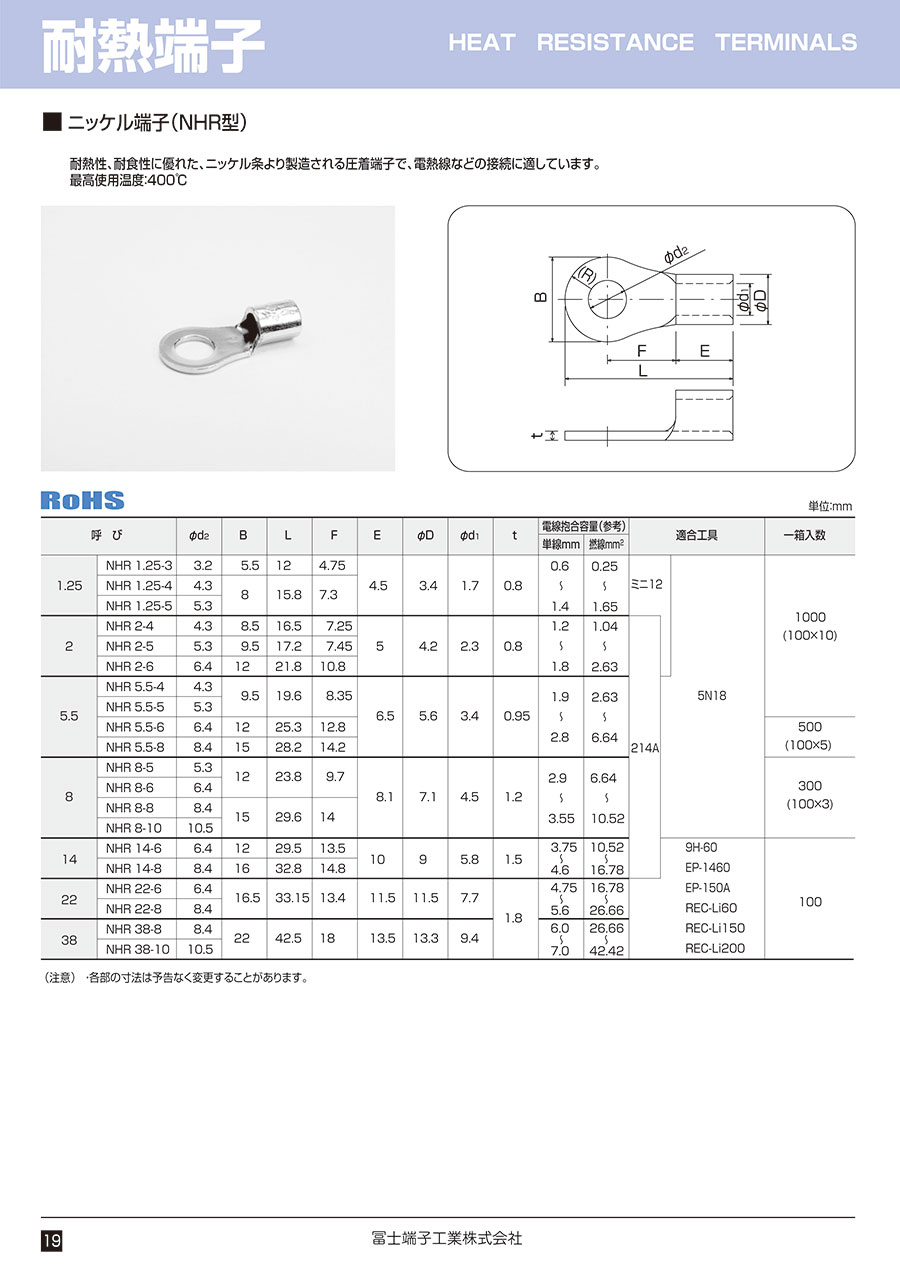

外形図
単位:mm
| 呼び | φd2 | B | L | F | E | φD | φd1 | t | 電線抱合容量(参考) | 適合工具 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単線mm | 撚線mm2 | ||||||||||||||
| 1.25 | NHR1.25-3 | 3.2 | 5.5 | 12 | 4.75 | 4.5 | 3.4 | 1.7 | 0.8 | 0.6～1.4 | 0.25～1.65 | ミニ12 | |||
| NHR1.25-4 | 4.3 | 8 | 15.8 | 7.3 | |||||||||||
| NHR1.25-5 | 5.3 | ||||||||||||||
| 2 | NHR2-4 | 4.3 | 8.5 | 16.5 | 7.25 | 5 | 4.2 | 2.3 | 0.8 | 1.2～1.8 | 1.04～2.63 | 214A | |||
| NHR2-5 | 5.3 | 9.5 | 17.2 | 7.45 | |||||||||||
| NHR2-6 | 6.4 | 12 | 21.8 | 10.8 | |||||||||||
| 5.5 | NHR5.5-4 | 4.3 | 9.5 | 19.6 | 8.35 | 6.5 | 5.6 | 3.4 | 0.95 | 1.9～2.8 | 2.63～6.64 | 5N18 | |||
| NHR5.5-5 | 5.3 | ||||||||||||||
| NHR5.5-6 | 6.4 | 12 | 25.3 | 12.8 | |||||||||||
| NHR5.5-8 | 8.4 | 15 | 28.2 | 14.2 | |||||||||||
| 8 | NHR8-5 | 5.3 | 12 | 23.8 | 9.7 | 8.1 | 7.1 | 4.5 | 1.2 | 2.9～3.55 | 6.64～10.52 | ||||
| NHR8-6 | 6.4 | ||||||||||||||
| NHR8-8 | 8.4 | 15 | 29.6 | 14 | |||||||||||
| NHR8-10 | 10.5 | ||||||||||||||
| 14 | NHR14-6 | 6.4 | 12 | 29.5 | 13.5 | 10 | 9 | 5.8 | 1.5 | 3.75～4.6 | 10.52～16.78 | ||||
| NHR14-8 | 8.4 | 16 | 32.8 | 14.8 | |||||||||||
| 22 | NHR22-6 | 6.4 | 16.5 | 33.15 | 13.4 | 11.5 | 11.5 | 7.7 | 1.8 | 4.75～5.6 | 16.78～26.66 | 9H-60 EP-1460 EP-150A REC-Li60 REC-Li150 REC-Li200 | |||
| NHR22-8 | 8.4 | ||||||||||||||
| 38 | NHR38-8 | 8.4 | 22 | 42.5 | 18 | 13.5 | 13.3 | 9.4 | 6.0～7.0 | 26.66～42.42 | |||||
| NHR38-10 | 10.5 | ||||||||||||||
- （注意）
- 各部の寸法は予告なく変更することがあります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,215円 ( 13,437円 ) | 在庫品1日目当日出荷可能 |
7,717円 ( 8,489円 ) | 在庫品1日目当日出荷可能 |
10,461円 ( 11,507円 ) | 在庫品1日目当日出荷可能 |
11,259円 ( 12,385円 ) | 在庫品1日目当日出荷可能 |
9,560円 ( 10,516円 ) | 在庫品1日目当日出荷可能 |
20,258円 ( 22,284円 ) | 在庫品1日目当日出荷可能 |
19,737円 ( 21,711円 ) | 在庫品1日目当日出荷可能 |
19,437円 ( 21,381円 ) | 在庫品1日目当日出荷可能 |
30,073円 ( 33,080円 ) | 在庫品1日目当日出荷可能 |
39,300円 ( 43,230円 ) | 在庫品1日目当日出荷可能 |
35,255円 ( 38,781円 ) | 在庫品1日目当日出荷可能 |
58,738円 ( 64,612円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ニッケル製圧着端子です。
【特長】
・耐熱性、耐食性に優れた、ニッケル条より製造される圧着端子で、電熱線などの接続に適しています。
・最高使用温度：400℃。
【用途】
・電熱線などの接続に使用します。
